15.3 Mérés és validáció

15.3.1 Motiváció

Az a058 alfejezetben elkészült lab_sgemm modul addig csak feltételezett tulajdonságokkal rendelkezik: az AAPCS64-szerződést betartja, FMLA-val vektorizál, és a QEMU-ban lefut. Ez azonban önmagában nem elég. Egy teljesítménykritikus modul akkor számít késznek, ha számokkal bizonyítjuk, hogy (a) ugyanazt a kimenetet adja, mint a C referencia, és (b) az átirat tényleges gyorsulást hoz a mért hardveren/emulátoron. Ez az alfejezet a mérési és validációs szerződés végrehajtását mutatja be: a tesztkészlet lefuttatását, a referenciaegyezés dokumentálását, a benchmark-futtatást az a052 sablonjával, az eredmény vizuális összefoglalását, és az elfogadási küszöb értékelését. A tanulság átvihető bármely későbbi assembly-modulra: mérni nem lehet, ha a korrektségről nincs tényszerű állítás, és validálni nem lehet, ha a mért értékeket nem jelöljük megfelelően (emulált vs. valós).

15.3.2 Definíció: validáció és mérés szétválasztása

A projekt lezárásában két különböző tevékenységet kell szigorúan szétválasztani:

Validáció (validation) — annak eldöntése, hogy a modul funkcionálisan megfelel-e a specifikációnak. Eszköze egy determinisztikus, reprodukálható tesztkészlet, amely a lab_sgemm kimenetét az a057 numerikus szerződése szerint veti össze a double pontosságú C referenciával (rögzített FPCR, véges bemenet, $s_{ij}$-hez mért tűrés), és közben a memóriaszerződést (csak a C írható) is ellenőrzi. Ugyanez a szerződés érvényes a mérés előtti ellenőrzésre és az auditra is; bitre pontos egyezést sehol nem követelünk.

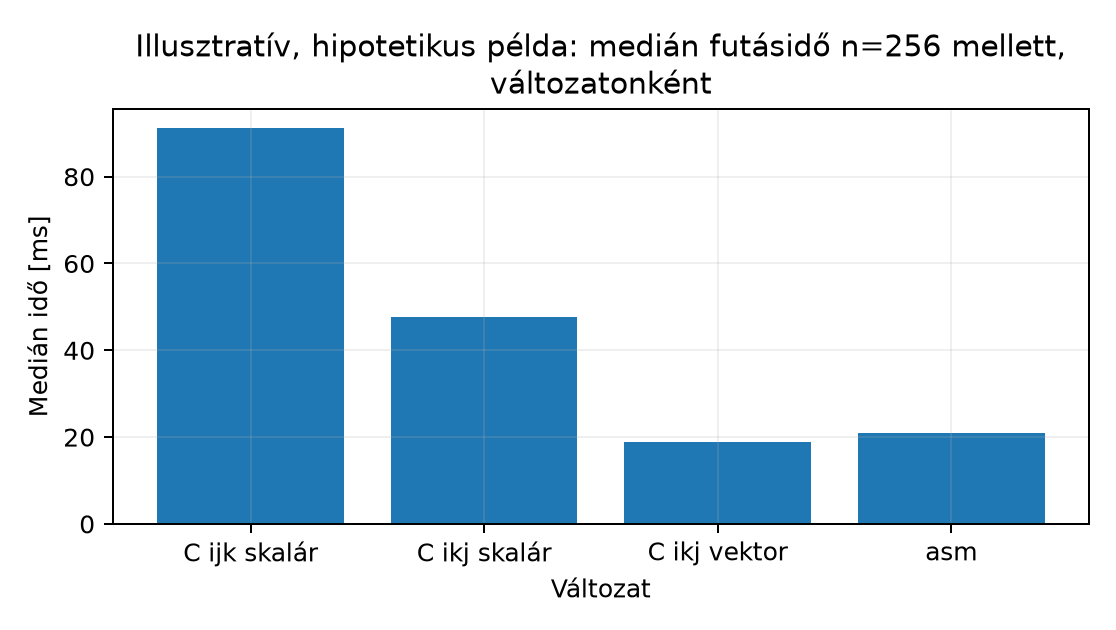

Mérés (measurement) — annak számszerűsítése, hogy a modul mennyivel gyorsabb a referenciánál, adott bemenetméreteken, adott build- és futtatási profilban. A mérés soha nem igazol korrektséget; a validáció soha nem ad gyorsulási állítást.

A két tevékenység együtt adja a kiadási döntést: a modul akkor fogadható el, ha egyszerre teljesül a funkcionális egyezés és a teljesítmény-küszöb. A küszöb konkrét értékét az a057 projektspecifikáció rögzíti; a jelen alfejezet a küszöb kiértékelésének módszerét tanítja, nem annak számszerű megválasztását.

Továbbhasznált fogalmak:

• korrektségi tesztvektor: adott (n, A, B) bemenet-kombináció, amelyre a kimenet elvárt értéke a referencia implementációból számolható.
• referenciaegyezés: minden kimeneti elem véges, és az a057 szerinti $|c_{ij}^{\text{asm}} - c_{ij}^{\text{ref}}| \le \text{atol} + \text{rtol} \cdot s_{ij}$ feltétel teljesül, ahol $s_{ij} = \sum_k |a_{ik}||b_{kj}|$. Bitre pontos (memcmp) egyezés a double referenciával nem várható, de nem az összegzési sorrend miatt: a $k$-sorrend a modulban és a referenciában ugyanaz. Az ok a pontosság: a modul minden fúzionált lépés után float-ra kerekít, a referencia double-ban összegez.
• elfogadási küszöb: az a057 által rögzített feltétel: a jegyzőkönyvben megnevezett környezetben n ≥ 64 mellett a modul medián ideje legfeljebb a naiv i-j-k C-változat medián idejének a fele.

15.3.3 A korrektségi tesztkészlet

Munkakönyvtár: ~/arm-labor/a64/zaro1/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le). Ez az I. záróprojekt közös könyvtára: mind a négy alfejezete (a057–a060) itt dolgozik, és egymás fájljaira épít.

mkdir -p ~/arm-labor/a64/zaro1
cd ~/arm-labor/a64/zaro1

A tesztkészlet az a057 projektspecifikáció által rögzített határesetek és speciális mátrixtartalmak végrehajtása, nem egy új terv kitalálása. A végrehajtott tesztmátrix pontosan a specifikáció táblázatait követi:

1. határesetek és nagy méretek: n ∈ {0, 1, 2, 3, 5, 7, 8, 16, 17, 63, 64, 65, 128, 256}, továbbá n ∈ {4, 6, 12}, mintázott tartalommal. Ezekhez jön egy méret nélküli csoport: A, B és C egyenként NULL-pointerrel (három különálló hívás), és egy n = 2^31, amelyre az a058 szerint n*n*sizeof(float) 64 biten túlcsordul.
2. speciális tartalmak: csupa nulla, csupa egyes, csupa mínusz egyes, identitás, nagyérték-teszt (±1e6) és a szerződés felső határát terhelő, egynemű előjelű near-max ($s_{ij} = \texttt{0x1.fffffcp126} \le \text{FLT\_MAX}/2$) n ∈ {32, 64} mellett; rögzített magú véletlen tartalom n ∈ {32, 64, 128, 256} mellett. Az identitásmátrix ($B = I$, tehát $C = A$) a DUP-os sávkitöltés és az indexelés hibáit teszi láthatóvá.
3. szerződésen kívüli esetek: n = 8, minden elem 1e20 (overflow), az a057 4×4-es FMA-határ-ellenpéldája (fma-edge), amelyet a régi $s_{ij} < \text{FLT\_MAX}$ feltétel még átengedett, valamint egy n = 2-es határeset (half-edge: A első sora $\{\text{FLT\_MAX}/2,\ 1\}$, B első oszlopa $\{1,\ 1\}$, a többi elem 0). Az utóbbinál a pontos $s_{00} = \text{FLT\_MAX}/2 + 1$ a határ fölött van, de double-ben $\text{FLT\_MAX}/2 + 1 = \text{FLT\_MAX}/2$; egy egyszerű abs_sum <= LAB_SMAX összevetés ezért elfogadná. Mindhárom esetnél előbb azt ellenőrizzük, hogy a lab_sgemm_in_contract elutasítja-e. Utána a kimenetet nem a numerikus ellenőrző értékeli: a dokumentált elvárás a modul számítási modellje, vagyis a $k$-sorrendű fmaf-lánc bitre pontos eredménye (overflow: minden elem $+\infty$; fma-edge: a 0. sor $+\infty$, a többi 0; half-edge: véges eredmény).

A lab_sgemm_in_contract konzervatív (elégséges) szűrő, nem „akkor és csak akkor” predikátum. A float·float szorzatok double-ben pontosak (24 + 24 ≤ 53 bit), n nemnegatív tag double-összegének relatív hibája legfeljebb $\gamma_{n-1}$, a $(1+g)$-vel való szorzás saját kerekítésével együtt $\gamma_{n+2}$ fedi le. A függvény ezért akkor ad 1-et, ha $\hat s \cdot (1 + \gamma_{n+2}) \le \text{FLT\_MAX}/2$; ilyenkor a pontos $s_{ij}$ biztosan a határon belül van. Egy pontosan belső, de a határtól relatíve $(n+2)\cdot 2^{-53}$-nál közelebbi esetet viszont elutasíthat: ez a dokumentált konzervatív irány. A near-max eset (relatíve kb. $2^{-23}$-nal a határ alatt) ettől szerződésen belül marad.

Minden érvényes esetnél a teszthajtó a bemenet osztályozását is ellenőrzi: a 2. pont esetei szerződésen belüliek, a 3. pontéi azon kívül esnek. Ha a lab_sgemm_in_contract ettől eltér, az eset osztályozás okkal FAIL. 4. az ellenőrző önellenőrzése: a referencia float-ra kerekített eredményébe szándékosan NaN-t, +Inf-et, -Inf-et és tűrésen kívüli eltérést írunk; mindegyiknek le kell buknia. Ez a vizsgált modultól független, tehát egy hibás modul nem tudja elrontani.

A memóriaszerződést minden eset ellenőrzi. A teszthajtó a mátrixokat őrzött pufferbe teszi: az adat előtt őrbájtok állnak, az adat vége pedig pontosan egy PROT_NONE védőlapnál ér véget, így a sor- vagy mátrixvégen túlnyúló ldr q/str q laphibát okoz. A C puffer a hívás előtt 0xFF bájtokkal (NaN-bitmintával) töltődik, ezért egy meg nem írt elem is FAIL. A hívás után a teszthajtó az A-t és a B-t bájtra összeveti a másolatával. Érvénytelen bemenetnél a kimeneti puffer speciális bitmintákat tartalmaz (-0.0, NaN-payloadok, +Inf, denormális szám). A teljes tartomány bájtjait az őrbájtokkal együtt memcmp-pel vetjük össze, nem float-egyenlőséggel, mert a NaN önmagával sem egyenlő, a -0.0 == +0.0 pedig igaz. A C oldali AddressSanitizer ezt nem helyettesíti, mert a kézzel írt assembly memóriaeléréseit nem instrumentálja.

A referencia ugyanaz a double pontosságú, float bemenetű hármas ciklus, amelyet a specifikáció rögzített. A numerikus szerződés ellenőrzője külön fordítási egység, mert a mérőprogram is használja:

/* lab_sgemm_ref.c — double pontosságú korrektségi referencia (a057). */
#include "lab_sgemm.h"

void lab_sgemm_ref(size_t n, const float *A, const float *B, double *C)
{
    for (size_t i = 0; i < n; ++i) {
        for (size_t j = 0; j < n; ++j) {
            double acc = 0.0;
            for (size_t k = 0; k < n; ++k)   /* ugyanaz a k-sorrend, mint a modulban */
                acc += (double)A[i * n + k] * (double)B[k * n + j];
            C[i * n + j] = acc;
        }
    }
}

/* lab_sgemm_check.h — az a057 numerikus szerződésének ellenőrzője. */
#ifndef LAB_SGEMM_CHECK_H
#define LAB_SGEMM_CHECK_H
#include <float.h>
#include <stddef.h>

#define LAB_RTOL     1e-4   /* n <= LAB_TOL_NMAX esetén: n * 2^-24 <= 1.6e-5 < LAB_RTOL */
#define LAB_ATOL     1e-30  /* csak az alulcsordulási tartomány elnyelésére */
#define LAB_TOL_NMAX 256
/* s_ij felső korlátja: kerekítési tartalék a float-FMA lánchoz */
#define LAB_SMAX     (FLT_MAX / 2)

void lab_sgemm_ref(size_t n, const float *A, const float *B, double *C);

/* 1, ha FPCR: RMode = RNE, FZ = 0, DN = 0 (és AH/FIZ/NEP = 0). */
int lab_fpcr_ok(void);

/* Konzervatív (elégséges) szűrő: 1 csak akkor, ha minden bemeneti elem véges, és
 * minden PONTOS s_ij = sum_k |a_ik||b_kj| bizonyítottan <= LAB_SMAX. A határ körüli
 * relatív (n+2)*2^-53 sávban egy pontosan belső esetet is elutasíthat (0-t ad). */
int lab_sgemm_in_contract(size_t n, const float *A, const float *B);

/* 0, ha minden elem véges és |c_ij - r_ij| <= LAB_ATOL + LAB_RTOL * s_ij;
   különben 1, és *bad az első hibás elem indexe. */
int lab_sgemm_check(size_t n, const float *A, const float *B,
                    const float *C, const double *R, size_t *bad);
#endif

/* lab_sgemm_check.c — az a057 numerikus szerződésének ellenőrzője. */
#include <float.h>
#include <math.h>
#include <stdint.h>
#include "lab_sgemm_check.h"

int lab_fpcr_ok(void)
{
    uint64_t fpcr;
    __asm__ volatile("mrs %0, fpcr" : "=r"(fpcr));
    const uint64_t mask = (3u << 22)    /* RMode: 00 = RNE        */
                        | (1u << 24)    /* FZ: nincs flush-to-zero */
                        | (1u << 25)    /* DN: nincs default NaN   */
                        | 0x7u;         /* NEP, AH, FIZ            */
    return (fpcr & mask) == 0;
}

static double abs_sum(size_t n, const float *A, const float *B, size_t i, size_t j)
{
    double s = 0.0;
    for (size_t k = 0; k < n; ++k)
        s += fabs((double)A[i * n + k]) * fabs((double)B[k * n + j]);
    return s;
}

int lab_sgemm_in_contract(size_t n, const float *A, const float *B)
{
    for (size_t e = 0; e < n * n; ++e)
        if (!isfinite(A[e]) || !isfinite(B[e]))
            return 0;
    /* A float*float szorzatok double-ben pontosak (24 + 24 <= 53 bit); n nemnegatív
     * tag összegének hibája <= gamma_{n-1} * pontos összeg. A (1 + g) szorzás saját
     * kerekítésével együtt gamma_{n+2} fedi: számított * (1 + g) <= LAB_SMAX esetén a
     * pontos összeg biztosan <= LAB_SMAX. */
    const double nu = (double)(n + 2) * 0x1p-53;
    const double g = nu / (1.0 - nu);
    for (size_t i = 0; i < n; ++i)
        for (size_t j = 0; j < n; ++j)
            if (!(abs_sum(n, A, B, i, j) * (1.0 + g) <= LAB_SMAX))
                return 0;
    return 1;
}

int lab_sgemm_check(size_t n, const float *A, const float *B,
                    const float *C, const double *R, size_t *bad)
{
    for (size_t i = 0; i < n; ++i)
        for (size_t j = 0; j < n; ++j) {
            size_t e = i * n + j;
            double c = (double)C[e];
            double bound = LAB_ATOL + LAB_RTOL * abs_sum(n, A, B, i, j);
            /* A !(x <= y) alak NaN-ra is igaz: a NaN-os elem FAIL. */
            if (!isfinite(c) || !(fabs(c - R[e]) <= bound)) {
                *bad = e;
                return 1;
            }
        }
    return 0;
}

A teszthajtó:

/* lab_sgemm_test.c — korrektségi teszthajtó az a057 numerikus szerződésével. */
#define _DEFAULT_SOURCE
#include <math.h>
#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/mman.h>
#include <unistd.h>
#include "lab_sgemm.h"
#include "lab_sgemm_check.h"

/* Őrzött puffer: [őrbájtok | adat | PROT_NONE védőlap]. Az adat vége pontosan
   a védőlapnál ér véget, így a túlindexelt olvasás vagy írás laphibát okoz;
   az adat előtti írást az őrbájtok megváltozása mutatja. */
#define LAB_GUARD_BYTE 0xA5
typedef struct { unsigned char *map, *data; size_t maplen, front; } guarded_t;

static float *guarded_alloc(guarded_t *g, size_t bytes)
{
    size_t pg = (size_t)sysconf(_SC_PAGESIZE);
    size_t body = (64 + bytes + pg - 1) / pg * pg;   /* legalább 64 őrbájt */
    g->maplen = body + pg;
    g->map = mmap(NULL, g->maplen, PROT_READ | PROT_WRITE,
                  MAP_PRIVATE | MAP_ANONYMOUS, -1, 0);
    if (g->map == MAP_FAILED) { perror("mmap"); exit(2); }
    if (mprotect(g->map + body, pg, PROT_NONE)) { perror("mprotect"); exit(2); }
    g->front = body - bytes;
    g->data = g->map + g->front;
    memset(g->map, LAB_GUARD_BYTE, g->front);
    return (float *)(void *)g->data;
}

static int guard_intact(const guarded_t *g)
{
    for (size_t i = 0; i < g->front; ++i)
        if (g->map[i] != LAB_GUARD_BYTE) return 0;
    return 1;
}

static void guarded_free(guarded_t *g) { munmap(g->map, g->maplen); }

typedef enum {
    CONTENT_PATTERN, CONTENT_ZERO, CONTENT_ONES, CONTENT_MINUS_ONES,
    CONTENT_IDENTITY, CONTENT_RANDOM, CONTENT_LARGE, CONTENT_NEAR_MAX,
    CONTENT_OVERFLOW, CONTENT_FMA_EDGE, CONTENT_HALF_EDGE
} content_t;

static void fill_content(float *A, float *B, size_t n, content_t kind)
{
    size_t nelem = n * n;
    uint32_t seed = 0x2545F491u;
    for (size_t j = 0; j < nelem; ++j) {
        switch (kind) {
        case CONTENT_ZERO:       A[j] = 0.0f;  B[j] = 0.0f;  break;
        case CONTENT_ONES:       A[j] = 1.0f;  B[j] = 1.0f;  break;
        case CONTENT_MINUS_ONES: A[j] = -1.0f; B[j] = -1.0f; break;
        case CONTENT_IDENTITY:   /* B = I, tehát C = A */
            A[j] = (float)((int)(j % 17) - 8) / 8.0f;
            B[j] = (j / n == j % n) ? 1.0f : 0.0f;
            break;
        case CONTENT_RANDOM:     /* LCG, [-1, 1) egyenletes, rögzített mag */
            seed = seed * 1664525u + 1013904223u;
            A[j] = ((float)(seed >> 8) / (float)(1u << 24)) * 2.0f - 1.0f;
            seed = seed * 1664525u + 1013904223u;
            B[j] = ((float)(seed >> 8) / (float)(1u << 24)) * 2.0f - 1.0f;
            break;
        case CONTENT_LARGE:      /* nagyérték-teszt: n*1e12 << FLT_MAX */
            A[j] = 1.0e6f; B[j] = (j % 2) ? -1.0e6f : 1.0e6f;
            break;
        case CONTENT_NEAR_MAX:   /* szerződésen belül, a határ közelében: egynemű előjel,
                                    s_ij = n * A = 0x1.fffffcp126 <= FLT_MAX/2 */
            A[j] = (float)(0x1.fffffcp126 / (double)n); B[j] = 1.0f;
            break;
        case CONTENT_OVERFLOW:   /* szándékosan a szerződésen kívül */
            A[j] = 1.0e20f; B[j] = 1.0e20f;
            break;
        case CONTENT_FMA_EDGE:   /* n = 4: s_00 = 0x1.fffffd18p127 < FLT_MAX, mégis +Inf
                                    (V8 határ-ellenpélda); a szerződés elutasítja */
            A[j] = (j == 0) ? 0x1.fffffap127f : (j < n) ? 0x1.08p103f : 0.0f;
            B[j] = 1.0f;
            break;
        case CONTENT_HALF_EDGE:  /* n = 2: s_00 = FLT_MAX/2 + 1 > LAB_SMAX, de double-ben
                                    FLT_MAX/2 + 1 == FLT_MAX/2; a szűrő elutasítja */
            A[j] = (j == 0) ? FLT_MAX / 2 : (j == 1) ? 1.0f : 0.0f;
            B[j] = (j % n == 0) ? 1.0f : 0.0f;
            break;
        case CONTENT_PATTERN:
        default:                 /* int-kasztolás a kivonás előtt (size_t!) */
            A[j] = (float)((int)(j % 17) - 8) / 8.0f;
            B[j] = (float)((int)(j % 13) - 6) / 6.0f;
            break;
        }
    }
}

static const char *content_name[] = {
    "pattern", "zero", "ones", "minus-ones", "identity", "random", "large", "near-max",
    "overflow", "fma-edge", "half-edge"
};

/* A modul számítási modellje (a057, 3. pont): c_ij = 0-ról, k-sorrendben
   float FMA. A szerződésen kívüli esetek dokumentált elvárása ez a modell. */
static void sgemm_fma_model(size_t n, const float *A, const float *B, float *M)
{
    for (size_t i = 0; i < n; ++i)
        for (size_t j = 0; j < n; ++j) {
            float c = 0.0f;
            for (size_t k = 0; k < n; ++k)
                c = fmaf(A[i * n + k], B[k * n + j], c);
            M[i * n + j] = c;
        }
}

/* Érvényes eset: őrzött A, B, C; C előre NaN-bájtokkal (0xFF) töltve, így a
   meg nem írt elem is FAIL. Ellenőrzés: rc, A és B változatlansága, őrbájtok,
   a bemenet osztályozása (szerződésen belül/kívül), majd szerződésen belül a
   numerikus szerződés, kívül a float-FMA modellel való bitre egyezés. */
static int run_case(size_t n, content_t kind)
{
    size_t bytes = n * n * sizeof(float);
    guarded_t gA, gB, gC;
    float *A = guarded_alloc(&gA, bytes), *B = guarded_alloc(&gB, bytes);
    float *C = guarded_alloc(&gC, bytes);
    float  *A0 = malloc(bytes ? bytes : 1), *B0 = malloc(bytes ? bytes : 1);
    double *R = malloc(n ? n * n * sizeof(double) : 1);
    float  *M = malloc(bytes ? bytes : 1);
    if (!A0 || !B0 || !R || !M) { perror("malloc"); exit(2); }
    int want_in = kind != CONTENT_OVERFLOW && kind != CONTENT_FMA_EDGE
                  && kind != CONTENT_HALF_EDGE;

    fill_content(A, B, n, kind);
    memcpy(A0, A, bytes); memcpy(B0, B, bytes);
    memset(C, 0xFF, bytes);
    int in_contract = lab_sgemm_in_contract(n, A, B);

    int rc = lab_sgemm(n, A, B, C);
    lab_sgemm_ref(n, A, B, R);

    size_t bad = 0, ninf = 0;
    const char *why = NULL;
    if (in_contract != want_in) why = "osztályozás";
    else if (rc != LAB_SGEMM_OK) why = "rc";
    else if (memcmp(A, A0, bytes) || memcmp(B, B0, bytes)) why = "bemenet módosult";
    else if (!guard_intact(&gA) || !guard_intact(&gB) || !guard_intact(&gC)) why = "őrbájt";
    else if (in_contract) {
        if (lab_sgemm_check(n, A, B, C, R, &bad)) why = "numerikus";
    } else {
        /* Szerződésen kívül nincs numerikus elfogadás; dokumentált elvárás a
           float-FMA modell bitre pontos eredménye (overflow: minden elem +Inf,
           fma-edge: a 0. sor +Inf, a többi 0). */
        sgemm_fma_model(n, A, B, M);
        for (size_t e = 0; e < n * n && !why; ++e)
            if (memcmp(&C[e], &M[e], sizeof(float))) {
                bad = e;
                why = "eltér a float-FMA modelltől";
            }
        for (size_t e = 0; e < n * n; ++e)
            ninf += isinf(C[e]) != 0;
    }
    printf("[%s] n=%4zu  rc=%2d  %s", content_name[kind], n, rc, why ? "FAIL" : "OK");
    if (!want_in && !why) printf(" (szerződésen kívül, +Inf elemek: %zu)", ninf);
    if (why && n) printf(" (%s, első hibás elem: %zu, asm=%g ref=%g)", why, bad,
                         (double)C[bad], R[bad]);
    putchar('\n');
    guarded_free(&gA); guarded_free(&gB); guarded_free(&gC);
    free(A0); free(B0); free(R); free(M);
    return why != NULL;
}

/* Érvénytelen bemenet: a C puffert (ha van) speciális bitmintákkal töltjük
   (-0.0, NaN-payload, Inf), és a teljes kimeneti tartomány bájtjait az
   őrbájtokkal együtt memcmp-pel vetjük össze a hívás előtti másolattal. */
static int run_invalid_case(size_t n, int a_null, int b_null, int c_null,
                            const char *label)
{
    static const uint32_t pat[] = { 0x80000000u, 0x7fc12345u, 0xffa00001u,
                                    0x7f800000u, 0x449a5000u, 0x00000001u };
    guarded_t g;
    float *buf = guarded_alloc(&g, 16 * sizeof(float));
    for (size_t e = 0; e < 16; ++e)
        memcpy(&buf[e], &pat[e % 6], sizeof(uint32_t));
    size_t len = g.front + 16 * sizeof(float);
    unsigned char *before = malloc(len);
    if (!before) { perror("malloc"); exit(2); }
    memcpy(before, g.map, len);

    float dummy[4] = { 1, 2, 3, 4 };
    int rc = lab_sgemm(n, a_null ? NULL : dummy, b_null ? NULL : dummy,
                       c_null ? NULL : buf);
    int unchanged = memcmp(before, g.map, len) == 0;
    int ok = rc == LAB_SGEMM_EINVAL && unchanged;
    printf("invalid[%s] n=%zu  rc=%2d  %s\n", label, n, rc, ok ? "OK" : "FAIL");
    free(before); guarded_free(&g);
    return !ok;
}

/* Az ellenőrző önellenőrzése, a vizsgált modultól függetlenül: a referencia
   float-ra kerekített eredményének át kell mennie, a szándékosan elrontott
   példányoknak pedig le kell bukniuk. */
static int run_checker_selftest(void)
{
    enum { N = 17 };
    const size_t n = N;
    float A[N * N], B[N * N], C[N * N], D[N * N];
    double R[N * N];
    size_t bad;
    fill_content(A, B, n, CONTENT_RANDOM);
    lab_sgemm_ref(n, A, B, R);
    for (size_t e = 0; e < n * n; ++e) C[e] = (float)R[e];
    int fail = lab_sgemm_check(n, A, B, C, R, &bad) != 0;
    const float inject[] = { NAN, INFINITY, -INFINITY, 0.5f };
    const char *name[] = { "NaN", "+Inf", "-Inf", "+0.5" };
    for (int t = 0; t < 4; ++t) {
        memcpy(D, C, sizeof C);
        D[5 * n + 11] = (t == 3) ? D[5 * n + 11] + inject[t] : inject[t];
        int caught = lab_sgemm_check(n, A, B, D, R, &bad) && bad == 5 * n + 11;
        printf("selftest[%s beinjektálva] %s\n", name[t],
               caught ? "lebukott: OK" : "NEM bukott le: FAIL");
        fail |= !caught;
    }
    return fail;
}

int main(void)
{
    int fail = 0;
    setvbuf(stdout, NULL, _IOLBF, 0);   /* összeomláskor is látszik az utolsó sor */
    if (!lab_fpcr_ok()) { puts("FPCR nem a szerződés szerinti (RNE, FZ=0, DN=0)"); return 2; }

    fail |= run_checker_selftest();

    /* 1. réteg: határesetek és nagyobb méretek, mintázott tartalommal. */
    const size_t sizes[] = { 0, 1, 2, 3, 5, 7, 8, 16, 17, 63, 64, 65, 128, 256 };
    for (size_t i = 0; i < sizeof sizes / sizeof sizes[0]; ++i)
        fail |= run_case(sizes[i], CONTENT_PATTERN);

    /* 2. réteg: kis méretek, további farok-/blokkesetek. */
    const size_t small[] = { 4, 6, 12 };
    for (size_t i = 0; i < sizeof small / sizeof small[0]; ++i)
        fail |= run_case(small[i], CONTENT_PATTERN);

    /* 3. réteg: hét speciális tartalom n = 32 és 64 mellett (köztük a
       FLT_MAX/2-közeli near-max), véletlen tartalom n = 128 és 256 mellett is. */
    const size_t special[] = { 32, 64 };
    for (size_t i = 0; i < 2; ++i)
        for (content_t k = CONTENT_ZERO; k <= CONTENT_NEAR_MAX; ++k)
            fail |= run_case(special[i], k);
    fail |= run_case(128, CONTENT_RANDOM);
    fail |= run_case(256, CONTENT_RANDOM);

    /* Szerződésen kívüli esetek: az osztályozásnak el kell utasítania őket,
       a kimenet dokumentált elvárása a float-FMA modell. */
    fail |= run_case(8, CONTENT_OVERFLOW);
    fail |= run_case(4, CONTENT_FMA_EDGE);
    fail |= run_case(2, CONTENT_HALF_EDGE);

    /* Érvénytelen bemenetek. n = 2^31: n*n*4 már nem fér el 64 biten. */
    fail |= run_invalid_case(1, 1, 0, 0, "A=NULL");
    fail |= run_invalid_case(1, 0, 1, 0, "B=NULL");
    fail |= run_invalid_case(1, 0, 0, 1, "C=NULL");
    fail |= run_invalid_case((size_t)1 << 31, 0, 0, 0, "n-overflow");

    puts(fail ? "TESTS: FAIL" : "TESTS: PASS");
    return fail;
}

15.3.4 Kidolgozott példa: a tesztkészlet futtatása

A build és futtatás az a058 buildláncot követi. A qemu-aarch64 user-mode emuláció -L kapcsolójával adhatjuk meg a sysrootot (a -L értéke disztró-függő):

# Build: assembly-modul + referencia + ellenőrző + teszthajtó.
aarch64-linux-gnu-gcc -O2 -c lab_sgemm.S -o lab_sgemm.o
aarch64-linux-gnu-gcc -std=gnu17 -O2 -Wall -Wextra -static \
    lab_sgemm_test.c lab_sgemm_check.c lab_sgemm_ref.c lab_sgemm.o -lm -o lab_sgemm_test
readelf -lW lab_sgemm_test | awk '$1=="GNU_STACK" {print "GNU_STACK", $7}'   # elvárt: RW

# Futtatás qemu-user módban.
qemu-aarch64 -L /usr/aarch64-linux-gnu ./lab_sgemm_test; echo "exit=$?"

Kimenet a helyettesítő eszközlánccal (zig cc/Clang + musl, statikus build, Unicorn-alapú emulátor, amely a mprotect-tel beállított védőlapot is érvényesíti) mérve:

selftest[NaN beinjektálva] lebukott: OK
selftest[+Inf beinjektálva] lebukott: OK
selftest[-Inf beinjektálva] lebukott: OK
selftest[+0.5 beinjektálva] lebukott: OK
[pattern] n=   0  rc= 0  OK
[pattern] n=   1  rc= 0  OK
[pattern] n=   2  rc= 0  OK
[pattern] n=   3  rc= 0  OK
[pattern] n=   5  rc= 0  OK
[pattern] n=   7  rc= 0  OK
[pattern] n=   8  rc= 0  OK
[pattern] n=  16  rc= 0  OK
[pattern] n=  17  rc= 0  OK
[pattern] n=  63  rc= 0  OK
[pattern] n=  64  rc= 0  OK
[pattern] n=  65  rc= 0  OK
[pattern] n= 128  rc= 0  OK
[pattern] n= 256  rc= 0  OK
[pattern] n=   4  rc= 0  OK
[pattern] n=   6  rc= 0  OK
[pattern] n=  12  rc= 0  OK
[zero] n=  32  rc= 0  OK
[ones] n=  32  rc= 0  OK
[minus-ones] n=  32  rc= 0  OK
[identity] n=  32  rc= 0  OK
[random] n=  32  rc= 0  OK
[large] n=  32  rc= 0  OK
[near-max] n=  32  rc= 0  OK
[zero] n=  64  rc= 0  OK
[ones] n=  64  rc= 0  OK
[minus-ones] n=  64  rc= 0  OK
[identity] n=  64  rc= 0  OK
[random] n=  64  rc= 0  OK
[large] n=  64  rc= 0  OK
[near-max] n=  64  rc= 0  OK
[random] n= 128  rc= 0  OK
[random] n= 256  rc= 0  OK
[overflow] n=   8  rc= 0  OK (szerződésen kívül, +Inf elemek: 64)
[fma-edge] n=   4  rc= 0  OK (szerződésen kívül, +Inf elemek: 4)
[half-edge] n=   2  rc= 0  OK (szerződésen kívül, +Inf elemek: 0)
invalid[A=NULL] n=1  rc=-1  OK
invalid[B=NULL] n=1  rc=-1  OK
invalid[C=NULL] n=1  rc=-1  OK
invalid[n-overflow] n=2147483648  rc=-1  OK
TESTS: PASS
exit=0

A TESTS: PASS sor a kiértékelés egyetlen szerződéses állítása: a modul a felsorolt tesztmátrixon az a057 numerikus szerződése szerint egyezik a referenciával, nem ír a C-n kívülre, nem módosítja a bemenetet, érvényes bemenetnél W0 = LAB_SGEMM_OK (0, n == 0-ra is), érvénytelennél W0 = LAB_SGEMM_EINVAL (-1), és a puffer bájtra változatlan marad.

Ellenpróba: a teszt valóban elkapja a hibát. A modulon két, az ellenőrzőn egy szándékos hibával újrafuttattuk a tesztet (ugyanazzal az eszközlánccal):

15.3.5 Teljesítménymérés az a052 sablonnal

Az a052 alfejezet mikrobenchmark-sablonja négy komponensből áll: melegítő futás, ismételt futás, időmérés (monoton forrás), és statisztikai összegzés (medián vagy átlag, valamint szórás). A sablon itt kibővül a beviteli méretsorozat ciklusával, hogy minden tervezett n értékre megkapjuk a t_asm(n) és t_ref(n) értékeket.

A mérendő bemenetek az a057 szerint: n ∈ {16, 32, 64, 128, 256}. Az időmérés forrása clock_gettime(CLOCK_MONOTONIC, ...), mivel a CLOCK_PROCESS_CPUTIME_ID qemu-user módban gyakran nem ad valós processzoridőt.

A mérés nem a korrektségi referenciát (lab_sgemm_ref, double kimenetű) méri időben, mert az nem tisztességes float–float összehasonlítás. Az a057 szerint négy változatot mérünk, hogy a ciklussorrend, a fordítói vektorizálás és a kézi assembly hatása szétváljon. A két C-ciklus egy forrásban van, és két objektum készül belőle eltérő kapcsolókkal:

/* lab_sgemm_c.c — C összehasonlító változatok (csak mérési baseline).
 * Ugyanebből a forrásból két objektum készül, eltérő névutótaggal:
 *   -DLAB_SUFFIX=_scalar  vektorizálás tiltva (skalár kontroll)
 *   -DLAB_SUFFIX=_vec     vektorizálás engedélyezve (optimalizált C)       */
#include <stddef.h>

#ifndef LAB_SUFFIX
#define LAB_SUFFIX _scalar
#endif
#define LAB_CAT2(a, b) a##b
#define LAB_CAT(a, b)  LAB_CAT2(a, b)

/* i-j-k: a belső ciklus B egy oszlopán lépked (n*4 bájtos ugrásokkal). */
void LAB_CAT(lab_sgemm_ijk, LAB_SUFFIX)(size_t n, const float *restrict A,
                                        const float *restrict B, float *restrict C)
{
    for (size_t i = 0; i < n; ++i)
        for (size_t j = 0; j < n; ++j) {
            float acc = 0.0f;
            for (size_t k = 0; k < n; ++k)
                acc += A[i * n + k] * B[k * n + j];
            C[i * n + j] = acc;
        }
}

/* i-k-j: ugyanaz a ciklussorrend és k-sorrend, mint a lab_sgemm.S-ben;
   a belső ciklus B és C egy-egy sorát folytonosan járja. */
void LAB_CAT(lab_sgemm_ikj, LAB_SUFFIX)(size_t n, const float *restrict A,
                                        const float *restrict B, float *restrict C)
{
    for (size_t i = 0; i < n; ++i) {
        float *c = C + i * n;
        for (size_t j = 0; j < n; ++j)
            c[j] = 0.0f;
        for (size_t k = 0; k < n; ++k) {
            const float a = A[i * n + k];
            const float *b = B + k * n;
            for (size_t j = 0; j < n; ++j)
                c[j] += a * b[j];
        }
    }
}

A mérőprogram az a043 mintáját követi: az ellenőrzés a mért blokkon kívül, előtte fut. Minden változat eredményét ugyanaz a numerikus szerződés ellenőrzi, és ha bármelyik hibás, a program nem mér. Ezután változatonként melegítés következik, majd a mért futások váltakozó sorrendben, hogy a sorrendhatás ne egy változatot terheljen:

/* lab_sgemm_bench.c — négy változat mérése: naiv i-j-k C, átrendezett i-k-j C,
   vektorizált i-k-j C és a lab_sgemm assembly modul. Használat:
   ./lab_sgemm_bench [n ...]   (alapértelmezés: 16 32 64 128 256; 1 <= n <= 256) */
#define _POSIX_C_SOURCE 200809L
#include <errno.h>
#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <time.h>
#include "lab_sgemm.h"
#include "lab_sgemm_check.h"

#define LAB_W 3    /* melegítő futás változatonként */
#define LAB_R 11   /* mért futás változatonként (páratlan: egyértelmű medián) */

typedef void (*cfun_t)(size_t, const float *restrict, const float *restrict, float *restrict);
void lab_sgemm_ijk_scalar(size_t, const float *restrict, const float *restrict,
                          float *restrict);
void lab_sgemm_ikj_scalar(size_t, const float *restrict, const float *restrict,
                          float *restrict);
void lab_sgemm_ikj_vec(size_t, const float *restrict, const float *restrict, float *restrict);

static int asm_wrapper(size_t n, const float *A, const float *B, float *C)
{
    return lab_sgemm(n, A, B, C);
}

enum { V_IJK, V_IKJ, V_IKJ_VEC, V_ASM, V_COUNT };
static const char *vname[V_COUNT] = { "C ijk skalár", "C ikj skalár", "C ikj vektor", "asm" };
static const cfun_t cfun[V_COUNT] = { lab_sgemm_ijk_scalar, lab_sgemm_ikj_scalar,
                                      lab_sgemm_ikj_vec, NULL };

static void run(int v, size_t n, const float *A, const float *B, float *C)
{
    if (v == V_ASM) {
        if (asm_wrapper(n, A, B, C) != LAB_SGEMM_OK) {
            fputs("lab_sgemm hiba\n", stderr);
            exit(1);
        }
    } else {
        cfun[v](n, A, B, C);
    }
}

static double now_ms(void)
{
    struct timespec ts;
    if (clock_gettime(CLOCK_MONOTONIC, &ts)) { perror("clock_gettime"); exit(2); }
    return (double)ts.tv_sec * 1e3 + (double)ts.tv_nsec * 1e-6;
}

static int cmp_double(const void *a, const void *b)
{
    double x = *(const double *)a, y = *(const double *)b;
    return (x > y) - (x < y);
}

static double median(double *v, size_t m)       /* rendezi v-t; m páratlan */
{
    qsort(v, m, sizeof v[0], cmp_double);
    return v[m / 2];
}

/* A mérés a numerikus szerződés tartományában fut: 1 <= n <= LAB_TOL_NMAX.
   Nagyobb n csak új tűrésszerződéssel (LAB_TOL_NMAX és LAB_RTOL együtt) választható.
   E határ mellett a lenti size_t szorzások egyike sem csordulhat túl: */
_Static_assert((size_t)LAB_TOL_NMAX * LAB_TOL_NMAX <= SIZE_MAX / sizeof(double),
               "n*n*sizeof(double) túlcsordulna");

/* Egy parancssori méret: csak decimális számjegyek, teljesen elfogyasztva,
   1 <= n <= LAB_TOL_NMAX. Hibánál 0. (A strtoul magában elfogadná a vezető
   szóközt és a '-' előjelet, ezért az első karaktert külön vizsgáljuk.) */
static size_t parse_n(const char *s)
{
    char *end;
    if (*s < '0' || *s > '9')
        return 0;                                  /* üres, negatív, nem szám */
    errno = 0;
    unsigned long v = strtoul(s, &end, 10);
    if (errno != 0 || *end != '\0' || v < 1 || v > LAB_TOL_NMAX)
        return 0;                                  /* túl nagy, maradék karakter, 0 */
    return (size_t)v;
}

int main(int argc, char **argv)
{
    size_t def[] = { 16, 32, 64, 128, 256 }, sizes[16];
    size_t ns = 0;
    if (argc - 1 > 16) { fputs("legfeljebb 16 méret adható meg\n", stderr); return 64; }
    /* minden ellenőrzés az első allokáció előtt */
    for (int a = 1; a < argc; ++a) {
        size_t n = parse_n(argv[a]);
        if (n == 0) {
            fprintf(stderr, "használat: %s [n ...], ahol 1 <= n <= %d; hibás méret: \"%s\"\n",
                    argv[0], LAB_TOL_NMAX, argv[a]);
            return 64;                             /* használati hiba (EX_USAGE) */
        }
        sizes[ns++] = n;
    }
    if (!ns) { memcpy(sizes, def, sizeof def); ns = sizeof def / sizeof def[0]; }
    if (!lab_fpcr_ok()) { puts("FPCR nem a szerződés szerinti"); return 2; }

    for (size_t s = 0; s < ns; ++s) {
        size_t n = sizes[s], ne = n * n;
        float *A = malloc(ne * sizeof *A), *B = malloc(ne * sizeof *B);
        float *C = malloc(ne * sizeof *C);
        double *R = malloc(ne * sizeof *R);
        if (!A || !B || !C || !R) { perror("malloc"); return 1; }
        for (size_t j = 0; j < ne; ++j) {          /* int-kasztolás: size_t! */
            A[j] = (float)((int)(j % 41) - 20) / 20.0f;
            B[j] = (float)((int)(j % 53) - 26) / 26.0f;
        }

        /* 1. Ellenőrzés a mért blokk ELŐTT: minden változat a szerződés szerint helyes. */
        lab_sgemm_ref(n, A, B, R);
        for (int v = 0; v < V_COUNT; ++v) {
            size_t bad;
            memset(C, 0xFF, ne * sizeof *C);        /* NaN-bájtok: a kihagyott elem is FAIL */
            run(v, n, A, B, C);
            if (lab_sgemm_check(n, A, B, C, R, &bad)) {
                printf("n=%zu %s: HIBÁS eredmény a(z) %zu. elemnél, nem mérünk\n",
                       n, vname[v], bad);
                return 1;
            }
        }

        /* 2. Melegítés, majd mérés váltakozó sorrendben (a sorrendhatás ellen). */
        double t[V_COUNT][LAB_R];
        for (int w = 0; w < LAB_W; ++w)
            for (int v = 0; v < V_COUNT; ++v) run(v, n, A, B, C);
        for (int r = 0; r < LAB_R; ++r)
            for (int q = 0; q < V_COUNT; ++q) {
                int v = (r % 2) ? V_COUNT - 1 - q : q;
                double t0 = now_ms();
                run(v, n, A, B, C);
                t[v][r] = now_ms() - t0;
            }

        double med[V_COUNT];
        for (int v = 0; v < V_COUNT; ++v) {
            double dev[LAB_R];
            med[v] = median(t[v], LAB_R);
            for (int r = 0; r < LAB_R; ++r)
                dev[r] = t[v][r] > med[v] ? t[v][r] - med[v] : med[v] - t[v][r];
            double mad = median(dev, LAB_R);
            double gflops = med[v] > 0 ? 2.0 * n * n * n / (med[v] * 1e6) : 0.0;
            printf("n=%4zu %-13s medián=%10.4f ms  MAD=%8.4f ms  %8.3f GFLOP/s\n",
                   n, vname[v], med[v], mad, gflops);
        }
        if (med[V_IKJ] > 0 && med[V_IKJ_VEC] > 0 && med[V_ASM] > 0)
            printf("n=%4zu gyorsulás: sorrend(ijk/ikj)=%.2f  C-vektor(ikj/ikj_vec)=%.2f\n"
                   "       asm(ikj_vec/asm)=%.2f  összesen(ijk/asm)=%.2f\n", n,
                   med[V_IJK] / med[V_IKJ], med[V_IKJ] / med[V_IKJ_VEC],
                   med[V_IKJ_VEC] / med[V_ASM], med[V_IJK] / med[V_ASM]);
        free(A); free(B); free(C); free(R);
    }
    return 0;
}

# A négy változat: azonos cél (-march=armv8-a: FP és SIMD alapból benne) és FP-modell.
CF="-std=gnu17 -march=armv8-a -ffp-contract=fast -Wall -Wextra"
aarch64-linux-gnu-gcc --version | head -1                      # a jegyzőkönyvbe
aarch64-linux-gnu-gcc $CF -O2 -fno-tree-vectorize -DLAB_SUFFIX=_scalar \
    -c lab_sgemm_c.c -o lab_sgemm_c_scalar.o
aarch64-linux-gnu-gcc $CF -O3 -fopt-info-vec-optimized -DLAB_SUFFIX=_vec \
    -c lab_sgemm_c.c -o lab_sgemm_c_vec.o 2> vec-report.txt     # vektorizációs riport
aarch64-linux-gnu-gcc $CF -O2 -static -o lab_sgemm_bench \
    lab_sgemm_bench.c lab_sgemm_check.c lab_sgemm_ref.c \
    lab_sgemm_c_scalar.o lab_sgemm_c_vec.o lab_sgemm.o -lm

# A végső bináris ellenőrzése: hol van vektoros fmla?
for f in lab_sgemm_ijk_scalar lab_sgemm_ikj_scalar lab_sgemm_ikj_vec lab_sgemm; do
    printf '%-22s fmla: ' "$f"
    aarch64-linux-gnu-objdump -d --disassemble="$f" lab_sgemm_bench | grep -c 'fmla'
done
qemu-aarch64 -L /usr/aarch64-linux-gnu ./lab_sgemm_bench

A mérőprogram a parancssori méreteket a parse_n-nel ellenőrzi, minden allokáció és referenciahívás előtt. Csak 1 ≤ n ≤ LAB_TOL_NMAX (256) fogadható el, mert a numerikus tűrés (a057) csak eddig érvényes; e határ mellett a size_t szorzások sem csordulhatnak túl (_Static_assert). Az üres, a negatív, a nem szám, a maradék karakterrel végződő, a 256-nál nagyobb és a $2^{32}$-es argumentum, valamint a 16-nál több megadott méret 64-es használati hibával áll le. A helyettesítő eszközlánccal mindegyiket kipróbáltuk. Az alapértelmezett méretsor változatlan. Az n = 0 funkcionális próbája a korrektségi tesztkészletben marad, a mérésben nincs értelme.

Az objdump-ellenőrzés elvárt eredménye: a két _scalar függvényben 0 vektoros fmla, az ikj_vec-ben és a lab_sgemm-ben legalább 1. Ha az ikj_scalar-ban mégis van, a vektorizálás tiltása nem hatott, és a 2 → 3 lépés hatása nem választható le. A helyettesítő eszközlánccal (Clang: -fno-vectorize -fno-slp-vectorize, illetve -O3) ellenőrizve: az i-k-j belső ciklusa 4 sávval, kétszeres kibontással vektorizálódott, az i-j-k redukciós ciklus -O3 mellett sem (átrendezés -ffast-math nélkül nem megengedett), a skalár változatokban csak fmadd van.

A mérés konvenciói (rögzítendők a jegyzőkönyvben):

• méretegység: az idő milliszekundumban; a gyorsulás dimenziótlan arány.
• statisztika: medián és MAD változatonként, $W = 3$ melegítő és $R = 11$ mért futásból, az a057 szerint.
• környezet: host vagy QEMU-verzió és -cpu modell, GCC-verzió, kapcsolók, a vektorizációs riport és az objdump-ellenőrzés eredménye.
• bevitel: fix, szorosan csomagolt (nincs padding/stride) n × n float mátrixok.

Az illusztratív kimenet (hipotetikus, nem mért érték; a formátumot mutatja n = 256-ra):

n= 256 C ijk skalár medián=   91.1230 ms  MAD=  0.4100 ms     0.368 GFLOP/s
n= 256 C ikj skalár medián=   47.6000 ms  MAD=  0.2200 ms     0.705 GFLOP/s
n= 256 C ikj vektor  medián=   18.9500 ms  MAD=  0.1100 ms     1.771 GFLOP/s
n= 256 asm           medián=   20.8750 ms  MAD=  0.1300 ms     1.607 GFLOP/s
n= 256 gyorsulás: sorrend(ijk/ikj)=1.91  C-vektor(ikj/ikj_vec)=2.51
       asm(ikj_vec/asm)=0.91  összesen(ijk/asm)=4.37

A számítási komplexitás O(n³), ezért n kétszerezése nyolcszoros időt várna; ezt az alábbi táblázat naiv oszlopa illusztrálja.

15.3.6 Számított gyorsulás és az elfogadási feltétel

Az illusztratív (hipotetikus) adatokon a teljes, naiv C-hez mért gyorsulás n = 256-nál 4,37. Ez azonban három hatás szorzata, és a felbontás mutatja meg, mi minek köszönhető:

$$\frac{t_{ijk}}{t_{asm}} = \underbrace{\frac{t_{ijk}}{t_{ikj}}}_{\text{sorrend: } 1{,}91} \cdot \underbrace{\frac{t_{ikj}}{t_{ikj,vec}}}_{\text{C-vektorizálás: } 2{,}51} \cdot \underbrace{\frac{t_{ikj,vec}}{t_{asm}}}_{\text{kézi asm: } 0{,}91} \approx 4{,}37$$

Az a057 elfogadási küszöbe (a rögzített környezetben n ≥ 64 mellett t_asm ≤ 0,5 · t_ijk) ezeken az adatokon teljesül. A felbontás viszont azt is mutatja, hogy ebben a hipotetikus környezetben a nyereség a ciklusok átrendezéséből és a vektorizálásból jön, és mindkettőt a C-fordító is elérte. A kézi modul a vektorizált C-nél kissé lassabb (0,91×), ami egyetlen akkumulátorlánccal és kibontás nélküli belső ciklussal hihető is (lásd az a058 2. feladatát). Ez nem a mérés hibája, hanem a projekt egyik legfontosabb, jegyzőkönyvbe kerülő eredménye: a modul elfogadható, de a „kézi assembly a gyorsabb” állítást az adat nem támasztja alá. Az ilyen megállapítás csak a mért környezetre szól; más magon vagy QEMU-verzión mindhárom tényező más lehet.

Az elfogadási feltétel két további megkötéssel egészül ki:

1. stabilitás: minden változat MAD-ja legfeljebb a mediánja néhány százaléka legyen. Ha a t_asm szórása relatíve nagyobb, mint a C-változatoké, az arra utalhat, hogy a modul valamely n-nél cache-viselkedés vagy igazítás miatt instabillá válik.
2. skálázhatóság: a részgyorsulások n-nel közel állandók, vagy változásuk magyarázható. Ha például a sorrend tényező n-nel nő, az a B oszlopok bejárásának cache-hatása (lásd az a049 alfejezetet), nem az assemblyé.

Ha a küszöb nem teljesül, az a060 visszacsatolási módszere szerint egyszerre egy változtatással kell kísérletezni (például két független FMLA-lánc, 8 elemes belső ciklus), majd a mérést és a teljes tesztkészletet megismételni, hogy a korrektség visszaesése kizárható legyen.

15.3.7 Numerikus ábra: assembly-modul vs. C-referencia

Az ábra mellé a numerikus táblázat, amely a forrás Markdownból is olvasható (minden érték hipotetikus):

Az értékek illusztratívak, kitaláltak, nem tényleges QEMU- vagy natív mérés eredményei. A hallgató laborja ezeket a saját futtatása során kapott értékekkel tölti fel. Ha az adatok fizikai AArch64 hoston (Raspberry Pi 4/5) készülnek, az a008 jelölése szerint ezt a táblázat fejlécében külön fel kell tüntetni (pl. „natív, RPi 4”).

15.3.8 QEMU-korlát és fizikai host

Az a052 és a verzióprofil szabályai szerint qemu-user módban nincs garantált, hardverhű abszolút ciklusszám. Ennek három következménye van a mérési eredményre:

• abszolút idő: a qemu-user JIT-tel emulált t_asm, t_ref értékek nagyságrendileg lassabbak a fizikai AArch64 processzoron mérteknél; önmagukban nem hordoznak információt a valódi ciklusszámról.
• relatív arány: a speedup(n) arány irányában robusztusnak tekinthető, mert mindkét oldalt ugyanaz az emulációs réteg terheli. Az arány azonban nem azonos a fizikai hoston mérhető aránnyal — a NEON-utasítások JIT-fordítása és a memóriahozzáférés-emuláció más súlyozást adhat.
• hiányzó kemény tényezők: a valódi cache-hierarchia, a hardveres prefetcher, a store-buffer és a branch predictor (lásd a049–a051) qemu-user módban nem modellezettek. Az ezekre érzékeny méretek (n = 128, 256) gyorsulási értéke fizikai hoston szisztematikusan eltérhet.

Ezért a jegyzőkönyvben kötelező megadni a futtató környezetet:

Ha sem qemu, sem fizikai host nem áll rendelkezésre a hallgató laborjában, az alfejezet tanulsága akkor is érvényes: a korrektségi tesztkészlet és a mérési keretrendszer forráskód szinten reprodukálható, és bármely későbbi hardveren azonnal futtatható.

15.3.9 Tipikus hibák és ellenpróbák

• Tünet: a tesztkészlet MISMATCH-et jelez n = 4 vagy n = 8 esetén, de n = 2, n = 16 esetén OK.
  • Hipotézis: a NEON blokk belsejében a sávokon túlnyúló FMLA írja felül a z következő sorát, vagy a DUP konstans nem a helyes lane-t tölti fel a k index fordulójakor.
  • Adatgyűjtés: gdb-multiarch egy watch breakpointtal a z érintett bájtjára (az a040 szerint), majd objdump -d lab_sgemm.o a FMLA operandus-sorrend ellenőrzésére.
  • Egy változtatás: a blokk k iterációjának felső határát n & ~3-ra szorítani, és a fennmaradó n % 4 lépést a skalár farokra bízni.
• Tünet: a mérés eredménye azonos t_asm és t_ref értéket ad.
  • Hipotézis: a lab_sgemm.o és a lab_sgemm_ref.o közül a linker a referencia szimbólumot oldotta fel assembly szimbólum helyett (pl. névütközés). Ellenőrzés: nm lab_sgemm_test | grep lab_sgemm.
  • Egy változtatás: a szimbólumneveket egyértelműsíteni (pl. lab_sgemm_asm), újrafordítani.
• Tünet: a skalárnak szánt i-k-j változat ugyanolyan gyors, mint a vektorizált, ezért a „C-vektorizálás” tényező 1 körüli.
  • Hipotézis: a vektorizálás tiltása nem hatott: hiányzik a -fno-tree-vectorize, vagy egy későbbi kapcsoló (például -O3) visszakapcsolta. Az .S fájlra az -O szint nincs hatással, ezért ott nem kell keresni.
  • Adatgyűjtés: aarch64-linux-gnu-objdump -d --disassemble=lab_sgemm_ikj_scalar lab_sgemm_bench | grep -c fmla a végső binárison.
  • Egy változtatás: a skalár objektum fordítási sorának javítása, újramérés.
• Tünet: a kézi assembly nem gyorsabb a vektorizált C-nél.
  • Hipotézis: ez nem feltétlenül hiba. A fordító ugyanazt a ciklussorrendet és vektorizálást érte el, és kibontással akár több független láncot is futtat.
  • Adatgyűjtés: a -fopt-info-vec-optimized riport és az ikj_vec disassemblyje (vektorszélesség, kibontás).
  • Egy változtatás: a modulban két független FMLA-lánc (a058 2. feladat), majd újramérés; ha így sem gyorsabb, a jegyzőkönyv ezt rögzíti.

15.3.10 Feladatok

1. feladat (magyarázó, középszint — cél: fejezetek összekapcsolása: a058 CBZ/umulh-határellenőrzés). A fenti tesztkészlet A, B és C egyenkénti NULL-esetét és az n = 2^31 túlcsordulási határt már lefedi. Terjessze ki a fedettséget összetett érvénytelen esetekre is — amelyekben egyszerre több feltétel sérül, pl. A és C egyszerre NULL, vagy B == NULL és n = SIZE_MAX egyszerre —, és indokolja, hogy ezekben az esetekben miért elegendő egyetlen EINVAL-visszatérés annak eldöntésére, hogy a határellenőrzés helyesen, a mag végrehajtása előtt lezárult.

2. feladat (implementációs, középszint — cél: rutinépítés). Írjon olyan bench_scaling függvényt, amely n = 16, 32, 64, 128, 256, 512 értékekre megméri a t_ref / n³ arányt (idő köbös egységre jutó nagyságát), és jelezze, ha ez az arány egy n-küszöb fölött 20%-ot változik. Ez a normalizált metrika jobban láthatóvá teszi az O(n³) skálázást, mint a nyers időérték.

3. feladat (hibakeresési/mérési, elmélyült — cél: fejezetek összekapcsolása: a050 pipeline- és adatfüggőségi modell). A mérést futtassa le kétszer: qemu-aarch64 alatt és — ha elérhető — natív AArch64 hoston. Mindkét futtatásból készítsen táblázatot, és adjon rövid elemzést arról, hogy a speedup milyen mértékben tér el a két környezet között. Külön nevezze meg a qemu-korlátozásból fakadó eltéréseket (cache, prefetcher, JIT-overhead), és kösse össze az FMLA-lánc esetleges adatfüggőségi akadályaival.

15.3.11 Megoldások

1. megoldás — Segítség. Nézd meg az a058 határellenőrzési ágát: a négy feltételt (NULL×3, túlcsordulás) SOROS CBZ/CBNZ vizsgálja. Ha bármelyik sérül, hova ugrik a vezérlés, és számít-e, hogy közben MÁS feltétel is sérül-e?

1. megoldás — Teljes megoldás. Az a058 CBZ/umulh-alapú határellenőrzése a négy feltételt (A/B/C NULL, n*n*4 túlcsordulás) egymás után, soros CBZ/CBNZ ágakkal vizsgálja, és bármelyik sérülésnél azonnal .Linvalid-ra ugrik, mielőtt a mag egyetlen ciklusa is lefutna. Ebből következik, hogy összetett esetekben (pl. A == NULL és C == NULL egyszerre, vagy B == NULL és n == SIZE_MAX egyszerre) a visszatérési érték ugyanaz az EINVAL, függetlenül attól, melyik feltétel „sül el” elsőként a soros ellenőrzésben — a híváskor csak egy feltétel sérülésének ellenőrzése is elég lenne a korrektség bizonyításához, az összetett eset tehát nem egy új végrehajtási ágat gyakorol be, hanem azt igazolja, hogy a sorrendben korábbi ellenőrzés nem csúszik át hibásan a későbbi, akár érvénytelen bemeneten. Teszt: run_invalid_case-hez hasonló hívás, ahol egyszerre két paraméter hibás; az elvárt eredmény ugyanaz W0 == LAB_SGEMM_EINVAL, és — ahol C nem NULL — a tartalma változatlan marad, pontosan úgy, mint az egyszerű esetekben.

2. megoldás — Segítség. A köbös tag ($n^3$) dominanciáját úgy láthatod meg, ha a mért időt ELOSZTOD $n^3$-nel — ha a hányados nagy $n$-ekre konstanshoz tart, az O(n³) skálázást igazolja.

2. megoldás — Teljes megoldás. A normalizált metrika lényege:

double norm = t_ref / ((double)n * n * n);

A várt viselkedés: norm(n) konstans (n ≥ 32 esetén), mert a köbös tag dominál. Az implementáció a futásidőt egy, a mérőprogram mintájára írt medián-mérő függvénnyel (t_median_ms: melegítés, $R$ mért futás, medián) kapja, és a norm értéket a szomszédos n-ek között relatív eltérésként hasonlítja össze:

double prev = -1.0;
for (int i = 0; i < N; ++i) {
    double t = t_median_ms(lab_sgemm_ijk_scalar, sizes[i], A, B, C);
    double norm = t / ((double)sizes[i]*sizes[i]*sizes[i]);
    if (prev > 0 && fabs(norm - prev) / prev > 0.20)
        printf("FIGYELEM: n=%zu, elteres=%.1f%%\n", sizes[i],
               100.0 * fabs(norm - prev) / prev);
    prev = norm;
}

Az indoklás: kis n-nél a konstans költség (hívás, határellenőrzés, alloc) dominálhat, ezért a norm csökken; a nagy n-ek felé a norm stabilizálódik. Ha nem stabilizálódik, az vagy a memóriahozzáférés-minta, vagy a határellenőrzés hibáját mutatja.

3. megoldás — Segítség. Gondold át a050 alapján: ha az FMLA-lánc cikluson átívelő függőséget alkot (egyetlen akkumulátor), ez hogyan korlátozza a csúcs-sávkihasználtságot QEMU alatt és natív hoston egyaránt — és melyik oldalon várnál nagyobb hatást?

3. megoldás — Teljes megoldás. Az elvárt tendencia: qemu-user alatt az abszolút idők nagyobbak (a JIT és a memóriaszimuláció miatt), de a relatív speedup esetleg kisebb, mert a JIT a NEON-vektorizációt nem feltétlenül olyan hatékonyan fordítja, mint egy valódi hardveres pipeline. A fizikai hoston a négy sáv nem jelent automatikusan négyszeres részgyorsulást: a tényleges $s$ a memóriaeléréstől, az FMLA-lánc függőségétől (lásd a050) és a kibontástól függ, ezért mérni kell, nem a sávszámból levezetni. Az elemzésben külön kell szerepelnie: (a) abszolút idő eltérése — magyarázható JIT-overhead-del; (b) arány eltérése — magyarázható a cache és prefetcher hiányával qemu alatt; (c) branch predictor modellezése hiányzik qemu-ból, ami az n nagyobb értékeinél általában a t_ref-et lassítaná, így a qemu-speedup inkább felül-, mintsem alulbecsül.

15.3.12 Rövid összefoglaló

A mérés és validáció az a058 modult tesztelhetővé és elfogadhatóvá teszi. A korrektségi tesztkészlet az a057 numerikus szerződése szerinti referenciaegyezést, a memóriaszerződést és a NaN-biztos ellenőrző működését is igazolja. A mikrobenchmark négy változatot mér, és a teljes gyorsulást sorrendi, C-vektorizálási és kézi assembly-tényezőre bontja. Az elfogadási küszöb kiértékelése csak a jelölt futtatási környezetben érvényes. A qemu-user eredményt relatív tendenciaként, a natív AArch64 host eredményt kiadási döntés alapjaként kell kezelni.

Továbbhasznált definíciók: - referenciaegyezés: minden elem véges, és |c - ref| <= atol + rtol * s_ij a double pontosságú C referenciával, az n × n tartomány minden elemére. - gyorsulásfelbontás: t_ijk / t_asm = (t_ijk / t_ikj) · (t_ikj / t_ikj_vec) · (t_ikj_vec / t_asm); a három tényező a ciklussorrend, a fordítói vektorizálás és a kézi assembly hatása. - elfogadási küszöb: az a057 által rögzített feltétel (rögzített környezetben, n ≥ 64 mellett t_asm ≤ 0,5 · t_ijk). - normalizált idő: t / n³, amely megmutatja, hogy a mért idő a köbös komplexitású várható görbén halad-e.

15.3.13 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Arm A-profile Architecture Reference Manual — FMLA/FMADD szemantika, NEON sávműveletek, UMULH, CBZ elsődleges forrása. Ellenőrizve: a link él; a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
• GNU Compiler Collection kézikönyv — -O2, -fno-tree-vectorize, statikus linkelés, cross-toolchain konvenciók. Tartalmilag ellenőrizve: a legújabb listázott kiadás GCC 16.2.
• GNU Binutils as kézikönyv — szimbólumnevek, .type, .global direktívák, szekciókezelés. Tartalmilag ellenőrizve: a jelenlegi kiadás binutils 2.47.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak:

• A qemu-user -L sysroot elérési útja disztró-verziótól függ; a konkrét hely kitöltése az adott Ubuntu 24.04 LTS csomagolástól függ, és ebben a folyamatban nem ellenőrzött.
• A clock_gettime(CLOCK_MONOTONIC, ...) felbontása qemu-user módban rendszerint mikroszekundum körüli; az itt bemutatott ms-alapú mérés ezzel konzisztens, de a nano-szekundumos felbontást nem garantálja.
• Az n = 256 mérethez tartozó példaidők illusztratívak; a valós értékek qemu-verziótól, gazda CPU-tól, cache-állapottól és a kernel scheduler-viselkedésétől függően széles sávban mozoghatnak. Aktuális benchmark-adat nem ellenőrzött.
• A fizikai Raspberry Pi 4/5 hoston mérhető speedup nagyságrendje és stabilitása az adott processzor- és memória-konfigurációtól függ; ezt a könyv nem állítja számszerűen, és a hallgató laborjában mérendő.
• A -fno-tree-vectorize és a -fopt-info-vec-optimized GCC-verziónként eltérően viselkedhet; ezért a vektorizáció jelenlétét és hiányát a végső binárison, objdump-dal kell ellenőrizni.
• A helyettesítő eszközlánccal (zig cc/Clang + musl, Unicorn-alapú emulátor) ténylegesen lefordítottuk és lefuttattuk a tesztkészletet (a közölt kimenet ebből származik, a beültetett hibák ellenpróbájával együtt; a fma-edge bemenet $+\infty$ részösszegét natív C17 fmaf-fal is reprodukáltuk: 0x1.fffffap127, 0x1.fffffcp127, 0x1.fffffep127, majd inf) és a mérőprogramot is, de csak a működését ellenőriztük: az emulátorbeli időket nem közöljük, a gyorsulási táblázat minden száma hipotetikus. A GCC-vel, qemu-aarch64-gyel és natív hardveren semmit nem futtattunk.
