13.2 Pipeline alapfogalmak és adatfüggőségi akadályok

13.2.1 Motiváció

Tegyük fel, hogy egy numerikus rutin forró ciklusát elemezzük. Az a tömb mérete néhány ezer elem, így az előző alfejezet szerint a cache-találati arány magas, a DRAM-elérés ritka. A mért futási idő mégis többszöröse annak, amit az utasításszám és az órajel alapján naivan várnánk. A szűk keresztmetszet — egy több utasítást egyszerre kibocsátó valós magon — gyakran nem a memória, hanem egy szerkezeti tény: a ciklusmag minden iterációja ugyanarra a regiszterre épül, és a pipeline nem tudja átlapolni az egymásra váró műveleteket. Az alfejezet egyszerű modelljén azt is látni fogjuk, mikor nem ez a szűk keresztmetszet.

Ez az alfejezet azt a mechanizmust bontja fel, amely az ilyen lassulást okozza. Célunk, hogy az olvasó a s = s + a[i] típusú kódot ne csak helyesnek, hanem ütemezhetőnek is lássa, és meg tudja becsülni, mennyi ciklust veszít egy adott függőségi minta. A modell, amit használunk, szándékosan egyszerű: egy sorrendi (in-order), egyszeres kibocsátású, négyfokozatú pipeline. Nem ciklusra pontos leírás egy konkrét ARM magról, hanem jelölt, didaktikus modell, amelyre pontos ciklusszám-levezetés adható, és amelynek korlátait külön jelöljük.

13.2.2 Definíció és működés

Pipeline (futószalag): a processzor azon szervezési elve, hogy az utasítás végrehajtását egymást követő, egyszerű lépésekre bontja, és a különböző utasítások különböző lépéseit egyidejűleg, átlapolva végzi.

A modellünkben négy fokozat van:

Miért gyorsít az átlapolás? Különbséget kell tennünk latency (késleltetés) és throughput (áteresztőképesség) között. Egyetlen utasítás négy ciklus alatt fut végig (latency = 4), de ha a fokozatok átlapolhatók, akkor a második utasítás már az első „E” fokozatában jár, amikor az első a „W” fokozatban. Stabil állapotban minden ciklusban befejeződik egy utasítás: throughput = 1 utasítás/ciklus. $N$ egymástól független utasításra az összes ciklusszám $N + 3$ (a feltöltési és kiürítési ciklusokkal együtt), szemben a nem pipeline-olt $4N$-nel.

Adatfüggőségi akadály (data hazard): olyan helyzet, amikor egy utasítás operandusa olyan eredmény, amelyet egy korábbi, még a pipeline-ban lévő utasítás állít elő, és nincs olyan útvonal (pl. forwarding), amely az értéket időben eljuttatná a fogyasztóhoz. Ilyenkor a fogyasztó várakozási ciklust (stall) kap, és a pipeline-ba egy buborék (bubble) kerül.

A klasszikus besorolás szerint read-after-write (RAW, olvasás írás után) függőségről van szó: a fogyasztó olvasni akar, a termelő még nem írt. Sorrendi pipeline-ban write-after-write (WAW) és write-after-read (WAR) veszély nem lép fel, mert a kibocsátási sorrend megegyezik a program sorrendjével.

Modellfeltevések (jelölt, egyszerűsített):

1. Sorrendi kibocsátás, egy utasítás/ciklus, rögzített négy fokozat.
2. A regiszterfájlt a D fokozat elején olvassuk, a W fokozat végén írjuk.
3. Az adat-memória elérés (load/store) az E fokozatban fejeződik be.
4. Először nincs forwarding; később bevezetjük.
5. Nincs elágazás-merevedés (branch) és nincs cache-miss a modellben.

Ez a modell nem ciklusra pontos leírás egy AArch64 magról: a valós Cortex-A magok hosszabb, többszörös kibocsátású, sorrenden kívüli (out-of-order) pipeline-nal és bonyolult forwarding-hálózattal rendelkeznek. Ciklusszám-levezetésre azonban pontosan használható.

13.2.3 Levezetés: két utasítás, egy RAW-függőség

Tekintsük ezt a két utasítást (A64 ISA):

ADD X1, X2, X3      // termelő: X1 előállítása
SUB X4, X1, X5      // fogyasztó: X1 azonnali felhasználása

Kiindulás: nincs forwarding.

A termelő ADD ciklusai:

Az X1 tényleges értéke a regiszterfájlban a 4. ciklus végén jelenik meg, mert a W fokozat ekkor fejeződik be.

A fogyasztó SUB ideálisan a 2. ciklusban kerülne F-be, és a D fokozata a 3. ciklusban olvasná az X1-et. Ekkor viszont a regiszterfájlban még a régi érték van. A fogyasztó D fokozata csak azután olvashat, hogy a termelő W fokozata befejeződött, azaz az 5. ciklusnál korábban nem.

Ezért a SUB D fokozata a 3. ciklus helyett az 5. ciklusban indul. A köztes 3. és 4. ciklus a SUB számára várakozási buborék. A SUB teljes életciklusa:

A két utasítás összes ciklusszáma 7 (a buborékokkal), szemben a független eset 5 ciklusával: 2 stall ciklus.

Forwarding bevezetése. A forwarding (továbbítás, bypass) lényege: az eredmény nem várja meg a W fokozatot, hanem a termelő E fokozatának kimenetéről közvetlenül a fogyasztó E fokozatának bemenetére kerül. Esetünkben a termelő E fokozata a 3. ciklusban fejeződik be; a SUB E fokozata a 4. ciklusban kezdődik, így az érték épp időben érkezik. A stall 2-ről 0-ra csökken — feltéve, hogy a fogyasztó E fokozata legalább egy ciklussal a termelő E után kezdődik. Ez pontosan teljesül a szomszédos ALU-utasításokra.

Load-use eset. A LDR X1, [X2] utasítás adata a modell 3. feltevése szerint az E fokozat végén áll elő, vagyis a modellben ugyanúgy továbbítható, mint egy ALU-eredmény: a szomszédos fogyasztó nem kap várakozást. Ez a modell egyszerűsítése. A valós magokban a betöltés eredménye általában később érhető el, mint egy egyszerű ALU-művelet eredménye; a load-to-use késleltetés azonban mikroarchitektúra-jellemző, nem ISA-szabály, és magonként eltér. A modellből számolt ciklusszám ezért egy konkrét gépre sem alsó korlát, csak a modell szerinti érték.

Ciklusvesztés általános képlete (jelölt modell). Időkonvenció: minden ciklusszám a megnevezett fokozat kezdő ciklusát jelöli, és egy fokozat a ciklusa végén fejeződik be. Legyen

• $c_{\text{available}}$ az a legkorábbi ciklus, amelynek elején a fogyasztó érintett fokozata már hozzáfér a termelő eredményéhez;
• $c_{\text{required}}$ az a ciklus, amelyben a fogyasztó érintett fokozata várakozás nélkül kezdődne.

Ekkor

$$\text{stall} = \max\left(0,\; c_{\text{available}} - c_{\text{required}}\right).$$

Ha az eredmény az 5. ciklus elején érhető el, a fogyasztónak pedig a 4. ciklusban lenne rá szüksége, $\max(0, 5-4) = 1$ ciklust kell várni; ha az eredmény korábban kész, mint ahogy kell, a várakozás 0.

Ellenőrzés a fenti két esettel.

• Forwarding nélkül: a fogyasztó D fokozata olvassa a regiszterfájlt. Az ADD W fokozata a 4. ciklus végén zárul, így az X1 az 5. ciklus elején olvasható: $c_{\text{available}} = 5$. A SUB D fokozata várakozás nélkül a 3. ciklusban kezdődne: $c_{\text{required}} = 3$. A képlet szerint $\max(0, 5-3) = 2$ stall — egyezik a táblázattal.
• Forwarding mellett: a fogyasztó E fokozata kapja az értéket. Az ADD E fokozata a 3. ciklus végén zárul, az eredmény a 4. ciklus elején továbbítható: $c_{\text{available}} = 4$. A SUB E fokozata várakozás nélkül a 4. ciklusban kezdődne: $c_{\text{required}} = 4$. A képlet $\max(0, 4-4) = 0$ stallt ad.

13.2.4 Kidolgozott példa: cikluson átívelő függőség

Munkakönyvtár: ~/arm-labor/a64/a050/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/a64/a050
cd ~/arm-labor/a64/a050

A kiindulópont a következő C-függvény:

long sum_seq(const long *a, long n) {
    long s = 0;
    for (long i = 0; i < n; i++) s = s + a[i];
    return s;
}

Assemblyben két változatot írunk ugyanerre a számításra: lab_sum1 egy akkumulátorral (az X0 lánc), lab_sum2 kettővel (X0 és X5). Mindkettő teljes, C-ből hívható függvény az AAPCS64 szerint (X0 = a, X1 = n, eredmény X0-ban). A lab-pipe-sum.s tartalma:

// lab-pipe-sum.s — A64 ISA, AArch64 Linux; GNU as.
// long lab_sum1(const long *a, long n);  egy akkumulátor (X0)
// long lab_sum2(const long *a, long n);  két akkumulátor (X0, X5)
// Levélfüggvények, keretet nem építenek, ezért CFI nélküliek (lásd a029).
    .text
    .p2align 2

    .global lab_sum1
    .type   lab_sum1, %function
lab_sum1:                           // belépéskor: X0 = a, X1 = n
    MOV  X4, X1                     // X4 = n
    MOV  X1, X0                     // X1 = a
    MOV  X0, #0                     // X0 = s
    MOV  X2, #0                     // X2 = i
    CMP  X2, X4
    B.GE 2f
1:  LDR  X3, [X1, X2, LSL #3]       // X3 = a[i]
    ADD  X0, X0, X3                 // s = s + X3
    ADD  X2, X2, #1                 // i++
    CMP  X2, X4
    B.LT 1b
2:  RET
    .size   lab_sum1, .-lab_sum1

    .global lab_sum2
    .type   lab_sum2, %function
lab_sum2:                           // belépéskor: X0 = a, X1 = n
    MOV  X4, X1
    MOV  X1, X0
    MOV  X0, #0                     // 1. akkumulátor
    MOV  X5, #0                     // 2. akkumulátor
    MOV  X2, #0
    CMP  X4, #0
    B.LE 4f
1:  ADD  X7, X2, #1
    CMP  X7, X4
    B.GE 2f
    LDR  X3, [X1, X2, LSL #3]
    LDR  X6, [X1, X7, LSL #3]
    ADD  X0, X0, X3
    ADD  X5, X5, X6
    ADD  X2, X2, #2
    B    1b
2:  CMP  X2, X4                     // páratlan n: egy elem maradt
    B.GE 3f
    LDR  X3, [X1, X2, LSL #3]
    ADD  X0, X0, X3
3:  ADD  X0, X0, X5
4:  RET
    .size   lab_sum2, .-lab_sum2

    .section .note.GNU-stack,"",%progbits

A lab_sum1 ciklusában az ADD X0, X0, X3 minden iterációban ugyanarra az X0-ra épül: az előző iteráció eredményét használja. Ez egy cikluson átívelő függőség (loop-carried dependency). A lab_sum2 két független láncot vezet: az ADD X0 és az ADD X5 egyike sem várja a másik eredményét.

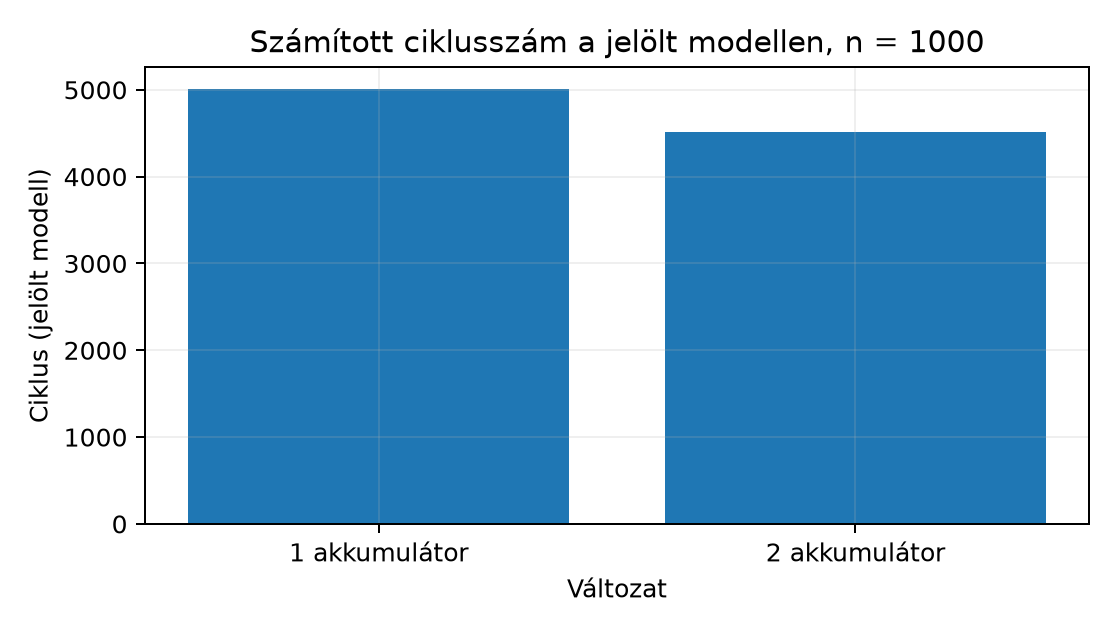

Ciklusonkénti levezetés a jelölt modellen. A modellben az utasítások sorrendben, ciklusonként egyesével lépnek be, és — a feltevések szerint — az elágazásnak nincs külön költsége. Várakozás nélkül egy $N$ végrehajtott utasításból álló futás $N + 3$ ciklus (a +3 a pipeline feltöltése). Meg kell tehát nézni, hol keletkezik várakozás:

Forwarding mellett a szomszédos függőség sem okoz várakozást, a lánc két tagja között pedig öt utasítás van. A lab_sum2-ben ugyanez a helyzet (ADD X7 → CMP X7: 0; LDR X6 → ADD X5: 0). Ebben a modellben tehát egyik változatban sincs stall, és a ciklusszám a végrehajtott utasítások számából adódik. $n = 1000$ esetén:

A különbség (kb. 10%) nem a függőségi lánc megtöréséből származik — a modellben a lánc nem okozott várakozást —, hanem abból, hogy a lab_sum2 két elemre 9, a lab_sum1 két elemre 10 utasítást hajt végre: a ciklusvezérlés aránya kisebb. Az utasításszámokat a laborban az emulátorral is megszámoltuk (lásd a Források szakaszt).

Mikor számít a függőségi lánc? A lánc akkor válik szűk keresztmetszetté, ha a lánc egy körének késleltetése nagyobb, mint amennyi idő alatt a gép a ciklus többi utasítását amúgy is végrehajtaná. Egyszeres kibocsátású gépen, $k$ utasításos ciklusmaggal és $L$ ciklus késleltetésű láncművelettel a modell szerint:

$$\text{ciklus/iteráció} = \max\left(k,\; L\right).$$

A fenti modellben $L = 1$ (továbbított ADD) és $k = 5$, ezért a lánc nem számít. Valós, többszörös kibocsátású (és gyakran sorrenden kívüli) magon a $k$ utasítás egy ciklusnál jóval rövidebb idő alatt is végrehajtódhat, a hosszabb késleltetésű láncműveletek (például lebegőpontos összeadás) pedig több ciklust igényelnek — ilyenkor a lánc dönt, és több akkumulátor valóban gyorsít. Hogy egy adott magon mennyit, azt ez a modell nem mondja meg: valós ciklusszámhoz egy megnevezett, fizikai AArch64 processzoron végzett mérés kell (lásd Mikrobenchmark készítése és eredmények értelmezése).

13.2.4.1 Két külön lépés: objektum és teljes labor

1. Csak objektummá fordítás — a ciklusmag statikus vizsgálatához elég az assembly-fájl:

# Target: AArch64 Linux; csak összeállítás és visszafejtés, futtatás nélkül.
aarch64-linux-gnu-as -o lab-pipe-sum.o lab-pipe-sum.s
aarch64-linux-gnu-objdump -d lab-pipe-sum.o

2. A teljes labor — a futtatáshoz teszthajtó is kell, amely a két változatot egy C-referenciával veti össze, a farokágat is lefedő $n$ értékekre. A lab-pipe-main.c tartalma:

/* lab-pipe-main.c — teszthajtó a lab-pipe-sum.s két függvényéhez. */
#include <stdio.h>

long lab_sum1(const long *a, long n);
long lab_sum2(const long *a, long n);

/* C-referencia; az elemek kicsik, előjeles túlcsordulás nem fordul elő. */
static long lab_sum_ref(const long *a, long n)
{
    long s = 0;
    for (long i = 0; i < n; i++) s = s + a[i];
    return s;
}

int main(void)
{
    static long a[1001];
    static const long ns[] = { 0, 1, 2, 3, 999, 1000, 1001 };
    int ok = 1;

    for (long i = 0; i < 1001; i++) a[i] = (i % 7) - 3;   /* -3..3 */

    for (unsigned k = 0; k < sizeof ns / sizeof ns[0]; k++) {
        long n = ns[k];
        long r = lab_sum_ref(a, n), s1 = lab_sum1(a, n), s2 = lab_sum2(a, n);
        int good = (s1 == r) && (s2 == r);
        printf("n=%4ld ref=%4ld sum1=%4ld sum2=%4ld %s\n",
               n, r, s1, s2, good ? "OK" : "HIBA");
        ok &= good;
    }
    return ok ? 0 : 1;
}

# Target: AArch64 Linux, qemu-user. Tiszta könyvtárban, a két fenti fájlból.
aarch64-linux-gnu-gcc -std=c17 -O2 -Wall -Wextra -static \
    lab-pipe-main.c lab-pipe-sum.s -o lab-pipe
qemu-aarch64 ./lab-pipe ; echo "exit=$?"

Várt kimenet:

n=   0 ref=   0 sum1=   0 sum2=   0 OK
n=   1 ref=  -3 sum1=  -3 sum2=  -3 OK
n=   2 ref=  -5 sum1=  -5 sum2=  -5 OK
n=   3 ref=  -6 sum1=  -6 sum2=  -6 OK
n= 999 ref=  -5 sum1=  -5 sum2=  -5 OK
n=1000 ref=  -3 sum1=  -3 sum2=  -3 OK
n=1001 ref=   0 sum1=   0 sum2=   0 OK
exit=0

A program a helyességet ellenőrzi; ciklusszámot nem mér, és a QEMU futási idejéből sem olvasható ki ciklusszám.

QEMU-korlát. A qemu-aarch64 user-mode emulátor (és a qemu-system-aarch64 is) nem ciklusra pontos: utasítás-szintű dinamikus fordítást (TCG) végez, és nem modellezi a valós pipeline hosszát, a forwarding-késleltetést vagy a kibocsátási korlátokat. Az itt megadott ciklusszámok a jelölt modellből számított értékek; a QEMU-ból csak az utasítás-viselkedés és a helyesség ellenőrizhető, relatív időmérésre is csak nagyon fenntartással. Valós ciklusszámhoz fizikai AArch64 host és pl. hardveres teljesítményszámláló szükséges (lásd Mikrobenchmark készítése és eredmények értelmezése).

13.2.5 Hibák és ellenpróbák

Hiba 1: a QEMU futási időből ciklusszámra következtetni. Tünet: két implementáció time-különbsége nem korrelál a levezetett ciklusszámmal. Hipózis: QEMU TCG nem pipeline-modellez. Adatgyűjtés: qemu-aarch64 -d in_asm és objdump -d összehasonlítás. Egy változtatás: hardver nélkül csak az utasításszám és a statikus elemzés marad; mérés fizikai hostra tolása.

Hiba 2: a modell várakozásmentességét valós gépre átvinni. A jelölt modellben a továbbított load-use és ALU-függőség 0 stallt ad. Valós magon a load-to-use késleltetés általában nagyobb, és mikroarchitektúrától függ — nem ISA-szabály, ezért egy konkrét számot sem lehet „kötelezőnek” tekinteni. Ellenpróba: fizikai gépen mérjük ugyanazt a ciklust úgy is, hogy az LDR és a fogyasztó közé független utasítást teszünk; ha az idő csökken, a betöltés késleltetése számított.

Hiba 3: az utasításszámot a ciklusszámmal azonosítani. Ha egy ciklusmag 8 utasítás, az nem jelenti azt, hogy 8 ciklus/iteráció: ha van benne 1 cikluson átívelő lánc, a mag hosszabb lehet, mint az utasításszám.

Hiba 4: a fordító optimalizálására hagyatkozni vakon. A -O2/-O3 sokszor megtöri a függőségeket, de nem garantált; az objdump -d megmutatja a tényleges ütemezést. Ellenpróba: a kódot -O0-val és -O3-mal is disassemblálni és a ciklusmag utasításlistáját összevetni.

Hiba 5: az utasítás-átrendezést (instruction scheduling) összekeverni a program-szemantika megváltoztatásával. Az ütemezés csak olyan utasításokat cserélhet fel, amelyek között nincs adat- vagy vezérlési függőség. Az átrendezés ötlete fogalmi szinten: a termelő és a fogyasztó közé független utasításokat ékelünk, hogy a stall „hasznos” munkával teljen. Ellenpróba: a cserélt utasítások operandushalmazainak metszetét ellenőrizzük.

13.2.6 Feladatok

1. feladat (magyarázó, alapszint — cél: megértés-ellenőrzés). Rajzolja fel az alábbi utasítássor pipeline-diagramját a jelölt modellben (nincs forwarding), és adja meg az összes ciklusszámot:

MUL  X1, X2, X3
ADD  X4, X1, X5
ADD  X6, X4, X5

Hány stall ciklus keletkezik, ha forwarding elérhető?

2. feladat (implementációs, középszint — cél: rutinépítés). Írjon A64 assembly-t egy int64_t dot_product(const int32_t *a, const int32_t *b, int n) függvényre, amely 64 bites szorzatok összegét adja vissza. Feltétel: az összeg elfér int64_t-ban; n <= 0 esetén az eredmény nulla. Azonosítsa a ciklusmag függőségi láncait, majd alakítsa át két párhuzamos akkumulátorra. Adja meg a módosítás előtti és utáni várható ciklus/iterációt a jelölt modellen, és indokolja a különbséget.

3. feladat (hibakeresési/mérési, középszint — cél: rutinépítés). Fordítsa le a kidolgozott példa sum_seq-ét -O0 és -O2 szinten. objdump -d-vel hasonlítsa össze a generált ciklusmag-utasításokat. Mutassa meg, hol töri meg a fordító a függőségi láncot, és hol nem. Magyarázza meg, miért nem elfogadható a QEMU futási idejéből ciklusszámra következtetni, és nevezze meg, milyen mérési módszer adna hiteles adatot.

13.2.7 Megoldások

1. megoldás — Segítség. Rajzold fel mindhárom utasítás F/D/E/W négyzetrácsát ciklusonként; a D fokozat csak akkor indulhat, ha a termelő W fokozata már lezárult (forwarding nélkül) vagy E fokozata lezárult (forwarding mellett).

1. megoldás — Teljes megoldás. Nincs forwarding: MUL W-je a 4. ciklus végén zárul, ADD X4 D-je csak az 5. ciklusban indulhat → 2 stall; a fogyasztó ADD X6 ugyanígy 2 stallt kap az előző ADD X4-hez képest. Teljes ciklusszám: $3 + 3 + 2 + 2 = 10$ ciklus. Forwarding mellett az ALU→ALU láncokon a stall 0-ra csökken, így az összes ciklusszám $3 + 3 = 6$ (független esettel azonos).

2. megoldás — Segítség. A legbelső LDR→MUL→ADD lánc egyetlen akkumulátorral (X0) cikluson átívelő láncot alkot — hogyan lehet két független X0/X8-szerű akkumulátort bevezetni, hasonlóan a fejezet sum_seq kétakkumulátoros átalakításához?

2. megoldás — Teljes megoldás. Egy akkumulátoros változat:

        // x0=0, x1=a, x2=b, x3=0, x4=n
        // a és b: int32_t; az összeg int64_t, túlcsordulás nélkül
        CMP   X3, X4
        B.GE  dot_done
loop:
        LDRSW X5, [X1, X3, LSL #2]
        LDRSW X6, [X2, X3, LSL #2]
        MUL   X7, X5, X6
        ADD   X0, X0, X7
        ADD   X3, X3, #1
        CMP   X3, X4
        B.LT  loop
dot_done:

A függőségi lánc: ADD X0 → ADD X0 iterációkon át, valamint LDR → MUL → ADD a magon belül. Két akkumulátorral az ADD X0 és az ADD X8 független lesz, és a MUL is kettéválik. A jelölt modellben (egyszeres kibocsátás, 1 ciklusos továbbított műveletek) a lánc így sem okozott várakozást, mert két ADD X0 között 7 utasítás van; a nyereség itt is csak a ciklusvezérlés kisebb arányából jön. Számold meg a kétakkumulátoros változat elemenkénti utasításszámát, és ebből add meg a modell szerinti ciklus/elem értéket. A lánc megtörése akkor számít, ha a láncművelet késleltetése meghaladja a ciklus többi munkájának idejét — például többszörös kibocsátású magon vagy hosszú késleltetésű szorzásnál —, de ezt csak mérés dönti el.

3. megoldás — Segítség. Gondold át, mit kell garantálnia az -O0-nak (minden változó bármikor megfigyelhető legyen) — ez miért kényszerít ki extra load/store láncot az akkumulátor körül, amit -O2 elkerülhet?

3. megoldás — Teljes megoldás. -O0 mellett a fordító gyakran minden iterációban kiírja/beolvassa az s-t a verembe, ami extra load/store láncot ad és rontja az ütemezést. -O2 mellett s regiszterben marad, és a fordító néha maga is unroll-ol és több akkumulátort vezet be. A lánc nem mindig törik meg: a -O2 is hagyhat szigorúan sorrendi ADD-sorozatot. A QEMU futási ideje TCG-alapú, nem pipeline-modellező, ezért relatív ciklusszámra alkalmatlan; hiteles adathoz fizikai AArch64 host és hardveres PMU-számláló (pl. perf stat cycles eseménnyel) szükséges, és ott is jelölni kell a QEMU-tól eltérő futási feltételeket.

13.2.8 Rövid összefoglaló

A pipeline átlapolással növeli az áteresztőképességet: egy négyfokozatú modellben a latency 4 ciklus marad, de a throughput elérheti az 1 utasítás/ciklust. Az adatfüggőségi akadály (RAW) akkor keletkezik, ha a fogyasztó a termelő eredményét a rendelkezésre állás előtt akarja olvasni: a jelölt modellben forwarding nélkül 2 stall, forwarding mellett ALU→ALU esetben 0 stall adódik, és a modell a load-use esetet is így kezeli (a valós load-to-use késleltetés mikroarchitektúra-függő). A ciklusvesztés azonos időkonvenció mellett $\max(0, c_\text{available} - c_\text{required})$. A modellben a kétakkumulátoros összegzés csak a ciklusvezérlés arányát csökkenti; a függőségi lánc többszörös kibocsátású vagy hosszú késleltetésű esetben dönt, amit mérni kell. A QEMU nem ciklusra pontos, ezért az itt szereplő ciklusszámok a modellből számított értékek.

Továbbhasznált definíciók: - Adatfüggőségi akadály (data hazard): a fogyasztó operandusa olyan érték, amelyet egy korábbi, még a pipeline-ban lévő utasítás állít elő, és nincs időben elérhető útvonal. - Forwarding: az eredmény visszaírás előtti továbbítása a termelő kimenetéről a fogyasztó bemenetére. - Cikluson átívelő függőség (loop-carried dependency): egy iteráció eredményére a következő iteráció számítása épül.

13.2.9 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Arm A-profile architektúra-dokumentáció — A64 utasítások, memóriahozzáférés. Ellenőrizve: a link él; a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
• QEMU dokumentáció — user-mode és system-mode emuláció, TCG-korlátok. Tartalmilag ellenőrizve: a hivatalos user-mode dokumentáció (qemu.org/docs/master/user/main.html) semmit nem állít a cache-hierarchia, a pipeline vagy a ciklus-pontosság modellezéséről; a „nem ciklusra pontos” állítás a TCG ismert tervezési elvéből következik (funkcionális, utasításszintű emulátor), nem egy explicit QEMU-dokumentált korlátból. A hivatkozott dokumentáció emellett a master, nem egy konkrét kiadott verzió állapotát tükrözi.
• GNU assembler kézikönyv — AArch64 szintaxis, szekciók. Tartalmilag ellenőrizve: a jelenlegi kiadás binutils 2.47.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak:

• A négyfokozatú, sorrendi modell és a belőle származó ciklusszámok didaktikusak; egy konkrét ARM mag pipeline-mélysége, forwarding-útvonalai és kibocsátási korlátai eltérnek, ezért a tényleges ciklus/iteráció gépenként és modellenként más.
• A load-to-use késleltetés valós magokon mikroarchitektúra-függő, nem ISA-szabály; a négyfokozatú modell szándékosan 0 extra várakozással számol.
• A lab-pipe teszthajtó kimenetét és a két függvény végrehajtott utasításszámát ($n = 1000$: 5007 és 4514) helyettesítő eszközlánccal mértük — zig cc (Clang, musl), Unicorn-alapú AArch64 emulátorban, utasításszámláló hookkal —, nem a könyv GNU/qemu-aarch64 környezetében. A ciklusszámok ebből a modell szerint számítottak, nem mértek.
• A QEMU TCG ciklus-pontosságának mértéke verziófüggő; a dokumentáció ezt nem garantálja cikluspontosként, ezért minden relatív mérés jelölt és illusztratív.
• A fordítói optimalizálás utasítás-átrendezése (instruction scheduling) GCC-verzió- és szintfüggő; a konkrét viselkedés az adott Ubuntu 24.04-es gcc-aarch64-linux-gnu buildjében ellenőrizendő.
