13.4 Mikrobenchmark készítése és eredmények értelmezése

13.4.1 Motiváció: a mérés mint mérnöki műszer

Egy assembly-optimalizálás akkor válik mérnöki döntéssé, ha a „gyorsabbnak tűnik” helyett mérhető, ismételhető és értelmezhető adatunk van. A C-fejlesztő gyakran egyetlen time-futásból következtet, pedig a modern AArch64 rendszerben az eredményt cache-állapot, frekvencia-skálázás, ütemező, megszakítások és a QEMU TCG emulációs sajátosságai is torzítják. Ez az alfejezet egy újrafelhasználható mikrobenchmark-sablont ad, és megmutatja, hogyan kell az eredményt táblázatban, ábrán és mérnöki korlátokkal együtt közölni. A fejezet korábbi mérései — cache-viselkedés a049, pipeline-akadályok a050, elágazás-előrejelzés a051 — csak közös statisztikai keretben hasonlíthatók össze. A NEON-mérés tanulsága a048 szintén ide fut ki: gyorsulást csak azonos bemeneten, ismételt futással, mediánnal és szóródással szabad közölni.

13.4.2 Definíció és hatókör

Mikrobenchmark: kis, izolált kódrészlet (kernel) ismételt, kontrollált futtatása, amelynek célja egy konkrét gépi szintű hatás — például memóriahozzáférési minta, adatfüggőség vagy elágazás-kiszámíthatóság — relatív költségének becslése. Nem azonos egy teljes alkalmazás benchmarkjával: itt nem a felhasználói élményt, hanem egy mechanizmust mérünk.

A sablon A64 ISA-szemléletű, Linux user-mode környezetben fut: qemu-aarch64 alatt vagy natív AArch64 hoston. Előfeltétel, hogy a kernel önmagában is összeálljon, a mérési kör pedig képes legyen a hőmérséklet, frekvencia és rendszerterhelés legalább kvalitatív kontrolljára. QEMU-ban a kapott idő emulációs idő, nem target-ciklusszám; a QEMU TCG nem modellezi hardverhűen a cache-t, a pipeline-t és a branch predictort. Ezért a mikrobenchmark QEMU-ban elsősorban algoritmikus és utasításszámbeli különbségeket mutat, mikroarchitektúra-hatást csak natív AArch64 hardveren lehet validálni.

A mérési lánc négy részből áll: kernel, harness, statisztika, értelmezés. A kernel a mérendő assembly vagy C függvény. A harness méri az időt és ismétel. A statisztika mediánt, átlagot, interkvartilis terjedelmet (IQR) és kiugró értékeket számol. Az értelmezés a kontrollkísérletekkel együtt mondja meg, mit jelent az adat.

13.4.3 A mikrobenchmark-sablon

A sablon kötelező lépései:

1. Bemelegítés (warm-up). Az első futások feltöltik a cache-t, a TLB-t, a branch predictorokat, és QEMU-ban a TCG translation cache-t. A bemelegítő futásokat nem mérjük, csak a rendszer állapotát visszük közel egy stabil pontra. Általában 3–10 bemelegítés elég, de a pontos szám a kernel hosszától függ.

2. Ismétlés. Egyetlen mérés helyett sok mintát veszünk. Egy mintán belül a kernel többször fut (belső iteráció), hogy az idő nagyobb legyen, mint az óra felbontása. A mintákból statisztikát számolunk. A cél nem a legjobb vagy legrosszabb érték, hanem a jellemző érték és a szóródás.

3. Medián és átlag. A medián robusztus a szélsőséges értékekre; az átlag érzékeny rájuk. Mindkettőt érdemes közölni. Ha a medián és az átlag lényegesen eltér, valószínűleg kiugró értékek vagy aszimmetrikus eloszlás van.

4. Kiugró érték (outlier) kezelése. Egyetlen mérés nem elég, mert egy megszakítás, laphiba vagy frekvenciaváltás könnyen 10–100× torzít. Az IQR-alapú szabály: $IQR = Q_3 - Q_1$, kiugró az az érték, amely kívül esik a $[Q_1 - 1{,}5 \cdot IQR,\; Q_3 + 1{,}5 \cdot IQR]$ intervallumon. A kiugrókat nem kell feltétlenül törölni; számoljuk meg, és közöljük. A hallgatói jegyzőkönyvben a nyers minták is maradjanak meg.

5. Kontrollmérés. Minden kísérlethez tartozzon baseline: például üres ciklus, azonos hosszú de független lánc, vagy szekvenciális hozzáférés. Az arány csak azonos feltételek mellett értelmezhető.

13.4.4 Kidolgozott példa: cache-érzékeny összegzés

Munkakönyvtár: ~/arm-labor/a64/a052/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/a64/a052
cd ~/arm-labor/a64/a052

Az alábbi A64 assembly kernel egy long tömböt összegez, megadott bájt-lépéssel. stride=8 szekvenciális, stride=64 cache-line léptetésű hozzáférést jelent (64 bájtos cache-sort feltételezve). A kernel önmagában nem tartalmaz cache-optimalizálást; éppen a memóriahozzáférési minta mérése a cél. A lab-a052-sum.S tartalma:

// lab-a052-sum.S — A64 ISA, AArch64 Linux; GNU as.
// long lab_sum_stride(const long *p, long n, long stride)
// x0 = p, x1 = n, x2 = stride bájtban. Levélfüggvény, CFI nélkül (lásd a029).
    .text
    .p2align 2
    .global lab_sum_stride
    .type lab_sum_stride, %function
lab_sum_stride:
    mov x3, #0              // sum = 0
    cmp x1, #0
    b.le 2f
1:
    ldr x4, [x0]            // A64: 64 bites betöltés
    add x3, x3, x4
    add x0, x0, x2          // következő cím
    subs x1, x1, #1
    b.ne 1b
2:
    mov x0, x3
    ret
    .size lab_sum_stride, .-lab_sum_stride

    .section .note.GNU-stack,"",%progbits

Két kísérlet, két különböző kérdés. Ha az elemszám rögzített, a nagyobb lépés nemcsak a cache-sorok kihasználását változtatja meg, hanem a bejárt memóriatartományt is: $n = 65\,536$ elemnél stride=8 mellett 512 KiB-ot, stride=64 mellett közel 4 MiB-ot jár be a kernel, más lap- és TLB-igénnyel. Az eltérés ezért nem rendelhető kizárólag egyetlen cache-mechanizmushoz. A harness ezért két üzemmódot ismer:

Egyik kísérlet sem választ le teljesen egyetlen mechanizmust (például a hardveres előbetöltés mindkettőben szerepet játszhat); a kettő együtt mutatja meg, mennyi múlik a tartományon és mennyi a lépésen. A napló ezért minden sorban kiírja az üzemmódot, n-t, stride-ot és bytes-t.

A C harness bemelegít, ismétel, majd mediánt, átlagot és IQR-t számol. A mérési időt az ismétlésszámmal és az elemszámmal is osztjuk, így az egység ns/elem. A lab-a052-bench.c tartalma:

/* lab-a052-bench.c — stride-mikrobenchmark két kísérleti üzemmóddal.
 * Használat: lab-a052 STRIDE [n|span]
 *   n    (alapértelmezés): rögzített elemszám, n = LAB_N; a bejárt tartomány a stride-dal nő
 *   span : rögzített tartomány, bytes = LAB_SPAN; az elemszám n = bytes / stride */
#define _POSIX_C_SOURCE 200809L
#include <errno.h>
#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <time.h>

extern long lab_sum_stride(const long *p, long n, long stride);

#ifndef LAB_N
#define LAB_N    (1L << 16)          /* 65 536 elem */
#endif
#ifndef LAB_SPAN
#define LAB_SPAN ((size_t)4 << 20)   /* 4 MiB */
#endif
#ifndef INNER
#define INNER 1000
#endif
#define WARMUP 3
#define SAMPLES 31

static int cmp_double(const void *a, const void *b) {
    double da = *(const double *)a, db = *(const double *)b;
    return (da > db) - (da < db);
}

static double now_ns(void) {
    struct timespec t;
    if (clock_gettime(CLOCK_MONOTONIC, &t) != 0) { perror("clock_gettime"); exit(2); }
    return (double)t.tv_sec * 1e9 + (double)t.tv_nsec;
}

static double measure_once(const long *p, long n, long stride) {
    volatile long sink = 0;
    double t0 = now_ns();
    for (int i = 0; i < INNER; i++)
        sink += lab_sum_stride(p, n, stride);
    double t1 = now_ns();
    __asm__ volatile("" : : "r"(sink) : "memory");
    return (t1 - t0) / INNER / n;
}

static int usage(void) {
    fputs("Hasznalat: lab-a052 STRIDE [n|span]\n"
          "  STRIDE: pozitiv, sizeof(long)-gal oszthato bajtlepes\n", stderr);
    return 2;
}

int main(int argc, char **argv) {
    char *end = NULL;
    errno = 0;
    long stride = (argc > 1) ? strtol(argv[1], &end, 0) : (long)sizeof(long);
    if (argc > 3 || errno || (argc > 1 && (!*argv[1] || *end)) ||
        stride <= 0 || (size_t)stride % sizeof(long))
        return usage();
    int fixed_span = 0;
    if (argc > 2) {
        if (strcmp(argv[2], "span") == 0) fixed_span = 1;
        else if (strcmp(argv[2], "n") != 0) return usage();
    }

    long n;
    size_t bytes;
    if (fixed_span) {
        bytes = LAB_SPAN;
        n = (long)(bytes / (size_t)stride);         /* (n-1)*stride + 8 <= bytes */
        if (n < 2) return usage();
    } else {
        n = LAB_N;
        if ((size_t)stride > (SIZE_MAX - sizeof(long)) / (size_t)(n - 1)) return 2;
        bytes = (size_t)(n - 1) * (size_t)stride + sizeof(long);
    }

    long *p = malloc(bytes);
    if (!p) return 1;
    for (long i = 0; i < n; i++)
        *(long *)((unsigned char *)p + (size_t)i * (size_t)stride) = i;
    /* Helyességi ellenőrzés a mérés előtt: a kernel tényleg az n elemet összegzi. */
    if (lab_sum_stride(p, n, stride) != n * (n - 1) / 2) { free(p); return 1; }

    volatile long sink = 0;
    for (int w = 0; w < WARMUP; w++)
        sink += lab_sum_stride(p, n, stride);

    double t[SAMPLES];
    for (int s = 0; s < SAMPLES; s++)
        t[s] = measure_once(p, n, stride);

    qsort(t, SAMPLES, sizeof t[0], cmp_double);
    double sum = 0.0;
    for (int s = 0; s < SAMPLES; s++) sum += t[s];
    double mean = sum / SAMPLES;
    double median = t[SAMPLES / 2];
    double q1 = t[SAMPLES / 4];
    double q3 = t[(3 * SAMPLES) / 4];

    printf("mod=%s n=%ld stride=%ld bytes=%zu median=%.3f ns/elem mean=%.3f ns/elem IQR=%.3f\n",
           fixed_span ? "span" : "n", n, stride, bytes, median, mean, q3 - q1);
    free(p);
    return 0;
}

Az eredmény felhasználása nem helyességi garancia. A volatile sink és az üres asm volatile akadály azt akadályozza meg, hogy a fordító a hívásokat mint felesleges munkát elhagyja. Arról azonban nem szól, hogy a kernel azt számolja-e, amit kell, vagy hogy a mért ciklus azonos-e a vizsgálttal. Ezt három külön lépés adja: a mérés előtti összegellenőrzés (n * (n - 1) / 2), a aarch64-linux-gnu-objdump -d --disassemble=lab_sum_stride ellenőrzése, és az, hogy a kernel külön assembly-fájlban van, így a C-fordító nem írhatja át.

Build és futtatás a fenti két fájlból, qemu-user módban, illetve natív AArch64 hoston:

aarch64-linux-gnu-gcc -std=c17 -O2 -Wall -Wextra -static \
    -o lab-a052 lab-a052-bench.c lab-a052-sum.S
# 1. kísérlet: rögzített elemszám
qemu-aarch64 ./lab-a052 8
qemu-aarch64 ./lab-a052 64
# 2. kísérlet: rögzített memóriatartomány
qemu-aarch64 ./lab-a052 8 span
qemu-aarch64 ./lab-a052 64 span
# natív AArch64 hoston ugyanez qemu-aarch64 nélkül, pl.: ./lab-a052 64 span

A kimenet formája (a bytes értékei a fenti definíciókból számítottak; az időértékek hipotetikusak, nem mértek):

mod=n n=65536 stride=8 bytes=524288 median=4.20 ns/elem mean=4.31 ns/elem IQR=0.18
mod=n n=65536 stride=64 bytes=4194248 median=4.85 ns/elem mean=5.02 ns/elem IQR=0.27
mod=span n=524288 stride=8 bytes=4194304 median=... ns/elem mean=... ns/elem IQR=...
mod=span n=65536 stride=64 bytes=4194304 median=... ns/elem mean=... ns/elem IQR=...

QEMU-ban a különbség jellemzően kicsi, mert a TCG nem modellezi a cache-t. Natív AArch64-en a cache-line léptetés lassulása nagyobb lehet; a mértékét és azt, hogy mennyi jut belőle a tartományra (1. kísérlet) és mennyi a lépésre (2. kísérlet), mérni kell. A példa tanulsága: a sablon képes adatot adni, de az adat értelmezése mindig tartalmazza a platform korlátját és a kísérlet felépítését.

13.4.5 Eredmény-összefoglaló táblázat és numerikus ábra

A fejezet három mérése — cache, pipeline, branch — közös táblázatban foglalható össze. Az értékek itt illusztratívak, nem mért hardveradatok.

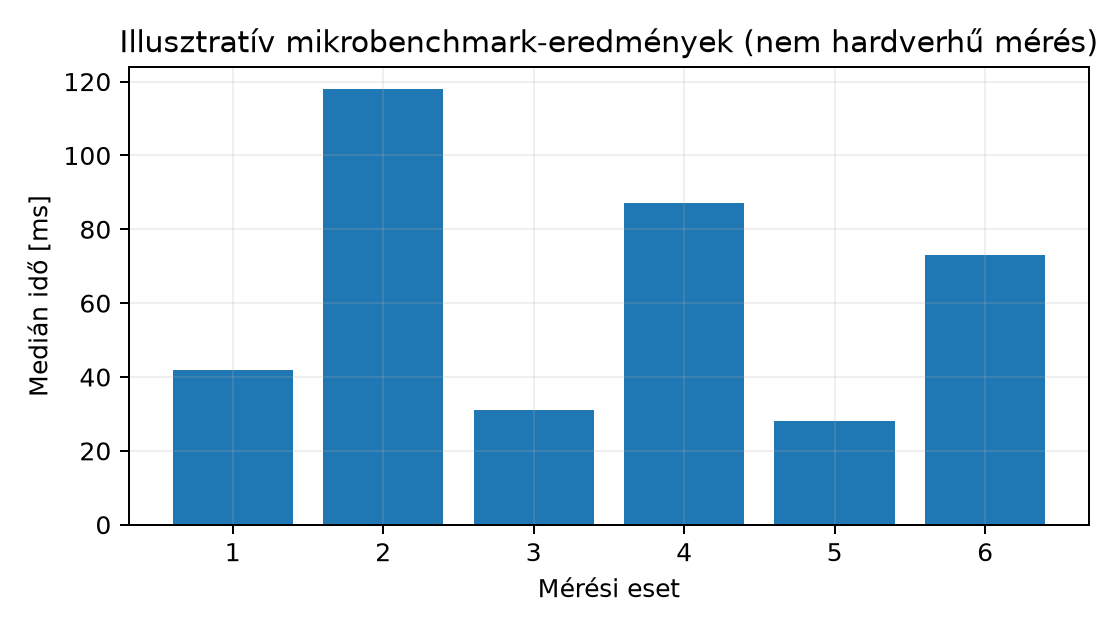

Ugyanez numerikus ábrán:

Az ábra és a táblázat ugyanazt az értelmezési keretet kéri. Először normalizáljunk a baseline-hoz: minden arány az A változat mediánjához viszonyít. Másodszor nézzük az IQR-t: ha az IQR nagyobb, mint a két medián különbsége, a következtetés bizonytalan. Harmadszor ellenőrizzük a kontrollelemeket: cache-nél a munkahalmaz méretét, pipeline-nál az utasításszámot, branch-nél az elágazások számát. Végül a platformot: QEMU-ban a három közül egyik mikroarchitektúra-hatás sem mérhető hardverhűen, ezért a QEMU-eredmény csak relatív, emulációs jelzés.

13.4.6 Mire NEM használható ez a sablon

A mikrobenchmark-sablon nem ad hardverhű ciklusszám-garanciát. Nem alkalmas valós idejű határidők igazolására, mert a legrosszabb végrehajtási idő (WCET) nem mediánból származik. Nem használható különböző mikroarchitektúrák összehasonlítására önmagában: egy Cortex-A76 és egy QEMU TCG által mért idő nem ugyanaz a mérőszám. Nem helyettesíti az alkalmazásszintű benchmarkot, mert a teljes program viselkedését nem írja le. Nem ad biztonsági tanúsításhoz elegendő bizonyítékot. Végül nem megbízható, ha a kernel túl rövid az óra felbontásához, ha a fordító kioptimalizálja, vagy ha a mérést frekvencia-skálázás, termikus throttling vagy zajos szomszédos folyamatok terhelik.

13.4.7 Tipikus hibák és ellenpróbák

• Nincs bemelegítés. Tünet: az első minta kiugróan lassabb. Ellenpróba: dobjuk el az első $N$ mintát, és nézzük a medián stabilitását.
• Egyetlen mérés. Tünet: másodpercenként változó eredmény. Ellenpróba: 31 minta, medián és IQR közlése.
• A fordító eltünteti a kernelt. Tünet: 0 ns vagy azonos idő minden változatra. Ellenpróba: volatile sink, asm volatile memória-akadály, vagy a függvény külön assembly fájlban.
• QEMU-t hardverként kezeljük. Tünet: cache/pipeline/branch hatás eltűnik. Ellenpróba: natív AArch64 futtatás, vagy a következtetés korlátozása emulációs jelzésre.
• Kiugrók elrejtése. Tünet: túl szép medián. Ellenpróba: nyers hisztogram vagy legalább az outlierek számának közlése.

13.4.8 Feladatok

1. (magyarázó, alapszint — cél: megértés-ellenőrzés) Fejtse ki, miért robusztusabb a medián, mint az átlag, amikor a mérési sorozatban megszakítások és laphibák vannak. Adjon példát olyan számsorra, ahol az átlag félrevezető, a medián nem.

2. (implementációs, középszint — cél: rutinépítés) Egészítse ki a C harness-t $Q_1$, $Q_3$ és az IQR-alapú kiugróérték-számlálás számításával. Futtassa stride=8 és stride=64 értékkel, majd készítsen táblázatot.

3. (hibakeresési/mérési, középszint — cél: rutinépítés) A hallgató azt tapasztalja, hogy stride=8 és stride=64 esetén azonos mediánt kap, QEMU-ban. Adjon legalább három lehetséges magyarázatot, és mindegyikhez egy ellenőrző lépést.

4. (értelmezési, alapszint — cél: megértés-ellenőrzés) A táblázatban a cache-arány 2,81, a branch-arány 2,61. Miért nem szabad azt mondani, hogy „a cache nagyobb hatású, mint a branch”, ha a mérések különböző platformon és különböző kontrollelemekkel készültek?

13.4.9 Megoldások

1. megoldás — Segítség. Képzelj el egy mérési sorozatot, ahol a legtöbb érték közel azonos, de EGYETLEN minta sokszorosan nagyobb (pl. egy megszakítás miatt) — mit tesz ez az átlaggal, és mit a rendezett sorozat középső elemével?

1. megoldás — Teljes megoldás. Ha a sorozat például $[10, 11, 10, 12, 500]$ ns, az átlag $108{,}6$ ns, a medián $11$ ns. A $500$ ns egy megszakítás vagy laphiba miatti kiugró érték. A medián azt mondja, hol van a tipikus futás; az átlag a szélsőség miatt eltolódik. Ezért kell mediánt és IQR-t közölni.

2. megoldás — Segítség. A rendezett mintatömbben $Q_1$ és $Q_3$ egyszerűen a negyedelő indexek — ugyanúgy indexelhetők, mint ahogy a median már most a SAMPLES/2 indexet használja.

2. megoldás — Teljes megoldás. A rendezett minta negyedelő pontjai adják $Q_1$-et és $Q_3$-at. Az IQR $Q_3-Q_1$. A kiugróérték-számlálás feltétele: x < Q1 - 1.5*IQR || x > Q3 + 1.5*IQR. A táblázatban a medián mellett az outlierek számát is fel kell tüntetni. Helyes eredmény: a stride növelése QEMU-ban kicsi vagy nulla különbséget mutathat, natív hardveren viszont a cache-hatás miatt nagyobb mediánt és esetleg nagyobb IQR-t ad.

3. megoldás — Segítség. Gondold át külön-külön: mit tud(hat) a QEMU TCG a cache-ről; mekkora a ténylegesen bejárt munkahalmaz a választott $n$-nél; biztos, hogy a fordító valóban lefuttatja a ciklust minden iterációban?

3. megoldás — Teljes megoldás. Lehetséges okok: (a) a QEMU TCG nem modellezi a cache-t, ezért a stride hatása eltűnik; ellenőrzés: natív AArch64 futtatás. (b) a munkahalmaz kisebb, mint a cache, és a stride nem elég nagy; ellenőrzés: növeljük $n$-t és a stride-ot. (c) a fordító kioptimalizálta a tömb bejárást; ellenőrzés: objdump -d a kernel disassemblyjén, és volatile/asm akadályok ellenőrzése. (d) az óra felbontása vagy a kernel túl rövid; ellenőrzés: növeljük az INNER értéket.

4. megoldás — Segítség. Nézd meg a fejezet “Mire NEM használható” szakaszát — mi hiányzik ahhoz, hogy két KÜLÖNBÖZŐ mérési eset arányait közvetlenül összevethesd?

4. megoldás — Teljes megoldás. Az arány önmagában nem összehasonlítható, mert más a mérési platform, más a kontrollelem, és a QEMU nem modellezi egyik mechanizmust sem hardverhűen. A cache-arányt befolyásolja a munkahalmaz mérete, a branch-arányt az elágazásminta hossza és a prediktor állapota. Csak azonos platformon, azonos kernelhosszon és azonos statisztikai protokollal szabad összevetni.

13.4.10 Rövid összefoglaló

A mikrobenchmark izolált kernel ismételt, statisztikailag kezelt mérése. A sablon bemelegítést, sok mintát, mediánt, átlagot és IQR-t használ; a kiugrókat meg kell számolni, nem eltüntetni. A cache-, pipeline- és branch-mérések közös kerete a baseline-hoz normalizálás, a szóródás ellenőrzése és a kontrollelemek azonosítása. QEMU-ban az idő emulációs idő, mikroarchitektúra-hatás csak natív AArch64-en validálható. A sablon nem ad hardverhű ciklusszám-garanciát, és nem helyettesíti a valós idejű vagy alkalmazásszintű mérést.

Továbbhasznált definíciók: - Mikrobenchmark: izolált kódrészlet ismételt mérése statisztikai kiértékeléssel. - Medián: a rendezett minta középső értéke, robusztus a kiugrókra. - IQR: az interkvartilis terjedelem, $Q_3-Q_1$, a szóródás robusztus mérőszáma.

13.4.11 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Arm A-profile architektúra-dokumentáció — A64 utasítások, memóriahozzáférés, architektúra-profilos szemlélet. Ellenőrizve: a link él; a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
• QEMU dokumentáció — user-mode emuláció, TCG-korlátok, emulációs idő értelmezése. Tartalmilag ellenőrizve: a master ág hivatalos user-mode dokumentációja (user/main.html) nem állít semmit a cache-, pipeline- vagy branch-predictor-modellezésről — a fejezet szövegében szereplő “a QEMU TCG nem modellezi hardverhűen” állítás ezért nem egy explicit QEMU-dokumentált korlátból, hanem a TCG ismert tervezési elvéből (funkcionális, utasításszintű emulátor, nem cikluspontos szimulátor) következik. A dokumentáció emellett a master, nem egy konkrét kiadott verzió állapotát tükrözi.
• Arm Architecture Reference Manual for A-profile architecture (DDI0487) — A64 utasításkészlet hivatalos referenciája. Ellenőrizve: a link él (a developer.arm.com → support.arm.com átirányítás megerősített); JS-renderelt oldal, tartalmilag nem ellenőrizhető automatikus lekéréssel.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak: a lab-a052 mindkét üzemmódjának működését és argumentum-ellenőrzését helyettesítő eszközlánccal — zig cc (Clang, musl), Unicorn-alapú AArch64 emulátorban, kisebb LAB_N/LAB_SPAN/INNER értékekkel — futtattuk; az ott kapott időket nem közöljük. A QEMU TCG cache/pipeline/branch modellezésének aktuális részletei, a clock_gettime(CLOCK_MONOTONIC) tényleges felbontása a célplatformon, a frekvencia-skálázás és termikus throttling hatása, valamint a konkrét natív AArch64 hardver viselkedése külön validálást igényel. Az itt szereplő numerikus értékek hipotetikus, illusztratív példák, nem mért eredmények.
