13.1 Cache-hierarchia és a memóriahozzáférési minták hatása

13.1.1 Motiváció: ugyanaz a ciklus, tízszeres idő

Vegyünk két olyan assembly rutint, amelyek utasításszámban, elágazásban és regiszterhasználatban szinte azonosak, mégis drasztikusan eltérő futási időt mutatnak. Mindkettő egy nagy int tömböt jár be: az egyik minden elemet sorban érint, a másik minden lépésben több ezer bájtot ugrik. A különbség oka nem az utasításokban, hanem a memóriahozzáférési mintában rejlik. Ez az alfejezet megmutatja, hogyan épül fel a cache-hierarchia, miért számít a sorrend, és hogyan mérhető ez assembly szinten — a korlátok őszinte jelölésével.

Az a023 alfejezetben már láttuk, hogyan indexelünk egy tömböt skálázott regisztereltolással. Most azt vizsgáljuk, mitől lesz egy ilyen bejárás gyors vagy lassú.

13.1.2 Definíció: cache, cache-sor, lokalitás

A cache (gyorsítótár) egy kicsi, gyors memória a processzor és a főmemória között. Célja, hogy a gyakran használt adatokat közel tartsa a maghoz, mert a főmemória (DRAM) elérése nagyságrendekkel lassabb.

A cache nem bájtokként, hanem cache-sorként (cache line) mozgat adatot. Egy cache-sor tipikusan 64 bájt. Amikor a processzor egy bájtot kér, a hardver a teljes sort betölti a cache-be. Ez a térbeli lokalitás (spatial locality) kihasználása: ha egy címre hivatkozunk, valószínűleg a szomszédos címekre is hamarosan szükség lesz.

A temporális lokalitás (temporal locality) ezzel rokon fogalom: ha egy adatot egyszer elértünk, rövid időn belül újra elérhetjük, ezért érdemes a cache-ben tartani. A mi vizsgálataink elsősorban a térbeli lokalitásra épülnek.

13.1.3 Cache-hierarchia

A modern processzorok több cache-szintet használnak:

A táblázat értékei jellemző tartományok, nem konkrét hardverre vonatkozó mérések. A pontos méret és latencia processzorfüggő, ezért minden konkrét állítást hardverhez kell kötni.

A hierarchia lényege: minél közelebb van az adat a maghoz, annál gyorsabb az elérés, de annál kisebb a kapacitás. Az L1 tipikusan két részre oszlik: utasítás-cache (I-cache) és adat-cache (D-cache). Az itteni vizsgálatok az adat-cache-re vonatkoznak.

13.1.4 Cache-sor és térbeli lokalitás

Tegyük fel, hogy egy 64 bájtos cache-sorba 16 darab 32 bites int fér bele. Sorrendi olvasásnál:

elem 0, 1, 2, ..., 15   -> egy cache-sor betöltése, mind a 16 elem elérhető
elem 16, 17, ..., 31    -> következő cache-sor betöltése

Minden betöltött cache-sor 16 elemet szolgálhat ki. Ez a térbeli lokalitás lehetősége: a vizsgált cache-szinten a sorbetöltések száma legfeljebb az elemszám 1/16-a. Hogy ebből ténylegesen hány DRAM-tranzakció lesz, azt a sorméret egyedül nem határozza meg. Számít, melyik cache-szintről beszélünk, mi volt korábban a cache-ben, mit tölt be előre a hardveres előbetöltő (prefetcher), és mekkora az asszociativitás.

Nagy stride-ú ugrálásnál viszont:

elem 0, 1024, 2048, ...  -> minden hozzáférés új cache-sor betöltését igényli

Egyetlen ilyen végigfutásban minden hozzáférés másik cache-sort érint, és abból csak egy elemet használunk: a betöltött 64 bájtból 60 bájt kihasználatlan, hacsak a sor nem marad a cache-ben addig, amíg a bejárás egy későbbi menete a szomszédos elemekért visszatér.

13.1.5 Kidolgozott példa: sorrendi vs. stride-os bejárás

Munkakönyvtár: ~/arm-labor/a64/a049/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/a64/a049
cd ~/arm-labor/a64/a049

Írjunk egy assembly programot, amely egy nagy tömböt sorrendben, majd nagy stride-pal jár be. A mérés QEMU-emulációban fut, ahol a cache-viselkedés nem hardverhű — ezt a példa után külön kiemeljük.

13.1.6 Sorrendi bejárás (A64 ISA)

// lab-seq-a049.s – sorrendi bejárás
// AArch64 (A64 ISA), Linux, qemu-aarch64 user-mode

    .section .data
    .balign 64              // cache-sor határára igazítunk
arr:
    .fill 1048576, 4, 1     // 4 MB, 1 048 576 darab 32 bites int, mind 1
    .set ARR_SIZE, 1048576

    .section .text
    .global _start
_start:
    mov x0, #0              // összeg
    ldr x1, =arr            // tömb alapcíme
    mov x2, #ARR_SIZE       // elemek száma
    mov x3, #0              // index

seq_loop:
    cmp x3, x2
    b.ge seq_done
    ldr w4, [x1, x3, lsl #2] // w4 = arr[x3]
    add x0, x0, x4           // összegzés
    add x3, x3, #1
    b seq_loop

seq_done:
    cmp x0, x2
    cset w0, ne
    mov x8, #93             // exit syscall
    svc #0

    .section .note.GNU-stack,"",%progbits

13.1.7 Stride-os bejárás (A64 ISA)

// lab-stride-a049.s – stride-os bejárás
// AArch64 (A64 ISA), Linux, qemu-aarch64 user-mode

    .section .data
    .balign 64
arr:
    .fill 1048576, 4, 1
    .set ARR_SIZE, 1048576
    .set STRIDE, 1024       // 1024 * 4 bájt = 4096 bájt ugrás

    .section .text
    .global _start
_start:
    mov x0, #0
    ldr x1, =arr
    mov x2, #ARR_SIZE
    mov x5, #0              // oszlop a stride szerinti bejarashoz
stride_column:
    mov x3, x5

stride_loop:
    cmp x3, x2
    b.ge stride_next_column
    ldr w4, [x1, x3, lsl #2]
    add x0, x0, x4
    add x3, x3, #STRIDE
    b stride_loop

stride_next_column:
    add x5, x5, #1
    cmp x5, #STRIDE
    b.lt stride_column
stride_done:
    cmp x0, x2
    cset w0, ne
    mov x8, #93
    svc #0

    .section .note.GNU-stack,"",%progbits

13.1.8 Build és futtatás

# Assemble és link
aarch64-linux-gnu-as -o lab-seq-a049.o lab-seq-a049.s
aarch64-linux-gnu-ld -o lab-seq-a049 lab-seq-a049.o
# elvárt: GNU_STACK RW
readelf -lW lab-seq-a049 \
  | awk '$1=="GNU_STACK"{f=$7} END{print "GNU_STACK", f; exit !(f=="RW")}'

# Futtatás QEMU user-mode-ban
qemu-aarch64 ./lab-seq-a049
echo $?   # várt: 0

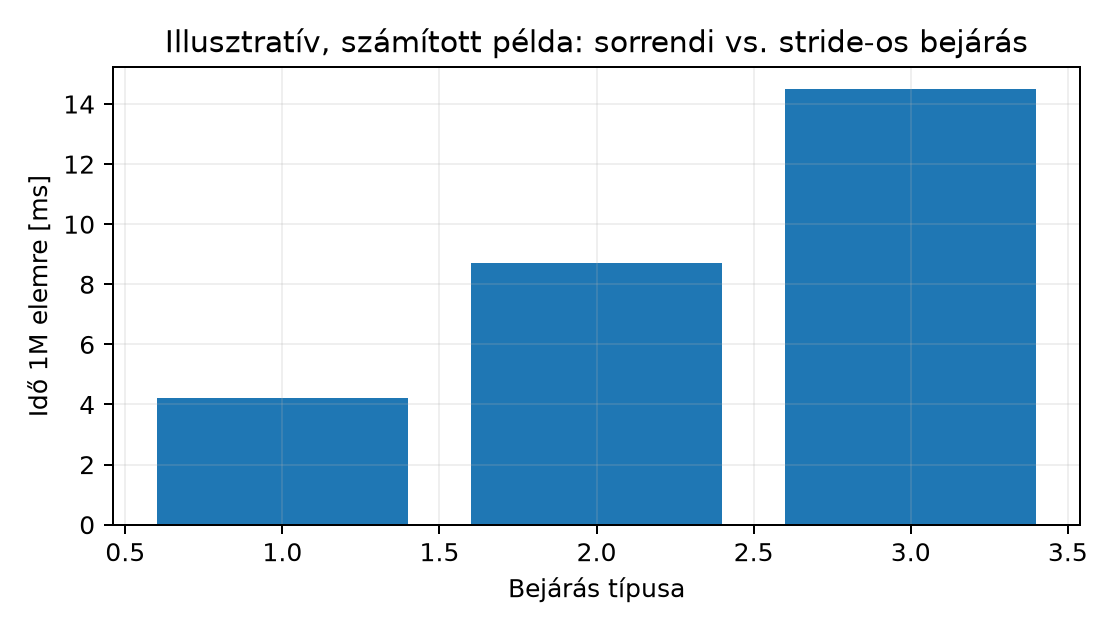

13.1.9 Mérés

Az időméréshez tisztán assemblyben a clock_gettime syscall használható, de bonyolult. Egyszerűbb a shell time parancsa vagy a perf eszköz. Az alábbi táblázat hipotetikus/illusztratív értékeket mutat, mert QEMU-emulációban a cache-viselkedés nem hardverhű.

Fontos: mindkét program azonos számú elemet dolgoz fel. A stride-os változat külső ciklusa az összes maradékosztályt bejárja (0, STRIDE, ..., majd 1, 1+STRIDE, ...), ezért minden elem pontosan egyszer szerepel; ennek levezetését és ellenőrzését lásd lent. Az idők szemléltető számok; a sorrend és a különbség tényleges mérést igényel.

13.1.10 Fair összehasonlítás: azonos elemszám

A fenti stride-os verzió a kezdőindexet változtatja (0, 1024, 2048, ..., majd 1, 1025, 2049, ...). Hogy így minden elem pontosan egyszer szerepel, azt nem a futás eredménye, hanem a ciklusok szerkezete igazolja.

• Sorrendi bejárás. Ciklusinvariáns: a seq_loop elején x3 a következő olvasandó index, és a 0 … x3−1 indexeket a ciklus már pontosan egyszer olvasta. x3 = 0-ról indul, lépésenként 1-gyel nő, és x3 = N-nél kilép; így a 0 … N−1 mindegyike pontosan egyszer kerül sorra, összesen N olvasás.
• Stride-os bejárás. A külső ciklus c = x5 értékei 0 … S−1 ($S$ = STRIDE), a belső ciklus a k = c + S·j indexeket olvassa, amíg k < N. A $(c, j) \mapsto k = c + S j$ leképezés a bejárt párokon bijektív a 0 … N−1 tartományra: minden k-hoz a maradékos osztás egyetlen párt ad, c = k mod S és j = k div S, és ez a pár valóban sorra kerül, mert c < S, és k < N. Ez bármely $S \ge 1$ mellett igaz, mert a belső ciklus a k < N feltételnél áll meg. Az olvasások száma tehát pontosan N, mint a sorrendi bejárásnál.

Az oszloponkénti sorrend tehát ugyanazt a munkát, ugyanannyi olvasással végzi el, csak más sorrendben; a cache-sorok újratöltése és a TLB-viselkedés miatt a sorrendi bejárásnál lassabb lehet.

13.1.11 Várható kimenet és ellenőrzés

• A sorrendi bejárás összege: 1 048 576 (minden elem 1).
• A stride-os bejárás összege is 1 048 576.
• Az exit kód helyes összegnél 0, eltérésnél 1.

A 0 tehát csak annyit igazol, hogy az összeg az elvárt N. Azt nem, hogy minden elemet pontosan egyszer olvastunk. Csupa 1-es adaton egy olyan hibás rutin is N-et ad, amely N-szer ugyanazt az arr[0]-t olvassa, és ugyanígy láthatatlan marad egy kihagyott elem, ha helyette egy másikat kétszer olvasunk. A helyettesítő eszközlánccal kipróbálva a lab-seq-a049.s olyan mutánsa, amelyben a ldr w4, [x1, x3, lsl #2] helyére ldr w4, [x1] került, 0-s állapottal lépett ki: ez hamis PASS. Az összeg egyezéséből a dinamikus munka mennyisége sem következik, hiszen fölösleges vagy elhagyott, majd algebrailag pótolt olvasásokat nem különít el.

A lefedettséget a fenti levezetés igazolja. Oktatási ellenpróbaként egy külön C-program ugyanazokat az indexsorozatokat járja be, heterogén adattal (a[i] = i + 1, 64 bites összeg) és explicit látogatásszámlálóval. A számláló minden olvasásnál növeli az adott index visits[] értékét, a végén pedig külön jelzi a hiányzó és a többször olvasott indexeket, valamint az N-től eltérő olvasásszámot. A mért assembly programokba nem teszünk ilyen nyomkövetést, hogy a mért ciklus változatlan maradjon:

/* lab-cover-a049.c — a két bejárás lefedettségi próbája (oktatási ellenpróba, host C).
 * Az indexsorozatok pontosan a lab-seq-a049.s és a lab-stride-a049.s ciklusait
 * követik; a mutánsok szándékosan hibásak. Minden olvasás a visits[] számlálót is
 * növeli: ebből derül ki a kihagyás, a duplikáció és az eltérő olvasásszám. */
#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>

#define N      1048576u
#define STRIDE 1024u

static uint32_t a[N];
static uint8_t visits[N];
static uint64_t reads, sum;

static void visit(uint32_t k)             /* egy olvasás: adat + látogatási nyom */
{
    sum += a[k];
    reads++;
    if (visits[k] < 255u)
        visits[k]++;
}

static void seq(void)       { for (uint32_t k = 0; k < N; k++) visit(k); }
static void stride(void)                  /* k = c + STRIDE·j, oszloponként */
{
    for (uint32_t c = 0; c < STRIDE; c++)
        for (uint32_t k = c; k < N; k += STRIDE)
            visit(k);
}
/* szándékosan hibás változatok */
static void mut_a0(void)    { for (uint32_t k = 0; k < N; k++) visit(0); }   /* mindig a[0] */
static void mut_skipdup(void)                    /* a[5] helyett a[4]: kihagyás + duplikáció */
{
    for (uint32_t k = 0; k < N; k++) visit(k == 5u ? 4u : k);
}
static void mut_extra(void) { seq(); visit(7); }                       /* egy többletolvasás */

static int run(const char *name, void (*f)(void))
{
    for (uint32_t k = 0; k < N; k++) visits[k] = 0;
    reads = sum = 0;
    f();
    uint64_t missing = 0, dup = 0;
    for (uint32_t k = 0; k < N; k++) {
        missing += visits[k] == 0;
        dup += visits[k] > 1;
    }
    const uint64_t want = (uint64_t)N * (N + 1u) / 2u;    /* a[i] = i + 1 összege */
    int ok = reads == N && missing == 0 && dup == 0;
    printf("%-14s olvasás=%-8llu hiányzó=%-8llu többször=%-3llu összeg %s  %s\n", name,
           (unsigned long long)reads, (unsigned long long)missing,
           (unsigned long long)dup, sum == want ? "egyezik" : "ELTÉR", ok ? "OK" : "HIBA");
    return ok;
}

int main(void)
{
    for (uint32_t k = 0; k < N; k++)
        a[k] = k + 1u;                    /* heterogén adat: minden elem különböző */
    int ok = run("sorrendi", seq) & run("stride", stride);
    puts("-- szándékosan hibás változatok (HIBA az elvárt):");
    int bad = !run("a[0] N-szer", mut_a0) & !run("kihagy+dupláz", mut_skipdup)
            & !run("többletolvasás", mut_extra);
    puts(ok && bad ? "COVER: PASS" : "COVER: FAIL");
    return !(ok && bad);
}

gcc -std=c11 -O2 -Wall -Wextra -o lab-cover-a049 lab-cover-a049.c
./lab-cover-a049; echo "kilépési állapot: $?"

Kimenet (host gcc 13.3, mért):

sorrendi       olvasás=1048576  hiányzó=0        többször=0   összeg egyezik  OK
stride         olvasás=1048576  hiányzó=0        többször=0   összeg egyezik  OK
-- szándékosan hibás változatok (HIBA az elvárt):
a[0] N-szer    olvasás=1048576  hiányzó=1048575  többször=1   összeg ELTÉR  HIBA
kihagy+dupláz olvasás=1048576  hiányzó=1        többször=1   összeg ELTÉR  HIBA
többletolvasás olvasás=1048577  hiányzó=0        többször=1   összeg ELTÉR  HIBA
COVER: PASS
kilépési állapot: 0

A két helyes bejárás minden indexet pontosan egyszer érint. A mutánsok közül az a[0]-t N-szer olvasó változatnál a látogatásszámláló N − 1 hiányzó indexet mutat; a kihagyás és duplikáció egy-egy hiányzó és többször olvasott indexet ad; a többletolvasásnál az olvasásszám N + 1. A heterogén összeg itt mindhárom esetben eltér, de önmagában csak egy kijelölt hibacsaládot tesztel: egy összegtartó csere (például két elem helyett két másik, azonos összegű elem olvasása) mellett egyezhetne. Ezért a döntő ellenőrzés a látogatásszámláló, a teljes bizonyíték pedig a levezetés.

Mit mér a perf QEMU alatt? A qemu-aarch64 egy x86_64 hostfolyamat, amely a vendég A64-kódját host-gépi kódra fordítja (TCG), és azt futtatja. Ezért az alábbi parancs kizárólag hostoldali emulátormérés:

# HOST-mérés: az x86_64 host CPU PMU-jának cache-references / cache-misses eseményei,
# a qemu-aarch64 folyamatra (fordító + generált hostkód + emulált memória) — NEM ARM-mérés.
perf stat -e cache-references,cache-misses qemu-aarch64 ./lab-seq-a049

A kapott számok a host processzor cache-eseményei: a QEMU saját kódjának, a generált hostkódnak és a vendégmemóriát tároló hosttömböknek a hozzáférései. Ezek nem az ARM-cél cache-missei, nem is azok közelítései vagy helyettesítői, és a relatív arányukból sem következik az ARM-cél cache-viselkedése. QEMU-n a labor funkcionális ellenőrzése marad: a kilépési állapot (0) az elvárt összeget igazolja; a teljes, egyszeri bejárást a fenti levezetés és a lefedettségi próba.

A cél hardverének cache-vizsgálata natív AArch64 Linuxon (például Raspberry Pi 4/5-ön) történik, az ott elérhető PMU-eseményekkel:

# NATÍV AArch64-mérés: az adott Arm mag PMU-jának L1D_CACHE (hozzáférés) és
# L1D_CACHE_REFILL (újratöltés) eseménye; a perf ezeket általában
# L1-dcache-loads / L1-dcache-load-misses néven képezi le — perf list-tel ellenőrizendő.
perf stat -e L1-dcache-loads,L1-dcache-load-misses ./lab-seq-a049
perf stat -e L1-dcache-loads,L1-dcache-load-misses ./lab-stride-a049

Minden számot azzal együtt kell rögzíteni, hogy melyik processzor (mag típusa) melyik eseményét mérte.

13.1.12 Tipikus hibák és ellenpróbák

1. Nem 64 bájtos igazítás. A tömböt .balign 64-gyel igazítjuk, hogy a cache-sorok határain ne csússzunk el. Igazítás nélkül a sorok átfedhetnek, a mérés pontatlan lesz.

2. Azonos setre leképeződő sorok. Két külön jelenséget kell szétválasztani. Ha a lépés kisebb a sorméretnél, az egymás utáni hozzáférések ugyanabban a sorban maradnak: ez soron belüli lokalitás, nem ütközés. Ha a lépés több sort ugrik át, a hozzáférések különböző sorokat érintenek, és az a kérdés, hány különböző setre képeződnek le. Egyszerű, közvetlen indexelésű modellben a set indexe $\lfloor \text{cím} / L \rfloor \bmod S$, ahol $L$ a sorméret és $S$ a setek száma. Egy $k$ soros lépés ($k \ge 1$) $S / \gcd(k, S)$ különböző setet jár be. Ha ez kevés, és egy setre több különböző sor jut, mint az asszociativitás, akkor a sorok kiszorítják egymást (conflict miss, cache-thrashing).

   Konkrét modell: $L = 64$ bájt, $S = 64$ set, 8 utas asszociativitás (32 KiB, egy tipikus L1D mérete).

   Lépés	Sorban mért lépés $k$	Az első hozzáférések (sor, set)	Bejárt setek	Jelenség
   4 B	$1/16$	(0,0), (0,0), (0,0), … 16-szor, majd (1,1)	mind a 64	soron belüli lokalitás
   64 B	1	(0,0), (1,1), (2,2), (3,3), …	64	minden hozzáférés új sor, a setek egyenletesen telnek
   128 B	2	(0,0), (2,2), (4,4), …	$64/\gcd(2,64) = 32$	minden második sor; a setek fele
   4096 B	64	(0,0), (64,0), (128,0), (192,0), …	$64/\gcd(64,64) = 1$	minden hozzáférés ugyanarra az egy setre esik; 8 sor után kiszorítás

   A 4 bájtos és a 4096 bájtos lépés tehát nem ugyanaz az eset, pedig mindkettő kettő hatványa. Az egyik soron belül marad, a másik azonos setre leképeződő különböző sorokat érint. Pusztán abból, hogy a lépés kettő hatványa, nem következik ütközés: a $k$ és az $S$ közös osztói döntenek. A valós hardver gyakran hash-elt setindexet, fizikai címzést és többszintű, eltérő geometriájú cache-eket használ, ezért ez a levezetés csak a megadott modellen belül érvényes, és natív méréssel ellenőrizendő.

3. A tömb mérete kisebb, mint a cache. Ha a tömb elfér az L1 cache-ben, a sorrendi és a stride-os bejárás között kicsi lesz a különbség. A méréshez nagy tömb kell (legalább az L2-nél nagyobb).

4. QEMU-ban mért értékek összekeverése valós hardverrel. A QEMU TCG-je funkcionálisan emulál, cache-hierarchiát nem modellez. A QEMU alatt mért idők és a perf-számlálók a host gépre vonatkoznak, ezért a relatív sorrendjük sem jelzi az ARM-cél viselkedését. QEMU-n csak a funkcionális helyesség és az azonos munkamennyiség ellenőrizhető. Erről bővebben a Mikrobenchmark készítése és eredmények értelmezése alfejezetben lesz szó.

13.1.13 Feladatok

A feladatcímkék és a kétlépcsős megoldások használatát az Olvasói útmutató írja le.

13.1.14 1. feladat (magyarázó, alapszint — cél: megértés-ellenőrzés)

Magyarázd el, miért hatékonyabb a sorrendi bejárás, mint a nagy stride-ú bejárás, a cache-sor fogalmát használva. Térj ki a térbeli lokalitásra is.

13.1.15 2. feladat (implementációs, középszint — cél: rutinépítés)

Módosítsd a stride-os assembly programot úgy, hogy a stride értéke 32 legyen (128 bájt). Hasonlítsd össze az eredményt a stride 1024-es verzióval. Mit tapasztalsz?

13.1.16 3. feladat (hibakeresési/mérési, középszint — cél: fejezetek összekapcsolása: Mikrobenchmark készítése és eredmények értelmezése)

Írj egy C programot, amely sorrendben és stride-pal is bejár egy nagy tömböt, és méri az időt clock_gettime-nal, az a052 mikrobenchmark-vázának mintáját követve (ismételt futás, medián, szóródás). Futtasd QEMU-ban, és értelmezd az eredményt. Miért nem hardverhű a QEMU-ban mért érték?

13.1.17 Megoldások

A feladatcímkék és a kétlépcsős megoldások használatát az Olvasói útmutató írja le.

13.1.17.1 1. feladat — Segítség

Egy cache-sor 64 bájt, egy int 4 bájt — hány elemet szolgál ki EGYETLEN cache-sor-betöltés sorrendi bejárásnál, és hányat nagy stride-nál?

13.1.17.2 1. feladat megoldása

A cache-sor 64 bájt, ami 16 darab 32 bites int-et tartalmaz. Sorrendi bejárásnál egy cache-sor betöltése után a következő 15 elem is elérhető a cache-ből, így a vizsgált cache-szinten a sorbetöltések száma legfeljebb az elemszám 1/16-a. Ez a térbeli lokalitás lehetősége; a tényleges DRAM-forgalom a cache-szinttől, az előbetöltéstől és a korábbi állapottól is függ. Nagy stride-ú bejárásnál minden hozzáférés új cache-sor betöltését igényli, de abból csak egy elemet használunk, így a térbeli lokalitás nem érvényesül. A térbeli lokalitás azt jelenti, hogy a szomszédos címekre nagy valószínűséggel hamarosan szükség lesz — ezt a cache-sor tölti ki.

13.1.17.3 2. feladat — Segítség

128 bájt két 64 bájtos cache-sor — hány cache-sort HAGYUNK KI minden lépésnél stride 32-nél, és hányat stride 1024-nél?

13.1.17.4 2. feladat megoldása

A stride 32 (128 bájt) esetén egy oszlopbejárás pontosan minden második cache-sort érinti, és mindegyikből egy elemet használ. A teljes külső ciklust is figyelembe kell venni: a következő oszlop (x5 + 1) ugyanezeket a sorokat érinti újra, a szomszédos 4 bájtért. Hogy ilyenkor a sor még a cache-ben van-e, az attól függ, mi szorította ki közben. Stride 32-nél egy oszlop 32 768 különböző sort érint (2 MiB), stride 1024-nél 1024 sort (64 KiB), de azokat egyetlen L1-setre képezi le.

A fenti modell-L1-ben ($L = 64$, $S = 64$, 8 utas, LRU) egy egyszerű szimuláció szerint a sorrendi bejárás 65 536 L1-hibát ad, a stride 32 és a stride 1024 pedig egyaránt minden hozzáférésnél hibázik (1 048 576). Az L1-modell tehát a kettőt nem rangsorolja. A különbséget az L2 mérete és geometriája, a hardveres előbetöltő és a TLB dönti el; ezek modellenként más sorrendet adhatnak. Ezért a sebességrangsor csak feltételes modelljóslat: például ha az L2 elég nagy és asszociatív ahhoz, hogy egy stride 1024-es oszlop 64 KiB-os sorkészlete a következő oszlopig benne maradjon, a stride 1024 akár gyorsabb is lehet a stride 32-nél. A tényleges sorrendet natív AArch64-en kell mérni, azonos elemszámmal és ismételt futtatással (lásd az a052 mintáját). A mért rangsor akkor is helyesen értelmezhető, ha eltér a jóslattól, feltéve hogy a mag típusa, a cache-paraméterek és a mért PMU-esemény dokumentálva van.

13.1.17.5 3. feladat — Segítség

Gondold át, mit szimulál ténylegesen a QEMU TCG-je (Tiny Code Generator): utasításonkénti funkcionális fordítást, vagy a cache/DRAM-késleltetés cikluspontos modelljét is?

13.1.17.6 3. feladat megoldása

A clock_gettime-nal mért idő QEMU-ban nem hardverhű, mert a QEMU egy szoftveres emulátor, amely nem modellezi a valódi cache-hierarchiát, a DRAM-késleltetést és a processzor pipeline-ját. A mért idő a host gépen futó emulátor ideje. Sem az abszolút értéke, sem a sorrendi és a stride-os bejárás közötti különbség iránya nem következtet az ARM-cél viselkedésére, mert a különbséget a host cache-e és a QEMU belső adatszerkezetei alakítják. QEMU-n a program funkcionális helyessége ellenőrizhető (azonos elemszám, helyes összeg). Hardverhű méréshez fizikai Raspberry Pi vagy más AArch64 hardver szükséges, a PMU-eseményekkel együtt dokumentálva.

13.1.18 Rövid összefoglaló

A cache-hierarchia (L1/L2/L3/DRAM) a processzor és a főmemória közötti sebességkülönbséget hidalja át. A cache-sor (jellemzően 64 bájt) betöltése a térbeli lokalitást használja ki: a szomszédos címek együtt kerülnek a cache-be. A sorrendi bejárás ezért hatékony, míg a nagy stride-ú bejárás pazarló. QEMU-n csak a funkcionális helyesség ellenőrizhető; a QEMU alatt mért idő és perf-számláló a hostra vonatkozik. Az ARM-cél cache-viselkedését natív AArch64-en, PMU-eseményekkel kell mérni.

Továbbhasznált definíciók: - Cache-sor: a cache és a főmemória közötti adatmozgatás alapegysége, jellemzően 64 bájt. - Térbeli lokalitás: a szomszédos memóriacímek együttes elérésének valószínűsége. - Stride: a bejárás során az egymást követő hozzáférések közötti ugrás mérete.

13.1.19 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Arm A-profile architektúra-dokumentáció — A64 memória-hozzáférések, cache-kezelés. Ellenőrizve: a link él; a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
• QEMU dokumentáció — user-mode emuláció, korlátok. Tartalmilag ellenőrizve: a master ág hivatalos user-mode dokumentációja (user/main.html) nem állít semmit a cache-hierarchia vagy a memóriasávszélesség modellezéséről — ez összhangban van a fejezet „nem hardverhű” állításával, de az indoklás pontosabban a TCG (Tiny Code Generator) funkcionális, nem cikluspontos tervezéséből következik, nem egy explicit QEMU-dokumentált korlátból.
• GNU assembler kézikönyv — AArch64 szintaxis, .fill, .balign direktívák. Tartalmilag ellenőrizve: a jelenlegi kiadás binutils 2.47.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak: - A konkrét cache-méretek és elérési idők processzorfüggők; az itt megadott értékek jellemző tartományok, nem konkrét hardverre vonatkoznak. - A QEMU cache-emulációjának pontossága verziófüggő; a mért értékek illusztratívak. - A perf eszköz QEMU user-mode alatti viselkedése nem ellenőrzött ebben a munkafolyamatban. - A telepített Ubuntu 24.04 csomagolt QEMU-verzió és a benne elérhető (hiányzó) cache-modellezés pontos viselkedése nincs lekérdezve; a fejezetben szereplő értékek hipotetikusak.
