12.5 NEON-gyorsulás mérése és korlátai

12.5.1 Motiváció: a vektorizáció nem önmagában gyorsulás, hanem mérhető állítás

Az előző alfejezetben megírtuk a NEON-átiratot: a fő ciklus $S$ elemes lépésekben dolgozik, a maradékot skalárisan fejezzük be. Ettől a kód elvileg gyorsabb. A mérnöki kérdés azonban nem az, hogy „gyorsabb-e”, hanem az, hogy mennyivel, milyen feltételek mellett, és hol van az a pont, ahol a többletkomplexitás nem térül meg. Egy teljesítménykritikus modulban ez a döntés közvetlenül mérnöki: ha egy kernel a futásidő 8%-át adja, és a vektorizációval annak felét megnyerjük, a teljes programra eső nyereség néhány százalék — miközben a kód karbantarthatósága és hordozhatósága romlik.

Ehhez két dolog kell. Egyrészt egy reprodukálható mérési eljárás, amely azonos bemeneten, ismételt futással, szóródást is közölve hasonlítja össze a két változatot. Másrészt egy egyszerű modell, amelyhez a mért értéket viszonyítani lehet — különben nem tudjuk megmondani, hogy egy 2,3-szeres gyorsulás jó eredmény vagy figyelmeztetés. Ezt az Amdahl-törvény adja, a feltevéseivel együtt. A mérést a debugging és instrumentáció fejezet CLOCK_MONOTONIC-alapú mintavételi vázára építjük; a részletes ciklusszám-elemzést a teljesítmény-tudatos fejezet folytatja.

12.5.2 Definíció: gyorsulás, vektorizálható hányad, Amdahl-modell

Legyen $T_{\text{skalár}}$ a skaláris változat futásideje és $T_{\text{neon}}$ a NEON-változaté, azonos bemeneten, azonos mérési intervallummal. A gyorsulás (speedup):

$$S = \frac{T_{\text{skalár}}}{T_{\text{neon}}}.$$

A vektorizálható hányad (vectorizable fraction) $p \in [0,1]$: a skaláris változat futásidejének az a része, amelyre a vektorizálás hat. Nem utasításszám-hányad: az eltérő késleltetésű, egymással átfedve végrehajtott utasítások darabszámából nem következik, mennyi időt visz el a vektorizálható rész. A maradék $1-p$ időhányad olyan munka, amelyre a vektorizálás nem hat.

Az Amdahl-modell adott $p$ és a vektorizált részre vonatkozó $s$ gyorsítási tényező mellett:

$$S_{\text{Amdahl}}(p, s) = \frac{1}{(1-p) + \dfrac{p}{s}}.$$

A képlet akkor érvényes, ha a két részidő rögzített, és a vektorizálás csak a $p$ részt gyorsítja, azon belül egyenletesen $s$-szeresen. Az $s = 4$ ebben az alfejezetben egyszerű modellfeltevés: azt mondja ki, hogy a vektoros rész ideje pontosan a sávok számával osztódik (128 bites float32x4_t esetén 4 sáv). Ez nem az ISA-ból következő felső korlát. Abból, hogy négy float fér egy vektorregiszterbe, nem következik a mért $S \le 4$ általános érvénye: a vektoros ciklusban megváltozik a ciklusvezérlés aránya, az utasításkibocsátás és a függőségi láncok hatása is. A tényleges $s$ ezért lehet 4 alatt (például ha a memóriarendszer korlátoz) és elvben 4 felett is (például ha a skaláris változatot elemenként a ciklusvezérlés vagy egy függőségi lánc fogta vissza).

12.5.3 A mérési módszer

Munkakönyvtár: ~/arm-labor/a64/a048/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/a64/a048
cd ~/arm-labor/a64/a048

A mérés elve: azonos bemenet, a méréstől külön korrektségi ellenőrzés kernelenként, melegítés, ismételt futás váltakozó sorrendben, valamint medián és szóródás (interkvartilis terjedelem, IQR) közlése. A váz négy lépése:

1. Korrektség. Mindkét kernel saját kimeneti pufferbe ír, amelyet előtte NaN őrértékkel töltünk fel, és az eredményt kernelenként, külön ellenőrizzük. Ha a két kernel ugyanabba a pufferbe írna, és csak a második mérés után ellenőriznénk, egy hibás skaláris kernel eredményét a helyes NEON-kernel felülírná, és a program sikert jelentene.
2. Melegítés. Néhány nem mért futás, hogy az első futás egyszeri költségei (laphibák, gyorsítótár-feltöltés, QEMU alatt a kódfordítás) ne torzítsák a mintát.
3. Mérés. Körönként váltakozó sorrend (páros körben skalár–NEON, páratlanban NEON–skalár), hogy a sorrendből adódó hatás ne terhelje mindig ugyanazt a kernelt.
4. Szóródás. A medián mellett az IQR-t is kiírjuk; egy medián szóródás nélkül nem mutatja meg, mennyire megbízható az összehasonlítás.

A deklarációk saját fejlécbe kerülnek. A függvénynevekben az f32 megkülönbözteti őket az előző alfejezet add_i32_* függvényeitől, amelyek más elemtípussal és más paramétersorrenddel dolgoznak:

/* lab-a048-add-f32.h */
#ifndef LAB_A048_ADD_F32_H
#define LAB_A048_ADD_F32_H
#include <stddef.h>

/* dst[i] = a[i] + b[i] (float), 0 <= i < n.
 * Paramétersorrend: dst, a, b, n — eltér az a047 add_i32_* függvényeitől.
 * Előfeltétel: a tömbök legalább n eleműek; dst nem fedi át részlegesen a-t vagy b-t. */
void add_f32_scalar(float *dst, const float *a, const float *b, size_t n);
void add_f32_neon  (float *dst, const float *a, const float *b, size_t n);

#endif

/* lab-a048-bench.c */
#define _GNU_SOURCE
#include <math.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include "lab-a048-add-f32.h"

#ifndef N
#define N      (1u << 20)   /* 1 048 576 float = 4 MiB tömbönként */
#endif
#define WARMUP 3            /* kernelenként, nem mért futások */
#define REPS   31           /* páratlan, hogy a medián egyértelmű legyen */

typedef void lab_kernel(float *dst, const float *a, const float *b, size_t n);

static double now_ms(void) {
    struct timespec ts;
    /* a043 mintája */
    if (clock_gettime(CLOCK_MONOTONIC, &ts) != 0) { perror("clock_gettime"); exit(2); }
    return ts.tv_sec * 1000.0 + ts.tv_nsec / 1e6;
}

static int cmp_double(const void *p, const void *q) {
    double a = *(const double *)p, b = *(const double *)q;
    return (a > b) - (a < b);
}

/* Őrérték: NaN-nal töltött pufferben egy ki nem írt elem sem mehet át. */
static void fill_nan(float *d, size_t n) {
    for (size_t i = 0; i < n; ++i) d[i] = NAN;
}

/* 1, ha minden elem 3.0f; különben kiírja az első hibás indexet. */
static int check(const char *name, const float *d, size_t n) {
    for (size_t i = 0; i < n; ++i)
        if (d[i] != 3.0f) {
            printf("FAIL %s: d[%zu] = %g (vart: 3)\n", name, i, (double)d[i]);
            return 0;
        }
    return 1;
}

/* Medián és interkvartilis terjedelem (IQR), egyszerű rangalapú kvartilisekkel. */
static void stats(double *t, int n, double *med, double *iqr) {
    qsort(t, (size_t)n, sizeof t[0], cmp_double);
    *med = t[n / 2];
    *iqr = t[(3 * n) / 4] - t[n / 4];
}

int main(void) {
    lab_kernel *fn[2] = { add_f32_scalar, add_f32_neon };
    const char *name[2] = { "add_f32_scalar", "add_f32_neon" };
    float *a = aligned_alloc(64, N * sizeof(float));
    float *b = aligned_alloc(64, N * sizeof(float));
    float *d[2] = { aligned_alloc(64, N * sizeof(float)),    /* külön kimeneti */
                    aligned_alloc(64, N * sizeof(float)) };  /* puffer kernelenként */
    static double t[2][REPS];
    int rc = 1;

    if (!a || !b || !d[0] || !d[1]) goto out;
    for (size_t i = 0; i < N; ++i) { a[i] = 1.0f; b[i] = 2.0f; }

    /* 1. Korrektség a méréstől külön: mindkét kernel saját, NaN-nal töltött pufferbe ír. */
    for (int k = 0; k < 2; ++k) {
        fill_nan(d[k], N);
        fn[k](d[k], a, b, N);
        if (!check(name[k], d[k], N)) goto out;
    }
    printf("ellenorzes: %s OK, %s OK\n", name[0], name[1]);

    /* 2. Melegítés: gyorsítótárak, laptábla, QEMU-kódfordítás. */
    for (int w = 0; w < WARMUP; ++w)
        for (int k = 0; k < 2; ++k) fn[k](d[k], a, b, N);

    /* 3. Mérés váltakozó sorrendben: páros körben skalár–NEON, páratlanban NEON–skalár. */
    for (int k = 0; k < 2; ++k) fill_nan(d[k], N);
    for (int r = 0; r < REPS; ++r)
        for (int j = 0; j < 2; ++j) {
            int k = j ^ (r & 1);
            double t0 = now_ms();
            fn[k](d[k], a, b, N);                   /* csak a kernel van a mérésen belül */
            t[k][r] = now_ms() - t0;
        }

    /* 4. A mért futások eredménye is helyes-e? */
    for (int k = 0; k < 2; ++k)
        if (!check(name[k], d[k], N)) goto out;

    double med[2], iqr[2];
    for (int k = 0; k < 2; ++k) stats(t[k], REPS, &med[k], &iqr[k]);
    if (med[0] <= 0 || med[1] <= 0) { rc = 2; goto out; }

    for (int k = 0; k < 2; ++k)
        printf("%-15s median %8.3f ms  IQR %6.3f ms\n", name[k], med[k], iqr[k]);
    printf("gyorsulas (median-arany): %.2fx\n", med[0] / med[1]);
    rc = 0;
out:
    free(a); free(b); free(d[0]); free(d[1]);
    return rc;
}

A két kernel az a047 vázát követi; itt a teljes, önállóan összeszerelhető alak. Az .ifdef LAB_BREAK_SCALAR ág az ellenpróbát szolgálja, normál buildben nem fordul be:

// lab-a048-kernels.s  (A64 ISA, AArch64)
    .text

    .globl add_f32_scalar
    .type  add_f32_scalar, %function
add_f32_scalar:                  // x0=dst, x1=a, x2=b, x3=n
    cbz  x3, 2f
    mov  x4, #0
1:  ldr  s0, [x1, x4, lsl #2]
    ldr  s1, [x2, x4, lsl #2]
.ifdef LAB_BREAK_SCALAR
    fsub s0, s0, s1              // ELLENPRÓBA: szándékosan hibás eredmény
.else
    fadd s0, s0, s1
.endif
    str  s0, [x0, x4, lsl #2]
    add  x4, x4, #1
    cmp  x4, x3
    b.lo 1b
2:  ret
    .size add_f32_scalar, .-add_f32_scalar

    .globl add_f32_neon
    .type  add_f32_neon, %function
add_f32_neon:                    // x0=dst, x1=a, x2=b, x3=n
    lsr  x5, x3, #2              // n/4
    lsl  x5, x5, #2              // n & ~3 : a 4-tel osztható határ
    mov  x4, #0
    cbz  x5, 2f
1:  lsl  x6, x4, #2              // j*4 bájt, külön címeltolás Q-hozzáféréshez
    ldr  q0, [x1, x6]            // 4 float betöltése a-ból
    ldr  q1, [x2, x6]            // 4 float betöltése b-ből
    fadd v0.4s, v0.4s, v1.4s     // sáv-párhuzamos összeadás
    str  q0, [x0, x6]
    add  x4, x4, #4
    cmp  x4, x5
    b.lo 1b
2:  cmp  x4, x3
    b.hs 4f
3:  ldr  s0, [x1, x4, lsl #2]    // maradékciklus (n mod 4 elem)
    ldr  s1, [x2, x4, lsl #2]
    fadd s0, s0, s1
    str  s0, [x0, x4, lsl #2]
    add  x4, x4, #1
    cmp  x4, x3
    b.lo 3b
4:  ret
    .size add_f32_neon, .-add_f32_neon

    .section .note.GNU-stack,"",%progbits

Build és futtatás (target: qemu-user, cross-toolchain):

aarch64-linux-gnu-gcc -O2 -c lab-a048-kernels.s -o lab-a048-kernels.o
aarch64-linux-gnu-gcc -O2 -std=c17 -Wall -Wextra -static \
    lab-a048-bench.c lab-a048-kernels.o -o lab-a048-bench
qemu-aarch64 ./lab-a048-bench ; echo "exit=$?"

Hipotetikus számpélda a kimenet formájára (nem mért adat; a tényleges értékek host-, QEMU-verzió- és futásfüggők):

ellenorzes: add_f32_scalar OK, add_f32_neon OK
add_f32_scalar  median   12.004 ms  IQR  0.150 ms
add_f32_neon    median    5.198 ms  IQR  0.090 ms
gyorsulas (median-arany): 2.31x
exit=0

Ellenpróba: hibás skaláris kernel. A teszt akkor ér valamit, ha egy hibás kernelre megbukik. Fordítsuk újra a kerneleket úgy, hogy a skaláris változat szándékosan FSUB-ot végezzen:

aarch64-linux-gnu-gcc -O2 -Wa,--defsym,LAB_BREAK_SCALAR=1 \
    -c lab-a048-kernels.s -o lab-a048-kernels-bad.o
aarch64-linux-gnu-gcc -O2 -std=c17 -Wall -Wextra -static \
    lab-a048-bench.c lab-a048-kernels-bad.o -o lab-a048-bench-bad
qemu-aarch64 ./lab-a048-bench-bad ; echo "exit=$?"

Várt kimenet: FAIL add_f32_scalar: d[0] = -1 (vart: 3), majd exit=1; mérés nem indul. A régi, közös pufferes elrendezés ugyanerre a hibára sikert jelentett volna.

Kritikus megjegyzés a QEMU-korlátról. A qemu-aarch64 user-mode emuláció a guest-kódot host-utasításokra fordítja, és nem modellezi hűen a valós cache-hierarchiát, a memóriasávszélességet és a betöltési késleltetéseket. Az itt kapott idő ezért emulációs idő, nem target-ciklusszám. A QEMU-ban kapott arányból a fizikai memóriasávszélességre nem lehet következtetni, és az sem mondható általánosan, hogy a QEMU-arány a valós hardverhez képest jobb vagy rosszabb lenne — az eltérés iránya sem garantált. Natív Raspberry Pi 4/5 alatt ugyanez a bináris valódi hardveres időt ad; a kettőt mindig külön kell jelölni.

12.5.4 Az Amdahl-törvény levezetése

Levezetés. Jelölje $T_0$ a skaláris változat teljes futásidejét. Bontsuk fel két részre: $p \cdot T_0$ a vektorizálható és $(1-p)\cdot T_0$ a nem vektorizálható rész. A modell szerint a vektorizálás csak az első tagra hat, és ott $s$-szeres gyorsulást ér el (azaz a vektorizált rész ideje $p T_0 / s$-re csökken). Így

$$T_{\text{neon}} = (1-p)\,T_0 + \frac{p\,T_0}{s}.$$

A gyorsulás a definíció szerint:

$$S(p,s) = \frac{T_0}{T_{\text{neon}}} = \frac{T_0}{(1-p)T_0 + p T_0/s} = \frac{1}{(1-p) + p/s}.$$

Két határeset érdekes:

• A modell határértéke: ha $s \to \infty$ (a vektorizált rész ideje nullára csökken), akkor $S \to \dfrac{1}{1-p}$. Ez csak $p$-től függ: ha a futásidő 10%-ára a vektorizálás nem hat, a modell szerint a gyorsulás nem haladhatja meg a 10×-et.
• Egyszerű sávszám-modell: az $s = 4$ feltevéssel $S_4(p) = \dfrac{1}{(1-p) + p/4}$. Ez a feltevésből következő modellérték, nem az ISA által garantált plafon (lásd a definíciót).

Mért $S$ és ismert $p$ mellett a modellből visszaszámítható az az $s_{\text{eff}}$, amely a mérést reprodukálná:

$$s_{\text{eff}} = \frac{p}{\dfrac{1}{S} - (1-p)}.$$

Az $s_{\text{eff}}$ a modellbe illesztett szám, nem mért mennyiség: értéke a feltételezett $p$-n múlik, és az $s_{\text{eff}}/4$ hányados nem mért sávkihasználtság. Abból, hogy $s_{\text{eff}} < 4$, önmagában sem cache-, sem sávkihasználási diagnózis nem következik.

Hogyan becsülhető $p$? Mivel $p$ időhányad, utasításszámlálással (például objdump-listából) nem határozható meg. Lehetséges módszerek: natív hardveren profilozó (például perf record / perf report), amely megmutatja, a futásidő mekkora része esik a kernel vektorizálható ciklusára; vagy kísérleti felbontás, amelyben a nem vektorizálható részt (például a maradékciklust vagy a környező kódot) külön mérjük, és $p = 1 - T_{\text{nem vekt.}}/T_0$ — ennek is van torzítása, mert a részek átfedve futhatnak. Ha egyik módszer sem áll rendelkezésre, $p$ feltételezett érték, és az erre épülő számítás matematikai szemléltetés.

12.5.5 Kidolgozott példa: 1M elemes tömb-összeadás

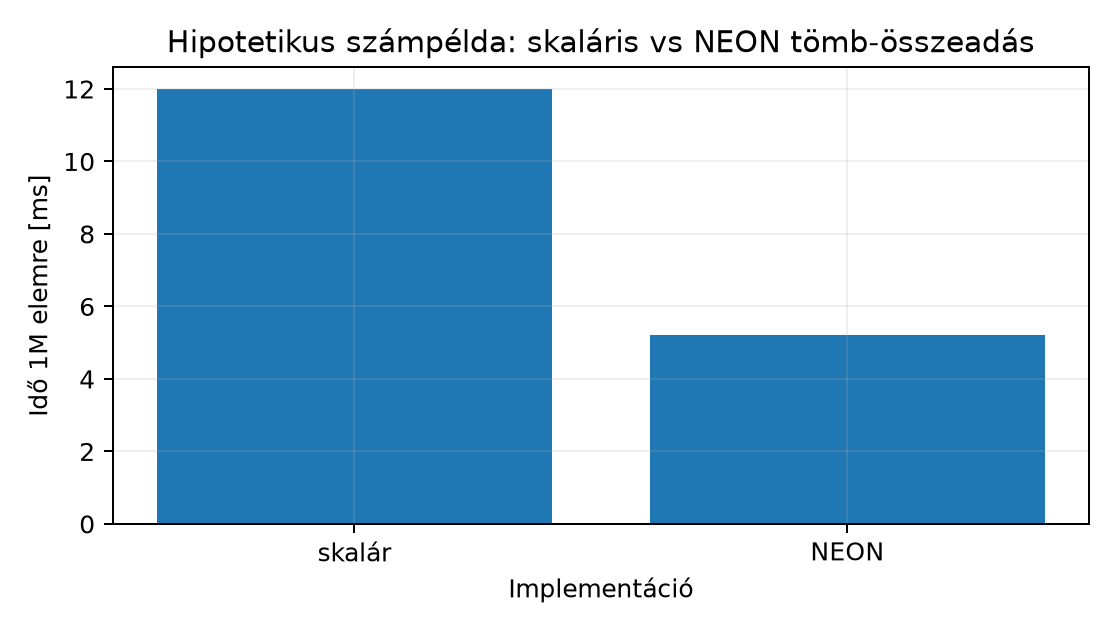

Az alábbi számítás hipotetikus számpélda: a fenti formátumú kimenet $T_0 = 12{,}00$ ms és $T_{\text{neon}} = 5{,}20$ ms értékét, valamint feltételezett $p = 0{,}95$-öt használ. Egyik szám sem mérés eredménye; a cél az Amdahl-modell kezelésének bemutatása.

Az utolsó sor: $T = (1-p)\,T_0 = 0{,}05 \cdot 12{,}00 = 0{,}60$ ms, és $S = 1/0{,}05 = 20$.

A hipotetikus 2,31× a modell 3,48×-os $s = 4$ értéke alatt van. A modellbe illesztett $s_{\text{eff}}$:

$$s_{\text{eff}} = \frac{0{,}95}{\tfrac{1}{2{,}31} - 0{,}05} = \frac{0{,}95}{0{,}4329 - 0{,}05} = \frac{0{,}95}{0{,}3829} \approx 2{,}48.$$

Ez a szám csak annyit mond: ha $p = 0{,}95$ lenne, a vektorizált résznek kb. 2,5-szeresen kellene gyorsulnia ahhoz, hogy a megadott időket kapjuk. Más $p$-vel más $s_{\text{eff}}$ adódik (lásd az 1. feladatot), ezért belőle egyik lenti ok sem tekinthető igazoltnak.

12.5.6 Az elméleti és a mért gyorsulás eltérésének tipikus okai

Ha egy valódi mérés elmarad az $s = 4$ modellértéktől, a következő okok jönnek szóba. Mindegyik hipotézis, amelyet natív hardveren végzett célzott méréssel kell igazolni (például $n$-sweep a gyorsítótár-méretek körül, teljesítményszámlálók); a fenti hipotetikus számpéldából egyik sem következik.

1. Memóriasávszélesség (memory bandwidth). A vektoros mag gyorsabb, de a ldr q / str q ugyanannyi bájtot mozgat, mint a skaláris változat összesen. Ha a kernel memória-kötött, a vektorizáció csak a számítási részt gyorsítja, a betöltés/kiírás idejét nem. Nagyméretű tömbökön ez gyakori ok. Fontos: ezt a hatást a QEMU nem modellezi megbízhatóan, ezért QEMU-mérésből nem lehet rá következtetni.
2. Ciklusoverhead. A NEON-változatnak is van számlálója, összehasonlítása és elágazása — igaz, negyed annyi iterációra elosztva. Kis $n$-nél ez dominál.
3. Setup-költség. Az lsr/lsl határszámítás és a maradékciklus egyszeri, fix költség. Nagy $n$-nél elhanyagolható, kis $n$-nél meghatározó.
4. Nem vektorizálható munka. Ha a ciklus feltételes ágakat, táblaindexelést, nem összefüggő hozzáférést vagy sávonként eltérő vezérlést tartalmaz, a $p$ értéke jelentősen csökken, és vele együtt az elérhető $S$ is.

Mielőtt bármelyik okot vizsgálnánk, ellenőrizzük, hogy a mért bináris valóban a kívánt kernelt futtatja: az aarch64-linux-gnu-objdump -d --disassemble=add_f32_neon lab-a048-bench kimenetében ldr q, fadd v0.4s és str q utasításoknak kell lenniük. Ha nem ezek látszanak, a mérés nem a NEON-kernelt méri (elavult objektum, rossz szimbólum, hibás linkelés — lásd a 3. feladatot).

12.5.7 Mikor NEM térül meg a vektorizáció

Nem minden vektorizálás éri meg. Négy tipikus eset:

• Kis tömbök. Ha $n$ néhány tucat alatt van, a setup- és maradékciklus-költség meghaladja a nyereséget. A küszöb hardver- és kernel-függő; méréssel kell megállapítani, nem tippelni.
• Sok elágazás. Ha a ciklusmag if-eket tartalmaz, a sávon belüli szétválás (divergencia) miatt a NEON előny eltűnik, és gyakran lassabb, mint a skaláris változat predikcióbarát ága.
• Nem összefüggő (gather/scatter) hozzáférés. A NEON szekvenciális betöltést szeret; ha az indexek futásidőben számítottak és szétszórtak, a csomagolás (packing) költsége meghaladja a nyereséget.
• Egyetlen végrehajtás. Ha a kernel egy program lefutásában egyszer fut le, a NEON-kód mérete és összetettsége nem éri meg a néhány százalékos időnyereséget; a fejlesztési és auditköltség dominál.

Ezekben az esetekben a helyes döntés az, hogy mérünk, és a mérés alapján nem vektorizálunk.

12.5.8 Feladatok

1. (magyarázó, alapszint — cél: megértés-ellenőrzés) A hipotetikus számpélda $S = 2{,}31$ gyorsulásához vezesd le a modellbe illesztett $s_{\text{eff}}$ értékét $p = 0{,}90$, $p = 0{,}95$ és $p = 0{,}98$ feltevéssel. Mit mond az eredmény arról, mennyire függ az $s_{\text{eff}}$ a feltételezett $p$-től, és következik-e belőle bármilyen diagnózis?

2. (implementációs, középszint — cél: rutinépítés) Módosítsd a mérési vázat úgy, hogy $n$-t lépcsőzetesen növelje $16$-tól $1\,048\,576$-ig, és minden $n$-re írja ki a skaláris és NEON-időt. Készíts táblázatot, és állapítsd meg, melyik $n$ a vektorizáció megtérülési küszöbe ezen a hoston. A lab-a048-sweep.c és lab-a048-sweep build-célnevet használd.

3. (hibakeresési/mérési, középszint — cél: rutinépítés) Egy újrafordítás után a NEON-változat mért ideje gyanúsan közel van a skalárishoz. Kolléga szerint „a GCC a -O2 szinten átírta a NEON-kódot”. Mutasd meg, hogy ez a kézzel írt .s kernelre nem lehet igaz, majd keresd meg a valódi okot aarch64-linux-gnu-nm, aarch64-linux-gnu-objdump -d --disassemble=add_f32_neon és a build-időbélyegek segítségével. Milyen hibák vezethetnek ahhoz, hogy a mért bináris nem a várt kernelt futtatja?

4. (integráló, elmélyült — cél: fejezetek összekapcsolása: Az AAPCS64 regiszterszerződés + korábbi n=0 határeset-fegyelem) Ellenőrizd objdump-pal, hogy az add_f32_scalar és az add_f32_neon egyike sem nyúl az AAPCS64 szerint megőrzendő (callee-saved) regiszterekhez — X19–X28, illetve V8–V15 alsó 64 bitje — anélkül, hogy STP/LDP-vel visszaállítaná őket. Ezután kövesd nyomon GDB-vel mindkét kernelt $n=0$ bemenetre: igazold, hogy a RET előtt egyetlen LDR/STR sem fut le. Mi történne, ha valamelyik kernel elfelejtené ellenőrizni az $n=0$ esetet, és már az első iterációban olvasna a (nem létező) tömbelemből?

12.5.9 Megoldások

1. megoldás — Segítség. Az $s_{\text{eff}} = p / (1/S - (1-p))$ képletbe helyettesíts be sorban három $p$-értéket, és figyeld, mennyit változik az eredmény.

1. megoldás — Teljes megoldás. $S = 2{,}31$ mellett $1/S = 0{,}4329$.

• $p = 0{,}90$: $s_{\text{eff}} = 0{,}90 / (0{,}4329 - 0{,}10) = 0{,}90/0{,}3329 \approx 2{,}70$.
• $p = 0{,}95$: $s_{\text{eff}} = 0{,}95 / (0{,}4329 - 0{,}05) = 0{,}95/0{,}3829 \approx 2{,}48$.
• $p = 0{,}98$: $s_{\text{eff}} = 0{,}98 / (0{,}4329 - 0{,}02) = 0{,}98/0{,}4129 \approx 2{,}37$.

Ugyanabból az $S$-ből a feltételezett $p$-től függően más-más $s_{\text{eff}}$ adódik; az $s_{\text{eff}}$ tehát a modell paramétere, nem mérési eredmény. Egyik érték sem igazol memóriasávszélesség-, cache- vagy sávkihasználási problémát: ehhez $p$-t időalapú módszerrel kellene megmérni (lásd „Hogyan becsülhető $p$?”), és a feltételezett okot célzott, natív hardveres méréssel kellene ellenőrizni. Az $s_{\text{eff}} < 4$ az $s = 4$ modellfeltevéssel sem áll ellentmondásban, mert az csak modell, nem korlát.

2. megoldás — Segítség. A bench függvény már megvan; csak egy külső ciklusba kell csomagolni, amely $n$-et duplázza, és minden lépésben friss, igazított puffereket foglal. A küszöböt vizuálisan ott keresd, ahol a két görbe metszi egymást.

2. megoldás — Teljes megoldás. A sweep-váz a bench függvényt hívja meg növekvő $n$-re, mindig friss (aligned) pufferekkel. A küszöb jellemzően ott van, ahol a NEON-idő először lesz kisebb a skalárisnál; tipikusan néhány száz és néhány ezer elem közé esik, de konkrét értéke host- és QEMU-verziófüggő, ezért méréssel kell megállapítani. A helyes jelentés: „ezen a hoston, ezzel a kernellel, ezen a bemeneteloszláson”. Nem általános érvényű szám.

3. megoldás — Segítség. A .s fájlt a GCC csak továbbadja az assemblernek — melyik lépésben lenne alkalma bármit „átírni”? Utána nézd meg, honnan jön a binárisban az add_f32_neon szimbólum.

3. megoldás — Teljes megoldás. A kézzel írt lab-a048-kernels.s a GCC-től csak az assemblerhez jut: a -O2 a C-forrásokra vonatkozik, a .s utasításait sem nem vektorizálja, sem nem alakítja vissza skaláris FADD-dá. Ha az add_f32_neon alatt a binárisban nem fadd v0.4s áll, a valódi ok a buildben keresendő:

• elavult objektum: a lab-a048-kernels.o régebbi, mint a .s (a make függőségi sora hiányzik, vagy kézi build után nem fordítottuk újra) — ls -l --time-style=full-iso a két fájlra;
• rossz objektum vagy másik függvény: egy másik .o (például az a047 könyvtárából átmásolt fájl) definiál ugyanilyen nevű függvényt — ezt előzi meg a különböző add_i32_*/add_f32_* név; aarch64-linux-gnu-nm -A *.o | grep add_ megmutatja, melyik objektum definiálja;
• hibás linkelés: a linkparancs nem a várt objektumot kapja, vagy egy könyvtár elsőbbséget élvez — a -Wl,-Map=lab-a048.map linkertérkép megmutatja, honnan jött a szimbólum.

Javítás: tiszta újrafordítás (rm -f *.o lab-a048-bench, majd a build), és az objdump -d --disassemble=add_f32_neon ellenőrzése a mérés előtt. Az autovektorizáció vizsgálatához külön, C-ben írt kernelek kellenek (például -O2 és -O3 -fopt-info-vec összevetése); kézzel írt assemblyn ez a kérdés nem értelmezhető.

4. megoldás — Segítség. Nézd meg, mely regisztereket érinti ténylegesen a két kernel (a forrás alapján X0–X6 és V0–V1), és vesd össze az AAPCS64 regiszterszerződés callee-saved listájával — esik-e bármelyik abba a tartományba? Az $n=0$ nyomkövetéséhez tegyél töréspontot a kernel elejére és a RET elé.

4. megoldás — Teljes megoldás. Az add_f32_scalar és az add_f32_neon kizárólag X0–X6 (az X6 a NEON-ág bájteltolása) és V0–V1 regisztereket használ — ezek egyike sem szerepel az AAPCS64 callee-saved listáján (X19–X28, V8–V15), ezért egyik kernelnek sem kell STP/LDP-vel megőriznie semmit; az objdump -d kimenetében emiatt nem is várunk ilyen utasítást. Az $n=0$ esetben: az add_f32_scalar cbz x3, 2f-je azonnal a ret-hez ugrik; az add_f32_neon-ban a lsr/lsl 0-t számol ki x5-nek, a cbz x5, 2f idevisz, majd a cmp x4, x3 / b.hs 4f (0 és 0 egyenlő, a „higher or same” ilyenkor is teljesül) szintén a ret-hez vezet — egyik ágban sem fut le ldr/str. Ha ez a határellenőrzés hiányozna, az első iteráció egy 0 méretű tömb nemlétező elemét olvasná: ez kisebb léptékben ugyanaz a hibaosztály, amit a Záróprojekt I n*n*sizeof(float)-túlcsordulás- és n==0-ellenőrzése tárgyal (a057–a060) — ott a hiányzó korai kilépés egy egész mátrixszorzó modult tenne memóriabiztonsági szempontból megbízhatatlanná, itt egy két-utasításos kernelt.

12.5.10 Rövid összefoglaló

A NEON-gyorsulás mérése azonos bemeneten, kernelenként külön kimeneti pufferrel és a méréstől elválasztott korrektségi ellenőrzéssel, melegítés után, váltakozó sorrendű ismételt futással, medián és IQR közlésével történik; a teszt értékét egy szándékosan hibás kernel ellenpróbája igazolja. Az Amdahl-modell $S = 1/((1-p)+p/s)$ alakban írja le a gyorsulást, ahol $p$ időhányad, nem utasításszám-hányad, és csak időalapú módszerrel becsülhető. A modell határértéke $1/(1-p)$; az $s = 4$ egyszerű modellfeltevés, nem az ISA-ból következő felső korlát. A mért $S$-ből visszaszámolt $s_{\text{eff}}$ a feltételezett $p$-n múlik, ezért nem mért sávkihasználtság, és diagnózist sem igazol. QEMU-ban a kapott idő emulációs idő; belőle fizikai memóriasávszélességre nem lehet következtetni. Kis tömböknél, sok elágazásnál és szétszórt hozzáférésnél a vektorizáció jellemzően nem térül meg — ezt is mérés dönti el.

Továbbhasznált definíciók: gyorsulás (speedup); vektorizálható hányad (vectorizable fraction), mint időhányad; Amdahl-modell.

12.5.11 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Arm Architecture Reference Manual for A-profile architecture (DDI0487) — az FADD (vector), LDR (immediate, SIMD&FP) és STR (immediate, SIMD&FP) kódolásának, valamint a q-regiszteres hozzáférés igazítási követelményeinek elsődleges forrása. Ellenőrizve: a link él (a developer.arm.com → support.arm.com átirányítás megerősített); a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött — a konkrét utasításkódolást a laborban kézzel kell visszakeresni.
• Arm Neon intrinsics referencia — a NEON belső műveletek listája és szemantikája. Ellenőrizve: a link él; ugyanaz a JS-renderelési korlát érvényes, mint fent.
• QEMU dokumentáció, user-mode fejezet — tartalmilag is ellenőrizve: a master ághoz tartozó hivatalos dokumentáció nem állít semmit a cache-hierarchia, a memóriasávszélesség vagy a betöltési késleltetés modellezéséről — a fejezet lényegében a rendszerhívás-fordítást és a szál-/memóriamodell host–guest eltéréseit tárgyalja. A fenti, „QEMU nem modellezi hűen a cache-hierarchiát” állítás ezért nem egy explicit QEMU-dokumentált korlátból, hanem a TCG (Tiny Code Generator) ismert tervezési elvéből következik: funkcionális, utasításszintű emulátor, nem cikluspontos szimulátor. A hivatkozott dokumentáció emellett a master, nem egy konkrét kiadott verzió állapotát tükrözi; a ténylegesen telepített (pl. Ubuntu 24.04 csomagolt) QEMU-verzió dokumentációja ettől eltérhet.
• GNU Binutils kézikönyv — objdump -d és a többi binutils-eszköz referenciája. Tartalmilag ellenőrizve: a jelenlegi kiadás binutils 2.47.
• GNU GDB kézikönyv — a disassemble és a távoli hibakeresés referenciája. Tartalmilag ellenőrizve, de verzió-megjegyzéssel: a „current” fejlesztői pillanatkép (közös verziókorlát).
• GCC kézikönyv — a -O2 és az AArch64-specifikus kapcsolók referenciája. Tartalmilag ellenőrizve: a legújabb listázott kiadás GCC 16.2. (Korábban ez a hivatkozás tévesen a Binutils-kézikönyvvel egy közös link alá volt sorolva — a GCC a Binutilstól és a GDB-től független projekt, külön dokumentációval.)

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak:

1. A QEMU pontos időzítésmodellje — mennyire tér el egy adott natív host mért idejétől — sem ebben, sem korábbi munkafolyamatban nincs ellenőrizve; ehhez tényleges mérés kellene fizikai hoston és QEMU alatt egyaránt, amire ennek a könyvnek a készítése során nem került sor.
2. A p = 0,95 vektorizálható hányad feltételezett érték, az erre épülő számítás matematikai szemléltetés. A tényleges $p$ időhányad, amelyet csak időalapú módszerrel (profilozás natív hardveren, a részek külön mérése) lehet becsülni; utasításszámlálással nem.
3. A kimenetminta, a táblázat és az ábra idő- és gyorsulásértékei (12,004 ms, 5,198 ms, 2,31×) hipotetikus számpéldák — nem fizikai hoston vagy QEMU-ban lefuttatott mérés eredményei. A benchmark logikáját (külön ellenőrzés, a hibás skaláris kernel FAIL ellenpróbája) helyettesítő eszközlánccal — zig cc (Clang, musl), Unicorn-alapú AArch64 user-mode emulátorban, kisebb $n$-nel — futtattuk; az ott kapott időket szándékosan nem közöljük, mert az emulátor ideje semmilyen hardverre nem jellemző.
4. A telepített Ubuntu 24.04 LTS csomagolt gcc-aarch64-linux-gnu, qemu-user és binutils pontos verziószáma ebben a munkafolyamatban nincs lekérdezve; a fenti dokumentációs linkek ezért nem feltétlenül a laborban ténylegesen használt verzióra mutatnak.
5. A „mikor nem térül meg” küszöböket (kis tömbök, sok elágazás) méréssel kell megerősíteni; az itt szereplő tartományok tájékoztató jellegűek.
