15.1 Projektspecifikáció: feladat, interfész és mérési terv

15.1.1 Motiváció: a specifikáció mint mérnöki szerződés

A záróprojekt első lépése nem a kódírás, hanem a feladat rögzítése. Ez nem bürokrácia: a teljesítménykritikus assembly modulnál a specifikáció az a pont, ahol a szándék és a mérhető követelmény szétválik a megvalósítástól. Ha a feladat, az interfész és az elfogadási feltétel nincs rögzítve az első sor assembly megírása előtt, akkor később nem lehet eldönteni, hogy a modul jó-e. A „gyorsnak tűnik” nem elfogadási kritérium; a „medián idő ≤ a referencia medián idejének fele $n \ge 64$ esetén, és minden korrektségi teszt zöld” már az.

Ez az alfejezet a biztonsági interop-szerződés fogalmait ülteti át egy konkrét projekt tervébe. Az ott bevezetett három dimenzió – értékhatomány, pointer-érvényesség, tulajdonjog és hibajelzési konvenció – itt kap konkrét értékeket. A NEON-mérési módszertan adja a statisztikai keretet, a fordítói optimalizálási tapasztalat pedig figyelmeztet arra, hogy a baseline nem lehet „szándékosan lassú C”: a referencia ugyanolyan fordítói kapcsolókkal kell fusson, mint amilyeneket egy valódi projekt használna.

A fejezet célja nem az, hogy egy konkrét modult implementáljunk – az a megvalósítás alfejezet feladata –, hanem hogy olyan specifikációs dokumentumot állítsunk össze, amelyből egy másik fejlesztő (vagy a kurzus auditálója) egyértelműen meg tudja ítélni a kész modult. A specifikáció önmagában is tesztelhető: ha a korrektségi terv nem fedi le a határeseteket, az a specifikáció hibája, nem az implementációé.

15.1.2 Definíció és scope: mi tartozik a projekt-specifikációba

Projekt-specifikáció (project specification): olyan rögzített dokumentum, amely egy szoftvermodul feladatát, külső interfészét, korrektségi követelményeit, teljesítmény-követelményeit és biztonsági szerződését írja le annyira pontosan, hogy a modul implementációjától függetlenül eldönthető legyen annak elfogadása vagy elutasítása.

A specifikációnak öt része van ebben a projektben:

1. Feladat és indoklás. Mit számol a modul, és miért assembly-optimalizálásra érdemes.
2. C-interfész. A függvényszignatúra, a visszatérési érték, a hibajelzési konvenció, az argumentumok értékhatárai.
3. Korrektségi terv. Referenciaimplementáció, összehasonlítási metrika, határesetek listája.
4. Teljesítmény-mérési terv. Bemenetméretek, ismétlésszám, statisztika, elfogadási küszöb.
5. Biztonsági önellenőrzési terv. Argumentum-ellenőrzés, túlcsordulás, memóriabiztonság, mentési szimmetria.

A scope-ból kizárt: a C alapszintaxis újratanítása, a konkrét assembly utasítássor megírása (az a058), a mérés tényleges végrehajtása (az a059), valamint az auditmódszer részletes kidolgozása (az a060). Ez az alfejezet a terv, nem a végrehajtás.

15.1.3 Feladatválasztás és indoklás

Három jelölt merül fel a könyv korábbi fejezetei alapján. Mindegyik szerepelt már valamilyen formában, és mindegyik rendelkezik az assembly-optimalizáláshoz szükséges tulajdonságokkal – de nem egyformán.

1. jelölt: CRC32 bitek fölött. A bitmanipulációs fejezet mintái közvetlenül alkalmazhatók: táblás megoldás, táblamentes (bitenkénti) megoldás, illetve az ARMv8.1 CRC extension utasításai. Erőssége, hogy az interfész triviális (uint32_t crc32(const uint8_t *data, size_t len)), és a korrekció bitre pontosan ellenőrizhető. Gyengesége, hogy a bázis A64 ISA-ban nincs dedikált CRC-utasítás (az az ARMv8.1 opcionális kiterjesztése), ezért a kézi optimalizálás gyorsulása behatárolt; a táblás változat memóriafüggő, a táblamentes változat pedig jól vektorizálható ugyan, de a gyorsulás mértéke erősen függ a bemenet hosszától.

2. jelölt: memcpy-szerű másolás. Az interfész szintén egyszerű (void lab_memcpy(void *dst, const void *src, size_t n)), és a NEON vektorizáció természetes. Problémája, hogy nagy $n$ esetén a memóriasávszélesség a szűk keresztmetszet, nem a számítási kapacitás; az Amdahl-korlát itt nem a nem vektorizálható hányadból, hanem a memóriából ered. Kis és közepes méreteknél viszont látványos a gyorsulás, és a cache-viselkedés (cache-hierarchia) jól demonstrálható.

3. jelölt: sávos (blokkolt) mátrixszorzás. A feladat: $C = A \cdot B$, ahol $A$, $B$, $C$ mind $n \times n$-es, sor-fő (row-major) elrendezésű float tömbök. A számítási igény $O(n^3)$, a memóriaigény $O(n^2)$ – vagyis nagy $n$-nél a számítás dominál, és a memóriasávszélesség nem feltétlenül szűk keresztmetszet. A NEON vektorizáció mindhárom ciklusban alkalmazható, a blokkolás (cache-tudatos kód) pedig a cache-találati arányt javítja. A teljesítmény iparági standard metrikával, GFLOP/s-ban mérhető. A referenciaimplementáció (naiv három egymásba ágyazott ciklus) triviálisan megírható, és a lebegőpontos összehasonlítás módszertana is tanítható rajta.

A választás a 3. jelölt: sávos mátrixszorzás. Indoklás táblázatban:

A mátrixszorzás választását az is indokolja, hogy a vektorizálható hányad fogalma itt kézzelfogható: a belső szorzat-összegzés szinte teljesen vektorizálható, a maradék (setup, ciklusvezérlés, blokkhatárok) pedig mérhetően elválik a vektorizált magtól.

15.1.4 A C-interfész rögzítése

Munkakönyvtár: ~/arm-labor/a64/zaro1/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le). Ez az I. záróprojekt közös könyvtára: mind a négy alfejezete (a057–a060) itt dolgozik, és egymás fájljaira épít.

mkdir -p ~/arm-labor/a64/zaro1
cd ~/arm-labor/a64/zaro1

Az interfész a C hívó és az assembly implementáció közötti interop-szerződés. A szignatúra:

/* lab_sgemm.h */
#ifndef LAB_SGEMM_H
#define LAB_SGEMM_H

#include <stddef.h>

#define LAB_SGEMM_OK      0
#define LAB_SGEMM_EINVAL -1

/*
 * C = A * B, mindharom matrix n x n-es, row-major, float32.
 * A, B, C teruletei nem fedhetik at egymast (restrict-szerzodes).
 *
 * Visszateres:
 *   LAB_SGEMM_OK    (0)  sikeres vegrehajtas
 *   LAB_SGEMM_EINVAL(-1) ervenytelen argumentum (NULL pointer vagy
 *                        n * n * sizeof(float) tulcsordulas)
 *
 * n == 0 eseten a fuggveny nem ir semmit, es LAB_SGEMM_OK-t ad.
 */
int lab_sgemm(size_t n, const float *restrict A,
              const float *restrict B, float *restrict C);

#endif

Az int visszatérési érték tudatos döntés. A biztonsági interop-szerződés szerint a hívó és a hívott közötti hibajelzés konvencióját rögzíteni kell. A void visszatérés ezt a csatornát megszüntetné, és a hibát a hívóra terhelné, aki viszont nem feltétlenül tudja ellenőrizni a pointerek érvényességét. Az int visszatérés egyetlen regiszterben (W0) elfér, az AAPCS64 szerint ez a standard visszatérési regiszter, és az assembly implementációban egyetlen feltételes ág elég hozzá.

Az argumentumok az AAPCS64 szerint az X0–X3 regiszterekben érkeznek: n az X0-ban, A az X1-ben, B az X2-ben, C az X3-ban. A restrict minősítő nem változtat az ABI-n, de szerződéses ígéret: az A, B, C által mutatott területek nem fednek át. Ez az assembly implementációt mentesíti az alias-analízis alól, és a hívót terheli a felelősség a megsértéséért.

Az értékhatomány szerződése:

A NULL pointer és a túlcsordulás ellenőrzése $O(1)$ költségű, szemben a mátrixszorzás $O(n^3)$ költségével. Ezért a biztonsági ellenőrzések beépítése nem rontja érdemben a teljesítményt – ezt az alábbi biztonsági önellenőrzési terv számszerűsíti.

15.1.5 Korrektségi teszt-terv

A korrektségi terv célja: az assembly implementáció eredménye minden releváns bemeneten egy előre rögzített tolerancián belül egyezzen a referenciaeredménnyel, és a visszatérési érték minden esetben a szerződésnek megfelelő legyen.

Referenciaimplementáció. A referencia nem a naiv float-os három ciklus, mert az maga is kerekítési hibát halmoz fel, és nem tekinthető „igazságnak”. A referencia double pontossággal számol, float bemenetből, és double kimenetet ad:

/* lab_sgemm_ref.c */
#include "lab_sgemm.h"

void lab_sgemm_ref(size_t n, const float *A, const float *B, double *C)
{
    for (size_t i = 0; i < n; ++i) {
        for (size_t j = 0; j < n; ++j) {
            double acc = 0.0;
            for (size_t k = 0; k < n; ++k) {
                acc += (double)A[i * n + k] * (double)B[k * n + j];
            }
            C[i * n + j] = acc;
        }
    }
}

Numerikus szerződés. A projekt egyetlen numerikus szerződést használ; a tesztkészlet, a mérés előtti ellenőrzés és az audit is erre hivatkozik.

1. Lebegőpontos környezet. FPCR: RMode = 00 (legközelebbi, páros felé kerekítés), FZ = 0 (nincs flush-to-zero), DN = 0 (nincs alapértelmezett NaN), és az AH/FIZ/NEP bitek is 0. Ez a Linux alapállapota; a teszthajtó induláskor kiolvassa az FPCR-t, és eltérés esetén nem fut le.
2. Bemeneti tartomány. A szerződés véges, túlcsordulásmentes bemenetekre szól: minden A- és B-elem véges, és minden kimeneti elemre $s_{ij} = \sum_k |a_{ik}|\,|b_{kj}| \le \text{FLT\_MAX}/2$. A felezés a kerekítési tartalék, indoklását lásd lent. Ezen kívül (NaN, Inf vagy túlcsorduló bemenet) a modul viselkedése nem része az elfogadásnak; a túlcsordulást a tesztkészlet külön, dokumentált elvárással vizsgálja.
3. A modul számítási modellje. Minden $c_{ij}$ a 0-ról indul, és $k = 0, 1, \dots, n-1$ sorrendben float pontosságú fúzionált szorzás-összeadással frissül ($c \leftarrow \text{fma}(a_{ik}, b_{kj}, c)$, minden lépés után egy kerekítés). A vektoros FMLA sávonként és a skalár farok FMADD-je ugyanezt a műveletet végzi, ezért a sáv és a farok között nincs numerikus különbség.
4. Referencia. A lab_sgemm_ref ugyanebben a $k$-sorrendben, double pontossággal összegez. Két float szorzata double-ban pontosan ábrázolható (24 + 24 bit ≤ 53 bit), ezért a referenciában a fordítói kontrakció (-ffp-contract) sem változtat az eredményen.
5. Elfogadás. Minden elemre: $c_{ij}$ véges, és

$$|c_{ij}^{\text{asm}} - c_{ij}^{\text{ref}}| \le \text{atol} + \text{rtol} \cdot s_{ij}, \qquad \text{rtol} = 10^{-4},\ \text{atol} = 10^{-30}.$$

A nem véges kimeneti elem véges referencia mellett mindig FAIL, és az összehasonlítás !(eltérés <= korlát) alakú, így a NaN nem csúszhat át rajta.

Miért nem bitre pontos, és miért ez a korlát? A $k$-sorrend az i-k-j átírásban nem változik: egy adott $c_{ij}$-hez a modul és a referencia ugyanabban a sorrendben adja hozzá a tagokat. A különbség forrása a pontosság: a modul minden lépés után 24 bites mantisszára kerekít, a referencia 53 bitesre. A fúzionált művelet ezen belül csak annyit számít, hogy lépésenként egy kerekítés van, nem kettő. Az ilyen összegzés ismert hibakorlátja $|c - r| \le \gamma_n \sum_k |a_{ik} b_{kj}|$, ahol $\gamma_n \approx n \cdot 2^{-24}$; ez $n \le 256$ esetén legfeljebb $1{,}6 \cdot 10^{-5}$, tehát az $\text{rtol} = 10^{-4}$ biztonsági tartalékkal fedi. A korlátot ezért $s_{ij}$-hez és nem $|c_{ij}^{\text{ref}}|$-hez mérjük: kioltásnál (pozitív és negatív tagok összegénél) a referencia lehet közel nulla, miközben a kerekítési hiba a tagok nagyságával arányos. Az $\text{atol}$ csak az alulcsordulási tartományt nyeli el; $n > 256$ esetén az $\text{rtol}$ értékét újra kell számolni.

Miért $\text{FLT\_MAX}/2$, és miért nem elég az $s_{ij} < \text{FLT\_MAX}$? A szerződés véges kimenetet vállal, de a float FMA-lánc részösszegei a kerekítés miatt nagyobbak lehetnek a pontos abszolút összegnél. Ellenpélda $n = 4$-re: az A első sora $\{\texttt{0x1.fffffap127},\ \texttt{0x1.08p103},\ \texttt{0x1.08p103},\ \texttt{0x1.08p103}\}$, a többi sora nulla, B minden eleme 1. A pontos összeg $s_{00} = \texttt{0x1.fffffd18p127} < \text{FLT\_MAX} = \texttt{0x1.fffffep127}$. A $k$-sorrendű float FMA részösszegei mégis $\texttt{0x1.fffffcp127}$, $\texttt{0x1.fffffep127}$, majd $+\infty$: minden $2^{103}$ nagyságú tag egy teljes ulp-ot ($2^{104}$) ad hozzá, mert a pontos érték a két szomszédos float közötti felezőpont fölé esik. A tartalék levezetése. Legyen $u = 2^{-24}$ az egységkerekítés, $\eta = 2^{-149}$ a legkisebb pozitív szubnormális float, és $x_k$ a $k$-adik FMA pontos, kerekítés előtti értéke. Az RNE-kerekítésre a normális tartományban a relatív korlát $|\mathrm{fl}(z)| \le (1+u)|z|$ érvényes, de FZ = 0 mellett a szerződés a szubnormális eredményeket is megengedi, ahol a hiba abszolút is lehet, legfeljebb $\eta/2$. Ezért a mindkét tartományban érvényes modell: $$|\mathrm{fl}(z)| \le (1+u)\,|z| + \eta/2.$$ Egy tisztán relatív korlát itt nem elég. Ellenpélda: az első szorzat $a = \texttt{0x1.000002p-126}$, $b = \texttt{0x1p-24}$, a második szorzat 0. Ekkor $s_{ij} = \texttt{0x1.000002p-150}$, az első FMA a pontos értéket $\texttt{0x1p-149}$-re kerekíti, így a második lépés pontos értéke $x_2 = \texttt{0x1p-149}$. Ez nagyobb a relatív korlát $(1+u)\,s_{ij} = \texttt{0x1.000003p-150}$ értékénél, de belefér az abszolút taggal bővített $(1+u)\,s_{ij} + \eta/2$ korlátba (natív C fmaf-fal ellenőrizve). A modellt lépésenként alkalmazva $|x_{k+1}| \le |\hat c_k| + |a_{i,k}b_{k,j}| \le (1+u)\,|x_k| + \eta/2 + |a_{i,k}b_{k,j}|$, amiből indukcióval $$|x_k| \le (1+u)^{k-1} s_{ij} + \frac{\eta}{2}\sum_{t=0}^{k-2}(1+u)^t \le (1+\gamma_n)\left(s_{ij} + \frac{n\,\eta}{2}\right).$$ $s_{ij} \le \text{FLT\_MAX}/2$ és $\gamma_n \le 1$ (azaz $n \lesssim 2^{23}$) mellett ez $\text{FLT\_MAX}$ alatt marad: az abszolút tag $n\,\eta/2 \le 2^{23} \cdot 2^{-150}$ elhanyagolható a $\text{FLT\_MAX}/2$ nagyságrendű tartalékhoz képest. Egyetlen lépés sem kerekíthet tehát $+\infty$-re. A tankönyvi $n \le 256$ körben $\gamma_n \le 1{,}6 \cdot 10^{-5}$, tehát a felezés bőkezű. Egy szorosabb határ $\text{FLT\_MAX}/(1+\gamma_n) - n\,\eta/2$ lenne (a második tag gyakorlatilag nulla), de a kerek, könnyen ellenőrizhető $\text{FLT\_MAX}/2$ a szerződés része; a near-max és az fma-edge teszteset besorolása ettől nem változik. A tagságot a tesztkészlet lab_sgemm_in_contract függvénye egy bizonyítottan elégséges, konzervatív szűrővel vizsgálja: a double-ben számított összeget a kerekítési hibájával felfelé becsli, így 1-et csak biztosan belső esetre ad, a határ közvetlen közelében pedig egy belső esetet is elutasíthat.

Határesetek. A tesztterv minden alábbi bemenetre lefut, és a referenciaeredményhez hasonlít:

A fenti méretek mindegyike determinisztikus, mintázott tartalommal fut.

Speciális mátrixtartalmak. A tényleges tesztmátrix (a tesztkészlet pontosan ezt hajtja végre):

A nagyérték-teszt tehát nem túlcsordulás-teszt; a szerződés felső határát a near-max eset terheli, a valódi túlcsordulást pedig a két külön, szerződésen kívüli eset vizsgálja, saját elvárással. A tesztkészlet minden esetnél azt is ellenőrzi, hogy a lab_sgemm_in_contract a várt osztályba sorolja-e a bemenetet. NaN- és Inf-bemenetet a szerződés kizár. A nem véges kimenetet viszont az ellenőrző minden esetben FAIL-nek minősíti, és ezt egy önellenőrzés igazolja: a teszthajtó egy helyes eredménybe szándékosan NaN-t, $\pm\infty$-t és tűrésen kívüli eltérést ír, és mindegyiknek le kell buknia.

Memóriaszerződés. A kimeneten csak a C $n^2$ eleme változhat. A teszthajtó a bemeneti A és B másolatát a hívás után bájtra összeveti, a kimeneti puffer előtt őrbájtokat tart, utána pedig védőlap (PROT_NONE) áll. Ez a túlindexelt olvasást és írást is laphibává teszi. A C oldali AddressSanitizer erre nem elég, mert a kézzel írt assembly memóriaeléréseit nem instrumentálja.

15.1.6 Teljesítmény-mérési terv

A teljesítmény-mérés célja: eldönteni, hogy az assembly implementáció a rögzített elfogadási küszöböt teljesíti-e, és dokumentálni a mért értékeket. A mérés nem az assembly utasítások számát méri, hanem a falióra-időt egy rögzített munkamennyiségre.

Bemenetméretek. $n \in \{16, 32, 64, 128, 256\}$ (a mérőprogram alapértelmezése). Az alsó határ a vektorizációs overhead dominanciáját mutatja, a felső a cache-hatást. Kis $n$-nél az assembly setup-költsége látszik, nagy $n$-nél a memória és a cache.

Melegítés és ismétlésszám. Minden mérethez $W = 3$ melegítő futás (a cache és az elágazás-előrejelző felmelegítése), majd $R = 11$ mért futás. A páratlan ismétlésszám lehetővé teszi a medián egyszerű kiszámítását. A melegítő futások eredménye nem kerül a statisztikába.

Statisztika. Az elsődleges metrika a medián idő. Mellette a szóródás mérésére a medián abszolút eltérés (MAD, median absolute deviation) szolgál:

$$\text{MAD} = \text{median}\left(|t_i - \text{median}(t)|\right)$$

A mediánt azért használjuk, mert a falióra-idő eloszlása gyakran ferde (egy-egy lassabb futás az ütemező vagy a cache miatt), és a medián robusztusabb az átlagnál. Az átlag és a szórás is közölhető, de nem ez az elsődleges metrika.

Származtatott metrika. A mátrixszorzás műveletigénye $2n^3$ lebegőpontos művelet (szorzás és összeadás páronként), ezért a teljesítmény:

$$\text{GFLOP/s} = \frac{2 n^3}{t \cdot 10^9}$$

ahol $t$ a medián idő másodpercben. Ez a metrika függetleníti a mérést a bemenetmérettől, és lehetővé teszi a különböző $n$-ek összehasonlítását.

Összehasonlítás. A kézzel írt .S fájlt a -O2 nem optimalizálja: az assembler azt fordítja le, amit leírtunk. A C-oldali kapcsolók tehát csak a C-változatokat befolyásolják, és a „ugyanazzal a szinttel fordítva” önmagában nem tesz igazságossá egy összehasonlítást. Az is fontos, hogy a -march=armv8-a már alapból tartalmazza az FP- és SIMD-támogatást, ezért a +simd utótag nem kapcsol be egy addig tiltott autovektorizálást. Az, hogy a fordító vektorizál-e, az optimalizálási kapcsolókon (-ftree-vectorize, -O3) és a ciklus alakján múlik.

Az assembly modul a naiv változathoz képest három dolgot változtat egyszerre: a ciklussorrendet (i-j-k helyett i-k-j, így B oszlopai helyett folytonos B- és C-sorokat jár be), a vektorizálást (4 sávos FMLA) és a fúzionált szorzás-összeadást. A teljes nyereség ezért nem nevezhető „assembly/NEON-gyorsulásnak”. A mérés négy változatot hasonlít össze, hogy a hatások szétváljanak:

Minden C-változat azonos célra és FP-modellre fordul: -std=gnu17 -march=armv8-a -ffp-contract=fast, -ffast-math nélkül. A kontrakció engedélyezése azt jelenti, hogy a fordító is használhat FMADD/FMLA-t, mint a modul. A -ffast-math hiánya miatt viszont a fordító nem rendezheti át az összeadásokat, ezért az i-j-k redukciós ciklust nem tudja vektorizálni, az i-k-j belső ciklusát igen. A jegyzőkönyvbe kerül a GCC pontos verziója (aarch64-linux-gnu-gcc --version) és a vektorizációs riport. A végső binárison objdump -d-vel ellenőrizzük, hogy az 1–2. változatban nincs vektoros fmla, a 3.-ban van.

Elfogadási küszöb. Az assembly implementáció elfogadott, ha

1. minden korrektségi teszt zöld;
2. a jegyzőkönyvben rögzített környezetben (host vagy QEMU-verzió és CPU-modell, fordítóverzió, kapcsolók) $n \ge 64$ esetén az assembly medián ideje legfeljebb a naiv i-j-k skalár változat medián idejének a fele;
3. a jegyzőkönyv tartalmazza mind a négy változat mediánját és MAD-ját, a három részgyorsulást (sorrend, C-vektorizálás, kézi assembly) és az $n$, $W$, $R$, atol, rtol értékeket.

A 2. pont kétszeres küszöbe egy rögzített környezetre vonatkozik. Nem állítjuk, hogy minden Arm-processzoron vagy QEMU-verzión teljesül, sem azt, hogy ott megengedő volna: egy másik mag vagy emulátor más arányt adhat, ezért minden új környezetben újra kell mérni. A küszöb teljesülése önmagában azt sem igazolja, hogy a kézi assembly megérte. Erről a 3 → 4 részgyorsulás dönt. Ha a modul nem gyorsabb a vektorizált C-nél, az is érvényes, dokumentálandó eredmény. Abszolút GFLOP/s-csúcs előírása hardver- és QEMU-függő lenne, és sértené a „ne találj ki benchmarkot” elvet. A NEON-gyorsulás mérése szerint QEMU-emulációban a mért érték emulációs idő, nem a célprocesszor ciklusszáma, és ezt a jegyzőkönyvben jelölni kell.

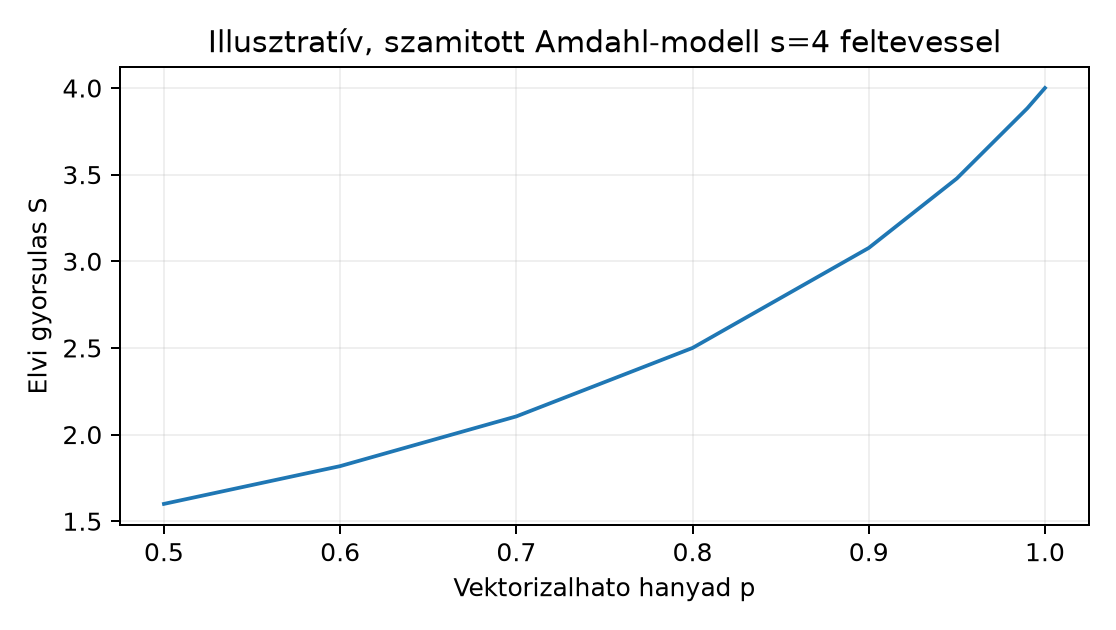

Illusztratív modell, nem garancia. Ha a skaláris referencia futásidejének $p$ hányadát $s$-szeresére gyorsítjuk, és a többi rész ideje változatlan, akkor $S = 1/((1-p) + p/s)$ (Amdahl-modell). A négysávos NEON egyszerre négy float-elemet dolgozhat fel, de ebből önmagában nem következik, hogy $s = 4$, sem az, hogy 4× általános plafon volna: a memóriaelérés, a fúzionált műveletek, a kibontás és a skalár farok mind eltolhatja a tényleges $s$-t. A $p$ értékét sem a forráskódból olvassuk ki, hanem a skaláris referencia időhányadaként mérjük (profilozással vagy a vektorizálható szakasz külön időmérésével). Az alábbi ábra egy $s = 4$ feltevésű modell számított görbéje $p$ függvényében, nem a processzor garantált teljesítménye. Például $p = 0{,}95$ és $s = 4$ mellett $S \approx 3{,}48$.

A mérési terv ezzel szemben a tényleges medián időt rögzíti; a modell és a mérés viszonya az a059 validációs lépés tárgya.

15.1.7 Biztonsági önellenőrzési terv

A biztonsági terv a biztonsági interop-szerződés közvetlen alkalmazása. Négy ellenőrzési pont:

1. Argumentum-ellenőrzés. A függvény belépéskor ellenőrzi, hogy A, B, C nem NULL, és hogy n nem nulla. Ha n == 0, a függvény azonnal visszatér LAB_SGEMM_OK-val, anélkül hogy bármit írna a C pointerre. Ez a kapacitáskötött határellenőrzés mintája: a hosszt a fogadó fél saját kapacitásához kötjük, és a konverzió után, az első írás előtt döntünk.
2. Túlcsordulás-ellenőrzés. Az $n^2$ elem mérete size_t-ben túlcsordulhat. Az ellenőrzés: ha $n > \lfloor \sqrt{SIZE\_MAX / sizeof(float)} \rfloor$, akkor LAB_SGEMM_EINVAL. Ez megakadályozza, hogy egy hibás n érték miatt a függvény a memórián kívülre írjon.
3. Mentési szimmetria. Az assembly implementációban minden STP (store pair) utasításhoz tartozó LDP (load pair) a visszatérési úton, minden kimeneti ágon (sikeres és hibás visszatérésnél is) végrehajtódik. Ez a mentési szimmetria követelménye; megsértése a hívó regisztereinek csendes módosulását okozza.
4. Memóriaátfedés. A restrict szerződés szerint az A, B, C területek nem fednek át. Ezt a függvény nem ellenőrzi (nem is tudná általánosan eldönteni), de a szerződés a hívó felelőssége. A tesztelés során külön tesztesettel kell ellenőrizni, hogy a hívó ezt betartja-e.

A biztonsági ellenőrzések költsége $O(1)$, a műveleté $O(n^3)$, ezért $n \ge 16$ esetén az ellenőrzés futásideje elhanyagolható. Ez indokolja, hogy az ellenőrzéseket nem érdemes feltételes fordítási kapcsoló mögé rejteni – a záróprojektben mindig aktívak.

15.1.8 Kidolgozott példa: a specifikációs dokumentum minta

Az alábbi példa egy teljes specifikációs vázlat, amely a fenti döntéseket egy dokumentumba rendezi. A kódblokkok szemléltető példák, nem végrehajtandó utasítások.

/* lab_sgemm_spec.c — a mérési terv vaza (szemlelteto) */
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <math.h>
#include "lab_sgemm.h"

static double now_seconds(void)
{
    struct timespec ts;
    if (clock_gettime(CLOCK_MONOTONIC, &ts) != 0) { perror("clock_gettime"); exit(2); }
    return (double)ts.tv_sec + (double)ts.tv_nsec * 1e-9;
}

static double median(double *v, size_t n)
{
    /* n paratlan; egyszeru buborek-rendezes a vazlatban */
    for (size_t i = 0; i < n; ++i)
        for (size_t j = i + 1; j < n; ++j)
            if (v[j] < v[i]) { double t = v[i]; v[i] = v[j]; v[j] = t; }
    return v[n / 2];
}

int main(void)
{
    const size_t sizes[] = { 16, 32, 64, 128, 256 };
    const size_t W = 3, R = 11;

    for (size_t s = 0; s < sizeof(sizes) / sizeof(sizes[0]); ++s) {
        size_t n = sizes[s];
        size_t nelem = n * n;
        float *A = malloc(nelem * sizeof(float));
        float *B = malloc(nelem * sizeof(float));
        float *C = malloc(nelem * sizeof(float));
        double *Rref = malloc(nelem * sizeof(double));
        if (!A || !B || !C || !Rref) { free(A); free(B); free(C); free(Rref); return 1; }

        /* bemenet feltoltese: illusztrativ, determinisztikus */
        for (size_t i = 0; i < nelem; ++i) {
            A[i] = (float)((int)(i % 17) - 8) / 8.0f;
            B[i] = (float)((int)(i % 13) - 6) / 6.0f;
        }

        /* melegites */
        for (size_t w = 0; w < W; ++w)
            if (lab_sgemm(n, A, B, C)) { fputs("kernel error\n", stderr); return 1; }

        /* meres */
        double t[R];
        for (size_t r = 0; r < R; ++r) {
            double t0 = now_seconds();
            if (lab_sgemm(n, A, B, C)) { fputs("kernel error\n", stderr); return 1; }
            t[r] = now_seconds() - t0;
        }
        double med = median(t, R);
        if (med <= 0) { fputs("timer resolution\n", stderr); return 2; }
        double gflops = (2.0 * (double)n * (double)n * (double)n)
                        / (med * 1e9);
        printf("n=%zu median=%.6f s GFLOP/s=%.3f\n", n, med, gflops);

        free(A); free(B); free(C); free(Rref);
    }
    return 0;
}

A példa három dolgot mutat: a melegítés és a mért ismétlések szétválasztását, a medián mint elsődleges statisztikát, és a GFLOP/s származtatott metrikát. A tényleges korrektségi összehasonlítás (lab_sgemm kontra lab_sgemm_ref) ettől külön függvényben történik, a toleranciás összehasonlítással.

Előretekintés: a projekt fájllistája. Ebben az alfejezetben még nincs futtatható build. A specifikáció a szerződést rögzíti, a forrásokat a következő alfejezetek készítik el. Az alábbi táblázat a projekt egyetlen hiteles fájllistája: minden fájlnév, a hiteles változatát közlő alfejezet és az, hogy melyik buildbe kerül. A későbbi alfejezetek buildparancsai pontosan ezeket a fájlokat linkelik, a ~/arm-labor/a64/zaro1/ közös könyvtárban.

A korrektségi teszt tényleges buildje és futtatása tehát A korrektségi tesztkészlet kidolgozott példájában van. Ott a teszthajtó mellé az ellenőrző modul (lab_sgemm_check.c) is linkelődik, és a hívott lab_sgemm az assembly modul. A projektben nincs C nyelvű lab_sgemm implementáció. A C összehasonlító változatok a mérési baseline szerepét töltik be, saját, eltérő nevekkel, és csak a mérőprogramba kerülnek. A teszthajtó ezért hoston nem fordítható natív gcc-vel, mert a hívott függvény AArch64 assembly. A futtatás qemu-aarch64 alatt vagy natív AArch64-en történik.

15.1.9 Tipikus hibák és ellenpróbák

Tünet: a korrektségi teszt $n = 17$ esetén elbukik, de $n = 16$-nál zöld. Hipotézis: a blokkméret-határ kezelése hibás; a maradék blokk túlcsordul a következő sorra. Adatgyűjtés: a teszt kiírja az első eltérő $(i, j)$ indexet; ez megmutatja, melyik blokkhatáron csúszik el. Egy változtatás: a maradékkezelő ág feltételének módosítása. Ellenőrzés: a teszt újrafuttatása mind a nyolc határesetre.

Tünet: a mért gyorsulás $n = 16$-nál negatív (az assembly lassabb, mint a C). Hipotézis: a setup-költség (regisztermentés, blokk-bejáratás) nagyobb, mint a nyereség. Adatgyűjtés: az assembly disassemblyjében a függvény prologusának hossza; a perf-szerű ciklusszámlálás hiányában a medián idők összehasonlítása. Egy változtatás: a blokkméret csökkentése vagy a setup egyszerűsítése. Ellenőrzés: $n = 16$ és $n = 64$ újramérése.

Tünet: a mérés szórása nagy (MAD > a medián 10%-a). Hipotézis: a host más folyamatai zavarnak, vagy a QEMU nem determinisztikus. Adatgyűjtés: a 11 mért idő kiírása; ha egy kiugró érték van, az külső zavar. Egy változtatás: az ismétlésszám növelése vagy a mérés más időpontban ismétlése. Ellenőrzés: a MAD újraszámítása.

Tünet: a korrektségi teszt minden $n$-re „zöld”, de a modul a valós bemeneten hibás. Hipotézis: a teszt bemenete nem fedi le a valós értéktartományt (pl. csak kis értékek). Adatgyűjtés: a teszt bemeneteinek statisztikája. Egy változtatás: nagy értékek és előjeles értékek bevonása. Ellenőrzés: a toleranciás összehasonlítás újrafuttatása.

15.1.10 Feladatok

1. feladat (magyarázó, alapszint — cél: megértés-ellenőrzés). Hasonlítsd össze a három jelölt feladatot (CRC32, memcpy, sávos mátrixszorzás) az alábbi szempontok szerint: számítási dominancia, vektorizálhatóság, cache-érzékenység, referenciaimplementáció egyszerűsége. Melyik esetben lenne az Amdahl-korlát a legszűkebb, és miért? Készíts táblázatot, és indokold, melyik feladatot választanád záróprojektnek, ha a cél a legnagyobb mért gyorsulás elérése.

2. feladat (implementációs, középszint — cél: rutinépítés). Írd meg a lab_sgemm_ref függvényt double pontossággal, valamint a korrektségi teszt keretrendszer vázát, amely a határeset-táblázatot és a speciális tartalmak tesztmátrixát lefedi. A keretrendszer a numerikus szerződés szerinti összehasonlítást (atol + rtol * s_ij, nem véges elem = FAIL) alkalmazza, és minden eltérésnél kiírja az $(i, j)$ indexet és a három értéket (asm, ref, különbség).

3. feladat (hibakeresési/mérési, középszint — cél: rutinépítés). Tervezd meg a mérési jegyzőkönyv sablonját: milyen mezőket tartalmaz (host, QEMU-verzió, fordítói verzió, optimalizálási szint, $n$, $W$, $R$, atol, rtol, mért medián, MAD, GFLOP/s, jelölés hogy emulációs idő). Egészítsd ki egy olyan eljárással, amely a mérési zajt csökkenti (melegítés, medián, ismétlés), és indokold, miért nem használnál clock()-ot CLOCK_MONOTONIC helyett.

15.1.11 Megoldások

1. megoldás — Segítség. Melyik feladatnál dominál a memóriasávszélesség a számítás helyett, és ez hogyan hat az Amdahl-modell érvényességére (amely eredetileg számítási párhuzamosításra vonatkozik)?

1. megoldás — Teljes megoldás. A CRC32 esetén a vektorizálható hányad alacsony (a bitenkénti feldolgozás nehezen párhuzamosítható, a táblás változat memóriafüggő), ezért az Amdahl-korlát szűk. A memcpy esetén a memóriasávszélesség a szűk keresztmetszet, nem a nem vektorizálható hányad; az Amdahl-korlát formálisan kevésbé releváns, mert a modell nem a számítási kapacitást írja le. A mátrixszorzásnál a belső ciklus szinte teljesen vektorizálható, a memóriaigény $O(n^2)$, a számítási igény $O(n^3)$, ezért az Amdahl-korlát a legkevésbé szűk. Egy $s = 4$ feltevésű modell szerint a gyorsulás legfeljebb 4× lehet; ez a feltevés következménye, nem a hardver garanciája, és a tényleges $s$-t mérni kell. A választás indoklása: legnagyobb mért gyorsulás és legjobb mérési standard (GFLOP/s) a mátrixszorzásnál várható.

2. megoldás — Segítség. A referencia double akkumulátorral dolgozik, a bemenet float marad — nézd meg a fejezet korábbi lab_sgemm_ref-re vonatkozó definícióját, és a nyolc határeset + hat tartalomtípus listáját a specifikáció szerint.

2. megoldás — Teljes megoldás. A lab_sgemm_ref a fenti double-os verzió. A teszt keretrendszer vázlata: minden n-re és minden tartalomra generálja a bemenetet, lefuttatja a referenciát és az assemblyt, majd minden elemre ellenőrzi a toleranciát. A határesetek listája a táblázat n értékei; a speciális tartalmak a tesztmátrix szerinti n-eken futnak. Az eltérés kiírása segít lokalizálni a hibát: ha az első eltérés a $(0, 0)$ indexnél van, a hiba a teljes mátrixra hat; ha egy blokkhatárnál, a blokkméret-kezelés a hibás. Az összehasonlítás !(eltérés <= korlát) alakú, és a nem véges elemet külön is FAIL-nek minősíti, így a NaN nem adhat „0 maximális hibát”. Hogy ez valóban működik, azt a szándékosan beírt NaN/Inf hibák lebukása igazolja. A szerződésen kívüli túlcsordulási eset saját, dokumentált elvárást kap (minden elem $+\infty$).

3. megoldás — Segítség. Gondold át, mit mér a clock() valójában (CPU-idő vs. falióra-idő), és miért probléma ez egy olyan mérésnél, ahol más folyamatok vagy I/O is futhatnak a háttérben.

3. megoldás — Teljes megoldás. A jegyzőkönyv sablonja táblázatos formában rögzíti a környezetet és a paramétereket. A clock() a CPU-időt méri, amely több szálon vagy blokkoló I/O esetén félrevezető; a CLOCK_MONOTONIC a falióra-időt méri, amely a valós felhasználói élményt tükrözi. A melegítés a cache és az elágazás-előrejelző feltöltését szolgálja; a medián a kiugró értékeket kiszűri; az ismétlés a véletlen zaj hatását csökkenti. A jegyzőkönyvben jelölni kell, hogy QEMU-emulációban a mérés emulációs idő, nem target-ciklusszám.

15.1.12 Rövid összefoglaló

A projekt-specifikáció öt részből áll: feladat és indoklás, C-interfész, korrektségi terv, teljesítmény-mérési terv és biztonsági önellenőrzési terv. A választott feladat a sávos mátrixszorzás, mert számításigényes, jól vektorizálható, cache-tudatos és iparági standard metrikával mérhető. Az interfész int lab_sgemm(size_t n, const float *restrict A, const float *restrict B, float *restrict C), hibajelzése LAB_SGEMM_OK/LAB_SGEMM_EINVAL. A korrektségi terv egyetlen numerikus szerződést használ (rögzített FPCR, véges bemenet, double referencia, $s_{ij}$-hez mért tűrés); a mérési terv négy változatot (naiv, átrendezett, vektorizált C és assembly) hasonlít össze mediánnal, MAD-dal és GFLOP/s-sal; a biztonsági terv argumentum-ellenőrzést, túlcsordulás-védelmet és mentési szimmetriát ír elő.

Továbbhasznált definíciók: - projekt-specifikáció: a feladat, interfész, korrektségi, teljesítmény- és biztonsági követelmények rögzített dokumentuma. - elfogadási küszöb: a mérési tervben rögzített, számszerű feltétel, amelynek teljesülése esetén a modul elfogadható. - numerikus szerződés: rögzített FPCR, véges bemeneti tartomány ($s_{ij} \le \text{FLT\_MAX}/2$, kerekítési tartalékkal), a modul és a referencia számítási modellje, valamint az atol + rtol * s_ij elfogadási feltétel, ahol s_ij = sum_k |a_ik||b_kj|.

15.1.13 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Arm A-profile Architecture Reference Manual — az AAPCS64 argumentum-átadás és a visszatérési regiszter elsődleges forrása. Ellenőrizve: a link él (a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött).
• AAPCS64 – Procedure Call Standard for the Arm 64-bit Architecture — az X0–X3 argumentumregiszterek és a W0 visszatérési regiszter szerződése. Tartalmilag ellenőrizve: aktuális kiadás 2025Q4 (2026-01-23), Release minőségű.
• GCC: Options That Control Optimization — az optimalizálási szintek és a baseline összehasonlítás követelménye. Tartalmilag ellenőrizve: a legújabb listázott kiadás GCC 16.2.
• GNU assembler kézikönyv — az assembly forrás és a linker szintaxis. Tartalmilag ellenőrizve: a jelenlegi kiadás binutils 2.47.
• QEMU User Mode Emulation — a qemu-aarch64 futtatási modell és a mérés emulációs jellege. Tartalmilag ellenőrizve: a master ág dokumentációja (közös verziókorlát); a hivatalos dokumentáció nem állít semmit a cache- vagy sávszélesség-modellezésről, ami a TCG funkcionális, nem cikluspontos tervezéséből következik.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak: a CLOCK_MONOTONIC felbontása és a QEMU emulációs idő viselkedése az adott hoston és QEMU-verzióban nem ellenőrzött ebben a folyamatban; a konkrét atol/rtol értékek az első mérési ciklusban validálandók. A négy mérési változatot és a tesztkészletet a helyettesítő eszközlánccal (zig cc/Clang + musl, Unicorn-alapú emulátor) lefordítottuk és lefuttattuk; Clang -O3 mellett az i-k-j belső ciklusa vektorizálódott (4 sáv, kétszeres kibontás), az i-j-k redukció nem, a -fno-vectorize változatokban nincs vektoros fmla. A GCC vektorizációs riportját és az emulátoron kívüli időket nem mértük; az emulátorbeli időket nem közöljük.
