15.4 Visszacsatolás és auditmódszer

15.4.1 Motiváció: a mérés önmagában nem zárja le a projektet

Az a059 alfejezetben a mátrixszorzó assembly modul teljesítette az elfogadási küszöböt, a kimenet az a057 numerikus szerződése szerint egyezett a C referenciával, és a gyorsulás tényezőire bontva is dokumentáltuk. A mérnöki munka azonban ezzel nem fejeződik be. Egy assembly modul ugyanis csendes hibákat hordozhat: a regiszter-ütközés, a hiányos farokkezelés vagy a stack-igazítás megsértése nem feltétlenül okoz azonnali összeomlást. A hiba csak bizonyos n értékeknél, bizonyos regiszterkiosztásnál vagy egy másik fordítógenerálta hívói környezetben jelentkezik. A projekt lezárásához ezért nem elég „lefutott, és jó lett a szám” — strukturált, ismételhető auditra van szükség.

A motiváció kettős. Egyrészt technikai: az assembly modul helyességét és hordozhatóságát csak rendszerszintű ellenőrzéssel lehet igazolni. Másrészt módszertani: a hallgatónak olyan önellenőrzési folyamatot kell elsajátítania, amelyet később csapatban, kódreview-ban és a II. rész bare-metal firmware-fejlesztésében is alkalmazni tud. Az audit nem azonos a hibakereséssel (debugging): míg a hibakeresés egy ismert tünet okát keresi, az audit megelőző jellegű — a rendszer állapotát hasonlítja össze egy előre rögzített követelménylistával.

Ebben az alfejezetben egy négy pillérű auditchecklistet építünk fel, végigvisszük egy konkrét mátrixszorzó modulon, kitérünk a mérési eredmény újraellenőrzésére, a biztonsági önellenőrzésre, a csapat-kódreview reakcióira, és lezárásként megmutatjuk, mi marad ebből a fegyelemből a Cortex-M bare-metal világában.

15.4.2 Definíció: auditchecklist és önaudit

Auditchecklist (audit checklist): előre rögzített, pontokba szedett követelmény- és ellenőrzéslista, amely egy szoftvermodul vagy firmware auditalapját adja. Minden pont tartalmazza az ellenőrzési célt, a vizsgálati módszert, az elvárt eredményt és a lehetséges hiba tünetét. A checklist célja, hogy az audit reprodukálható legyen: ugyanaz a lista ugyanarra a modulra ugyanazt az eredményt adja, függetlenül attól, ki végzi.

Önaudit (self-audit): a fejlesztő saját maga által végzett strukturált audit, amelynek célja a projekt lezárása előtti hiányosságok feltárása. Az önaudit nem helyettesíti a független kódreview-t, de csökkenti a review során feltárt hibák számát, és fejleszti a fejlesztő saját kritikai szemléletét.

Az audit itt négy pillérre épül:

A checklist kiegészül mérési reprodukálhatósággal és biztonsági önellenőrzéssel; ezeket külön szakaszokban tárgyaljuk.

15.4.3 Kidolgozott példa: a mátrixszorzó modul auditja

Munkakönyvtár: ~/arm-labor/a64/zaro1/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le). Ez az I. záróprojekt közös könyvtára: mind a négy alfejezete (a057–a060) itt dolgozik, és egymás fájljaira épít.

mkdir -p ~/arm-labor/a64/zaro1
cd ~/arm-labor/a64/zaro1

Az auditált modul ugyanaz, amelyet az a057 specifikált és az a058 implementált — nem egy új, hasonló modul, hanem a tényleges lab_sgemm:

/* lab_sgemm.h */
#ifndef LAB_SGEMM_H
#define LAB_SGEMM_H
#include <stddef.h>
#define LAB_SGEMM_OK     0
#define LAB_SGEMM_EINVAL -1
int lab_sgemm(size_t n,
              const float *restrict A,
              const float *restrict B,
              float *restrict C);
#endif

Az A, B, C mutatók n × n méretű, soronként folytonos float tömbökre mutatnak; a visszatérési érték LAB_SGEMM_OK/LAB_SGEMM_EINVAL. A modul NEON-nal négy float-ot dolgoz fel egyszerre, a maradékot skaláris farokkal. Az auditot az alábbi parancsokkal kezdjük.

15.4.3.1 1. AAPCS64-illesztés ellenőrzése

aarch64-linux-gnu-gcc -O2 -c lab_sgemm.S -o lab_sgemm.o
aarch64-linux-gnu-objdump -d lab_sgemm.o | sed -n '/<lab_sgemm>:/,/^$/p'

Az audit a tényleges implementáció regiszter- és memóriaelérési szerződését követi, nem egy általános prológusmintát. A lab_sgemm levélfüggvény: nem hív mást, és keretrekordot (X29/X30) sem épít. A keretet egyetlen pre-indexelt stp x19, x20, [sp, #-80]! nyitja (nincs külön sub sp, sp, #N), a mentéseket négy további stp végzi. Ellenőrizzük:

• veremigazítás: a keretet nyitó stp ..., [sp, #-80]! és a záró add sp, sp, #80 ugyanazt a 16 többszörösét adja, és minden kimeneti út (.Ldone, .Linvalid, .Lempty_ok) a közös .Lepi epilógusra fut;
• callee-saved regiszterek: a törzsben írt összes callee-saved regiszter (itt x19–x28) szerepel egy prológusbeli stp-ben és ugyanazon a helyen egy epilógusbeli ldp-ben. A v8–v15 regiszterekhez nincs mentés, és nem is kell, mert a modul csak v0, v1, v2 és v5 regisztert ír. Az auditnak ezt is ellenőriznie kell: egyetlen v8–v15 regiszterre (vagy azok s/d nevére) író utasítás sem lehet a törzsben;
• x29/x30: a modul egyiket sem írja, és nincs benne bl/blr. Ezért szabályos, hogy az x30 nincs mentve: levélfüggvény a változatlan LR-rel tér vissza. Mentés akkor kellene, ha a függvény hívást tartalmazna vagy az x30-at másra használná;
• x18: a modul nem írja. A platformregiszter szerepe platformfüggő (lásd az a058 regisztertáblázatát), ezért a nem használat hordozható választás;
• argumentumok: az a058 szerződése szerint x0 = n, x1 = A, x2 = B, x3 = C, és a modul ezeket a határellenőrzés előtt az x19–x22-be másolja.

Egy tipikus hiba ebben a szerkezetben: a törzs használ egy callee-saved regisztert, amely egyik stp párban sem szerepel. A nyom tehát nem egy konkrét str x19 hiánya, hanem az, hogy egy írt callee-saved regiszter hiányzik a mentett regiszterek halmazából. Ezt a 2. feladat szkriptje gépiesen ellenőrzi. A hiba csak akkor jelentkezik, ha a hívó (például a main) abban a regiszterben élő értéket tart, ezért a statikus ellenőrzés mellé az a058 lab_abi_call alapú ABI-tesztje is kell.

15.4.3.2 2. Határellenőrzés

Az n × n mátrixszorzás indexei 0 ≤ i, j, k < n. A mag memóriaelérési szerződése az i-k-j sorrendből következik:

A mag tehát nem olvas B-oszlopot, és A-ból egyszerre csak egy elemet tölt. A határhiba jellegzetes helye a j + 4 ≤ n feltétel: ha a vektoros ág j < n-ig futna, a B- és C-sor végén legfeljebb 3 elemmel túlnyúlna. Ez belső soroknál a következő sor elejét érinti, az utolsó sornál a mátrixon kívülre ér. Az a059 lab_sgemm_test programja a határeseteket (n = 0, 1, 2, 3, 5, 7, 8, 16, 17, 63, 64, 65, 128, 256) argumentum nélkül, magában végigsöpri, a mátrixokat pedig védőlap elé teszi. Az audit során ezért elég egyszer, változatlan bemenettel újrafuttatni:

qemu-aarch64 -L /usr/aarch64-linux-gnu ./lab_sgemm_test || echo "FAIL"

Az elvárt eredmény az a057 numerikus szerződése szerinti egyezés minden elemre (véges érték és |c_asm − c_ref| ≤ atol + rtol · s_ij), nem bitre pontos egyezés. A $k$-sorrend a modulban és a referenciában ugyanaz; az eltérés a float, illetve a double pontosságú összegzésből jön. Ha n = 3-ra numerikus FAIL jön, a skalár farok hibás. Ha n = 17-re laphiba jön a védőlapon, a vektoros ág j + 4 ≤ n feltétele csúszik el a B/C sorvégen. Ha egy NaN-os elem miatt jön FAIL, valamelyik C-elem kimaradt a nullázásból vagy az írásból (a teszt a C-t előre NaN-bitmintával tölti). n = 0-ra LAB_SGEMM_OK-t várunk (nem EINVAL-t), írás nélkül a C-re.

15.4.3.3 3. Mentési szimmetria

Készítsünk egyszerű szimmetria-ellenőrzést a objdump kimenetéből:

aarch64-linux-gnu-objdump -d lab_sgemm.o \
  | awk '/<lab_sgemm>:/,/ret/ {print}' \
  | grep -E 'stp|ldp|str|ldr' > /tmp/lab-sgemm-save.log

A logban minden stp xN, xM, [sp, ...] párnak meg kell jelennie ldp xN, xM, [sp, ...] formában, ugyanazzal a regiszterpárral és ugyanazzal az offsettel. Ha egy str x20, [sp, #16] mellett nincs ldr x20, [sp, #16], a függvény nem állítja vissza a hívó x20-át. Ez a hiba a C oldalon gyakran úgy jelentkezik, hogy egy hívó ciklusváltozó „elromlik” a lab_sgemm hívása után — látszólag összefüggéstelenül a mátrixszorzástól.

15.4.3.4 4. Build-reprodukálhatóság

Két izolált könyvtárban, ugyanazzal a toolchain-verzióval és ugyanazokkal a flag-ekkel lefuttatjuk a buildet. Mivel az a057–a059 nem vezet be BUILD_DIR-paraméteres Makefile-t a lab_sgemm modulhoz (csak közvetlen fordítóhívásokat mutat), az izolációt itt is közvetlenül, két célkönyvtárral érjük el:

mkdir -p /tmp/lab-build-a /tmp/lab-build-b
aarch64-linux-gnu-gcc -O2 -c lab_sgemm.S -o /tmp/lab-build-a/lab_sgemm.o
aarch64-linux-gnu-gcc -O2 -c lab_sgemm.S -o /tmp/lab-build-b/lab_sgemm.o
sha256sum /tmp/lab-build-a/lab_sgemm.o /tmp/lab-build-b/lab_sgemm.o

Az elvárt eredmény: a két sha256sum azonos. Ha eltér, az ok leggyakrabban a beágyazott időbélyeg (__DATE__, __TIME__), a nem determinisztikus szekció-sorrend vagy a build útvonalától függő debug-információ. A reprodukálhatóság nem öncél: biztosítja, hogy a mért eredmény egy adott binárisra vonatkozik, és később is azonos körülmények között megismételhető.

15.4.4 A mérési eredmény újraellenőrzése

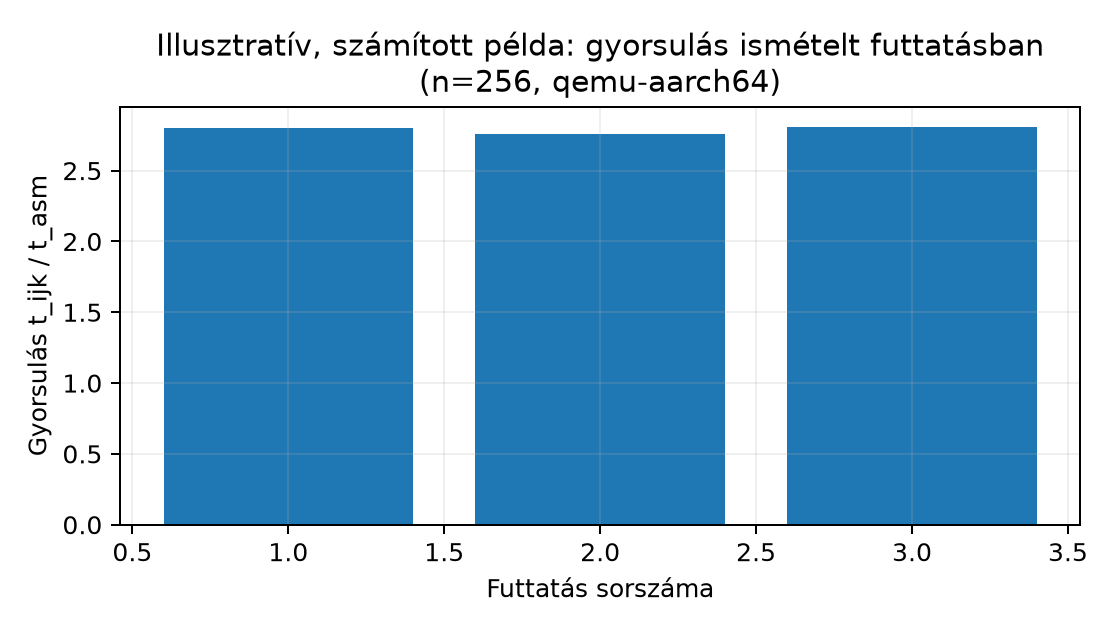

Az a059 mérése egyszeri futtatásból származott. Az audit kötelező lépése a második futtatás és a szórásvizsgálat. A mátrixszorzás n = 256 esetén, qemu-aarch64 user-mode emulációban, három egymást követő futtatás eredménye (illusztratív, kitalált példa; a gyorsulás itt a naiv i-j-k C-hez mért teljes arány, ugyanazon környezetben):

A relatív szórás a szórás és az átlag hányadosa — nem a (maximum − minimum) és az átlag hányadosa, ami a relatív terjedelmet adná, egy durvább és a mintaszámmal rosszul skálázó mérőszámot. A három gyorsulás-érték átlaga $\bar{x} = (2.80+2.76+2.81)/3 = 2.79$. A (mintás) szórás:

$$s = \sqrt{\frac{1}{N-1}\sum_{i=1}^{N}(x_i-\bar{x})^2} = \sqrt{\frac{(0.01)^2+(-0.03)^2+(0.02)^2}{3-1}} = \sqrt{\frac{0.0014}{2}} \approx 0.0265$$

és ebből a relatív szórás:

$$s_{\text{rel}} = \frac{s}{\bar{x}} \approx \frac{0.0265}{2.79} \approx 0.95\%$$

(A relatív terjedelem, $(\max-\min)/\bar{x} = (2.81-2.76)/2.79 \approx 1.8\%$, egy másik, durvább szóródási mérőszám lenne — csak két futtatást (a legkisebbet és legnagyobbat) vesz figyelembe, a szórás viszont mindhármat.)

Ha a második futtatás gyorsulása több mint 10%-kal eltér az elsőtől, az alábbi hipotéziseket kell sorra venni:

1. Háttérfolyamat fut a hoston (másik build, frissítés, víruskereső). Ellenőrzés: top, uptime.
2. CPU-frekvencia-skálázás (cpufreq governor) vagy thermal throttling. Ellenőrzés: cpupower frequency-info, hőmérséklet.
3. QEMU JIT-fordítás hideg indulása: az első futtatás lassabb lehet, mert a QEMU dinamikusan fordítja a blokkokat. Ellenőrzés: egy „bemelegítő” futtatás a mérés előtt.
4. Nem determinisztikus allokáció: a malloc-olt pufferek eltérő laphatárokra esnek, ami QEMU-ban is befolyásolhatja a memóriahozzáférést.

A mérési audit akkor zárul le, ha a második futtatás ugyanabban a sávban van (±5%), vagy ha az eltérésre dokumentált, elfogadott magyarázat született.

15.4.5 Biztonsági önellenőrzés a XIII. fejezet szempontjai szerint

Az a053–a056 alfejezetek a verem-túlcsordulást, a canary/ASLR/NX/PAC védelmet és a ROP-lánc felismerését tárgyalták. Az audit során ezeket a szempontokat defenzív módon kell érvényesíteni:

• Stack-keret fegyelem: a modul soha nem ír a saját stack-keretén kívülre. Ellenőrzés: a keretet nyitó utasítás (a lab_sgemm-ben stp x19, x20, [sp, #-80]!, más modulban akár sub sp, sp, #N) és a záró add sp, sp, #N között minden veremre író utasítás célcíme a [sp, #offset] tartományban van, ahol 0 ≤ offset < N.
• Veremjelző: a kész ELF GNU_STACK szegmense RW (readelf -lW). A modul forrása tartalmazza a .note.GNU-stack direktívát, de a bizonyíték a végső binárisról szól, nem a forrásról; a direktíva hiánya önmagában nem igazol végrehajtható vermet.
• Return address integritás: ha a modul az x30-et a stackre menti, azt a visszatérés előtt kötelező visszaállítani. PAC (Pointer Authentication) használatakor a visszatérési cím aláírása és ellenőrzése a hardver feladata; az assembly modulnak a paciasp/autiasp párt kell használnia, ha a rendszer PAC-ot vár. A retaa csak Armv8.3-A-t megkövetelő binárisban használható, mert régebbi magon SIGILL-t okoz, míg a HINT-kódolású paciasp/autiasp ott NOP.
• Canary: ha a C fordító -fstack-protector-strong kapcsolóval fordítja a hívó kódot, az assembly modulnak nem kell canary-t kezelnie, de nem szabad a canary által használt stack-helyet felülírnia. Az assembly modul saját stack-keretét ezért úgy kell kialakítani, hogy a hívó canary-je érintetlen maradjon.
• Visszatérési út (A64): A64-en a visszatérés két lépés. Előbb egy betöltés adja az X30 értékét, majd a ret erre ugrik (PC ← X30; lásd a ROP-lánc felismerése levezetését). Az X30 forrása levélfüggvényben a belépéskori, változatlan érték: ez a helyzet a lab_sgemm-nél, amely az X30-at nem írja és nem menti. Nem-levél függvényben a prológusban mentett, és az epilógusban a saját keretéből visszatöltött érték, tipikusan ldp x29, x30, [sp], #16 vagy ldr x30, [sp, #off]. Az audit három dolgot vizsgál: honnan kap értéket az X30 a ret előtt; ez a betöltés a modul saját, kiegyensúlyozott keretéből történik-e; és minden visszatérési út ugyanezen a visszatöltésen megy-e át. A szabályos epilógus maga nem hiba. Összehasonlításként, ISA-váltással: a II. rész Thumb-2 kódjában a pop {…, pc} önálló visszatérési művelet. Egyetlen utasítás tölti vissza a PC-t a veremből, külön ret nincs, és A64-en nincs ilyen alak (lásd a061).

Az önellenőrzés nem azt jelenti, hogy a modulnak minden támadást ki kell védenie — hanem azt, hogy nem növeli a rendszer támadási felületét a C referencia implementációhoz képest.

15.4.6 Csapat-kódreview: mit tegyünk hiányosság esetén

Ha egy csapat-kódreview hiányosságot talál — például egy review-társ észreveszi, hogy az x21 nincs visszaállítva, vagy hogy a farokkezelés n = 0 esetén osztással próbálkozik —, az alábbi folyamatot érdemes követni:

1. Reprodukálás: a hiba leírása mellé készüljön minimális reprodukciós lépés (konkrét n, konkrét bemenet, konkrét parancs). Ha a hiba nem reprodukálható, először a reprodukciós körülményeket kell tisztázni.
2. Hatókör: meg kell határozni, hogy a hiba csak a modult érinti-e, vagy a teljes projektet. Egy regisztermentési hiba például a hívó kódot is érintheti.
3. Javítás: egy változtatás egyszerre. Ha több gyanús pont van, azokat külön commitban kell javítani, hogy a javítás hatása izolálható legyen.
4. Regressziós teszt: a javításhoz tartozzon olyan teszt, amely a hibát előtte elkapja. Ez a teszt a jövőben véd a visszaesés ellen.
5. Újramérés: a javítás után a teljesítménymérést meg kell ismételni, mert a javítás (pl. extra stp/ldp pár) ronthatja a gyorsulást. Az a059 mérési eredményét a javított binárisra újra kell igazolni.
6. Dokumentálás: a review megállapítását, a javítást és az újramérést a projekt CHANGELOG-jában vagy a commit üzenetében rögzíteni kell. Ez az auditnyom.

A kódreview nem verseny, hanem közös hibamegelőzés. A review-társ által talált hiba nem a szerző kudarca, hanem a folyamat működésének bizonyítéka.

15.4.7 Lezárás: mi marad releváns a II. részben?

Az ach15 felé fordulva érdemes összegezni, mi az, ami az AArch64 alkalmazásszintű auditból átvihető a Cortex-M bare-metal világába:

• Hívási konvenció fegyelme: az AAPCS64 helyett az AAPCS32 (Armv7-M) lesz érvényes, de a callee-saved regiszterek mentésének és a stack-igazításnak a fegyelme ugyanúgy követelmény. A PUSH/POP és a STMFD/LDMFD párok szimmetriája ugyanaz az auditpont.
• Határellenőrzés: bare-metal környezetben nincs valgrind vagy AddressSanitizer; a memóriahibák gyakran a perifériaregiszterek véletlen felülírásában jelentkeznek. Az auditnak itt is ki kell térnie a tömb- és pufferhatárokra, különösen az ISR-ek és a DMA-pufferek esetén.
• Mérési fegyelem: a QEMU mps2-an385 machine-en mért ciklusszám szintén nem hardverhű, de a relatív összehasonlítás és a szórásvizsgálat módszertana változatlan.
• Biztonsági szemlélet: a Cortex-M-en nincs ASLR és NX a klasszikus értelemben, de a stack overflow elleni védelem (MPU, stack canary) és a visszatérési cím integritása (PAC-ra emlékeztető mechanizmusok) itt is releváns.
• Ami nem vihető át: a Linux syscall-felszín, az ELF dinamikus linkelés és a NEON regiszterkészlet. A Cortex-M3 nem rendelkezik NEON-nal; a DSP-kiterjesztés (Cortex-M4/M7) más utasításkészletet ad.

Az auditmódszer tehát nem az AArch64-hez kötött, hanem architektúra-független mérnöki fegyelem, amelynek konkrét ellenőrzési pontjai igazodnak az adott ISA-hoz és futási modellhez.

15.4.8 Feladatok

1. feladat (magyarázó, alapszint — cél: megértés-ellenőrzés): Mit jelent a mentési szimmetria egy assembly függvényben? Adj példát egy tipikus aszimmetriára, és magyarázd el, milyen tünetet okoz a hívó C kódban. Hogyan lehet objdump kimenetéből automatikusan ellenőrizni?

2. feladat (implementációs, középszint — cél: rutinépítés): Készíts lab-audit.sh shell-scriptet, amely a lab_sgemm.o objektumfájlon végrehajtja a négy pillér legalább egy-egy ellenőrzését: (a) stack-igazítás és egyensúly, (b) a stp/ldp párok regisztereinek és tényleges veremhelyeinek összevetése, (b2) annak ellenőrzése, hogy a törzsben írt minden callee-saved regiszter (x19–x29, d8–d15, a w/s nevekkel együtt) mentve és visszaállítva van, (c) az LR megőrzése, ha a függvény további hívást végez, (d) két explicit buildtermék hash-ének összevetése. A script adjon PASS/FAIL jelzést pontonként, és hiba esetén nem nulla kilépési állapotot.

3. feladat (hibakeresési/mérési, elmélyült — cél: rutinépítés): Az alábbi, szándékosan hibás farokkezelésű, teljes A64 függvény a lab_sgemm belső ciklusához hasonló szerkezetű: vektoros főág négyesével, utána skaláris farok az n mod 4 maradékra. Feladat: c[i] += a[i], 0 ≤ i < n. A függvény levélfüggvény, keretet nem épít, és csak caller-saved regisztereket (x0–x6, x9, v0, v1) használ, ezért nincs megőrzendő állapota; a hiba tehát nem ABI-hiba. Azonosítsd a hibát, vezesd le, mely n értékekre ad hibás kimenetet és melyekre helyeset, majd javítsd ki, és igazold a mellékelt teszttel.

// lab-a060-tail.s — A64 ISA, AArch64 Linux; SZÁNDÉKOSAN HIBÁS farokkezelés (3. feladat)
// void lab_add_f32(float *c, const float *a, size_t n): c[i] += a[i], 0 <= i < n
// Előfeltétel: c és a legalább n elemű, nem fedik át egymást; n = 0 esetén nincs hozzáférés.
// Levélfüggvény: nem hív mást, keretet nem épít, és csak caller-saved regisztereket
// (x0–x6, x9, v0, v1) használ, ezért nincs megőrzendő állapota.
    .text
    .global lab_add_f32
    .type   lab_add_f32, %function
lab_add_f32:
    bic     x4, x2, #3              // x4 = 4 * floor(n/4): a vektoros rész vége (elemben)
    mov     x6, #0                  // i = 0
    cbz     x4, .Ltail              // n < 4: nincs vektoros rész
.Lvec:
    lsl     x9, x6, #2              // bájteltolás = 4 * i
    ldr     q0, [x0, x9]
    ldr     q1, [x1, x9]
    fadd    v0.4s, v0.4s, v1.4s     // c[i..i+3] += a[i..i+3]
    str     q0, [x0, x9]
    add     x6, x6, #4
    cmp     x6, x4
    b.lo    .Lvec
.Ltail:
    and     x5, x2, #3              // x5 = n mod 4: a farok hossza
    cbz     x5, .Ldone
.Ltail_loop:
    ldr     s0, [x0, x6, lsl #2]
    ldr     s1, [x1, x6, lsl #2]
    fadd    s0, s0, s1              // c[i] += a[i]
    str     s0, [x0, x6, lsl #2]
    sub     x5, x5, #1
    cbnz    x5, .Ltail_loop
.Ldone:
    ret
    .size   lab_add_f32, . - lab_add_f32

    .section .note.GNU-stack,"",%progbits

A teszt n = 0 … 12-re független C-referenciával veti össze az eredményt, n = 0-ra NULL mutatókkal:

/* lab-a060-tail-test.c — a lab_add_f32 tesztje n = 0..12-re, független C-orákulummal */
#include <stdio.h>
#include <stddef.h>

void lab_add_f32(float *c, const float *a, size_t n);

int main(void)
{
    int fails = 0;
    for (size_t n = 0; n <= 12; n++) {
        float c[12], a[12], want[12];
        for (size_t i = 0; i < n; i++) {
            c[i] = (float)(100 * i);          /* kis egészek: a float-összeg pontos */
            a[i] = (float)(i + 1);
            want[i] = c[i] + a[i];
        }
        lab_add_f32(n ? c : NULL, n ? a : NULL, n);
        size_t bad = n;
        for (size_t i = 0; i < n && bad == n; i++)
            if (c[i] != want[i]) bad = i;
        if (bad == n)
            printf("n=%2zu (n mod 4 = %zu) OK\n", n, n % 4);
        else
            printf("n=%2zu (n mod 4 = %zu) HIBA: c[%zu] = %g, elvárt %g\n",
                   n, n % 4, bad, (double)c[bad], (double)want[bad]);
        fails += bad != n;
    }
    puts(fails ? "TAIL: FAIL" : "TAIL: PASS");
    return fails != 0;
}

aarch64-linux-gnu-gcc -O2 -static -o lab-a060-tail lab-a060-tail-test.c lab-a060-tail.s
qemu-aarch64 ./lab-a060-tail; echo "kilépési állapot: $?"

4. feladat (biztonsági önellenőrzés, középszint — cél: megértés-ellenőrzés): Válaszd ki a saját modulod egy olyan pontját, ahol stack-re írsz. Ellenőrizd, hogy az írás a sub sp, sp, #N által kijelölt kereten belül marad-e. Dokumentáld, hogyan változna a modul, ha a hívó -fstack-protector-strong kapcsolóval fordulna.

15.4.9 Megoldások

1. megoldás — Segítség. Gondolj arra, hogy a prológus TÖBB regisztert is menthet — elég-e csak a lementett párokat ellenőrizni, vagy minden ténylegesen módosított regisztert?

1. megoldás — Teljes megoldás. A mentési szimmetria azt jelenti, hogy minden callee-saved regiszter, amelyet a függvény módosít, a visszatérés előtt az eredeti értékére áll vissza. Tipikus aszimmetria: a prológus stp x19, x20, [sp, #16]-tal ment, de az epilógus csak ldp x19, x20, [sp, #16]-tal állít vissza — látszólag rendben. A valódi hiba az, ha a függvény az x21-et is módosítja, de azt egyáltalán nem menti. A hívó C kódban ez úgy jelentkezhet, hogy egy for ciklus számlálója vagy egy pointer „elromlik” a hívás után. Objump-pal: gyűjtsük ki a függvény összes str/stp és ldr/ldp utasítását, és párosítsuk őket regiszter és offset szerint; a páratlanul maradó bejegyzések jelzik a problémát.

2. megoldás — Segítség. Szűkítsd a disassemblyt a lab_sgemm szimbólumra, és kövesd az SP változását. Az azonos darabszám önmagában kevés: ugyanaz a regiszter ugyanarról a belépési SP-hez viszonyított helyről töltődjön vissza. Levélfüggvényben a változatlan LR nem igényel veremmentést.

2. megoldás — Teljes megoldás (a modul ismert, egy közös epilógusú keretére):

A shell-fájlba ágyazott Python-ellenőrző nem igényel külön segédfájlt. Használat: bash lab-audit.sh lab_sgemm.o, illetve két elkészült build összevetéséhez bash lab-audit.sh /tmp/lab-build-a/lab_sgemm.o --compare /tmp/lab-build-b/lab_sgemm.o. Az elágazó vezérlési utak teljes ABI-bizonyítását ez az egyszerű statikus minta nem helyettesíti.

Hatókör és támogatott alakok. A script egyetlen, lineárisan végigolvasott függvényt vizsgál, egy közös epilógussal. Mentésként az sp-hez viszonyított stp/ldp (x és d regiszterpár, pre- és post-index) és az egyes str/ldr alakot ismeri fel. A regisztermegőrzési próbához a törzs minden utasításának célregiszterét összegyűjti. A neveket a 64 bites callee-saved névre képezi (w21 → x21; s8, q8, v8.4s → d8, mert a V8–V15-ből csak az alsó 64 bit megőrzendő). Az ldp és az ld1 {…} teljes célregiszter-listáját, valamint a címzési visszaírás ([xN], #…, [xN, #…]!) bázisregiszterét is írásnak veszi. Az írt callee-saved halmaznak a mentett és visszaállított halmazban kell lennie. A script csak az előre felsorolt utasításokat ismeri; ismeretlen utasítás esetén a regisztermegőrzési próba eredménye SKIP, megnevezve az utasítást, és nem hamis PASS.

#!/bin/bash
# lab-audit.sh — a lab_sgemm ismert keretének statikus ellenőrzése
set -eu
python3 - "$@" <<'PY_AUDIT'
import argparse
import hashlib
import re
import subprocess
from pathlib import Path

# A callee-saved állapot (AAPCS64): X19-X29 és a V8-V15 alsó 64 bitje (D8-D15).
CALLEE = {f'x{i}' for i in range(19, 30)} | {f'd{i}' for i in range(8, 16)}
# Támogatott utasítások: amelyik nem ír általános vagy SIMD/FP regisztert ...
NOWRITE = {'str', 'strb', 'strh', 'stur', 'stp', 'stnp', 'st1', 'cmp', 'cmn', 'tst',
           'fcmp', 'fcmpe', 'ccmp', 'b', 'bl', 'blr', 'br', 'ret', 'cbz', 'cbnz', 'tbz',
           'tbnz', 'nop', 'dsb', 'dmb', 'isb', 'prfm', 'bti', 'paciasp', 'autiasp'}
# ... és amelyik az első operandusát (ldp/ld1 esetén a teljes listát) írja.
WRITE = {'add', 'adds', 'sub', 'subs', 'mul', 'madd', 'msub', 'umulh', 'smulh', 'udiv',
         'sdiv', 'lsl', 'lsr', 'asr', 'ror', 'and', 'ands', 'orr', 'eor', 'bic', 'mvn',
         'neg', 'mov', 'movz', 'movk', 'movn', 'adr', 'adrp', 'csel', 'cset', 'csinc',
         'ubfx', 'sbfx', 'bfi', 'uxtw', 'sxtw', 'ldr', 'ldrb', 'ldrh', 'ldrsw', 'ldur',
         'ldp', 'ld1', 'fmov', 'fadd', 'fsub', 'fmul', 'fdiv', 'fmadd', 'fmsub', 'fneg',
         'fabs', 'scvtf', 'ucvtf', 'fcvtzs', 'fcvtzu', 'movi', 'dup', 'ins', 'umov',
         'fmla', 'mla', 'addv', 'ext', 'rev64'}

def canon(reg):
    """W/X -> x<n>; B/H/S/D/Q/V (lane- és alakjelöléssel is) -> d<n>."""
    reg = reg.strip().lower()
    if (m := re.fullmatch(r'[wx](\d+)', reg)):
        return 'x' + m[1]
    if (m := re.fullmatch(r'[bhsdqv](\d+)(?:\.\w+)?(?:\[\d+\])?', reg)):
        return 'd' + m[1]
    return reg

parser = argparse.ArgumentParser(description=__doc__)
parser.add_argument('image', type=Path, nargs='?', default=Path('lab_sgemm.o'))
parser.add_argument('--objdump', default='aarch64-linux-gnu-objdump')
parser.add_argument('--compare', type=Path)
args = parser.parse_args()
try:
    dump = subprocess.check_output(
        [args.objdump, '-d', '--disassemble=lab_sgemm', '--no-show-raw-insn',
         str(args.image)], text=True)
    if '<lab_sgemm>:' not in dump: raise ValueError('Hianyzik a lab_sgemm szimbolum')
    sp = 0; slots = {}; restored = set(); calls = False; returns = False
    written = set(); unsupported = set()
    number = r'(-?(?:0x[0-9a-f]+|[0-9]+))'
    pair = re.compile(
        r'(stp|ldp)\s+([xd][0-9]+),\s*([xd][0-9]+),\s*'   # művelet és regiszterpár
        r'\[sp(?:,\s*#' + number + r')?\]'                 # [sp] vagy [sp, #off]
        r'(!)?'                                             # pre-index visszaírás
        r'(?:,\s*#' + number + r')?')                      # post-index lépés
    single = re.compile(r'(str|ldr)\s+([xd][0-9]+),\s*\[sp(?:,\s*#' + number + r')?\]')
    for line in dump.splitlines():
        match = re.match(r'\s*[0-9a-f]+:\s+(.*)', line)
        if not match: continue
        instruction = match[1].split('//')[0].strip()
        mnemonic, operands = (instruction.split(None, 1) + [''])[:2]
        calls |= mnemonic in ('bl', 'blr')
        returns |= instruction == 'ret'
        if (match := pair.fullmatch(instruction)) or (match := single.fullmatch(instruction)):
            op, regs = match[1], [r for r in match.groups()[1:3] if r and r[0] in 'xd']
            if op in ('stp', 'ldp'):
                offset, pre, post = int(match[4] or '0', 0), match[5], match[6]
            else:
                offset, pre, post = int(match[3] or '0', 0), None, None
            if pre: sp += offset
            address = sp + (0 if pre else offset)
            for register, position in zip(regs, (address, address + 8)):
                if op in ('stp', 'str'): slots[position] = register
                else:
                    if slots.get(position) != register:
                        raise ValueError(f'{register}: rossz visszaallitas '
                                         f'a(z) SP0{position:+d} helyrol')
                    restored.add(register)
            if post: sp += int(post, 0)
            continue                                   # mentés/visszatöltés: nem törzsírás
        if (match := re.fullmatch(r'(add|sub)\s+sp,\s*sp,\s*#'+number, instruction)):
            amount = int(match[2],0); sp += amount if match[1]=='add' else -amount
        elif mnemonic.startswith('b.') or mnemonic in NOWRITE:
            pass
        elif mnemonic in WRITE:
            if operands.startswith('{'):               # ld1 {v0.4s, v1.4s}, [...]
                dests = operands[1:operands.index('}')].split(',')
            elif mnemonic == 'ldp':
                dests = operands.split(',')[:2]
            else:
                dests = operands.split(',')[:1]
            written |= {canon(r) for r in dests}
        else:
            unsupported.add(mnemonic)
        if (wb := re.search(r'\[(\w+)(?:,[^\]]*)?\]!|\[(\w+)\],\s*#', instruction)):
            base = wb[1] or wb[2]                      # címzési visszaírás: a bázis is íródik
            if base != 'sp': written.add(canon(base))
        if sp % 16: raise ValueError('Nem 16 bajtos SP-igazitas')
    if sp or not returns: raise ValueError('Kiegyensulyozatlan verem vagy hianyzo RET')
    saved = set(slots.values())
    if not saved.issubset(restored): raise ValueError('Hianyzo regiszter-visszaallitas')
    if calls and 'x30' not in restored: raise ValueError('Beagyazott hivas LR-mentes nelkul')
    print('PASS: SP-egyensuly es 16 bajtos igazitas')
    print('PASS: mentett regiszterek es a visszatoltesi helyek egyeznek')
    print('PASS: LR-szerzodes ('+('mentett' if calls else 'level fuggveny')+')')
    if unsupported:
        print('SKIP: callee-saved megorzes (nem tamogatott utasitas: '
              + ', '.join(sorted(unsupported)) + ')')
    else:
        unsaved = sorted((written & CALLEE) - (saved & restored))
        if unsaved:
            raise ValueError('irt, de nem mentett/visszaallitott callee-saved regiszter: '
                             + ', '.join(unsaved))
        print('PASS: minden irt callee-saved regiszter mentve es visszaallitva ('
              + ', '.join(sorted(written & CALLEE)) + ')')
    if args.compare:
        digest_a = hashlib.sha256(args.image.read_bytes()).digest()
        digest_b = hashlib.sha256(args.compare.read_bytes()).digest()
        if digest_a != digest_b:
            raise ValueError('A ket explicit buildtermek elter')
        print('PASS: buildtermekek byte-azonosak')
    else:
        print('SKIP: build-reprodukálhatóság (nincs --compare fájl)')
except (OSError, ValueError, subprocess.CalledProcessError) as error:
    print('FAIL: '+str(error))
    raise SystemExit(1)
PY_AUDIT

Ellenpróba. A helyettesítő eszközlánccal (zig cc/Clang, aarch64-linux-musl, capstone-alapú objdump-helyettesítő a --objdump kapcsolón keresztül) futtatva:

Egy korábbi változat, amely csak a mentett párok szimmetriáját nézte, az első két hibás esetre három PASS-t és 0-s kilépési állapotot adott. A statikus ellenőrzés mellett az a058 lab_abi_call alapú futtatásos ABI-tesztje továbbra is kell: az a mintákat a hívó szemszögéből ellenőrzi, és olyan útvonalat is lefed, amelyet egy lineáris parser nem lát.

3. megoldás — Segítség. A vektoros főág után x6 a farok első indexe, x5 a farok hossza. Kövesd a farokciklust n = 6-ra: melyik elemet olvassa és írja az első és a második iteráció? Mi változik egy iterációban, és mi nem?

3. megoldás — Teljes megoldás. A farokciklus csak a számlálót (x5) csökkenti, az indexet (x6) nem lépteti: mindegyik iteráció ugyanazt a c[n − r] elemet frissíti, ahol r = n mod 4. A hiba tehát a maradékosztálytól függ:

• n mod 4 = 0: nincs farok, az eredmény helyes;
• n mod 4 = 1: a farok egyetlen iterációja a helyes c[n − 1]-et frissíti, az eredmény helyes;
• n mod 4 = 2 vagy 3: a c[n − r] elem r-szer kapja meg az a[n − r]-et, a farok többi eleme érintetlen, az eredmény hibás.

A helyettesítő eszközlánccal (zig cc/Clang, Unicorn) futtatva a teszt kimenete:

n= 0 (n mod 4 = 0) OK
n= 1 (n mod 4 = 1) OK
n= 2 (n mod 4 = 2) HIBA: c[0] = 2, elvárt 1
n= 3 (n mod 4 = 3) HIBA: c[0] = 3, elvárt 1
n= 4 (n mod 4 = 0) OK
n= 5 (n mod 4 = 1) OK
n= 6 (n mod 4 = 2) HIBA: c[4] = 410, elvárt 405
n= 7 (n mod 4 = 3) HIBA: c[4] = 415, elvárt 405
n= 8 (n mod 4 = 0) OK
n= 9 (n mod 4 = 1) OK
n=10 (n mod 4 = 2) HIBA: c[8] = 818, elvárt 809
n=11 (n mod 4 = 3) HIBA: c[8] = 827, elvárt 809
n=12 (n mod 4 = 0) OK
TAIL: FAIL

Például n = 6-ra c[4] = 400 + 2 · 5 = 410 a várt 405 helyett, míg n = 5-re minden elem helyes. A javítás egyetlen utasítás a farokciklusban, a számláló csökkentése előtt:

    add     x6, x6, #1              // a farok indexe is lép

A javított változat a teszten n = 0 … 12 mindegyikére OK, a vége TAIL: PASS, kilépési állapot 0. Mivel a függvény csak caller-saved regisztereket ír, az a058 lab_abi_call ABI-teszthívója mindkét változatra 0-s maszkot ad (n = 6-tal, a helyettesítő eszközlánccal kipróbálva): ezt a hibát a numerikus referencia, nem az ABI-teszt különbözteti meg.

4. megoldás — Segítség. Egy canary a HÍVÓ keretében, a visszatérési cím közelében ül — mi történne, ha a te moduld sp-csökkentése nem elég nagy ahhoz, hogy a saját mentéseid ne nyúljanak bele ebbe a tartományba?

4. megoldás — Teljes megoldás. A stack-keret ellenőrzése: a sub sp, sp, #N után minden str/stp célcíme [sp, #offset], ahol 0 ≤ offset < N. Ha a hívó -fstack-protector-strong kapcsolóval fordul, a hívó saját stack-keretében a canary a visszatérési cím előtt helyezkedik el. Az assembly modulnak nem kell a canary-t kezelnie, de a saját sub sp, sp, #N-jével nem nyúlhat a hívó keretéhez. Ha a modul a sp-t a kelleténél kevesebbel csökkenti, és a mentés a hívó canary-jének helyére kerül, a canary sérül, és a hívó __stack_chk_fail-t hív. Az auditnak ezt a határtételt is vizsgálnia kell.

15.4.10 Rövid összefoglaló

Az auditmódszer a projekt lezárásának önálló, reprodukálható szakasza. Négy pillére az AAPCS64-illesztés, a határellenőrzés, a mentési szimmetria és a build-reprodukálhatóság; kiegészül a mérési eredmény ismételt ellenőrzésével és a defenzív biztonsági önellenőrzéssel. Az audit feltárja a csendes hibákat, amelyek a mérési fázisban rejtve maradnak. Csapat-kódreview esetén a reprodukálás–hatókör–javítás–regresszió–újramérés–dokumentálás sorrend a követendő. A módszertan architektúra-független: a Cortex-M bare-metal fejlesztésben a konkrét ellenőrzési pontok változnak, de a fegyelem és a reprodukálhatóság igénye változatlan.

Továbbhasznált definíciók: - auditchecklist: előre rögzített ellenőrzési pontok listája, amely az auditot reprodukálhatóvá teszi. - önaudit: a fejlesztő saját maga által végzett strukturált audit a projekt lezárása előtt. - mentési szimmetria: minden callee-saved regiszter, amelyet a függvény módosít, a visszatérés előtt visszaáll az eredeti értékére.

15.4.11 Források és ellenőrzési hiányok

Az alábbiak dokumentációs kiindulópontok (forrásállapot: nem megnyitott, lásd az Olvasói útmutató jelöléseit):

• Arm A-profile Architecture Reference Manual — az AAPCS64, a stp/ldp utasítások és a PAC-mechanizmusok elsődleges forrása.
• Procedure Call Standard for the Arm 64-bit Architecture (AAPCS64) — a callee-saved regiszterek és a stack-igazítás hivatalos meghatározása; a hivatkozási dokumentum aktuális verziója ellenőrzést igényel.
• GNU Compiler Collection kézikönyv — -fstack-protector-strong, -O2, -fno-tree-vectorize és a build-reprodukálhatóságot befolyásoló kapcsolók.
• GNU Binutils as és objdump kézikönyv — a disassembly és a szimbólumtábla-elemzés parancssori háttere.

Ellenőrzési hiányok: az 1–2. auditpontban leírt regiszter- és memóriaelérési szerződést az a058 forrásával vetettük össze, a határesetek és a védőlapos teszt kimenetét pedig a helyettesítő eszközlánccal (zig cc/Clang + musl, Unicorn-alapú emulátor) ellenőriztük; a QEMU qemu-aarch64 user-mode emuláció pontos verziója és a mért szórásértékek nem ebben a folyamatban ellenőrzöttek; a bemutatott gyorsulási számok illusztratív, levezetett értékek, nem tényleges mérések. A PAC-viselkedés és a -fstack-protector-strong assembly modulra gyakorolt hatása a jelölt toolchain-verziótól függ, ezért a laborban a tényleges eredményt kell rögzíteni.
