20.4 Auditszempontok bare-metal firmware-hez

20.4.1 Motiváció: a zöld teszt nem bizonyíték

Az a080 lezárta a firmware-modult mérhető és reprodukálható formában: funkcionális validáció, latenciamérés, elfogadási kritériumok. Egy átadásra kész modul azonban nem attól lesz megbízható, hogy a tesztesetek átmentek rajta. A validáció azt igazolja, hogy amit előre rögzítettünk, az helyesen fut le. Az audit azt keresi, hogy mi az, amit nem rögzítettünk, és ami a valós üzem közben hibát okozhat. A kettő nem helyettesíti egymást: a validáció a helyes viselkedést igazolja, az audit a hibamódokat tárja fel.

Egy interrupt-vezérelt Cortex-M firmware tipikus hibamódjai nem determinisztikusak. Egy race condition csak akkor jelenik meg, ha az ISR pont a fő ciklus read-modify-write műveletének közepén fut le. A verem túlcsordulása csak akkor, ha a legmélyebb hívási lánc és a legtöbb beágyazott megszakítás egyszerre jelentkezik. Ezek a hibák a funkcionális teszt „zöld” eredménye mellett is ott maradnak. Az audit ezeket a rejtett feltételeket teszi láthatóvá, még azelőtt, hogy a termék ki kerülne.

A mérnöki feladat ebben az alfejezetben az, hogy a modult ne csak működtessük, hanem strukturáltan megvizsgáljuk. Az audit nem egyetlen pillanatfelvétel, hanem ismételhető eljárás: checklist, bizonyíték, küszöb, döntés.

20.4.2 Definíció és hatókör: mit vizsgál az audit

Definíció (audit). A szoftveraudit egy független, strukturált, bizonyítékalapú vizsgálat, amelynek célja annak megállapítása, hogy egy rendszer megfelel-e előre rögzített követelményeknek, és hogy milyen hibamódok maradtak feltáratlanul. A beágyazott firmware auditja kiemelten kezeli a megszakításkezelőket, a megosztott állapotot, a veremhasználatot és az erőforráskorlátokat.

Az audit hatóköre szűkebb, mint a teljes rendszer tesztelése. Nem vizsgálja újra a funkcionális helyességet (azt az a080 validációja lefedte), hanem a nem funkcionális tulajdonságokra fókuszál:

• determinizmus: az ISR futásideje adatfüggetlen, korlátos;
• versenyhelyzet-mentesség: a megosztott állapot minden hozzáférése védett vagy atomi;
• erőforráskorlát: a verem, a CPU-idő és a memória a tervezett kereten belül marad;
• hibatűrés: a rendszer egyetlen pont meghibásodása esetén is dokumentált állapotba kerül.

Az audit nem azonos a kódreview-val, bár annak elemeit használja. Az auditnak bizonyítékra van szüksége: mérési adatra, disassembly-re, vagy olyan kódrészletre, amely a hibamódot reprodukálhatóan mutatja. A „szemrevételezés alapján jónak tűnik” nem auditmegállapítás.

20.4.3 Az auditchecklist

A strukturált audit első eszköze a checklist. Az alábbi táblázat a jelen alfejezet hatókörébe tartozó kategóriákat, a hozzájuk tartozó kérdéseket és a szükséges bizonyítékokat rögzíti. A checklist nem helyettesíti a mérnöki ítéletet, de biztosítja, hogy egyetlen kategória se maradjon ki.

A küszöbértékek nem univerzálisak; a konkrét rendszer időzítési követelményeihez kell igazítani őket. Az audit során a küszöböt a mérés előtt rögzítjük, ugyanúgy, ahogy az elfogadási kritériumokat az a080 validációjában.

20.4.4 ISR-rövidség és determinisztikus futásidő

Az ISR-nek nem kell feltétlenül gyorsnak lennie, hanem determinisztikusan gyorsnak. Az a megszakításkezelő, amelynek a futásideje a bemenettől függően széles sávban változik, kiszámíthatatlanul késlelteti a többi megszakítást és a fő ciklust. Az audit első kérdése ezért nem az, hogy „milyen gyors”, hanem az, hogy „mennyire korlátos és kiszámítható”.

Az ISR-rövidség ellenőrzésének lépései:

1. A hívási lánc feltérképezése. Az ISR-ből hívott összes függvényt fel kell sorolni. Minden hívás stack-használatot és időt jelent.
2. A ciklusok azonosítása. Minden for, while, do ciklusnál meg kell adni a maximális iterációszámot. A bemenetfüggő ciklus nem eleve korlátlan: egy legfeljebb 64 bájtos puffert feldolgozó ciklus futásideje adatfüggő, de korlátos. Korlátlan az a ciklus, amelynek nincs ismert felső határa, például egy hardverbitre korlát nélkül váró while.
3. A várakozások kiszűrése. delay, sleep, buszos várakozás vagy allokáció nem megengedett ISR-kontextusban.
4. A WCET becslése és a küszöb ellenőrzése. A worst-case execution time (WCET) az útvonalakból adódik: minden lehetséges végrehajtási útvonalra a ciklusok maximális iterációszáma szorozva az iterációnkénti költséggel, plusz az útvonal egyenes szakaszai; az ISR WCET-je ezek maximuma, $C = \max_{\text{út}} \bigl(\sum_j n_j^{\max} c_j + c_\text{egyenes}\bigr)$. A mérés ezt nem helyettesíti, csak alátámasztja: egy mért maximum csak a ténylegesen bejárt útvonalakról szól. Végül a WCET és a periódus arányát vetjük össze a küszöbbel.

A CPU-terhelés levezetése: ha az $i$-edik ISR fenti, ciklusban kifejezett WCET-je $C_i$, a periódusa $T_i$ (másodperc), az órajel $f_{\text{cpu}}$, akkor az összes ISR együttes terhelése

$$U_{ISR} = \sum_{i=1}^{n} \frac{C_i}{T_i \cdot f_{\text{cpu}}}.$$

Ha a WCET időben adott ($C_i / f_{\text{cpu}}$ másodperc), az $f_{\text{cpu}}$ szorzó elmarad; a lényeg, hogy a számláló és a nevező azonos egységű legyen.

Ha $U_{ISR}$ megközelíti az 1-et, a fő ciklusra gyakorlatilag nem marad CPU-idő. Az audit során az $U_{ISR} < 0{,}5$ küszöb általában biztonságos tervezési cél, de a konkrét rendszer követelményei ettől eltérhetnek. A képlet levezetés, nem mérés: feltételezi, hogy az ISR-ek egymást nem szakítják meg tetszőlegesen, és hogy a periódusok pontosan ismertek.

A QEMU mps2-an385 emulációjában a ciklusszám relatív/illusztratív, ahogyan az a080 is rögzítette. Az auditmegállapítás ilyenkor nem abszolút ciklusszám, hanem a szerkezeti tulajdonság: van-e korlátlan ciklus, van-e várakozás.

20.4.5 Race condition és megosztott állapot

A race condition (versenyhelyzet) akkor áll elő, ha két végrehajtási kontextus (itt: ISR és fő ciklus) ugyanazt a megosztott állapotot nem atomi módon éri el, és a műveletek sorrendje megváltoztatja az eredményt. A beágyazott firmware-ben a leggyakoribb minta a read-modify-write:

/* Hibás: a fő ciklus és az ISR ugyanazt a számlálót módosítja */
volatile uint32_t overrun_count;

void UART0_IRQHandler(void) {
    overrun_count++;          /* ISR: load, add, store */
    UART0_INTCLR = 1u;
}

uint32_t uart_get_overruns(void) {
    uint32_t v = overrun_count;   /* (C) olvasás */
    overrun_count = 0u;           /* (D) törlés – RACE a (C) és (D) között */
    return v;
}

A hiba ott van, hogy a fő program (C) olvasása és (D) írása közé az ISR beékelődhet, és növelheti a számlálót. A növelés elveszik, mert a fő ciklus a (D) lépésben felülírja. Ez a klasszikus check-then-act hiba.

A volatile kulcsszó nem nyújt védelmet. A volatile csak azt garantálja, hogy a fordító nem optimalizálja el az olvasást/írást, és hogy a művelet a programozott sorrendben történik. Nem garantál atomitást, és nem hoz létre kritikus szakaszt.

A javítási lehetőségek:

1. Kritikus szakasz megszakítás-tiltással. Az __get_PRIMASK / __disable_irq / __set_PRIMASK (CMSIS) vagy közvetlen MRS/MSR utasítások segítségével a read-modify-write egy megszakíthatatlan szakaszba kerül.
2. Atomi csere (exchange). A C11 _Atomic vagy a Thumb-2 LDREX/STREX utasításai. Ez összetettebb, és a gcc-arm-none-eabi támogatása verziófüggő.
3. Az ISR oldaláról elkerülni a módosítást. Ha az ISR csak flag-et állít, és a számlálást a fő ciklus végzi, a race megszűnik.

Az audit nem azt kéri számon, hogy melyik megoldást választottuk, hanem azt, hogy minden megosztott hozzáférésre legyen tudatos döntés. A volatile önmagában nem döntés.

20.4.6 Verem-mélység megszakítás-beágyazás mellett

A veremhasználat auditja szorosan kapcsolódik a rekurzióhoz és a stack frame felépítéséhez, amelyet az a030 és az a027 tárgyalt. A Cortex-M esetében a hardver maga is push-ol regisztereket a veremre, amikor egy kivételbe belép. Az Armv7-M alapértelmezett kivétel-belépési kerete 8 szót (32 byte) tesz a veremre: xPSR, PC, LR, R12, R3, R2, R1, R0, az új SP-től mérve R0-val a +0x00 offseten. Ha a belépés előtti SP nem volt 8 bájtra igazított, egy további igazítási szó (4 byte) is elfogy; ez a keret fölött, a magasabb címen van, a regiszteroffseteket nem tolja el. A Cortex-M3 baseline-on ez a teljes hardveres keret.

Más magokon (nem a baseline része). FPU-s magokon (például Cortex-M4F, M7), bekapcsolt FPU és lusta mentés esetén a hardver kiterjesztett keretet is menthet: további 18 szót (S0–S15, FPSCR és egy fenntartott szó), azaz 72 byte-ot. Ez egy másik profil tulajdonsága, és csak külön profilváltással, a konkrét mag dokumentációja szerint kerül elő; a Cortex-M3 baseline veremauditjának nem bizonytalansága.

A worst-case veremmélység levezetése:

$$S_{wc} = S_{main} + \sum_{i=1}^{k} \bigl(F_{hw} + P_i + F_{sw,i} + S_{call,i}\bigr),$$

ahol $S_{main}$ a fő program legmélyebb, megszakítható hívási láncának veremigénye, $k$ a prioritások szerint egymásba ágyazható ISR-ek száma, $F_{hw} = 32$ byte a hardveres keret, $P_i \in \{0, 4\}$ byte az opcionális igazítási szó, $F_{sw,i}$ az $i$-edik ISR prológusának szoftveres mentése, $S_{call,i}$ pedig az $i$-edik ISR-ből induló legmélyebb hívási lánc. Minden szintnél a saját legmélyebb láncát kell venni, nem csak a legfelsőnél, mert bármelyik szint megszakítható a lánca legmélyebb pontján.

A beágyazás lényege: ha egy alacsonyabb prioritású ISR fut, és egy magasabb prioritású megszakítás érkezik, az hardveresen beágyazódik. A verem tetején egyszerre több frame lehet. Az audit során a legrosszabb kombinációt kell keresni: a legmélyebb hívási láncot a legtöbb beágyazott megszakítással kombinálva.

A hardveres keret mérete és elrendezése architekturális szabály, ezért a QEMU mps2-an385 és a fizikai Cortex-M3 között ebben nem lehet eltérés; ami eltérhet, az az időzítés (mikor érkezik a beágyazó megszakítás), ezt a a071 már jelölte. Az audit szempontjából a lényeg, hogy a tervezett $S_{limit}$ értékhez biztonsági margót rendeljünk. Egy 25–30%-os tartalék a linkeren beállított méret és a levezetett vagy mért csúcs között hasznos tervezési döntés, de nem bizonyíték: a margó semmit nem igazol arról az útvonalról, amelyet sem a levezetés, sem a mérés nem fedett le. A bizonyíték a fenti összeg, minden szintre a dokumentált legmélyebb lánccal, és a mérés (verem-vízjel) mint ellenpróba.

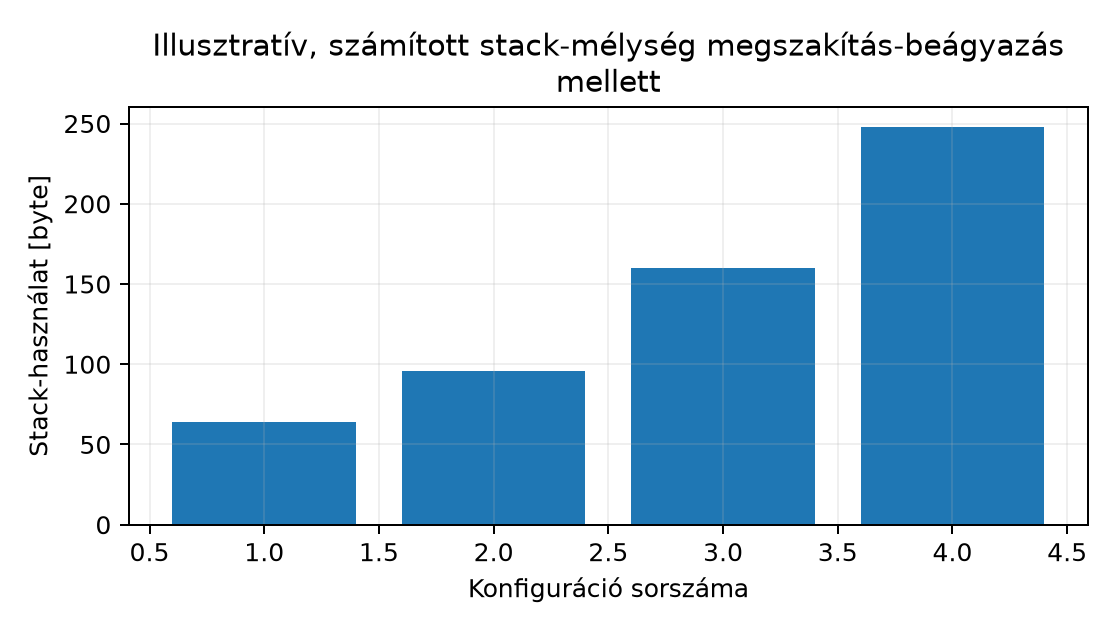

Az alábbi ábra illusztratív, számított példát mutat a veremmélység alakulására különböző konfigurációkban.

A hozzá tartozó numerikus táblázat:

Az ábra és a táblázat értékei nem mérési eredmények, hanem a fenti képlet alapján számított illusztrációk. Az audit során ezeket a mérési adatokkal kell összevetni; ha a mért érték megközelíti a linkeren beállított stack-méretet, a margó nem elegendő.

20.4.7 Watchdog mint robusztussági réteg

A watchdog timer (őrző időzítő) egy hardveres vagy szoftveres mechanizmus, amely akkor állítja vissza a rendszert, ha a firmware egy meghatározott időn belül nem jelzi, hogy a fő ciklus előrehalad. A watchdog nem javítja a hibát; célja, hogy egy beragadt vagy váratlanul lelassult rendszert ismert állapotba kényszerítsen, és ezzel a rendszer elérhetőségét növelje.

Két alapvető típus terjedt el a Cortex-M világában:

• Independent watchdog (IWDG). Saját, a rendszerórajeltől független órajelforrással (általában belső RC oszcillátor) működik. Akkor is lejár, ha a fő órajel leáll vagy a PLL elveszíti a zárat. Ez a robusztussági réteg legfontosabb tulajdonsága.
• Window watchdog (WWDG). Csak egy meghatározott időablakban engedélyezi a refresh-t („kick”). Ha a refresh túl korán történik, az is resetet okoz. Ez a „runaway loop” ellen véd, amikor a fő ciklus hibásan, de gyorsan pörög.

A watchdog-koncepció audit szempontjából kritikus kérdései:

1. Hol történik a refresh? A refresh-nek a fő ciklus dokumentált, utolsó pontján kell történnie. Ha az ISR-ben refresh-elünk, a watchdog elveszíti a védőhatását: a fő ciklus beragadhat, miközben az ISR továbbra is „életben tartja” a rendszert.
2. Milyen periódusban? A refresh-periódusnak rövidebbnek kell lennie a watchdog időtúllépésénél, de elég hosszúnak ahhoz, hogy a normál végrehajtás beleférjen. A margó itt is számít.
3. Mi történik reset után? A watchdog-reset nem hibaüzenet. A firmware-nek a reset után naplóznia kell a watchdog-eseményt (ha van perzisztens tároló), különben a hiba láthatatlan marad.
4. A watchdog nem helyettesíti a helyes kódot. Ha a race condition vagy a verem-túlcsordulás egyébként is fennáll, a watchdog csak a tünetet kezeli.

A watchdog fogalmi szinten a robusztussági rétegek egyike. A konkrét regiszterek és a pontos konfiguráció MCU-specifikusak; ezek ellenőrzése külön feladat, és nem része ennek az alfejezetnek.

20.4.8 Kidolgozott példa: a UART-modul auditja

Munkakönyvtár: ~/arm-labor/cm/zaro2/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le). Ez a II. záróprojekt közös könyvtára: mind a négy alfejezete (a078–a081) itt dolgozik, és egymás fájljaira épít.

mkdir -p ~/arm-labor/cm/zaro2
cd ~/arm-labor/cm/zaro2

Legyen az auditálandó objektum a lab-fw-uart-audit.c modul, amely az a079 implementációjának egyszerűsített változata. A modul egy UART vételt kezel megszakítással, és egy körpuffert tölt.

/* lab-fw-uart-audit.c
 * Szándékosan auditálandó UART vétel modul.
 * Cél: race condition és ISR-viselkedés vizsgálata.
 * Memóriacím: MPS2+ AN385 CMSDK UART0, dokumentált QEMU-tartomány.
 * Ellenőrizendő a pontos machine memory map alapján.
 */
#include <stdint.h>

#define RX_SIZE   64u
#define RX_MASK   (RX_SIZE - 1u)

#define UART0_BASE      0x40004000u
#define UART0_DATA      (*(volatile uint32_t *)(UART0_BASE + 0x00u))
#define UART0_STATE     (*(volatile uint32_t *)(UART0_BASE + 0x04u))
#define UART0_CTRL      (*(volatile uint32_t *)(UART0_BASE + 0x08u))
/* Olvasás: TXINT (bit0)/RXINT (bit1) pending; írás: 1 a megfelelő bitre törli (write-1-to-
 * clear). */
#define UART0_INTSTATUS (*(volatile uint32_t *)(UART0_BASE + 0x0Cu))
#define UART0_RXINT     (1u << 1)
#define UART0_BAUDDIV   (*(volatile uint32_t *)(UART0_BASE + 0x10u))

static volatile uint8_t  rx_buf[RX_SIZE];
static volatile uint32_t rx_head;
static volatile uint32_t rx_tail;
static volatile uint32_t rx_overrun;

void UART0_IRQHandler(void)
{
    UART0_INTSTATUS = UART0_RXINT;     /* nyugtázás a DATA olvasása előtt */
    uint8_t  d    = (uint8_t)UART0_DATA;
    uint32_t next = (rx_head + 1u) & RX_MASK;

    if (next == (rx_tail & RX_MASK)) {
        rx_overrun++;                  /* (A) csak ISR írja – önmagában OK */
    } else {
        rx_buf[rx_head & RX_MASK] = d;
        rx_head = next;                /* (B) egyetlen író – OK */
    }
}

/* Fő ciklusból hívva. */
uint32_t uart_get_overruns(void)
{
    uint32_t v = rx_overrun;           /* (C) olvasás */
    rx_overrun = 0u;                   /* (D) törlés – RACE (C) és (D) között */
    return v;
}

Az audit megállapításai:

1. Race condition a uart_get_overruns-ban. A (C) és (D) között az ISR futhat, és növelheti a rx_overrun értékét. A növelés elveszik. Súlyosság: közepes. A hiba ritkán és nem determinisztikusan jelentkezik, de a hibaszámláló pontosságát tönkreteszi.
2. volatile használat. A változók volatile-ok, ami szükséges, de nem elégséges. Az audit rögzíti, hogy a volatile nem ad atomitást.
3. ISR-rövidség. Az ISR nem hív függvényt, nincs ciklus benne, egyetlen útvonala van, a futásideje korlátos. Megfelel.
4. Verem-használat. Az ISR lokális változói (d, next) regiszterekbe kerülhetnek; a hardveres keret 32 byte, igazítási szóval 36 byte. Az ISR nem hív függvényt, így $S_{call} = 0$, a szoftveres mentést a disassembly prológusa adja. Megfelel, ha a fő program legmélyebb lánca is be van számítva.
5. Watchdog. A modulban nincs watchdog-kezelés. Ez nem hiba önmagában, de a rendszer-szintű audit során a watchdog hiánya kockázatot jelent.

A javított uart_get_overruns kritikus szakasszal:

/* Javított változat: kritikus szakasz megszakítás-tiltással.
 * __get_PRIMASK / __disable_irq / __set_PRIMASK a CMSIS-core része;
 * natív assembly-ben MRS/MSR utasításokkal egyenértékű.
 */
uint32_t uart_get_overruns(void)
{
    uint32_t v;
    uint32_t saved = __get_PRIMASK();
    __disable_irq();
    v = rx_overrun;
    rx_overrun = 0u;
    __set_PRIMASK(saved);
    return v;
}

A kritikus szakasz hossza néhány ciklus, ami nem növeli érdemben az ISR-latenciát. Az audit szempontjából a döntés indokolt: a rx_overrun frissítése ritka, a kritikus szakasz rövid, a megszakítás-tiltás elfogadható.

A modul auditjának összefoglalása:

20.4.9 Tipikus hibák és ellenpróbák

Hiba: a volatile elégségesnek tekintése. Tünet: a race condition ritkán, nem reprodukálhatóan jelentkezik. Hipotézis: a fordító vagy a hardver sorrendje nem garantált. Adatgyűjtés: a disassembly megmutatja, hogy a read-modify-write három külön utasítás. Egy változtatás: kritikus szakasz bevezetése. Ellenőrzés: a hibaszámláló pontos lesz.

Hiba: a watchdog refresh az ISR-ben. Tünet: a fő ciklus beragad, de a rendszer nem indul újra. Hipotézis: az ISR tartja életben a watchdogot. Adatgyűjtés: a refresh-hívás helyének azonosítása. Egy változtatás: a refresh áthelyezése a fő ciklus végére. Ellenőrzés: a fő ciklus szándékos blokkolása után a watchdog resetel.

Hiba: a verem-margó elhanyagolása. Tünet: ritka HardFault, amely a megszakítás-beágyazás bizonyos kombinációiban jelentkezik. Hipotézis: a worst-case stack-használat meghaladja a linkeren beállított méretet. Adatgyűjtés: a stack pointer mérése a legmélyebb ponton. Egy változtatás: a stack-méret növelése vagy a hívási lánc mélységének csökkentése. Ellenőrzés: a mérés megismétlése.

Hiba: az ISR-ben allokálás vagy printf. Tünet: hosszú, kiszámíthatatlan ISR-latencia. Hipotézis: a printf vagy malloc nem determinisztikus. Adatgyűjtés: a hívási lánc és a ciklusszám mérése. Egy változtatás: a naplózás áthelyezése a fő ciklusba. Ellenőrzés: az ISR WCET-je korlátos lesz.

20.4.10 A két rész együtt: rendszerprogramozási szemlélet

A könyv két része ugyanazt a gondolkodásmódot tanítja két különböző futási modellben. Az I. rész az AArch64 alkalmazásszintű programozását mutatta be: regiszterkészlet, AAPCS64, memóriacímzés, NEON, teljesítmény. A II. rész a Cortex-M bare-metal világát: vektortábla, NVIC, memory-mapped perifériák, interrupt-vezérelt I/O.

A közös alap mindkét részben ugyanaz: az ISA-szintű adatreprezentáció, a verem működése, a hívási konvenció és a hibakeresési módszer. Az a030 rekurzióról szóló elemzése ugyanúgy érvényes a Cortex-M verem-auditjára, mint az AArch64 stack frame-jére. Az a053 és a054 biztonsági mechanizmusai (canary, NX, PAC) a bare-metal világban részben másképp jelennek meg, de a mögöttes elv – a visszaélhető állapot korlátozása – azonos.

A különbség a privilegizált állapot és a hardver közvetlen elérése. Az AArch64 Linux alatt a rendszermag kezeli a megszakításokat és a perifériákat; a felhasználói program syscall-okon keresztül ér el. A Cortex-M bare-metalon a firmware maga a rendszermag: közvetlenül írja a perifériaregisztereket, és maga konfigurálja az NVIC-et. Az audit ezért a bare-metal világban szélesebb: nem csak a program logikáját, hanem a hardverkonfigurációt is vizsgálja.

Egy valós beágyazott rendszerben a két világ gyakran együtt jelenik meg: egy Cortex-A alkalmazásprocesszor futtatja a Linuxot és a magas szintű logikát, míg egy Cortex-M mikrokontroller végzi a valós idejű, interrupt-vezérelt feladatokat. Az auditmódszer mindkét oldalon ugyanaz: checklist, bizonyíték, küszöb, döntés.

20.4.11 Feladatok

1. feladat (magyarázó). Ismertesse, mi a különbség a funkcionális validáció és az audit között. Soroljon fel legalább három hibamódot, amelyet az a080 validációja önmagában nem feltétlenül fed fel, és indokolja, miért.

2. feladat (implementációs). A lab-fw-uart-audit.c modulban a uart_get_overruns race condition-t tartalmaz. Javítsa a hibát két különböző módon: (a) kritikus szakasszal, (b) atomi cserével vagy olyan átalakítással, amely elkerüli a read-modify-write-ot. Hasonlítsa össze a két megoldást az ISR-latenciára gyakorolt hatás és a hordozhatóság szempontjából.

3. feladat (hibakeresési/mérési). Tervezze meg egy ISR worst-case execution time (WCET) mérését a QEMU mps2-an385 környezetben. Milyen eszközzel méri a ciklusszámot, milyen mintavételi módszerrel, és milyen bizonytalansággal kell számolni? Adja meg a mérési terv lépéseit és a várható korlátokat.

4. feladat (watchdog-tervezés). Tervezze meg egy watchdog refresh stratégiáját egy interrupt-vezérelt firmware-hez. Hol helyezze el a refresh-hívást, milyen periódusban, és hogyan naplózza a watchdog-reset eseményt? Indokolja, miért nem az ISR-ben történik a refresh.

20.4.12 Megoldások

1. megoldás. A funkcionális validáció előre rögzített bemenetekre és elvárt kimenetekre ad PASS/FAIL eredményt; az audit a nem funkcionális tulajdonságokat vizsgálja. Három hibamód, amelyet a validáció nem feltétlenül fed fel: (a) race condition – csak akkor jelentkezik, ha az ISR pont a kritikus pillanatban fut le, ami a tesztesetekben nem reprodukálható; (b) verem-túlcsordulás – csak a legmélyebb hívási lánc és a legtöbb beágyazott megszakítás kombinációjában; (c) watchdog-hiány – a rendszer funkcionálisan helyes, de egy beragadás esetén nem áll helyre. Az audit ezeket a rejtett feltételeket tárja fel.

2. megoldás. (a) Kritikus szakasz: a __get_PRIMASK / __disable_irq / __set_PRIMASK védelem néhány ciklusra tiltja a megszakításokat. Előnye: egyszerű, hordozható a Cortex-M eszközökön. Hátránya: a megszakítás-tiltás alatt az ISR-latencia nő, ezért a szakasznak rövidnek kell lennie. (b) Szerkezeti átalakítás: egyetlen író, monoton számláló és bázis. Ez a Záróprojekt II már használt mintája. Az ISR a rx_overrun-t csak növeli, a fő program soha nem írja; a fő program a saját bázisához képest számolja a különbséget:

/* csak az ISR írja (rx_overrun++), soha nem nullázódik */
static volatile uint32_t rx_overrun;
static uint32_t overrun_seen;          /* csak a fő program írja */

uint32_t uart_get_overruns(void)       /* az előző hívás óta történt túlcsordulások száma */
{
    uint32_t now = rx_overrun;         /* egyetlen igazított 32 bites olvasás: atomi */
    uint32_t n = now - overrun_seen;   /* modulo 2^32: átforduláskor is helyes */
    overrun_seen = now;
    return n;
}

Nincs megszakítás-tiltás, és nincs olyan pont, ahol a fő program az ISR írását felülírná. A pontos eseményszám megmarad: egy determinisztikus próbában, ahol a két hívás közé 2, illetve 10 túlcsordulást injektáltunk (a számláló átfordulása közben is), az API pontosan 2-t, illetve 10-et adott vissza. Egy atomi cserével (LDREX/STREX, illetve C11 atomic_exchange) a számláló olvasás és nullázás egy lépésben is elvégezhető; ilyenkor ellenőrizni kell, hogy a céleszközön a művelet valóban lock-free (ATOMIC_INT_LOCK_FREE == 2), és a fordító ldrex/strex sorozatot generál, nem könyvtári hívást, mert ISR-ben zárolásra építő segédfüggvény nem használható. Nem megoldás az, hogy az ISR csak egy jelzőbitet állít, a számlálást pedig a fő ciklus végzi. Ha két feldolgozás között több túlcsordulás történik, egyetlen 1-es jelzőből nem derül ki, hány volt: ugyanebben a próbában a jelzőbit 2 és 10 esemény után is 1-et adott. Ez a uart_get_overruns számlálási szerződését „történt legalább egy túlcsordulás” szerződésre cserélné, amely más követelmény. Az ISR-latenciára gyakorolt hatás: az (a) változat néhány ciklusra tiltja a megszakításokat, a (b) egyáltalán nem.

3. megoldás. A mérési terv: (a) a DWT CYCCNT engedélyezése a DEMCR TRCENA bitjén és a DWT_CTRL CYCCNTENA bitjén keresztül; (b) az ISR belépésénél a CYCCNT olvasása egy volatile változóba, kilépésnél ismét; (c) a különbség rögzítése egy tömbbe, majd statisztika (minimum, maximum, átlag, szórás); (d) a mérés megismétlése minden útvonalat bejáró bemenetekkel (például üres és tele puffer, a ciklusok maximális iterációszáma). A korlátok: a QEMU 8.2.2 mps2-an385-ön a CYCCNT nem halad, ott a mérés SKIP (a080), tehát a ciklusmérés hardveren végzendő; a mérési pontok közötti utasítások is számítanak; a beágyazott megszakítások torzíthatják az eredményt; és a mért maximum csak a bejárt útvonalakról szól. Ezért a WCET-et az útvonalankénti levezetés adja, a mérés ezt ellenőrzi.

4. megoldás. A watchdog refresh a fő ciklus utolsó pontján történik, közvetlenül a ciklus újrakezdése előtt. A periódus rövidebb a watchdog időtúllépésénél, de elég hosszú a normál végrehajtáshoz. A refresh nem kerülhet az ISR-be, mert az ISR a fő ciklustól függetlenül fut; ha az ISR tartja életben a watchdogot, a fő ciklus beragadása észrevétlen marad. A watchdog-reset eseményt a következő induláskor egy perzisztens regiszterből vagy nem felejtő memóriából kell kiolvasni és naplózni, különben a hiba láthatatlan.

20.4.13 Rövid összefoglaló

Az a081 strukturált auditmódszert adott a bare-metal firmware-modulokhoz. Az audit nem a funkcionális helyességet igazolja, hanem a hibamódokat tárja fel: ISR-rövidség és determinizmus, race condition és megosztott állapot, verem-mélység megszakítás-beágyazás mellett, erőforráskorlát és watchdog. A checklist biztosítja, hogy egyetlen kategória se maradjon ki; a bizonyíték mérési adat, disassembly vagy reprodukálható kódrészlet. A watchdog fogalmi szinten további robusztussági réteg, amely a fő ciklus előrehaladását figyeli, és nem helyettesíti a helyes kódot. A könyv két része ugyanazt a rendszerprogramozási szemléletet tanítja két futási modellben.

Továbbhasznált definíciók: - audit: független, strukturált, bizonyítékalapú vizsgálat, amely a nem funkcionális hibamódokat tárja fel. - worst-case execution time (WCET): egy kódrészlet legrosszabb esetben vett futásideje; az ISR-rövidség és a CPU-terhelés számításának alapja. - kritikus szakasz: olyan kódrészlet, amely alatt a megosztott állapotot érő versenyző hozzáférések tiltottak vagy atomiak.

20.4.14 Források és ellenőrzési hiányok

Az alábbiak dokumentációs kiindulópontok (forrásállapot: nem megnyitott, lásd az Olvasói útmutató jelöléseit):

• Arm M-profile architektúra dokumentáció — M-profile kivételmodell, prioritás, veremkezelés.
• Armv7-M Architecture Reference Manual, DDI0403E — kivétel-belépés, PRIMASK, stack frame, DWT regiszterek.
• QEMU dokumentáció — mps2-an385 machine, CMSDK perifériák, memory map.
• Procedure Call Standard for the Arm 64-bit Architecture (AAPCS64) — az I. rész hívási konvenciója.
• GNU Binutils, GCC és GDB kézikönyvek — disassembly, szimbólumkezelés, hibakeresés.

Ellenőrzési hiányok: - A watchdog konkrét regiszterei és a WWDG/IWDG konfigurációja MCU-specifikus; a QEMU mps2-an385 watchdog-perifériája ebben a folyamatban nem ellenőrzött. - A QEMU-emulált ISR-latencia és a fizikai Cortex-M3 latenciája eltér; abszolút ciklusszám nem áll rendelkezésre, csak relatív/illusztratív mérés. - A PRIMASK és az atomi műveletek (LDREX/STREX, _Atomic) pontos viselkedése QEMU-ban és a gcc-arm-none-eabi adott verziójában nem ellenőrzött. - Az UART0_BASE = 0x40004000 cím a QEMU mps2-an385 dokumentált memory mapjéből származó kiindulópont; a pontos machine-definíció ellenőrzést igényel.
