17.4 Megszakítás-latencia mérése és korlátai

17.4.1 Motiváció

Egy 10 kHz-es mintavételű motorvezérlőben az enkóder minden ciklusban megszakítást kér. A szabályozási törvény futási ideje kötött, de a bemenet a megszakítás megérkezése és az ISR első utasítása közötti idővel késik. Ha ez a késés túllépi a maradék időt, a hurok fázisában instabillá válik, és a garantált válaszidő elvész. Mérnöki döntéshez két dolog kell: egy korlát, amely a rendszer dokumentált feltételeiből (tiltási intervallumok, prioritások, a mag időzítése) következik, és egy mért érték a konkrét rendszerből. Ez az alfejezet egy illusztratív költségmodellt és egy mérési módszert ad, és megmutatja, mi kell ahhoz, hogy a modellből valódi felső korlát legyen, és — ami legalább ilyen fontos — megmutatja, miért nem fordítható a QEMU-ban mért ciklusszám hardverhű garanciává. Az NVIC konfiguráció és az ISR írása már megadta a mechanizmust; itt az időbeli viselkedését számszerűsítjük.

17.4.2 Definíció: mit nevezünk megszakítás-latenciának

Megszakítás-latencia (interrupt latency): az az eltelt idő, amely a megszakításkérés processzor számára láthatóvá válásától az ISR első utasításának végrehajtásáig telik el.

Két szintet különböztetünk meg, és a méréseket ehhez kell horgonyozni:

• $L_{entry}$ — kivétel-belépési latencia: a kérés felismerésétől (a processzor utasításhatárhoz ér) az ISR első utasításáig.
• $L_{total}$ — teljes válaszidő: a külső esemény (pl. GPIO-él) asszertálásától az ISR első utasításáig, azaz $L_{total} = L_{periph} + L_{entry}$, ahol $L_{periph}$ a periféria saját jelzéskésleltetése.

Az alábbi levezetés $L_{entry}$-t modellezi; a mérés a szoftverben látható $L_{total}$-t (vagy annak GPIO-változatát) fogja rögzíteni, és a kettő közti különbséget kontrollkísérlettel választjuk szét.

17.4.3 A latencia összetevői

A belépés egy rögzített sorrendű, de részben adatfüggő útvonalon halad. Rétegenként:

A (3) lépés az automatikus context-mentés: a hardver a caller-saved halmazt menti, ezért az egyszerű ISR tisztán C-ben megírható. A (2) lépés a legváltozékonyabb, és a mag dokumentációja szerint három esetet kell elkülöníteni. Megszakítható–folytatható utasítás a Cortex-M3-on a több szót mozgató LDM, STM, PUSH és POP. Ha közben megszakítás érkezik, a mag az utasítást félbehagyja, a haladást (a következő átviendő regiszter sorszámát) az EPSR ICI (Interrupt-Continuable Instruction) mezőjében menti, és a kivételből visszatérve onnan folytatja. A latenciához tehát nem a teljes regiszterlista ideje adódik, legfeljebb a már elindított egyetlen átvitel befejezése. Az ICI-mező ugyanazokon az EPSR-biteken osztozik az IT-blokk állapotával, ezért a kettő egyszerre nem lehet érvényes. Egy IT-blokkon belüli LDM/STM nem folytatható: megszakításkor eldobódik, és visszatérés után elölről kezdődik (újrakezdhető eset). Valóban nem megszakítható a már kiadott buszátvitel: egy lassú perifériára vagy wait state-es memóriára induló olvasást vagy írást a mag kivárja. Ez a $C_{drain}$ valódi, memóriarendszertől függő része. A pontos szabályokat (például a többciklusú osztás kezelését) a konkrét mag TRM-je rögzíti, ezért a modellbe az adott mag szabálya kerüljön. A (6) lépésnél a tail-chaining különleges. Ha a futó kezelő kilépésekor van olyan pending kivétel, amely kiszolgálható (akár a futó ISR alatt, akár a kilépés közben vált pendingé), a mag a vermet nem állítja vissza és nem menti újra, hanem közvetlenül a következő kezelőbe lép. Ez a láncolt útvonal rövidebb, mint egy Thread módból induló teljes belépés.

17.4.4 Levezetés: worst-case becslés

Az alábbi számolás illusztratív költségmodell, nem garantált felső korlát. Feltevései:

A modell tagjai ciklusban:

$$L_{entry}^{modell} = C_{detect} + C_{drain} + 8\,(1 + N_{s}) + (1 + N_{v}) + C_{fetch} + C_{arb}$$

ahol $N_s$ a verem memóriájának wait state-száma szavanként, $N_v$ a vektortábla wait state-száma.

Illusztratív számokkal ($f_c = 25\,\text{MHz}$):

• Kedvező eset (rövid ALU-utasítás, zéró-wait): $1 + 0 + 8 + 1 + 2 + 0 = 12$ ciklus $\Rightarrow 0{,}48\,\mu s$.
• Kedvezőtlenebb feltételezett eset ($C_{detect}=2$, $C_{drain}=12$, $C_{arb}=4$): $2 + 12 + 8 + 1 + 2 + 4 = 29$ ciklus $\Rightarrow 1{,}16\,\mu s$.

A 29 ciklus a táblázat feltevései mellett szemléltet, nem garancia. Az, hogy a kedvező eset összege 12, egybeesik a Cortex-M3-ra dokumentált idealizált belépési idővel. Ez azonban nem igazolja a modellt, mert a tagok a valóságban részben átfedik egymást. A belépés saját idejét ($L_{entry}^{mag}$) a konkrét mag TRM-jéből és memóriarendszeréből kell venni.

Mi kell valódi felső korláthoz? A korlátnak a rendszer dokumentált körülményeiből kell következnie:

$$L^{wc} \le T_{maszk}^{max} + \sum_{j \in HP} n_j \cdot C_j + C_{busz}^{max} + L_{entry}^{mag}$$

ahol $T_{maszk}^{max}$ a leghosszabb olyan intervallum, amikor a kérés nem léphet be (PRIMASK/BASEPRI-szakasz, vagy egy azonos vagy magasabb prioritású kezelő futása), $HP$ a mérési ablakban beérkezhető magasabb prioritású kivételek halmaza, $n_j$ a legnagyobb előfordulásuk, $C_j$ a kezelőjük WCET-je, $C_{busz}^{max}$ a leghosszabb elindított, nem megszakítható buszátvitel. Egy 200 ciklusos PRIMASK-szakasz és egyetlen 150 ciklusos, magasabb prioritású ISR esetén a korlát már több mint 350 ciklus. A 29 ciklus ilyen környezetben nem érvényes. A korlát tagjait útvonalanként kell meghatározni, ahogy az ISR-ek WCET-jét a Záróprojekt II auditja is kezeli.

17.4.5 Mérési módszer: trigger- és ISR-időbélyeg

A latenciát két időbélyeg különbségeként mérjük. Időalapnak a trace órajeléhez kötött ciklusszámlálót (DWT_CYCCNT) használjuk, amelyet a DEMCR.TRCENA és a DWT_CTRL.CYCCNTENA bit engedélyez (a részletekért lásd az egyszerű instrumentáció mintáját). A mérés:

• $t_0$ — a kiváltó írás előtt rögzített ciklusszám,
• $t_1$ — az ISR első utasításaként rögzített ciklusszám,
• $L_{measured} = t_1 - t_0$.

Fontos, hogy $t_1$ az ISR lehető legelső művelete legyen. A C-függvény első kifejezése előtt azonban a fordító prológust is generálhat; ez és az időbélyeg kiolvasása a mért érték része, ezért a disassemblyt is vizsgálni kell. $N=256$ ismétléssel hisztogramot építünk, mert egyetlen minta nem jellemzi a viselkedést.

17.4.6 Kidolgozott példa

Munkakönyvtár: ~/arm-labor/cm/a071/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/cm/a071
cd ~/arm-labor/cm/a071

A kód a memóriatérkép szerinti SCS-címeket használja. A vektortábla külső IRQ6 bejegyzése a lab_irq_isr kezelőre mutat; ezt a vonalat a kontrollkísérlethez fenntartjuk.

A linker script és a startup a II. rész kanonikus párja (Linker script alapjai, Startup kód), a vektortábla ellenőrzője pedig a Vektortábla alfejezet lab-check-vectors.py-ja. A linker script változatlan; a startup másolatának vektortábláját egyetlen, gépileg alkalmazható lépéssel bővítjük a tesztvonal (IRQ6) bejegyzésével:

cp ~/arm-labor/cm/a065/lab-mps2.ld .
cp ~/arm-labor/cm/a066/lab-startup.s lab-a071-startup.s
cp ~/arm-labor/cm/a064/lab-check-vectors.py .
cat > lab-a071-irq.inc <<'EOF'
    /* 16-tól: külső IRQ-k; a tesztvonal IRQ6 = 22. index, előtte 6 helyet ki kell tölteni */
    .rept 6
    .word Default_Handler         /* 0x40-0x54: IRQ0-IRQ5 (itt nem használt) */
    .endr
    .word lab_irq_isr             /* 0x58: IRQ6 (szoftveres NVIC-pending)    */
EOF
sed -i '/\.word SysTick_Handler/r lab-a071-irq.inc' lab-a071-startup.s   # a SysTick sor után
# gyenge alias: kezelő nélkül is linkelhető
echo '    lab_default_handler lab_irq_isr' >> lab-a071-startup.s
# ellenőrzés: a bővített tábla vége
sed -n '/\.word SysTick_Handler/,/^$/p' lab-a071-startup.s

A sed mintája csak a vektortábla .word SysTick_Handler sorára illeszkedik, a fájl végén lévő lab_default_handler SysTick_Handler aliasra nem. A fel nem használt IRQ-helyek a kanonikus Default_Handler-re mutatnak. Az echo sor a kanonikus lab_default_handler makróval a fájl végére egy gyenge, Default_Handler-re mutató aliast fűz a használt kezelőhöz is. A C-fájl erős definíciója ezt felülírja, de ha egy build a kezelőt nem tartalmazza, a KEEP-pel megtartott vektortábla hivatkozása akkor sem marad feloldatlan. Ezek valódi táblaszavak, nem megjegyzések, mert csak így kerül a használt kezelő a megfelelő indexre ($16 + \text{IRQn}$).

A példa szoftveresen állítja pending állapotba az NVIC-et, így nem feltételez GPIO-visszacsatolást. GPIO-éltől mért teljes latenciához külön, valóban implementált periféria és dokumentált bekötés szükséges. A QEMU 8.2.2 AN385 modellje nem implementálja a GPIO-t, és a DWT számlálója sem halad; itt a mérés SKIP.

/* lab-a071-latency.c — szoftveres NVIC-pending latenciapróba (IRQ6),
 * megfigyelhető PASS/FAIL/SKIP kimenettel (semihosting) */
#include <stdint.h>
#define REG32(a) (*(volatile uint32_t *)(uintptr_t)(a))

#define DEMCR       REG32(0xE000EDFCu)
#define DWT_CTRL    REG32(0xE0001000u)
#define DWT_CYCCNT  REG32(0xE0001004u)
#define NVIC_ISER0  REG32(0xE000E100u)
#define NVIC_ISPR0  REG32(0xE000E200u)
#define TEST_IRQ    6u
#define N           256u

static volatile uint32_t t0, t1, done;
static volatile uint32_t hist[32], above_hist;

void lab_irq_isr(void)
{
    t1 = DWT_CYCCNT;
    uint32_t d = t1 - t0;
    if (d < 32u) hist[d]++;
    else above_hist++;
    done++;
}

static void sh_call(uint32_t op, const void *arg)
{
    register uint32_t r0 asm("r0") = op;
    register const void *r1 asm("r1") = arg;
    asm volatile ("bkpt 0xab" : "+r"(r0) : "r"(r1) : "memory");
}

_Noreturn static void finish(const char *line, int fail)
{
    sh_call(0x04u, line);                                          /* SYS_WRITE0 */
    sh_call(0x18u, (const void *)(fail ? 0x20023u : 0x20026u));    /* SYS_EXIT   */
    for (;;) { }
}

/* Egyetlen szoftveres pending; 1, ha a kezelő a korláton belül lefutott. */
static int trigger_once(void)
{
    uint32_t before = done;
    t0 = DWT_CYCCNT;
    NVIC_ISPR0 = 1u << TEST_IRQ;
    __asm volatile("dsb\n\tisb" ::: "memory");
    for (uint32_t limit = 1000000u; done == before && limit; --limit) { }
    return done != before;
}

int main(void)
{
    NVIC_ISER0 = 1u << TEST_IRQ;

    /* 1. Funkcionális próba, a DWT-től függetlenül: eléri-e a kérés a kezelőt? */
    if (!trigger_once())
        finish("LATENCY: FAIL (az IRQ6 kérés nem érte el a lab_irq_isr-t)\n", 1);

    /* 2. Halad-e a ciklusszámláló? Ha nem, mérni nem lehet: SKIP. */
    DEMCR |= 1u << 24;                    /* TRCENA    */
    DWT_CYCCNT = 0;
    DWT_CTRL |= 1u;                       /* CYCCNTENA */
    __asm volatile("dsb\n\tisb" ::: "memory");
    uint32_t before = DWT_CYCCNT;
    for (unsigned i = 0; i < 64; ++i) __asm volatile("nop");
    if (DWT_CYCCNT == before)
        finish("LATENCY: SKIP (a DWT CYCCNT nem halad; az IRQ6 kiszolgálása működik)\n", 0);

    /* 3. Mérés: N minta hisztogramba. */
    for (unsigned k = 0; k < 32; ++k) hist[k] = 0;
    above_hist = 0;
    for (uint32_t i = 0; i < N; i++)
        if (!trigger_once())
            finish("LATENCY: FAIL (elmaradt megszakítás a mérés közben)\n", 1);
    uint32_t sum = above_hist;
    for (unsigned k = 0; k < 32; ++k) sum += hist[k];
    if (sum != N)
        finish("LATENCY: FAIL (hist + above_hist != 256)\n", 1);
    finish("LATENCY: PASS (256 minta; a hist[] GDB-vel olvasható)\n", 0);
}

Build, a vektortábla gépi ellenőrzése és futtatás (fájlok: lab-mps2.ld, a fent bővített lab-a071-startup.s, lab-a071-latency.c, lab-check-vectors.py):

arm-none-eabi-gcc -mcpu=cortex-m3 -mthumb -nostdlib -ffreestanding \
  -T lab-mps2.ld lab-a071-startup.s lab-a071-latency.c -o lab-a071.elf
python3 lab-check-vectors.py lab-a071.elf 1=Reset_Handler 22=lab_irq_isr
timeout 20 qemu-system-arm -machine mps2-an385 -cpu cortex-m3 -nographic -semihosting \
  -kernel lab-a071.elf; echo "kilépési állapot: $?"

A labor szoftveres pending-próba: a kérést az NVIC_ISPR0 írása adja, periféria nélkül. A GPIO-éltől mért teljes latencia külön, hardveres kiterjesztés, amelyhez valóban implementált GPIO és dokumentált bekötés kell; a QEMU 8.2.2 AN385 modelljében ez nem érhető el.

A program három kimenetet ad, mindegyiket semihostingos kiírással és szabályos kilépéssel:

A funkcionális próba a DWT-től függetlenül fut, ezért a hiba és a mérhetetlenség nem keveredik össze. Ha a vektor rossz helyre mutat, és a kérés a Default_Handler végtelen ciklusába fut, a program nem jut el a kiírásig. Ezt a futtatóparancs timeout-ja jelzi 124-es állapottal, a lab-check-vectors.py pedig már futtatás előtt kiszűri. A done várakozása elkülöníti a mintákat; az egymillió iterációs korlát hiányzó megszakításnál megakadályozza a beragadást.

Eseménysorrend és a mért metrika. A trigger_once mintáiban az események sorrendje rögzített: (1) Thread módban kiolvassuk a $t_0$-t; (2) az NVIC_ISPR0 írása után az IRQ6 pending; (3) a mag kiszolgálja a kérést, és belép a lab_irq_isr-be; (4) a kezelő első mérőpontja kiolvassa a $t_1$-et. A $t_1 - t_0$ tehát egy Thread módból indított szoftverművelet válaszideje: benne van a $t_0$ kiolvasása utáni utasítások, az NVIC_ISPR0-írás buszátvitele és maga a belépés. Egyetlen magon a Thread-kód nem fut, amíg egy kezelő aktív. Ezért egy magasabb prioritású kezelő (például egy hosszú SysTick) csak két helyen növelheti ezt az intervallumot: ha a kivétel az (1) és a (2) közé ékelődik, vagy ha a (2) és a (3) között vele egy időben pending, és nagyobb prioritása miatt előbb kap sorra. A Thread-trigger tehát nem érkezhet egy már futó kezelő belsejébe, és egy aktív ISR hátralévő idejének eloszlását sem méri. Ehhez a kérést a kezelő ismert pontján kell kiadni, ahogy a 2. feladat kontrollált változata teszi.

17.4.7 Várt kimenet és ellenőrzés

A helyettesítő eszközlánccal (Clang + ld.lld) épített lab-a071.elf a tools/cm-run.py emulátorban, amelyben a DWT a QEMU 8.2.2-höz hasonlóan nem halad, ezt adta:

LATENCY: SKIP (a DWT CYCCNT nem halad; az IRQ6 kiszolgálása működik)
kilépési állapot: 0

Ellenpróbaként az NVIC_ISER0 írását kihagyva LATENCY: FAIL (az IRQ6 kérés nem érte el a lab_irq_isr-t) és 1-es állapot, a 22. vektort Default_Handler-re cserélve az emulátor időkorlátja (124) volt az eredmény.

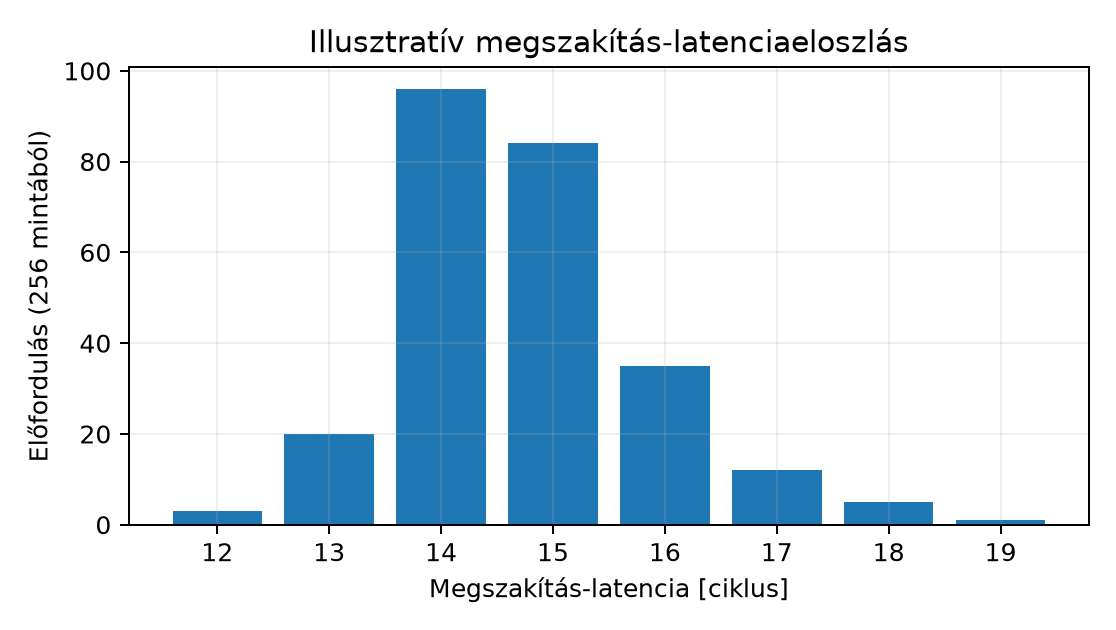

Működő DWT mellett a hist[] tömböt GDB-vel olvassuk ki. Illusztratív, levezetett eloszlás:

Működő DWT esetén az ellenőrzés: $\sum hist + above\_hist = done = 256$. A above_hist a 31 ciklusnál nagyobb mintákat is megőrzi darabszámként. A fenti számszerű eloszlás hipotetikus szemléltetés; sem az NVIC-kontroll, sem a GPIO-mérés tényleges eredményét nem állítja.

17.4.8 A QEMU-korlát: miért nem hardverhű a mért érték

A QEMU alapértelmezésben funkcionális emulátor, nem ciklusponos szimulátor. A QEMU 8.2.2 AN385 modelljében a DWT_CYCCNT nem növekszik, ezért itt érvényes ciklusszámmérés sincs. Más verzión előbb a számláló működését kell ellenőrizni; a működő emulált számláló sem bizonyít cikluspontos pipeline-modellt. -icount módban a virtuális óra determinisztikussá tehető, de a modell továbbra sem reprodukálja a busz-várakozási állapotokat, a flash-prefetch viselkedést, a soros hozzáférési konfliktusokat és a valódi pipeline-stallokat. Következmények:

• A mért ciklusszám relatív összehasonlításra és a módszer validálására alkalmas, abszolút garanciára nem.
• A DWT/CYCCNT támogatás szintje QEMU-verziónként eltér — ellenőrizendő, mielőtt belőle következtetünk.
• A fizikai STM32 Nucleo eredménye ettől eltérhet; a kettőt mindig külön kell jelölni, és a QEMU-érték nem helyettesíti a hardvermérést.

17.4.9 Tipikus hibák és ellenpróbák

1. A CYCCNT mindig 0. Hipotézis: nem állítottuk a DEMCR.TRCENA-t vagy a DWT_CTRL.CYCCNTENA-t, vagy a QEMU nem modellezi. Adatgyűjtés: GDB-vel olvassuk ki a regisztereket. Egy változtatás: engedélyezzük a biteket; ha így sem nő, a modell a korlát.
2. (Hardveres GPIO-kiterjesztés) Megszakítási vihar, a minta „beragad”. A GPIO-forrás pending-jelzőjének törlése (GPIO_INTCLEAR) elmaradt (l. a070). A szoftveres pending-próbában ez nem fordulhat elő, mert ott nincs periféria-forrás. Ellenpróba: a kezelő a visszatérés előtt törölje a forrás jelzőjét.
3. Több csúcsú hisztogram. Több klaszter több okból is keletkezhet: eltérő $C_{drain}$ (az éppen futó utasítás), wait state-ek, a mérési kód saját változékonysága vagy egy láncolt belépés. Egy csúcsot nem lehet pusztán a kisebb értéke miatt tail-chainingnek tekinteni. Az okot kontrollkísérlet választja szét (lásd a 3. feladatot).
4. (Hardveres GPIO-kiterjesztés) Minden latencia azonos. A mérés nagy része a kiváltó írás ideje, nem a belépés. Kontrollkísérlet: a GPIO-él helyett a szoftveres NVIC_ISPR0 pending, mint az alaplaborban. A két eloszlás különbsége izolálja a periféria-asszertálást ($L_{periph}$).

17.4.10 Feladatok

1. (magyarázó, alapszint — cél: megértés-ellenőrzés) Sorolja fel a latencia hat összetevőjét, és jelölje meg mindegyiknél, hogy a feltételek függvényében konstans vagy változó. Indokolja, miért a $C_{drain}$ és a $C_{arb}$ a legkevésbé kiszámítható, és miért nem egy 8 regiszteres LDM teljes ideje kerül a $C_{drain}$-be.
2. (implementációs, elmélyült — cél: rutinépítés) Egészítse ki a kódot egy nagyobb prioritású SysTick ISR-rel, amely ismert mennyiségű munkát végez. A kérést most ne Thread módból adja ki: a SysTick kezelő a munkája 25, 50, illetve 75%-ánál rögzítse a $t_0$-t, és ott pendingelje az alacsonyabb prioritású IRQ6-ot. Igazolja a jegyzőkönyvben a $t_0$, a pendinggé válás és az IRQ6 első mérőpontjának sorrendjét, mérje meg (működő DWT mellett) a késést a három ponton, és vesse össze a hátralevő munkával, valamint a korlátképlet $\sum n_j C_j$ tagjával.
3. (hibakeresési/mérési, elmélyült — cél: rutinépítés) Egy működő DWT-vel mért hisztogram három csúcsot mutat (12, 14 és 20 ciklus körül). Fogalmazzon több hipotézist a csúcsok okára. Tervezzen kontrollált, két IRQ-s kísérletet ismert prioritásokkal és pending állapotokkal, amelyben egy láncolásos és egy láncolás nélküli út is dokumentáltan előáll, és döntse el, melyik csúcs melyik úthoz tartozik.

17.4.11 Megoldások

1. megoldás — Segítség. Nézd meg, mely összetevők függenek az ÉPPEN futó utasítástól vagy az ÉPPEN futó másik kezelőtől, és melyek csak a core felépítésétől.

1. megoldás — Teljes megoldás. Konstans jellegű: $C_{detect}$ és $C_{fetch}$ adott core-on nagyjából állandó. Változó: $C_{drain}$ az aktuális utasítástól függ, $C_{stack}$/$C_{vec}$ a memória wait state-jeitől, $C_{arb}$ a futó kezelőtől. A $C_{drain}$ azért kiszámíthatatlan, mert a megszakítás bármely utasítás közben érkezhet; a $C_{arb}$ azért, mert a tail-chaining és a preempció időzítésfüggő. Egy LDM/STM nem a teljes regiszterlista idejével növeli a $C_{drain}$-t, mert a Cortex-M3 félbehagyja, a haladást az EPSR ICI-mezőjében menti, és a visszatérés után folytatja. Csak az éppen elindított átvitelt kell kivárni. IT-blokkon belül nincs ICI, mert az IT-állapot ugyanazokat a biteket használja: ott az utasítás eldobódik, és elölről kezdődik.

2. megoldás — Segítség. Amíg a magasabb prioritású ISR fut, az IRQ6-kérés nem léphet be. Ha a kérést a SysTick kezelő maga adja ki egy ismert ponton, mennyi munka van még hátra a belépésig? És miért nem lehet ugyanezt a Thread módból indított trigger_once-szal előállítani?

2. megoldás — Teljes megoldás. A Thread módból indított trigger_once erre a kérdésre nem alkalmas. Amíg a SysTick fut, a Thread-kód áll, így a kérés nem eshet a kezelő „véletlen pontjára”. A hosszú SysTick legfeljebb a $t_0$ és az ISPR-írás közé, vagy a pending és a belépés közé ékelődik (lásd a Kidolgozott példa eseménysorrendjét), és akkor a mért érték nem a hátralévő ISR-idő. A kontrollált változatban ezért a kérést a magasabb prioritású kezelő adja ki, egy ismert ponton. A SysTick (nyers prioritás 0x20) WORK = 400 munkaegységet végez; a req_point-adik egységnél rögzíti a $t_0$-t, és az NVIC_ISPR0-val pendingeli az IRQ6-ot (nyers prioritás 0x80). Az IRQ6 a SysTick alatt pending marad, és csak annak kilépésekor, láncolva lép be. A SysTick-et a főprogram az ICSR.PENDSTSET bittel indítja, így a kezelő futásának kezdete is a programhoz kötött:

/* lab-a071-systick.c — kontrollált preempciós próba (2. feladat): az IRQ6-kérést
 * a magasabb prioritású SysTick kezelő ismert pontján adjuk ki */
#include <stdint.h>
#define REG32(a) (*(volatile uint32_t *)(uintptr_t)(a))

#define DEMCR       REG32(0xE000EDFCu)
#define DWT_CTRL    REG32(0xE0001000u)
#define DWT_CYCCNT  REG32(0xE0001004u)
#define NVIC_ISER0  REG32(0xE000E100u)
#define NVIC_ISPR0  REG32(0xE000E200u)
#define NVIC_IPR1   REG32(0xE000E404u)    /* IRQ4..IRQ7 prioritásbájtjai     */
#define SCB_ICSR    REG32(0xE000ED04u)    /* bit 26: PENDSTSET               */
#define SCB_SHPR3   REG32(0xE000ED20u)    /* bit 31:24: a SysTick prioritása */
#define TEST_IRQ    6u
#define WORK        400u                  /* a SysTick kezelő munkaegységei  */

static volatile uint32_t work, req_at, entry_at, t0, t1, done, req_point;

void SysTick_Handler(void)                /* nyers prioritás 0x20: magasabb  */
{
    for (uint32_t i = 0; i < WORK; i++) {
        if (i == req_point) {             /* ismert pont: időbélyeg, kérés   */
            req_at = work;
            t0 = DWT_CYCCNT;
            NVIC_ISPR0 = 1u << TEST_IRQ;  /* alacsonyabb prioritás: pending  */
        }
        work++;                           /* egy munkaegység                 */
    }
}

void lab_irq_isr(void)                    /* IRQ6, nyers prioritás 0x80      */
{
    t1 = DWT_CYCCNT;
    entry_at = work;
    done++;
}

static void sh_call(uint32_t op, const void *arg)
{
    register uint32_t r0 asm("r0") = op;
    register const void *r1 asm("r1") = arg;
    asm volatile ("bkpt 0xab" : "+r"(r0) : "r"(r1) : "memory");
}

static void put(const char *s) { sh_call(0x04u, s); }                 /* SYS_WRITE0 */

static void put_u32(uint32_t v)
{
    char buf[11], *p = buf + sizeof buf - 1;
    *p = '\0';
    do { *--p = (char)('0' + v % 10u); v /= 10u; } while (v);
    put(p);
}

_Noreturn static void finish(const char *line, int fail)
{
    put(line);
    sh_call(0x18u, (const void *)(fail ? 0x20023u : 0x20026u));    /* SYS_EXIT   */
    for (;;) { }
}

int main(void)
{
    SCB_SHPR3 = (SCB_SHPR3 & 0x00FFFFFFu) | (0x20u << 24);
    NVIC_IPR1 = (NVIC_IPR1 & ~(0xFFu << 16)) | (0x80u << 16);   /* IRQ6: bit 23:16  */
    NVIC_ISER0 = 1u << TEST_IRQ;

    DEMCR |= 1u << 24;                    /* TRCENA    */
    DWT_CYCCNT = 0;
    DWT_CTRL |= 1u;                       /* CYCCNTENA */
    __asm volatile("dsb\n\tisb" ::: "memory");
    uint32_t c0 = DWT_CYCCNT;
    for (unsigned i = 0; i < 64; ++i) __asm volatile("nop");
    int dwt = DWT_CYCCNT != c0;

    static const uint32_t pct[3] = { 25u, 50u, 75u };
    uint32_t lat[3];
    for (unsigned k = 0; k < 3; k++) {
        req_point = pct[k] * WORK / 100u;
        work = 0;
        uint32_t before = done;
        SCB_ICSR = 1u << 26;              /* SysTick szoftveres pendingelése */
        __asm volatile("dsb\n\tisb" ::: "memory");
        for (uint32_t limit = 1000000u; done == before && limit; --limit) { }
        if (done == before)
            finish("PREEMPT: FAIL (az IRQ6 nem futott le)\n", 1);
        /* Sorrend: t0 és a kérés a SysTick-ben, belépés csak a SysTick után. */
        if (entry_at != WORK || req_at != req_point)
            finish("PREEMPT: FAIL (az IRQ6 a SysTick vége előtt lépett be)\n", 1);
        lat[k] = t1 - t0;
        put("p = ");
        put_u32(pct[k]);
        put("%: hátralevő munka = ");
        put_u32(entry_at - req_at);
        put(" egység, t1 - t0 = ");
        if (dwt) { put_u32(lat[k]); put(" ciklus\n"); }
        else put("SKIP (a DWT CYCCNT nem halad)\n");
    }
    if (!dwt)
        finish("PREEMPT: PASS (sorrend), késés: SKIP (a DWT CYCCNT nem halad)\n", 0);
    if (!(lat[0] > lat[1] && lat[1] > lat[2]))
        finish("PREEMPT: FAIL (a késés nem csökken a hátralevő munkával)\n", 1);
    finish("PREEMPT: PASS (sorrend és csökkenő késés)\n", 0);
}

arm-none-eabi-gcc -mcpu=cortex-m3 -mthumb -nostdlib -ffreestanding \
  -T lab-mps2.ld lab-a071-startup.s lab-a071-systick.c -o lab-a071-systick.elf
python3 lab-check-vectors.py lab-a071-systick.elf \
  1=Reset_Handler 15=SysTick_Handler 22=lab_irq_isr
timeout 20 qemu-system-arm -machine mps2-an385 -cpu cortex-m3 -nographic -semihosting \
  -kernel lab-a071-systick.elf; echo "kilépési állapot: $?"

A SysTick_Handler a kanonikus startupban gyenge alias, ezért a C-fájl erős definíciója kerül a 15. vektorba; a lab-a071-startup.s változatlanul az alaplaboré. A sorrendet a program a DWT-től függetlenül ellenőrzi: a kérés pillanatában a req_at a kérési pontot rögzíti, a belépéskor az entry_at pedig a teljes WORK-öt. Ha az IRQ6 a SysTick vége előtt lépne be (például mert a prioritása magasabb lett), PREEMPT: FAIL a kimenet. A sorrend tehát: $t_0$ → pending (a kezelőn belül) → a SysTick hátralevő $(1-p)\cdot$WORK egysége → kilépés és láncolt belépés → $t_1$. A helyettesítő eszközlánccal (Clang + ld.lld, -O0 és -O2) épített ELF a tools/cm-run.py emulátorban, amely a SysTick-et csak szoftveres pendingként (ICSR.PENDSTSET, SHPR3) modellezi, és amelyben a DWT nem halad, ezt adta:

p = 25%: hátralevő munka = 300 egység, t1 - t0 = SKIP (a DWT CYCCNT nem halad)
p = 50%: hátralevő munka = 200 egység, t1 - t0 = SKIP (a DWT CYCCNT nem halad)
p = 75%: hátralevő munka = 100 egység, t1 - t0 = SKIP (a DWT CYCCNT nem halad)
PREEMPT: PASS (sorrend), késés: SKIP (a DWT CYCCNT nem halad)
kilépési állapot: 0

Ellenpróbaként az IRQ6 nyers prioritását 0x00-ra (a SysTick-nél magasabbra) állítva a kimenet PREEMPT: FAIL (az IRQ6 a SysTick vége előtt lépett be), 1-es állapottal: ilyenkor a kérés azonnal preemptál.

Működő DWT mellett a $t_1 - t_0$ a hátralevő munkával arányosan csökken, ezt a program a 25 → 50 → 75%-os pontok szigorúan csökkenő késéseként ellenőrzi. Közelítőleg $L(p) \approx (1-p)\cdot C_{SysTick} + C_{kilépés+lánc}$, ahol $C_{SysTick}$ a kezelő teljes munkarészének futásideje. A legnagyobb érték $p \to 0$ esetén a teljes $C_{SysTick}$-hez közelít: ez a korlátképlet $n_j \cdot C_j$ tagja, $n_j = 1$-gyel. A mérés tehát azt mutatja meg, hogy a 29 ciklusos illusztratív modell ilyen környezetben nem korlát. A tényleges ciklusszámokat a fenti futásban nem mértük (a DWT nem halad), ezért itt csak a sorrend és a hátralevő munka igazolt. Egy aszinkron, a Thread-kódtól független forrás (például egy timer, amely a SysTick-kel nem szinkron) véletlen érkezést ad. Ott a kérés a futó kezelő bármely pontjára eshet, és a késés eloszlása a hátralevő idő eloszlását követi. A $t_0$-t ekkor a forrás eseményéhez kell kötni (például a timer számlálójából visszaszámolva), nem egy Thread-időbélyeghez.

3. megoldás — Segítség. A három szám önmagában nem dönti el az okot. Milyen körülmény hozna létre biztosan láncolt belépést, és milyen biztosan láncolás nélkülit? Melyik kezelő kilépésekor kell a másik kérésnek már pendingnek lennie?

3. megoldás — Teljes megoldás. Lehetséges hipotézisek: (a) eltérő $C_{drain}$, mert a trigger utáni utasítás (például a várakozó ciklus ldr-je vagy egy elindított buszátvitel) más-más ponton van; (b) wait state-ek vagy buszkonfliktus a stacking és a vektorlekérés alatt; (c) a mérési kód változékonysága (a t0 olvasása és az ISPR-írás sorrendje, a kezelő prológusa); (d) láncolt belépés. A (d) csak akkor lehetséges, ha a mért kérés egy másik kezelő kilépésekor már pending. Az alappróbában ez nem áll fenn: egyetlen IRQ indul Thread módból, és a főciklus megvárja a kiszolgálását. Kontrollkísérlet két IRQ-val (például IRQ5 és IRQ6, azonos csoportprioritással, hogy egymást ne preemptálják). Láncolásos út: az IRQ5 kezelője a visszatérése előtt NVIC_ISPR0-val pendingbe teszi az IRQ6-ot, és rögzíti a saját kilépési időbélyegét. Az IRQ6 így a kilépéskor kiszolgálható pending kivétel, és láncolva lép be. Láncolás nélküli út: az IRQ6-ot a főciklus pendingeli Thread módból, mint az alappróbában. A két út latenciáját ugyanazzal a módszerrel, külön hisztogramba mérjük. Ha a láncolásos út eloszlása egy meglévő csúcsra esik, a láncolás nélküli pedig nem, az a (d) hipotézist támogatja; ha a két út eloszlása azonos, a csúcsokat más ok (a)–(c) adja. A csúcsot tehát a kísérleti út, nem a viszonylagos értéke azonosítja.

17.4.12 Rövid összefoglaló

A megszakítás-latencia hat összetevőre bontható: kérés-szinkronizálás, pipeline-ürítés, automatikus context-mentés (8 szó), vektorfetch és az első utasítás betöltése, valamint prioritás-arbitráció; ezek összege adja a worst-case korlátot. A mérés két időbélyeg (trigger előtti $t_0$ és ISR-belépési $t_1$) különbsége DWT_CYCCNT-vel, hisztogramként kiértékelve. A QEMU-érték relatív összehasonlításra jó, hardverhű garanciára nem.

Továbbhasznált definíciók: - megszakítás-latencia: a kérés láthatóvá válásától az ISR első utasításáig eltelt idő. - $L_{entry}$: a kivétel-belépés latenciája (felismeréstől az első ISR-utasításig). - tail-chaining: a kilépés alatt érkező kivétel újramentés nélküli belépése.

17.4.13 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Armv7-M Architecture Reference Manual, DDI0403E — a kivétel-belépés szekvenciája, a mentett keret, az EXC_RETURN, a tail-chaining és a prioritás-arbitráció. Ellenőrizve: a link él (a developer.arm.com → support.arm.com átirányítás megerősített); a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
• Arm M-profile architektúra dokumentáció — a kivételmodell és a kezelőrutin-szerződés. Ellenőrizve: a link él; ugyanaz a JS-renderelési korlát érvényes.
• QEMU System Emulation — a mps2-an385 machine, az -icount mód és a modell korlátjai. Tartalmilag ellenőrizve (a user-mode fejezeten keresztül), de verzió-megjegyzéssel: a master ág dokumentációja (közös verziókorlát); a hivatalos szöveg nem dokumentálja a cache-hierarchia vagy a busz-várakozási állapotok modellezését, ezért a fejezet QEMU-korlátra vonatkozó állításai a TCG ismert, funkcionális (nem cikluspontos) tervezéséből következnek.

A laborkönyvtár összeállítását a helyettesítő eszközlánccal (Clang + ld.lld) ellenőriztük: egy üres könyvtárban, kizárólag a Vektortábla, a Linker script alapjai, a Startup kód és ennek az alfejezetnek a fájljaiból, a fenti cp/cat/sed lépésekkel a labor fordul és linkelődik, és a lab-check-vectors.py a Reset- és a használt IRQ-bejegyzést is a várt szimbólumra mutatónak találja.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak: (1) a Cortex-M3 pontos belépési latenciája és a 12 ciklusú referenciaérték a konkrét core-revízióból ellenőrizendő; (2) az mps2-an385 DWT_CYCCNT-támogatása és órafrekvenciája QEMU-verziófüggő; (3) a GPIO0 IRQ-száma és loopback viselkedése a machine definíciótól függ; (4) minden itteni ciklusszám levezetett/illusztratív, nem tényleges mérés; (5) a 2. megoldás kontrollált SysTick-próbájából csak a sorrend és a hátralevő munka mért (a cm-run.py 1.2 a SysTick-et szoftveres pendingként modellezi), a késések csökkenését működő DWT-vel, hardveren kell igazolni.
