16.5 Linker script alapjai: szekciók memóriába helyezése

16.5.1 Motiváció: hol dől el, hogy egy bájt a flashbe vagy a RAM-ba kerül

A Reset és boot-folyamat: vektortábla alfejezet megmutatta, hogy a Cortex-M3 reset után a címtér első nyolc bájtjából olvassa a kezdeti SP-t és a reset-handler címét. A vektortábla tehát fizikailag a címtér elején kell legyen — de honnan tudja a linker, hogy az indító vektortáblának a flash 0x00000000 címére kell kerülnie, a .data inicializáló képe pedig szintén a flashbe, míg a .data futásidejű példánya a RAM-ba? Az arm-none-eabi-gcc alapértelmezett (built-in) linker scriptje egy Linux-szerű, operációs rendszeres felállást feltételez: nem ismeri a flash/RAM megkülönböztetést, nem tud a Thumb reset-vektorról, és nem hozza létre azokat a szimbólumokat, amelyekből a startup kód a másolási és nullázási tartományokat kiolvassa. Bare-metal firmware-hez ezért saját linker script kell.

Ez az alfejezet egy minimális, de teljes linker scriptet épít fel: deklaráljuk a memóriarégiókat, elhelyezzük bennük a szekciókat, exportáljuk a startup kód számára szükséges szimbólumokat, és bekötjük a scriptet a buildbe az ld --script kapcsolóján keresztül. A startup kód belső logikáját (másolóciklus, bss-nullázás) a Startup kód: .data másolása, .bss törlése tárgyalja; itt az a szerződés, amit a startup kód feltételez.

16.5.2 Definíció: linker script, MEMORY és SECTIONS

A linker script (linker script, összekötő leírás) egy szöveges leírás, amellyel a linkernek megadjuk, hogy a bemeneti objektumfájlok szekcióit milyen sorrendben és milyen abszolút címekre fűzze össze egy kimeneti ELF-fájlban. A GNU ld saját, kis nyelvet értelmez; ez a nyelv nem assembly és nem C, bár a /* ... */ komment, a szimbólumnevek és az aritmetikai operátorok ismerősek benne.

Két kulcsblokk alkotja a csontvázat:

MEMORY blokk — puszta deklaráció. Felsorolja a célprocesszor címtartományában rendelkezésre álló, egymást nem átfedő régiókat, mindegyikhez megadva egy nevet, egy kezdőcímet és egy hosszt, opcionális attribútumokkal. A MEMORY blokk önmagában semmit nem helyez el: csak nevet ad a címtartományoknak, hogy a SECTIONS blokk hivatkozhasson rájuk.
SECTIONS blokk — a helykiosztás. Itt mondjuk meg, hogy mely bemeneti szekciók (.text, .rodata, .data, .bss, .vectors, …) melyik kimeneti szekcióba kerüljenek, milyen sorrendben, és a > operátorral azt, hogy melyik memóriarégióba.

A MEMORY blokk szintaxisa:

MEMORY
{
  FLASH (rx)  : ORIGIN = 0x00000000, LENGTH = 4M
  RAM   (rwx) : ORIGIN = 0x20000000, LENGTH = 4M
}

ORIGIN (röviden org vagy o) a régió első címe, LENGTH (röviden len vagy l) a hossza. A hossz K/M utótagot fogad el, decimális vagy 0x előtagú hexadecimális értéket egyaránt.
Az attribútumlista betűi: r (olvasható), w (írható), x (végrehajtható), a (allokálható), i/l (inicializált). Ha olyan szekciót próbálunk írható régióba tenni, amely nem w, a linker figyelmeztetést ad — ez hasznos „őrszem” a hibás helykiosztás ellen.
A régiók átfedése tilos: ha két régió címtartománya metszi egymást, a linker hibát jelez.

A labor QEMU-profiljában (ARM MPS2+ AN385, Cortex-M3) az alábbi elrendezést használjuk, a memóriatérkép alfejezet QEMU-táblázata szerint. A tényleges címtartományt a helyi QEMU-verzióban a monitor info mtree parancsával érdemes visszaigazolni.

Régió	Kezdőcím	Méret	Attribútum	Tipikus tartalom
FLASH	`0x00000000`	4 MiB	`rx`	`.vectors`, `.text`, `.rodata`, a `.data` betöltési képe (LMA)
RAM	`0x20000000`	4 MiB	`rwx`	`.data` futásidejű mása (VMA), `.bss`, verem

Két megszorítás. A FLASH itt csak régiónév: QEMU-ban egy betöltött SSRAM-ra adott név, nem fizikai flash. A RAM pedig egyetlen kanonikus tartomány: a 0x20400000-tól kezdődő terület ennek tükre, ezért egyik linker script sem használja második blokként.

16.5.2.1 A SECTIONS blokk és a helykiosztás

A SECTIONS blokkban minden kimeneti szekcióhoz megadjuk a tartalmát (bemeneti szekció-mintákkal, * helyettesítő karakterrel), az elhelyezés régióját, és a szükséges igazítást:

SECTIONS
{
  .text : {
    KEEP(*(.vectors))
    *(.text*)
    *(.rodata*)
    . = ALIGN(4);
  } > FLASH
}

A . (dot) a helyszámláló (location counter): mindig az aktuális kimeneti cím. A . = ALIGN(4); azt jelenti, hogy a következő bájt 4 bájtos határra kerüljön. Ez a startup kód szavas (4 bájtos) másoló- és törlőciklusa miatt fontos: a ciklus csak akkor áll meg pontosan a végcímen, ha a kezdő- és a végcím is 4 bájtra igazított.
A KEEP(...) direktíva megakadályozza, hogy a linker a --gc-sections (nem hivatkozott szekciók eldobása) hatására kidobja a vektortáblát. A vektortáblára C-kódból senki nem hivatkozik szimbolikusan, ezért a garbage collector „feleslegesnek” látná — a KEEP nélkül a firmware reset után azonnal hibás címre ugrana. Ez a Reset és boot-folyamat: vektortábla alfejezet KEEP követelményének a linkeroldali párja.
A ENTRY(Reset_Handler) (a script elején vagy végén) megadja az ELF belépési pontját; a szimulátor és a debugger innen tájékozódik. Ez nem azonos a hardveres reset-vektorral, de bare-metal esetben ugyanazt a szimbólumot jelöli.

16.5.2.2 VMA és LMA: a `.data` kettős élete

A linker kétféle címet tart nyilván minden szekcióhoz:

VMA (Virtual Memory Address) — a futásidejű cím, ahol a program a szekciót használja. A .data VMA-ja a RAM-ban van.
LMA (Load Memory Address) — a betöltési cím, ahonnan a szekció tartalma származik. A .data LMA-ja a flashben van, mert az inicializált változók értékeit a nem felejtő tároló tartalmazza.

A > RAM AT> FLASH szintaxis pontosan ezt fejezi ki: a szekció a RAM-ba kerül (VMA), de a tartalma a flashből töltődik (LMA). Alapértelmezésben LMA = VMA; a felülírás csak ott szükséges, ahol a kettő eltér — tipikusan a .data-nál. A .bss-nél az LMA-nak nincs gyakorlati szerepe, mert nincs betöltendő tartalma: csupa nulla, amit a startup kód állít elő. Ezért a .bss (NOLOAD) típusú, és nem növeli a firmware bináris méretét.

A VMA és az LMA a linker fogalma. Az ELF-fájlban nem ugyanott jelenik meg a kettő. A szekciófejléc (Elf32_Shdr, Elf64_Shdr) egyetlen címmezőt tartalmaz, az sh_addr-t: ez a szekció futásidejű címe, vagyis a VMA. Külön LMA-mező nincs. A betöltési cím a programfejlécben (Elf32_Phdr) látszik: a LOAD szegmens p_vaddr (VirtAddr) mezője a futásidejű, p_paddr (PhysAddr) mezője a fizikai, betöltési cím. A readelf -SW az előbbit, a readelf -lW az utóbbit mutatja. Az objdump -h LMA-oszlopa származtatott érték: az objdump a szekciót tartalmazó LOAD szegmensből számolja ki, p_paddr + (sh_addr − p_vaddr) alakban.

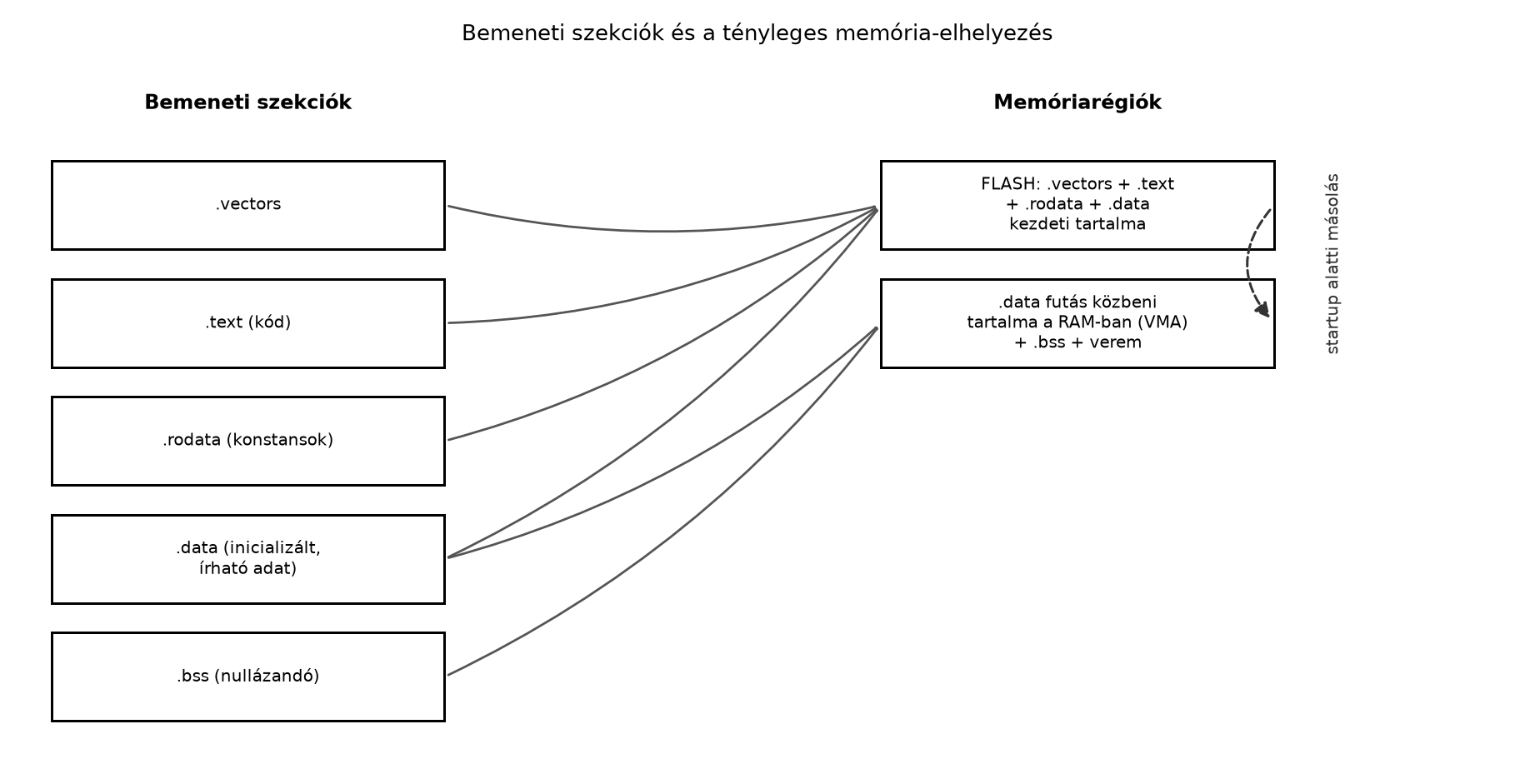

Az alábbi ábra a lab-mps2.ld bemeneti szekcióit (balra) és a tényleges kimeneti elhelyezést (jobbra) kapcsolja össze. A .data két nyíllal szerepel: egy a FLASH-be (LMA, a betöltési kép), egy a RAM-ba (VMA, a futásidejű másolat) — ez pontosan a fenti kettősség.

Bemeneti szekciók és a tényleges memória-elhelyezés - A lab-mps2.ld SECTIONS blokkja szerinti hozzárendelés; a KEEP és a NOLOAD jelentését a szövegtörzs tárgyalja.

16.5.2.3 Szimbólumok exportálása a linker scriptből

A linker scriptből szimbólumokat exportálhatunk a C/assembly oldal felé. A _sdata = .; forma azt jelenti: „a _sdata szimbólum értéke legyen a helyszámláló aktuális értéke”. Ez cím, nem változó: a C oldalon extern char _sdata[]; alakban kell deklarálni, hogy a _sdata név önmagában pointerré alakuljon (a gyakori hiba: extern uint32_t _sdata; majd &_sdata — ez a címzés szempontjából ugyanoda vezet, de a típus félrevezető).

Szimbólum	Érték	Jelentés
`_sidata`	`LOADADDR(.data)`	a `.data` inicializáló képének kezdete a flashben
`_sdata`	`.data` VMA kezdete	a másolás célja a RAM-ban
`_edata`	`.data` VMA vége	a másolás vége (kizárólagos)
`_sbss`	`.bss` kezdete	a nullázás kezdete
`_ebss`	`.bss` vége	a nullázás vége (kizárólagos)
`_estack`	`ORIGIN(RAM) + LENGTH(RAM)`	a kezdeti SP értéke — egyeznie kell a vektortábla 0. szavával

A _sidata értékét a LOADADDR(.data) adja vissza: a .data kimeneti szekció betöltési címét (LMA), amely a függvény szerződése szerint mindig abszolút cím. A kanonikus script a hozzárendelést a .data blokk után írja, közvetlenül a szekció mellé. Ez olvashatósági döntés, nem nyelvi követelmény. A linker kétféle kifejezést különböztet meg. Az elhelyezési kifejezéseket (például a helyszámlálót, ALIGN-t vagy egy szekció kezdőcímét meghatározó értéket) ott és akkor kell kiértékelnie, ahol a helykiosztás tart. Egy egyszerű szimbólum-hozzárendelést viszont, amelytől semmilyen elhelyezés nem függ, a helykiosztás végén is kiértékelhet. A _sidata = LOADADDR(.data); ilyen, ezért a .data előtt vagy a .data blokkon belül leírva is ugyanazt az abszolút címet adja. A GNU ld 2.42 és az ld.lld egy minimális scripttel mindhárom helyen ugyanazt az A típusú értéket adta.

16.5.3 Kidolgozott példa: `lab-mps2.ld` és a hozzá tartozó build

Munkakönyvtár: ~/arm-labor/cm/a065/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/cm/a065
cd ~/arm-labor/cm/a065

A példa linkeléséhez a lab-startup.o és a lab-main.o is kell; ezek forrása (lab-startup.s, lab-main.c) csak a Startup kód és a Firmware build és QEMU-betöltés munkafolyamat alfejezetben készül el. Addig a linker script önmagában vizsgálható; utána a két forrást másold át ide (cp ~/arm-labor/cm/a066/lab-startup.s ~/arm-labor/cm/a067/lab-main.c .), és fordítsd le őket a saját könyvtárukban megadott kapcsolókkal.

16.5.3.1 A script

Ez a II. rész kanonikus linker scriptje. A startup kód, a firmware build és a későbbi laborok (köztük a II. záróprojekt) ezt használják változatlanul, vagy ennek a másolatát bővítik. A párja a Startup kód alfejezet lab-startup.s fájlja: a vektortábla szekcióneve mindkettőben .vectors, a belépési pont Reset_Handler.

/* lab-mps2.ld — a II. rész kanonikus linker scriptje
 * Target: qemu-system-arm -machine mps2-an385 (Cortex-M3)
 * A "FLASH" itt csak régiónév: QEMU-ban a 0x00000000-tól induló, betöltött
 * ZBT SSRAM1, nem fizikai flash. A RAM a 4 MiB-os kanonikus SRAM-tartomány;
 * a 0x20400000-tól látszó tükörterületet szándékosan nem használjuk. */
ENTRY(Reset_Handler)

MEMORY
{
  FLASH (rx)  : ORIGIN = 0x00000000, LENGTH = 4M
  RAM   (rwx) : ORIGIN = 0x20000000, LENGTH = 4M
}

_Min_Stack_Size = 0x1000;          /* ennyi hely mindig maradjon a veremnek */

SECTIONS
{
  .vectors : {
    KEEP(*(.vectors))              /* a 0x00000000-ra; a --gc-sections se dobja el */
  } > FLASH

  .text : {
    *(.text*)
    *(.rodata*)
    . = ALIGN(4);
  } > FLASH

  .ARM.exidx : {                   /* unwind-táblák, ha a fordító készít ilyet */
    *(.ARM.exidx* .gnu.linkonce.armexidx.*)
  } > FLASH

  .data : ALIGN(4) {               /* VMA: RAM, LMA: FLASH */
    _sdata = .;
    *(.data*)
    . = ALIGN(4);                  /* a vég is szóhatár: a szavas másolás nem lép túl */
    _edata = .;
  } > RAM AT> FLASH
  _sidata = LOADADDR(.data);

  .bss (NOLOAD) : ALIGN(4) {
    _sbss = .;
    *(.bss*)
    *(COMMON)
    . = ALIGN(4);
    _ebss = .;
  } > RAM

  _estack = ORIGIN(RAM) + LENGTH(RAM);

  ASSERT(ADDR(.vectors) == ORIGIN(FLASH), "lab-mps2.ld: .vectors is not at the start of FLASH")
  ASSERT(_sidata % 4 == 0 && _sdata % 4 == 0 && _edata % 4 == 0,
         "lab-mps2.ld: .data bounds not word aligned")
  ASSERT(_sbss % 4 == 0 && _ebss % 4 == 0, "lab-mps2.ld: .bss bounds not word aligned")
  ASSERT(_ebss + _Min_Stack_Size <= _estack,
         "lab-mps2.ld: .data/.bss collide with the stack reserve")
  ASSERT(_estack % 8 == 0, "lab-mps2.ld: _estack is not 8-byte aligned")
}

Néhány döntés indoklása:

A .vectors saját kimeneti szekció, a FLASH elején; az első ASSERT ezt linkeléskor ellenőrzi.
A .rodata-t a .text-tel egy régióba tesszük, mert konstansokat nem írunk; így nem pazarolunk RAM-ot. Az esetleges .ARM.exidx unwind-táblák is a FLASH-be kerülnek, nem árva szekcióként a linker által választott helyre.
A .data és a .bss kezdete (ALIGN(4) a szekciófejben) és vége (. = ALIGN(4) a záró szimbólum előtt) is szóhatárra esik. Így a szekció tartalma akkor is szavas ciklussal másolható, illetve törölhető, ha a benne lévő objektumok mérete 1, 3 vagy 5 bájt: a linker a végét kitölti a következő szóhatárig. A _sidata (LMA) igazítását is ellenőrizzük, mert a másolás forrása is szavanként olvas.
A *(COMMON) a -fcommon/-fno-common fordítási beállítástól függő, inicializálatlan globálisokat gyűjti be; a bss-be sorolásuk biztosítja, hogy a startup nullázza őket.
A .bss (NOLOAD) jelölése deklaratív: dokumentálja, hogy nincs betöltendő tartalom. A NOBITS típus miatt a linker egyébként sem írna ki bájtokat a fájlba.
Az ASSERT-ek a szerződést linkeléskor kényszerítik ki: ha valamelyik határ nem szóhatár, vagy a .data + .bss és a legalább _Min_Stack_Size bájtos veremtartalék nem fér el a RAM-ban, a linkelés hibával megáll. A verem a RAM tetejéről lefelé nő, ezért a legegyszerűbb ütközésvizsgálat az, hogy a .bss vége és az _estack között maradjon elég hely. A tényleges veremigény a programtól függ; a _Min_Stack_Size egy tervezési érték, nem mért adat.

16.5.3.2 Build: az `ld --script` kapcsoló

Ha közvetlenül az ld-t hívjuk, a scriptet a --script (egybetűs alakja -T) kapcsolóval adjuk át:

arm-none-eabi-ld --script=lab-mps2.ld -o lab-firmware.elf \
    lab-startup.o lab-main.o

A -T a GNU ld összes verziójában elérhető, és a --script hosszú alak ugyanezt jelenti. Ha a GCC drivert használjuk (ez a szokásos, mert így a -mcpu, -mthumb és a könyvtárak beállítása egységes marad), a scriptet a -Wl, prefixszel adjuk tovább, illetve a -T rövidítést a driver közvetlenül is elfogadja és továbbadja a linkernek:

CC       := arm-none-eabi-gcc
LDSCRIPT := lab-mps2.ld
CFLAGS   := -mcpu=cortex-m3 -mthumb -ffreestanding -nostdlib -g3 -O0
LDFLAGS  := -Wl,--script=$(LDSCRIPT) -Wl,-Map=lab-firmware.map \
            -Wl,--gc-sections

OBJS     := lab-startup.o lab-main.o

# A linker script is előfeltétel: ha csak a script változik (MEMORY, ASSERT),
# a Make újralinkel, újrafordítás nélkül. A receptben az explicit $(OBJS) áll,
# nem a $^: az a scriptet egyszerű bemeneti fájlként is átadná a linkernek.
lab-firmware.elf: $(OBJS) $(LDSCRIPT)
    $(CC) $(CFLAGS) $(LDFLAGS) -o $@ $(OBJS)

%.o: %.s
    $(CC) $(CFLAGS) -c -o $@ $<
%.o: %.c
    $(CC) $(CFLAGS) -c -o $@ $<

A $(LDSCRIPT) előfeltételként azért kell, mert a következő feladatok éppen a scriptet módosítják. Nélküle egy sikeres build után a Make a régi ELF-et késznek tekintené, és egy elrontott ASSERT sem állítaná meg. A helyettesítő eszközlánccal kipróbálva: a script puszta módosítása után csak a linkelés futott le, objektumfordítás nélkül. A szándékosan túl nagyra állított _Min_Stack_Size mellett a következő make a lab-mps2.ld: .data/.bss collide with the stack reserve hibával, 2-es állapottal leállt. A régi, csak az objektumoktól függő szabállyal ugyanez a make up to date üzenetet adott, 0-s állapottal.

A -Wl,-Map= kapcsoló elkészíti a map fájlt: ez a szekciók pontos VMA/LMA címeit és méreteit, valamint a szimbólumok értékét listázza. Overlap- vagy mérethibánál gyakorlatilag mindig a map fájlt olvassuk, nem a forráskódot. A --gc-sections és a KEEP együttműködése fentebb már előkerült: a KEEP nélkül a vektortábla eltűnik.

Segédeszközök a script helyességének ellenőrzésére:

arm-none-eabi-ld --verbose — kiírja a beépített alapértelmezett scriptet; érdemes összevetni a sajátunkkal, hogy lássuk, mit nem örököltünk.
arm-none-eabi-nm -n lab-firmware.elf — címsorrendben listázza a szimbólumokat.
arm-none-eabi-size lab-firmware.elf — összegzi a .text/.data/.bss méretét.
arm-none-eabi-objdump -h lab-firmware.elf — a kimeneti szekciók listája VMA- és LMA-oszloppal (az LMA-t az objdump a programfejlécből számolja).
arm-none-eabi-readelf -SW és -lW lab-firmware.elf — a szekciófejlécek (sh_addr, típus, méret), illetve a LOAD szegmensek (VirtAddr, PhysAddr, FileSiz, MemSiz).

16.5.3.3 Kimenet (helyettesítő eszközlánccal mérve)

A kanonikus lab-mps2.ld, a Startup kód lab-startup.s-e és a firmware build lab-main.c-je együtt linkelve (Clang + ld.lld, -O0) ezeket a szimbólumértékeket adta. GNU eszközlánccal a konkrét címek eltérhetnek, a feltételeknek viszont teljesülniük kell:

00000041 T Reset_Handler
0000006b T Default_Handler
00000081 T main
00000214 A _sidata
20000000 D _sdata
20000010 D _edata
20000010 B _sbss
20000020 B _ebss
20400000 A _estack

Az ellenőrzési feltételek: (1) _sdata és _edata 0x2000.... tartományban van, _sidata viszont 0x0000.... (flash) tartományban; (2) _sidata A (abszolút) típusú, mert a LOADADDR abszolút LMA-t ad vissza; (3) minden határ 4-gyel osztható (a .data itt 13 bájtnyi objektumot tartalmaz, a szekció mégis 16 bájt, mert a vége szóhatárra van kitöltve); (4) _ebss + _Min_Stack_Size <= _estack; (5) a .vectors a 0x00000000-n van, a második szava (0x00000041) páratlan, és bit0 nélkül a .text-be mutat. Az (5) pontot a vektortábla-ellenőrző program gépiesen vizsgálja. A (3) és a (4) pontot az ASSERT-ek miatt nem is lehet megsérteni úgy, hogy a linkelés sikeres legyen.

Ellenpróba. Ha a .data blokkból kivesszük a záró . = ALIGN(4); sort, a linkelés a lab-mps2.ld: .data bounds not word aligned hibával megáll (_edata = 0x2000000d). Az ASSERT kikapcsolásával a hiba futásidőben jelentkezik, és hogy hogyan, az a startup ciklusán múlik: ezt a Startup kód alfejezet mutatja meg.

16.5.4 Tipikus hibák és ellenpróbák

Tünet	Hipotézis	Adatgyűjtés	Egy változtatás
`region 'RAM' overflowed by 1234 bytes`	a RAM-ba szánt tartalom meghaladja a `LENGTH`-et	`arm-none-eabi-size lab-firmware.elf`, `lab-firmware.map`	`LENGTH` növelése (ha a valós hardver engedi) vagy egy nagy statikus tömb `const`-tá alakítása
`section .bss at 0x20000040 overlaps .data at 0x20000040`	hiányzó `ALIGN` vagy elrontott sorrend a SECTIONS blokkban	`objdump -h`	a `.bss` blokk elé `. = ALIGN(4);`, illetve a szekciók sorrendjének ellenőrzése
`warning: section .data is writable but region 'FLASH' is not`	írható szekciót próbáltunk `rx` régióba tenni	a figyelmeztetés szövege	attribútumlista vagy a `> régió` javítása
a `.data` változók a flashben maradnak, a RAM-ban szemét van	hiányzó `AT> FLASH` vagy hiányzó `LOADADDR`	`objdump -h` LMA-oszlopa; startup másolóciklus	`> RAM AT> FLASH` és `_sidata = LOADADDR(.data);`
reset után azonnal hard fault	a vektortáblát a `--gc-sections` kidobta	`objdump -s -j .vectors`, `lab-check-vectors.py`	`KEEP(*(.vectors))`
`lab-mps2.ld: .data/.bss collide with the stack reserve`	a `.data` + `.bss` és a veremtartalék nem fér el a RAM-ban	`size -A`, map fájl	nagy statikus tömb `const`-tá alakítása vagy kisebb puffer; a `_Min_Stack_Size` csökkentése csak mért veremigény alapján
`lab-mps2.ld: .data bounds not word aligned`	a `.data` vagy `.bss` vége nincs szóhatárra igazítva	map fájl, `nm -n`	`. = ALIGN(4);` a záró szimbólum elé

A tipikus hiba diagnosztikája mindig ugyanaz a ciklus: tünet → hipotézis → adat (map/objdump/nm) → egyetlen változtatás → újramérés. A linker script hibái jellemzően nem fordítási hibaként, hanem futásidejű hard faultként vagy csendesen rossz adatként jelentkeznek, ezért a map fájl olvasása nem luxus, hanem a hibakeresés első lépése.

16.5.5 Feladatok

(magyarázó, alapszint — cél: megértés-ellenőrzés) Magyarázd el saját szavaiddal a különbséget a .data VMA-ja és LMA-ja között. Miért nem lehet a .bss-nek értelmes LMA-ja? Mit ír az nm az _sidata és a _sdata szimbólumok mellett, és miért tér el a betűjelük? Végül a saját firmware-eden keresd meg a .data szekció sh_addr címét (readelf -SW), az őt hordozó LOAD szegmens VirtAddr és PhysAddr értékét (readelf -lW), valamint a .data VMA- és LMA-oszlopát (objdump -h), és mondd meg, melyik érték melyikkel egyezik.
(implementációs, középszint — cél: rutinépítés) Egészítsd ki a lab-mps2.ld scriptet egy külön .rodata kimeneti szekcióval, amely a .text után, de még a flashben helyezkedik el, és exportálj egy _erodata szimbólumot a végére. Igazítsd 4 bájtos határra, majd ellenőrizd a objdump -h kimenetén, hogy a .rodata LMA-ja egyezik a VMA-jával (mert flashben fut).
(hibakeresési/mérési, középszint — cél: rutinépítés) Csökkentsd a RAM régió LENGTH-jét 8K-ra, tegyél a lab-main.c-be egy static volatile uint8_t big[6144]; tömböt, és építsd újra a firmware-t. Olvasd ki a linker hibaüzenetét, majd a map fájlból keresd meg, melyik szekció és melyik szimbólum felelős a túlcsordulásért. Ezután állítsd vissza a LENGTH-et, és igazold, hogy a hiba eltűnt. (A laborban ez az egyetlen kontrollált, jelölt memóriarégió-módosítás; más címet ne írj át.)
(mérési, alapszint — cél: rutinépítés) Vedd fel a firmware .text, .data és .bss méretét az arm-none-eabi-size -A kimenetéből. Hasonlítsd össze a -O0 és -O2 fordítás mellett kapott .text méreteket, és fogalmazd meg, miért nem változik a .bss mérete érdemben az optimalizálástól.

16.5.6 Megoldások

1. megoldás — Segítség. Gondold át külön, mit jelent “hol fut” (VMA) és “honnan tölt be” (LMA) egy szekció esetén, és hogy a .bss-nek van-e egyáltalán betöltendő tartalma.

1. megoldás — Teljes megoldás. A VMA a szekció futásidejű címe: a .data-t a RAM-ban olvassa és írja a program. Az LMA a betöltési cím: a .data inicializáló tartalma a flashben van, mert a RAM tartalma áramkimaradás után elveszik. Az ELF-fájlban a kettő nem ugyanabban a fejlécben van. A szekciófejléc sh_addr mezője a szekció futásidejű címe (VMA); külön LMA-mezője nincs. Az LMA a linker által kiszámolt külön tulajdonság, amely a LOAD programfejléc PhysAddr (p_paddr) mezőjében jelenik meg, az objdump -h pedig ebből vezeti le a szekciónkénti LMA-oszlopot. A kanonikus firmware (lab-mps2.ld + lab-startup.s + lab-main.c, Clang + ld.lld linkelte, GNU readelf/objdump 2.42 olvasta) a három nézetben, a lényeges sorokra szűkítve:

$ readelf -SW lab-firmware.elf
  [Nr] Name              Type            Addr     Off    Size   ES Flg Lk Inf Al
  [ 4] .data             PROGBITS        20000000 020000 000010 00  WA  0   0  4
  [ 5] .bss              NOBITS          20000010 020010 000010 00  WA  0   0  4
$ readelf -lW lab-firmware.elf
  Type           Offset   VirtAddr   PhysAddr   FileSiz MemSiz  Flg Align
  LOAD           0x020000 0x20000000 0x00000214 0x00010 0x00010 RW  0x10000
  LOAD           0x020010 0x20000010 0x20000010 0x00000 0x00010 RW  0x10000
$ objdump -h lab-firmware.elf
Idx Name          Size      VMA       LMA       File off  Algn
  3 .data         00000010  20000000  00000214  00020000  2**2
                  CONTENTS, ALLOC, LOAD, DATA
  4 .bss          00000010  20000010  20000010  00020010  2**2
                  ALLOC

A .data szekció sh_addr értéke 0x20000000: ez a VMA, a RAM-beli futásidejű cím. A .data-t hordozó LOAD szegmens VirtAddr mezője ugyanez, a PhysAddr viszont 0x00000214: ez a flashbeli betöltési cím, és egyben a _sidata értéke. Az objdump -h sora a kettőt egymás mellé teszi (VMA 20000000, LMA 00000214), az LMA-oszlop azonban nem a szekciófejlécből jön.

A .bss-nél két dolgot kell külön kezelni. A szekciónak van futásidejű címe (sh_addr = 0x20000010), és memóriát foglal: a Size mező 16 bájt, a szegmensben pedig MemSiz = 0x10. Ide kerülnek a változók. Betöltendő bájtja viszont nincs: a típusa NOBITS, a fájlban nem foglal helyet (FileSiz = 0), és a betöltő sem másol belőle semmit. A tartalma csupa nulla, a nullázási igényt pedig a startup kód teljesíti a _sbss–_ebss tartományon. Ezért a .bss-nél az LMA-nak nincs gyakorlati szerepe, a .data-nál viszont ez a másolás forrása. Az objdump által kiírt .bss-LMA is csak a szegmens-elrendezésből adódik, és linkerfüggő. Az ld.lld itt külön szegmenst nyit, és PhysAddr = VirtAddr. A GNU ld 2.42 egy hasonló scripttel (.data VMA 0x20000, LMA 0x10001) a .bss-t a .data szegmensébe tette (FileSiz 0x4, MemSiz 0x14), ezért az objdump a .bss-hez a semmire nem használt 0x10005 LMA-t írta ki. Az nm az _sidata mellett A-t (abszolút) ír, mert a LOADADDR a szerződése szerint abszolút címet ad vissza, akárhol áll a hozzárendelés. A _sdata a .data blokkon belül, a helyszámlálóból (.) kapja az értékét, ezért a szekcióhoz kötött D (inicializált adatszekció) jelölést kap.

2. megoldás — Segítség. A .rodata a .text után, de még FLASH-ben marad — nincs szüksége AT> felülírásra, mert a VMA és az LMA itt megegyezik. Gondold át azt is, hogy a kanonikus .text blokk már tartalmaz egy *(.rodata*) mintát. Egy bemeneti szekció ahhoz a kimeneti szekcióhoz kerül, amelynek mintája a scriptben elsőként illeszkedik rá.

2. megoldás — Teljes megoldás. A kanonikus .text blokkban szerepel a *(.rodata*) minta. Egy bemeneti szekció (a fordító által előállított .rodata, .rodata.str1.1 stb.) ahhoz a kimeneti szekcióhoz kerül, amelynek mintája a scriptben elsőként illeszkedik rá. Ha tehát az új .rodata blokkot egyszerűen a .text után szúrjuk be, a konstansokat a .text már elfogyasztotta, és az új kimeneti szekció üres marad. A mintát ezért a .text-ből ki kell venni, és át kell vinni az új szekcióba. A módosított SECTIONS-részlet:

  .text : {
    *(.text*)
    /* a *(.rodata*) innen átkerült a saját kimeneti szekciójába */
    . = ALIGN(4);
  } > FLASH

  .rodata : ALIGN(4) {             /* VMA = LMA: flashben marad, nincs AT> */
    *(.rodata*)
    . = ALIGN(4);
    _erodata = .;                  /* a konstansok vége */
  } > FLASH

  .ARM.exidx : {                   /* változatlan, a .rodata után */
    *(.ARM.exidx* .gnu.linkonce.armexidx.*)
  } > FLASH

A bemeneti szekció a fordító által egy objektumban előállított rész (például lab-main.o:(.rodata)), a kimeneti szekció a linker scriptben definiált, az ELF-be kerülő egység (.rodata). A map fájlban a kimeneti szekció sora alatt a hozzá rendelt bemeneti szekciók láthatók, ezért ott ellenőrizhető, hová kerültek a konstansok. A helyettesítő eszközlánccal (ld.lld) egy const char msg[] = "lab-rodata"; konstanssal kipróbálva: ha a .text megtartja a mintát, az új .rodata mérete 0 bájt, és a msg a .text-be kerül (nm: T). A javított scripttel a .rodata 12 bájt, a msg benne van (nm: R), és az _erodata pontosan a szekció végére mutat. A GNU ld ugyanígy viselkedik.

Az objdump -h-ban a .rodata VMA- és LMA-oszlopa egyezik, mert nincs AT> felülírás: a szekció flashben fut, nem másoljuk. A külön kimeneti szekció nem azért kell, mert a .text-be gyűjtött konstansok végét nem lehetne jelölni. A .text blokkon belül is elhelyezhető szimbólum a minta előtt és után (például _srodata = .; *(.rodata*) _erodata = .;). A külön szekció azért hasznos, mert a map fájlban, az objdump -h-ban és a size -A-ban önálló sorként, saját mérettel jelenik meg.

3. megoldás — Segítség. A linker hibaüzenete megnevezi, melyik régió csordult túl — innen indulj a map fájl „Memory Configuration” szakaszával, és nézd meg, melyik szekció viszi a legtöbb helyet.

3. megoldás — Teljes megoldás. A várt hibaüzenet alakja: region 'RAM' overflowed by N bytes. A map fájlban a Memory Configuration szakasz adja a régiók méretét és a hozzájuk rendelt szekciók listáját; a túlcsordulás tipikusan a .bss-ből vagy egy nagy statikus tömbből származik. A helyes diagnózis: először a .bss méretét nézzük (size -A), majd a legnagyobb szimbólumot (nm --size-sort). A kanonikus scriptben a 8 KiB-os RAM-ban a 6 KiB-os tömb a .bss-be még befér, de a 4 KiB-os veremtartalékkal együtt már nem, ezért itt a lab-mps2.ld: .data/.bss collide with the stack reserve ASSERT-üzenet jelenik meg; egy 8 KiB-nál nagyobb tömb a region 'RAM' overflowed hibát adja. Ha a valós hardveren a RAM ennél nagyobb (a QEMU-gépen 4 MiB), a LENGTH visszaállítása a helyes megoldás; ha szűkös a RAM, a nagy tömböt const-tá kell alakítani, hogy átkerüljön a flashbe. Ellenpróba: a LENGTH visszaállítása után a map fájlban a Memory Configuration soraiban a „used” érték kisebb kell legyen a „size”-nál.

4. megoldás — Segítség. Gondold át, mi okozza a .text méretváltozását optimalizáláskor, és miért más a .bss tartalmának eredete (deklaráció, nem generált kód).

4. megoldás — Teljes megoldás. A size -A táblázatosan listázza a szekciókat. Az -O2 tipikusan csökkenti a .text-et (holt kód eltávolítása, kisebb utasításszekvenciák), esetleg növeli (beágyazott memcpy-k, loop unrolling). A .bss mérete azért nem változik érdemben, mert a benne lévő objektumok (globális, inicializálatlan tömbök, pufferek) a forráskód deklarációiból származnak, nem a generált kódból; az optimalizálás csak akkor nyúl hozzá, ha a teljes objektumot ki tudja dobni (pl. static és soha nem olvasott). Ez a „fordítási szint hatása a generált kódra” kérdéskör, amelyet a Fordítói optimalizálási szintek hatása a generált kódra alfejezet tárgyal részletesen.

16.5.7 Rövid összefoglaló

A linker script a MEMORY és SECTIONS blokkból épül fel: a MEMORY deklarálja a régiókat (név, ORIGIN, LENGTH, attribútumok), a SECTIONS végzi a tényleges helykiosztást. A .data esetében a VMA (RAM) és az LMA (flash) szétválik; a > RAM AT> FLASH szintaxis és a LOADADDR(.data) fejezi ki a kettősséget. A scriptből exportált _sdata/_edata/_sbss/_ebss/_sidata szimbólumok a startup kód másolási és nullázási szerződése. A scriptet az ld --script= (vagy -T) kapcsolóval kötjük be, és a map fájllal ellenőrizzük. A tipikus hibák a szekció-átfedés, a régiótúlcsordulás és a KEEP hiánya miatt kidobott vektortábla.

Továbbhasznált definíciók: - linker script: a linker helykiosztását leíró szöveges nyelv; MEMORY (régiódeklaráció) és SECTIONS (szekció-elhelyezés) blokkokból áll. - VMA és LMA: a szekció futásidejű, illetve betöltési címe; a .data VMA-ja a RAM-ban, LMA-ja a flashben van. Az ELF-ben a VMA a szekciófejléc sh_addr mezője, az LMA a LOAD programfejléc PhysAddr mezőjében látszik. - memóriarégió (region): a MEMORY blokkban deklarált, attribútumokkal ellátott címtartomány, amelybe a SECTIONS blokk > operátorral helyez szekciókat.

16.5.8 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

Armv7-M Architecture Reference Manual, DDI0403E — a memóriatérkép-tartományok és az M-profile futási modell elsődleges forrása. Ellenőrizve: a link él (a developer.arm.com → support.arm.com átirányítás megerősített), de a JS-renderelt oldal miatt a pontos kiadásbetű automatikus lekéréssel nem volt kinyerhető.
GNU Binutils as dokumentáció — a .section direktíva és a szekciónevek konvenciói. Ellenőrizve: a jelenlegi kiadás binutils 2.47.
GNU Binutils ld dokumentáció — a MEMORY és SECTIONS blokk, a LOADADDR, a KEEP, az ENTRY és a --script pontos szemantikája. Ellenőrizve: ugyanaz a binutils 2.47-es kiadás tartalmazza.
QEMU rendszeremulációs dokumentáció — az MPS2-AN385 machine definíciója és memory mapje. Ellenőrizve: a master ághoz tartozó dokumentáció, nem egy konkrét kiadott verzióhoz kötött; a ténylegesen telepített QEMU-verzió dokumentációja ettől eltérhet.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is fennmaradnak: a lab-mps2.ld scriptet a helyettesítő eszközlánccal (Clang + ld.lld) linkeltük a lab-startup.s-sel és a lab-main.c-vel, a közölt nm-értékek ebből származnak; a firmware Unicorn-alapú Cortex-M3 emulátorban (tools/cm-run.py) boot ok-ot írt. Az ASSERT-ek ellenpróbája (igazítás nélküli .data) ugyanígy készült. A GNU ld ugyanezt a script-nyelvet érti, de a konkrét címek és üzenetszövegek eltérhetnek. Az Ubuntu 24.04-re telepített arm-none-eabi-gcc/binutils pontos verzióját a laborban kell rögzíteni. Az MPS2-AN385 FLASH/RAM memóriatérkép a könyvben jelzett munkafeltételezés, amelyet a helyi QEMU info mtree kimenetével kell visszaigazolni.

Ellenőrzési hiányok: (1) A fenti FLASH/RAM memóriatérkép munkafeltételezés, amelyet a helyi QEMU-verzió info mtree kimenetével vagy az arm-none-eabi-ld konkrét alapértelmezett scriptjével kell visszaigazolni. (2) A közölt nm-kimenet a helyettesítő eszközláncból származik, nem GNU ld-ből. (3) A region 'RAM' overflowed by N bytes üzenet és a section ... overlaps ... üzenet szövege a GNU ld verziójától függően kismértékben eltérhet; a konkrét szöveget a telepített arm-none-eabi-ld forrásában vagy a helyi man oldalon kell ellenőrizni. (4) A Makefile-ban szereplő -Wl,--script= és a -T viszonyát a telepített GCC-verzió dokumentációjával érdemes megerősíteni.
