20.3 Mérés, validáció és a QEMU-alapú teszt reprodukálhatósága

20.3.1 Motiváció: a „működik nálam” nem bizonyíték

Az előző alfejezetben (driver és ISR integrálása) összeállt egy firmware, amelyben egy periféria-illesztő, az ISR, a vektorbejegyzés, az NVIC konfiguráció és a megosztott SPSC ring buffer egyetlen, QEMU-ban betölthető egésszé áll össze. A fejlesztő fejében innen gyakran az a mondat születik, hogy „kész, működik”. Egy mérnöki projektben ez nem elég: a „működik” egy személyes megfigyelés, amely nem mondja meg, milyen bemenetre, milyen sorrendben, milyen feltételek mellett, és mi az, ami nem működik. Az a080 célja, hogy a modult mérhető, önállóan reprodukálható egységgé zárja: olyan funkcionális tesztekkel, amelyeknek van elfogadási kritériumuk, és olyan latenciaméréssel, amelynek van dokumentált módszere és ismert korlátja.

A konkrét mérnöki feladat három, egymástól jól elkülöníthető kérdés megválaszolása. (1) Funkcionális: teljesíti-e a firmware az a078 követelményeit (K1–K6), és a kapacitáson belüli bemenet helyesen, sorrendhelyesen és veszteség nélkül jut-e a ring bufferből a fogyasztóhoz (F2), illetve a tele puffer a rögzített veszteségpolitika szerint viselkedik-e (F3)? (2) Teljesítmény: mennyi ciklust tölt az ISR törzse az első mérőponttól az utolsóig, és mekkora ennek a szórása? (3) Reprodukálhatóság: ha a jegyzőkönyvbe beírom a pontos parancsot és a bemenetet, egy másik mérnök ugyanazon a gépen ugyanabban az eredmény-tartományban kapja-e vissza ugyanazt? A fejezet ezt a hármat tanítja egymásra építve, mert a három közül bármelyik hiányában a másik kettő nem áll.

20.3.2 Definíció: funkcionális validáció, mérés, reprodukálhatóság

A fejezet három kulcsfogalmat vezet be, amelyeket élesen megkülönböztetünk.

• funkcionális validáció: egy rögzített bemenet-szekvencia és egy hozzá tartozó elvárt kimenet-viselkedés (nem feltétlenül számérték, hanem tulajdonság: sorrend, hossz, nem-elveszés) összevetése; az eredmény bináris: megfelel vagy nem.
• mérési módszer: az a meghatározott eljárás, ahogyan egy mennyiséget (itt ciklusszámot) mintavételezünk, beleértve a jelölés helyét, a mintavétel gyakoriságát, a gyűjtött statisztikát (minimum, maximum, átlag, szórás) és a mértékegységet (ciklus, CPU-órajel-ütem).
• reprodukálhatóság: az a tulajdonság, hogy a rögzített parancs, rögzített bemenet és rögzített eszközlánc-verzió mellett a kimenet egy dokumentált tartományon belül marad. Nem azt jelenti, hogy bitre ugyanaz (QEMU-emulációban lehet determinisztikus, fizikai hardveren nem), hanem azt, hogy az eltérés kijelentett és korlátos.

Az a080 hatásköre szűk: nem írunk formális verifikációt (modell-ellenőrzés, szerződéses bizonyítás), és nem építünk RTOS-ütemezőt vagy kernel-szolgáltatásokat. A validáció célja a meglévő modul viselkedésének dokumentált bemutatása és a mérés megismételhetővé tétele — semmi ennél több.

A funkcionális validáció és a teljesítménymérés két különböző kérdést válaszol meg, és két különböző elfogadási kritériumot kap. Ez azért fontos, mert a gyakorlatban gyakran összekeverik őket: egy gyors, de hibás ISR nem „jobb”, és egy pontos, de lassú ISR nem „sikeres”. Az elfogadási kritérium mindig mindkét tengelyen megfogalmazandó.

20.3.3 A funkcionális tesztsorozat QEMU-ban

A funkcionális tesztek célja, hogy a driver-ISR-integrációt nem egyetlen „szép” futásra, hanem előre megfogalmazott esetekre próbálja ki. Két, egymástól független réteget használunk, és mindkettő futtatható, nem vázlat:

1. Egységteszt a hoston (U1–U6). A ring buffer hardverfüggetlen modul (lab-m19-ring.c), ezért a host gcc-jével, hardver és emulátor nélkül tesztelhető. Esetek: alapeset és sorrendtartás (3 bájt be, ugyanaz ki, sorrendben), üres puffer (a pop nem olvas, a tail helyben marad), tele puffer (pontosan 63 bájt fér el, a többi az F3 politikája szerint elvész, és az overrun számolja), körbefordulás (5000 bájt kis adagokban, kapacitáson belül, veszteség nélkül), határ (az N−1 = 63. elem még befér, az N. elemre az előírt overflow következik be), és lassú fogyasztó (kettőt tesz be, egyet vesz ki: a kivett bájtok sorrendben egyeznek az elfogadottakkal, az overrun pontosan az elutasított push-ok száma). A tele puffer viselkedése itt determinisztikusan vizsgálható, a soros vonalon nem.
2. Rendszerteszt soros bemenettel (K1–K6, F2, ismételt reset). A teljes firmware a QEMU-ban fut, a UART0-ját a -serial stdio a QEMU-folyamat stdin/stdout-jára köti. A hostoldali lab-m19-systest.py ide ír bájtokat: ez valódi RX-injektálás a periférián keresztül, és a firmware UART-ISR-je fogadja őket. A választ a kimeneten olvassa. A firmware a saját DATA-írásával nem tudna RX-et szimulálni: az a TX-irány.

20.3.3.1 Elfogadási kritérium megfogalmazása

Egy tesztsorozat csak akkor értékelhető, ha előre rögzítettük, mi számít sikernek. A kritériumokat a teszt futtatása előtt fogalmazzuk meg, és mindegyik egy követelményhez tartozik:

Tele puffernél tehát nem írunk elő veszteségmentességet: az F2 csak a kapacitáson belüli esetekre szól, a tele puffert az F3 szabályozza. A kritérium rögzítése azért kötelező, mert utólag mindig könnyű „hozzáigazítani” az elvárást az eredményhez. Az előzetes kritérium az egyetlen védelem ez ellen.

20.3.4 A megszakítás-latencia mérése a modulon

Az a071 alfejezetben megismert módszert itt a konkrét modulra alkalmazzuk, de pontosan meg kell nevezni, mit mér. A lab-m19 UART-ISR-je az első végrehajtható utasításában és a visszatérés előtt is beolvassa a DWT CYCCNT számlálót. A különbség az ISR-törzsidő: a két mérőpont között eltelt ciklusszám. Ez nem belépési latencia:

• nem tartalmazza a hardveres kivétel-belépést (az esemény és az ISR első utasítása közötti időt: prioritás-kiértékelés, keretmentés, vektorolvasás);
• nem feltétlenül tartalmazza a fordító által generált prológus azon részét, amely az első mérőpont elé kerül, és az epilógust sem.

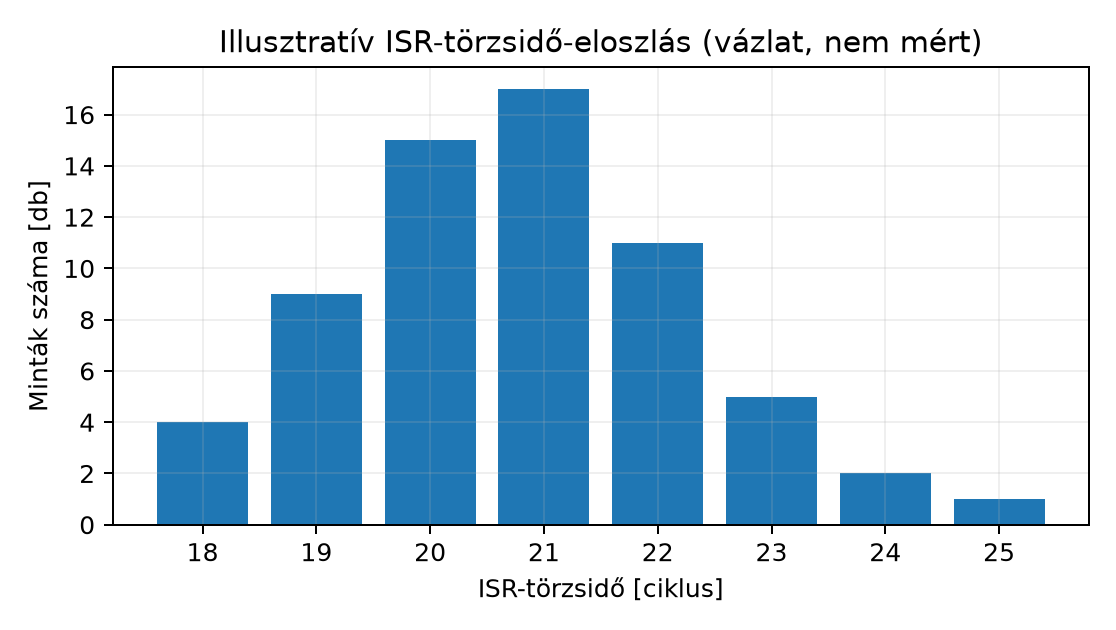

A mintát az ISR csak elmenti egy tömbbe. A statisztikát (min, max, mean) és a kiírást a fő program végzi az M parancsra, a mért blokkon kívül, így a formázás és a kiírás nem torzítja a mérést.

A DWT jelenlétét és a CYCCNT haladását futás előtt ellenőrizni kell. A QEMU 8.2.2 mps2-an385 modelljében a számláló nem halad: itt nincs érvényes ciklusszám, a mérés SKIP. Más emulátoron a működő számláló sem jelent automatikusan cikluspontos modellt. Fizikai hardveren a mért ciklusszámot külön jegyzőkönyvezzük.

20.3.4.1 A latencia forrása — levezetés

Az eseménytől az ISR végéig eltelt idő több összetevőből áll:

$$C_\text{esemény→vég} = C_\text{belépés} + C_\text{prológus előtti rész} + C_\text{törzs} + C_\text{mérési~overhead}$$

• $C_\text{belépés}$ a hardveres kivétel-belépés (verembe mentés, prioritás-kiértékelés, ugrás a vektorra). Függ attól, milyen utasítás fut a megszakítás érkezésekor (például egy hosszú LDM/STM vagy osztás késleltetheti).
• $C_\text{törzs}$ az ISR tényleges munkája a két mérőpont között; ezt méri a K5.
• $C_\text{mérési~overhead}$ magának a CYCCNT beolvasásának és a minta mentésének a költsége; a mérést úgy tervezzük, hogy ez állandó legyen.

A K5 tehát csak a $C_\text{törzs} + C_\text{mérési~overhead}$ részt adja. A teljes, eseménytől számított latenciához eseményoldali időbélyeg kell. Timer-megszakításnál ez rendelkezésre áll: a Timer0 VALUE regisztere a nullátmenet óta számol vissza, így az ISR elején kiolvasott $\text{RELOAD} - \text{VALUE}$ az eseménytől eltelt timer-ütemek száma (ha a timer órajele a CPU-órajel). UART-nál a hardver nem ad ilyen időbélyeget; ott külső triggerre (logikai analizátor, GPIO-jel) van szükség, ami csak hardveren végezhető.

20.3.5 Kidolgozott példa: a teszt és a mérés futása

Munkakönyvtár: ~/arm-labor/cm/zaro2/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le). Ez a II. záróprojekt közös könyvtára: mind a négy alfejezete (a078–a081) itt dolgozik, és egymás fájljaira épít.

mkdir -p ~/arm-labor/cm/zaro2
cd ~/arm-labor/cm/zaro2

Az alábbi két program futtatható: mindkettőt lefuttattuk (a körülményeket lásd lent). A firmware forrásait és a Makefile-t az a079 adja; a make test mindkét réteget elindítja.

Egységteszt a hoston (make ringtest):

/* lab-m19-ring-test.c — a ring buffer egységtesztje a HOSTON (gcc), hardver nélkül.
 *   gcc -std=c11 -Wall -Wextra -o lab-m19-ring-test lab-m19-ring-test.c lab-m19-ring.c */
#include <stdio.h>
#include <string.h>
#include "lab-m19-ring.h"

static int fails;
#define CHECK(name, cond) do {                                      \
        int ok_ = (cond);                                           \
        printf("%s  %s\n", ok_ ? "PASS" : "FAIL", name);            \
        fails += !ok_;                                              \
    } while (0)

int main(void)
{
    ring_t r;
    uint8_t b, out[RING_CAP];

    /* U1 alapeset: 3 bájt be, ugyanaz a 3 ki, ugyanabban a sorrendben */
    memset(&r, 0, sizeof r);
    ring_push(&r, 0x41); ring_push(&r, 0x42); ring_push(&r, 0x43);
    int n = 0;
    while (ring_pop(&r, &b)) out[n++] = b;
    CHECK("U1 alapeset: count = 3, sorrend ABC",
          n == 3 && out[0] == 0x41 && out[1] == 0x42 && out[2] == 0x43);

    /* U2 üres puffer: nem olvas, a tail helyben marad */
    uint16_t tail = r.tail;
    CHECK("U2 üres puffer: pop = 0, tail változatlan", ring_pop(&r, &b) == 0 && r.tail == tail);

    /* U3 tele puffer: RING_CAP-1 fér el; a többi eldobva és számolva */
    memset(&r, 0, sizeof r);
    int accepted = 0;
    for (int i = 0; i < 100; i++) accepted += ring_push(&r, (uint8_t)i);
    CHECK("U3 tele: pontosan RING_CAP-1 = 63 bájt fér el", accepted == RING_CAP - 1);
    CHECK("U3 tele: overrun = 100 - 63 = 37", r.overrun == 100u - (RING_CAP - 1));
    n = 0;
    while (ring_pop(&r, &b)) out[n++] = b;
    int order = n == RING_CAP - 1;
    for (int i = 0; i < n; i++) order = order && out[i] == (uint8_t)i;
    CHECK("U3 tele: a megtartott bájtok az első 63, sorrendben (az újak vesznek el)", order);

    /* U4 körbefordulás: sok kis adag a puffer végén át, veszteség nélkül */
    memset(&r, 0, sizeof r);
    int ok = 1; uint8_t next_in = 0, next_out = 0;
    for (int round = 0; round < 1000; round++) {
        for (int k = 0; k < 5; k++) ok &= ring_push(&r, next_in++);
        for (int k = 0; k < 5; k++) ok &= ring_pop(&r, &b) && b == next_out++;
    }
    CHECK("U4 körbefordulás: 5000 bájt kapacitáson belül, veszteség és csere nélkül",
          ok && r.overrun == 0);

    /* U5 határ: N-1 elem még befér, az N. elemre előírt az overflow */
    memset(&r, 0, sizeof r);
    int all = 1;
    for (unsigned i = 0; i < RING_CAP - 1; i++) all &= ring_push(&r, (uint8_t)i);
    CHECK("U5 határ: az N-1 = 63. elem még befér", all && r.overrun == 0);
    CHECK("U5 határ: az N. elem elutasítva, overrun = 1",
          ring_push(&r, 0xEE) == 0 && r.overrun == 1);

    /* U6 lassú fogyasztó: kettőt tesz be, egyet vesz ki; a sorrend megmarad,
       a veszteség pontosan az elutasított push-ok száma */
    memset(&r, 0, sizeof r);
    unsigned pushed = 0, rejected = 0, popped = 0;
    int inorder = 1;
    uint8_t seq[512]; unsigned nseq = 0;            /* az elfogadott bájtok sorrendje */
    for (int round = 0; round < 200; round++) {
        for (int k = 0; k < 2; k++) {
            uint8_t v = (uint8_t)pushed++;
            if (ring_push(&r, v)) seq[nseq++ % 512] = v; else rejected++;
        }
        if (ring_pop(&r, &b)) { inorder &= b == seq[popped % 512]; popped++; }
    }
    while (ring_pop(&r, &b)) { inorder &= b == seq[popped % 512]; popped++; }
    CHECK("U6 lassú fogyasztó: kivett = elfogadott, sorrendben", inorder && popped == nseq);
    CHECK("U6 lassú fogyasztó: overrun = elutasított push-ok",
          r.overrun == rejected && rejected > 0);

    puts(fails ? "RINGTEST: FAIL" : "RINGTEST: PASS");
    return fails != 0;
}

Rendszerteszt host-oldali soros bemenettel (make systest). A teszt alapértelmezésben a QEMU-t indítja; a --runner kapcsolóval bármely más futtató megadható, amely a UART0-t a stdin/stdout-ra köti. A teszt három szabályt követ.

• Pontos keretezés. A tick sorok aszinkron, akár két echo-bájt közé is beékelődhetnek. Ezért a teszt minden adatcsomag után egy S-t küld, és a státuszsorig visszaérkezett bájtokat, a tick\r\n sorok eltávolítása után, pontosan az elküldött adattal veti össze. Egy regex-részsztring keresése nem elég, mert 51 visszaküldött bájt között is megtalálja az 50 elvártat.
• Heterogén adat. Az F2 nem 50 egyforma bájtot küld, hanem egy determinisztikus, 50 bájtos sorozatot olyan ábécéből, amely a vezérlőparancsokat (S, R, M) és a tick részsztringet nem tartalmazza. Így a felcserélt bájt is lebukik, nem csak a hiányzó vagy a többlet.
• Szétválasztott szintek. A funkcionális próbák (K1–K4, K6, F2, K5a) a host ütemezésétől függetlenek: a K6 két tick sor alatti, legalább 100-as növekedést vár, nem egy abszolút tickszámot. A K4 a reset tényét a válaszból ellenőrzi, nem abból, hogy egy későbbi minta kisebb a korábbinál.
• A reset bizonyítéka a rögzített bázis. A „reset után kisebb a számláló” feltétel hostidőzítést feltételez. A helyes számláló a reset után tovább nő, amíg a host eljut a következő S-ig: 3 másodperces hostkésés után az új érték (300 tick) már nagyobb a reset előttinél (204), és a jó firmware is FAIL-t kapna. Ezért az R válasza a kritikus szakaszban rögzített új nullpontot is hordozza (reset ok base=<b>), a státuszsor pedig a bázishoz mért érték mellett a nyers számlálót is (ticks=<n> … raw=<r>). A K4 három feltétele: (1) a bázis nem kisebb a reset előtti nyers értéknél, vagyis a reset a kérés után történt; (2) a reset utáni két státuszsorban ticks = raw − base, vagyis a számlálás valóban erről a bázisról indul; (3) a nyers számláló monoton. Ez bármekkora hostkésés mellett igaz. Egy olyan firmware viszont, amely a választ megadja, de a bázist nem állítja át, a (2) feltételen elbukik, akkor is, ha a számlálója egyébként monoton. A --reset-delay SEC kapcsoló a reset után szándékos szünetet iktat be: ez a próba saját ellenpróbája. Az időzítési szerződés (T1: a tickfrekvencia a host órájához mérve, ±20% tűréssel) külön eredmény, és nem valós idejű futtatónál (--no-timing) SKIP. Az ISR-törzsidőnél a K5a a formátumot és a belső összefüggéseket ellenőrzi (0 < n ≤ 64, min ≤ mean ≤ max), a K5b a platformparaméterként megadott sávot (--isr-band LO:HI, a P1 kritérium). Működő számláló nélkül mindkettő SKIP.

#!/usr/bin/env python3
"""lab-m19-systest.py — a lab-m19 alapfeladat rendszertesztje host-oldali soros bemenettel.

Használat:
  python3 lab-m19-systest.py                       # QEMU (alapértelmezett futtató)
  # más futtató, amely a UART0-t stdin/stdout-ra köti
  python3 lab-m19-systest.py --runner "<parancs>"
  További kapcsolók:
    --no-timing        a T1 frekvenciapróba SKIP (nem valós idejű futtatónál kötelező)
    --isr-band LO:HI   a K5b platformsáv: az ISR-törzsidő min..max ciklusban
    --reset-delay SEC  szünet a reset után (a K4 ütemezésfüggetlenségének ellenpróbája)
A firmware UART0-ját a futtató a folyamat stdin/stdout-jára köti; a teszt ide ír
bájtokat (RX-injektálás) és innen olvassa a választ. Kilépési kód: 0, ha nincs FAIL.

Két szint: a funkcionális próbák (K1-K4, K6, F2, K5a) a host időzítésétől
függetlenek; az időzítési próba (T1) és a hardveres sáv (K5b) külön eredmény.
"""
import queue
import re
import shlex
import subprocess
import sys
import threading
import time

QEMU = ("qemu-system-arm -machine mps2-an385 -cpu cortex-m3 -display none "
        "-monitor none -serial stdio -kernel lab-m19.elf")
TICK_HZ = 100
LAB_SAMPLES = 64
TICK_LINE = 'tick\r\n'
STATUS = r'status: ticks=(\d+) overrun=(\d+) raw=(\d+)\r\n'
# Heterogén, determinisztikus burst: a vezérlőparancsokat (S, R, M) és a "tick"
# részsztringet nem tartalmazó ábécéből, kapacitáson belül (50 < 63).
ALPHA = '0123456789ABCDEFGHJKLNOPQTUVWXYZ'
BURST = ''.join(ALPHA[(7 * i + 3) % len(ALPHA)] for i in range(50))


class Dut:
    def __init__(self, cmd):
        self.p = subprocess.Popen(shlex.split(cmd), stdin=subprocess.PIPE,
                                  stdout=subprocess.PIPE, stderr=subprocess.DEVNULL)
        self.q = queue.Queue()
        self.buf = ''
        threading.Thread(target=self._reader, daemon=True).start()

    def _reader(self):
        while True:
            b = self.p.stdout.read(1)
            if not b:
                return
            self.q.put(b.decode('latin-1'))

    def send(self, s):
        try:
            self.p.stdin.write(s.encode())
            self.p.stdin.flush()
        except (BrokenPipeError, OSError):
            # a futtató kilépett: a várakozó olvasás bukik el
            pass

    def read_until(self, pattern, timeout=10.0):
        """Vár, amíg a pattern megjelenik; a találat végéig fogyasztja a puffert.
        Visszaadja a (találat előtti szöveg, match) párt; időtúllépésnél match = None."""
        rx = re.compile(pattern)
        end = time.time() + timeout
        while True:
            m = rx.search(self.buf)
            if m:
                before, self.buf = self.buf[:m.start()], self.buf[m.end():]
                return before, m
            try:
                self.buf += self.q.get(timeout=max(0.0, end - time.time()))
            except queue.Empty:
                return self.buf, None

    def close(self):
        self.p.kill()


def strip_ticks(text):
    """Az aszinkron tick sorokat a protokoll bárhol beékelheti: ezeket eltávolítjuk."""
    return text.replace(TICK_LINE, '')


def framed_echo(dut, data):
    """Elküldi az adatot, majd egy 'S'-t; a status sorig érkezett bájtoknak (a tick
    sorok nélkül) PONTOSAN az adatnak kell lenniük: ez kizárja a hiányzó,
    duplikált, többlet- és felcserélt bájtot."""
    dut.send(data + 'S')
    before, m = dut.read_until(STATUS)
    got = strip_ticks(before)
    return got == data, got, m


def status(dut):
    dut.send('S')
    _, m = dut.read_until(STATUS)
    return int(m.group(1)) if m else None


def status_raw(dut):
    """(ticks, raw): a bázishoz mért és a nyers számláló ugyanabból a pillanatképből."""
    dut.send('S')
    _, m = dut.read_until(STATUS)
    return (int(m.group(1)), int(m.group(3))) if m else None


def main(argv):
    cmd = argv[argv.index('--runner') + 1] if '--runner' in argv else QEMU
    timing = '--no-timing' not in argv
    delay = float(argv[argv.index('--reset-delay') + 1]) if '--reset-delay' in argv else 0.0
    band = None
    if '--isr-band' in argv:
        lo, hi = argv[argv.index('--isr-band') + 1].split(':')
        band = (int(lo), int(hi))
    dut = Dut(cmd)
    results = []

    def check(name, ok, detail=''):
        results.append((name, 'PASS' if ok else 'FAIL', detail))

    def skip(name, detail):
        results.append((name, 'SKIP', detail))

    try:
        _, m = dut.read_until(r'lab-m19 boot\r\n')
        check('K1 boot', m is not None)

        ok, got, m = framed_echo(dut, 'ab')               # K2: echo, pontosan
        check('K2 echo pontosan "ab"', ok, repr(got) if not ok else '')

        ok, got, m = framed_echo(dut, BURST)               # F2: kapacitáson belüli burst
        check('F2 burst 50 heterogén bájt: pontos sorrend és hossz', ok,
              '' if ok else f'{len(got)} bájt érkezett')
        check('K3 status formátum, overrun=0', m is not None and m.group(2) == '0',
              m.group(0).strip() if m else 'nincs válasz')

        # K6: funkcionális, host-időzítéstől független
        t1 = int(m.group(1)) if m else None
        lines = 0
        for _ in range(2):
            _, mt = dut.read_until(re.escape(TICK_LINE), timeout=5.0)
            lines += mt is not None
        check('K6 periodikus tick sor (2 db)', lines == 2)
        t2 = status(dut)
        check('K6 két tick sor alatt a számláló legalább 100-zal nőtt',
              t1 is not None and t2 is not None and t2 - t1 >= TICK_HZ, f'{t1} -> {t2}')

        def reset_probe(name):                           # K4: a reset-válasz bázisa
            before = status_raw(dut)
            dut.send('R')
            _, mr = dut.read_until(r'reset ok base=(\d+)\r\n')
            time.sleep(delay)                            # ellenpróba: hostkésés
            after, later = status_raw(dut), status_raw(dut)
            base = int(mr.group(1)) if mr else None
            # A reset ténye a válaszban rögzített bázisból következik, nem abból, hogy
            # egy későbbi minta kisebb: a ticks = raw - bázis bármekkora késés mellett igaz.
            ok = (None not in (before, after, later, base) and base >= before[1]
                  and after[0] == after[1] - base and later[0] == later[1] - base
                  and later[1] >= after[1])
            fmt = lambda v: f'{v[0]}/{v[1]}' if v else '-'  # ticks/raw
            check(name, ok, f'bázis {base}, utána {fmt(after)}, később {fmt(later)}')

        reset_probe('K4 reset: ticks = raw - bázis, monoton')
        dut.read_until(re.escape(TICK_LINE), timeout=5.0)
        reset_probe('K4 ismételt reset: ugyanígy')

        if timing:                                       # T1: időzítési szerződés, külön
            ta, wa = status(dut), time.monotonic()
            time.sleep(2.0)
            tb, wb = status(dut), time.monotonic()
            rate = (tb - ta) / (wb - wa) if None not in (ta, tb) else 0.0
            check(f'T1 tickfrekvencia {TICK_HZ} Hz ±20% (host-órához mérve)',
                  0.8 * TICK_HZ <= rate <= 1.2 * TICK_HZ, f'{rate:.1f} Hz')
        else:
            skip('T1 tickfrekvencia', 'nem valós idejű futtató (--no-timing)')

        dut.send('M')                                    # K5: ISR-törzsidő
        _, m4 = dut.read_until(r'isr_body: ([^\r]*)\r\n')
        body = m4.group(1) if m4 else None
        if body is not None and body.startswith('SKIP'):
            skip('K5a ISR-törzsidő formátum', body)
            skip('K5b ISR-törzsidő platformsáv (P1)', body)
        else:
            mm = re.fullmatch(r'n=(\d+) min=(\d+) max=(\d+) mean=(\d+)'
                              r'(?: median=(\d+))?(?: sd=(\d+))?', body or '')
            ok = bool(mm)
            if ok:
                n, mn, mx, mean = (int(x) for x in mm.groups()[:4])
                med = mm.group(5)                    # a 2. feladat opcionális mezője
                ok = (0 < n <= LAB_SAMPLES and mn <= mean <= mx
                      and (med is None or mn <= int(med) <= mx))
            check('K5a ISR-törzsidő formátum: 0 < n <= 64, min <= mean <= max',
                  ok, body or 'nincs válasz')
            if band is None:
                skip('K5b ISR-törzsidő platformsáv (P1)', 'nincs --isr-band megadva')
            else:
                check(f'K5b ISR-törzsidő platformsáv (P1) {band[0]}..{band[1]}',
                      ok and band[0] <= mn and mx <= band[1], body or '')
    finally:
        dut.close()

    for name, res, detail in results:
        print(f'{res:4}  {name}' + (f'  [{detail}]' if detail else ''))
    fails = sum(r == 'FAIL' for _, r, _ in results)
    print('SYSTEST:', 'FAIL' if fails else 'PASS')
    return 1 if fails else 0


if __name__ == '__main__':
    sys.exit(main(sys.argv[1:]))

make test                        # ringtest + systest
qemu-system-arm --version | head -1   # a jegyzőkönyvbe
sha256sum lab-m19.elf                 # a jegyzőkönyvbe

20.3.6 Várható kimenet és ellenőrzési feltétel

A két teszt kimenete. Az egységtesztet a host gcc-jével (Ubuntu 24.04, gcc 13.3) futtattuk. A rendszertesztet QEMU helyett a tools/cm-run.py Cortex-M3 emulátorral (--no-timing --runner "python3 tools/cm-run.py lab-m19.elf --uart-stdin --max 5000000000"), a helyettesítő eszközlánccal (Clang + ld.lld) épített firmware-en; az emulátor a Timer0-t, a UART0 RX-et és a megszakítás-kézbesítést funkcionálisan modellezi, de nem valós idejű, ezért a T1 itt SKIP:

PASS  U1 alapeset: count = 3, sorrend ABC
PASS  U2 üres puffer: pop = 0, tail változatlan
PASS  U3 tele: pontosan RING_CAP-1 = 63 bájt fér el
PASS  U3 tele: overrun = 100 - 63 = 37
PASS  U3 tele: a megtartott bájtok az első 63, sorrendben (az újak vesznek el)
PASS  U4 körbefordulás: 5000 bájt kapacitáson belül, veszteség és csere nélkül
PASS  U5 határ: az N-1 = 63. elem még befér
PASS  U5 határ: az N. elem elutasítva, overrun = 1
PASS  U6 lassú fogyasztó: kivett = elfogadott, sorrendben
PASS  U6 lassú fogyasztó: overrun = elutasított push-ok
RINGTEST: PASS

PASS  K1 boot
PASS  K2 echo pontosan "ab"
PASS  F2 burst 50 heterogén bájt: pontos sorrend és hossz
PASS  K3 status formátum, overrun=0  [status: ticks=4 overrun=0 raw=4]
PASS  K6 periodikus tick sor (2 db)
PASS  K6 két tick sor alatt a számláló legalább 100-zal nőtt  [4 -> 200]
PASS  K4 reset: ticks = raw - bázis, monoton  [bázis 200, utána 0/200, később 0/200]
PASS  K4 ismételt reset: ugyanígy  [bázis 300, utána 0/300, később 0/300]
SKIP  T1 tickfrekvencia  [nem valós idejű futtató (--no-timing)]
SKIP  K5a ISR-törzsidő formátum  [SKIP (DWT CYCCNT nem halad)]
SKIP  K5b ISR-törzsidő platformsáv (P1)  [SKIP (DWT CYCCNT nem halad)]
SYSTEST: PASS

Ellenpróba: a teszt elkapja-e a hibát? A teszt saját ellenpróbájához egy hamis DUT-ot (a protokollt emuláló Python-programot) futtattunk a --runner helyén, szándékos hibákkal:

Egy korábbi változat, amely 50 darab x-et küldött és regexszel kereste, az első két hibás DUT-ra hamis PASS-t adott. A firmware egy szándékosan elrontott változatában (az UART-ISR nem nyugtázza az INTSTATUS.RXINT-et) a megszakítás a visszatérés után azonnal újra kérődik, és a fő program nem jut processzorhoz. A rendszerteszt erre a K1 boot után minden sorban FAIL-t adott, SYSTEST: FAIL eredménnyel.

Az ellenőrzési feltétel a hallgató számára:

1. minden teszteset PASS legyen (F1); a K5 QEMU-n SKIP;
2. a kapacitáson belüli burst sorrendben és hiánytalanul visszaérkezzen (F2), a tele puffer viselkedését pedig az U3 igazolja (F3);
3. működő DWT esetén az ISR-törzsidő min és max értéke egy előre rögzített, platformparaméterként (--isr-band LO:HI) megadott sávban legyen (P1, K5b). Nem működő számlálónál a ciklusmérés eredménye SKIP; a nullákból képzett statisztika nem érvényes mérés;
4. a tickfrekvencia (T1) csak valós idejű futtatónál (QEMU valós idővel, illetve hardver) értékelhető; a funkcionális próbák eredménye ettől független.

Vázlat (nem futtatott). Az ISR-törzsidő-hisztogram a P1 kiértékelésének javasolt formája: a működő DWT-vel gyűjtött 64 minta eloszlása 1 ciklus felbontású sávokra bontva. Az alábbi ábra illusztratív, kitalált adatokat mutat, hogy a formátum és a szerkezet látható legyen; a tényleges értékeket hardveren kell feltölteni.

Az ugyanezen adat táblázatos formában (a forrás Markdownban is olvasható módon):

20.3.7 Reprodukálhatóság: ugyanaz a parancs, ugyanaz a bemenet, ugyanaz a sáv

A reprodukálhatóság e fejezetben háromtényezős szerződés. A jegyzőkönyvben rögzíteni kell:

1. A pontos parancsot. A make test önmagában nem elég, mert a Makefile-ban és a tesztben lévő QEMU-parancssor változhat. A jegyzőkönyvbe kerül a teljes hívási sor, vagy a makefile és a hívott bináris verziója.
2. A pontos bemenetet. A teszt-bájtok sorrendje és értéke, valamint a hívások sorrendje. Determinisztikus tesztnél ez fix; ha a bemenet generált, a generátor seedje is rögzül.
3. Az eredmény-sávot. Nem az eredmény bitre pontos értéke, hanem egy dokumentált tartomány: a funkcionális teszteknél PASS, a latenciánál min..max ciklussáv.

A reprodukálhatósághoz rögzítsük a QEMU-verziót, a machine-definíciót, a teljes parancssort, a firmware hash-ét és a beadott eseményeket. Ugyanazon verzió önmagában nem garantál determinisztikus időzítést; az UART-bemenet ütemezése és a virtuális óra beállítása is számít. A nem működő CYCCNT azonos nulla eredménye nem ismételhető ciklusmérés.

A reprodukálhatóság gyakorlati próbája: kétszer egymás után futtatjuk ugyanazt a parancsot (két külön QEMU-indítással), és a naplókat összehasonlítjuk. A naplóban a szerződés szerint változó mezők is vannak: a státuszsorok tickszámai, a reset előtti és utáni értékek, a T1 mért frekvenciája és a K5 számai a futtató ütemezésétől függnek, helyes működés mellett is. Ezeket az összevetés előtt normalizálni kell (például sed -E 's/[0-9]+/N/g' a […] részletekre), és a funkcionális rész csak így, a próbák neve és PASS/FAIL/SKIP eredménye szerint egyezzen bitre. A latenciarésznek a sávon belül kell maradnia. Ha a második futás más min/max-ot ad, az gyanús: vagy a QEMU nem determinisztikus (pl. több-szálas végrehajtás, ha a máshol emlegetett konfiguráció így van), vagy a modulban van nem determinisztikus viselkedés (pl. head és tail verseny egy véletlen ütemezett olvasóval).

20.3.7.1 Ellenőrzési igény

A QEMU mps2-an385 machine viselkedésének stabilitása verzióközi viszonyításban ebben a munkafolyamatban nem ellenőrzött. Ezért a jegyzőkönyvben a QEMU-verziót rögzítettként kell kezelni: a „reprodukálható” kijelentés csak ahhoz a verziohoz szól, nem „QEMU általában”. A dokumentációs kiindulópont a QEMU System Emulation kézikönyv, de a konkrét machine-definíció stabilitása ellenőrzést igényel az adott verzióra.

20.3.8 Fizikai STM32 Nucleo (opcionális)

Fizikai Cortex-M3 panelhez a startupot, a linker scriptet, a perifériacímeket és az IRQ-kiosztást a konkrét MCU-hoz kell igazítani, majd külön binárist építeni. A működő DWT számlálóval kapott eredmény valódi hardvermérés; a QEMU 8.2.2 AN385 esetében a ciklusmérés helyén SKIP szerepel. A fizikai értékeknél sem feltételezhető általánosan, hogy nagyobbak vagy kisebbek egy másik modell eredményénél.

A fizikai próba a perifériás működést és az időzítési követelmények teljesülését igazolhatja. A hiányzó emulált ciklusszámhoz nem számolunk gyorsulási vagy latenciaarányt; az emuláció funkcionális eredményeit külön hasonlítjuk össze.

20.3.9 Elfogadási feltétel kiértékelése

Az F1, F2, F3 és P1 kritériumokat a futás után értékeljük ki. Az értékelés a jegyzőkönyv záró szakasza:

A PASS/FAIL nem „igen/nem” jellegű eldöntés a fejlesztő fejében, hanem dokumentált, előre rögzített küszöbökkel. Ha valamelyik kritérium nem teljesül, a fejezet vége nem a modul „kudarca”, hanem egy hipotézis: a modul vagy a mérési módszer hibás. A tipikus hibák szakasz ennek szétválasztásában segít.

20.3.10 Tipikus hibák és ellenpróbák

• Tünet: a funkcionális tesztek zöldek, de a második futás ISR-törzsideje szélesebb sávot ad (hardveren). Hipotézis: a mintatömb megtelt, és a minták más terhelési szakaszból származnak, vagy a mérés egy beágyazott megszakítást is tartalmaz. Adatgyűjtés: az M sor n= értéke, és a minták eloszlása. Egy változtatás: a mintavétel korlátozása egy rögzített terhelési szakaszra. Ellenőrzés: ismételt futás azonos sávot adjon.
• Tünet: az ISR-törzsidő „túl alacsony”, pl. 2 ciklus. Hipotézis: a t0 és t1 beolvasás között nem fut le a valódi ISR-törzs (a fordító átrendezte vagy eltávolította a köztes műveletet). Adatgyűjtés: disassemble (arm-none-eabi-objdump -d) az ISR-t, nézzük meg, hol van a DWT_CYCCNT olvasása. Egy változtatás: minden mérési pontnál volatile hozzáférést kényszerítünk. Ellenőrzés: disassembly visszaadja a kívánt sorrendet.
• Tünet: a funkcionális teszt során a head == tail ellenére a fogyasztó „olvas” (hamis adat). Hipotézis: a volatile hiányzik a head vagy tail deklarációjából, és a fordító cache-elte a régi értéket. Adatgyűjtés: -O1 mellett generált kód az illető hozzáférésre. Egy változtatás: volatile mindkét indexre. Ellenőrzés: a teszt kimenete helyes lesz.
• Tünet: a rendszerteszt már a K1 boot-nál FAIL, pedig a firmware interaktívan működik. Hipotézis: a futtató nem a UART0-t köti a stdin/stdout-ra (hiányzik a -serial stdio, vagy a -nographic a monitort is ugyanoda multiplexeli). Adatgyűjtés: a futtató parancssora. Egy változtatás: -display none -monitor none -serial stdio. Ellenőrzés: megjelenik a boot-sor.
• Tünet: a rendszerteszt a burst-nél FAIL, de rövid bemenetnél PASS. Hipotézis: a burst meghaladja a puffer kapacitását, vagy a fogyasztó (az echo blokkoló TX-e) lassabb a bemenetnél. Egy változtatás: a burst a kapacitáson belül maradjon (F2), a tele puffert az egységteszt vizsgálja (F3).

20.3.11 Feladatok

1. (magyarázó, alapszint — cél: megértés-ellenőrzés) Magyarázza meg, miért nem elég egyetlen PASS a funkcionális tesztből, és miért van szükség a P1 latenciastabilitási kritériumra is. Adjon példát egy olyan helyzetre, amikor a funkcionális teszt zöld, de a modul teljesítmény-szempontból nem elfogadható. Mutassa meg, az ön által adott példában melyik mérési pontok között kellene a latenciát definiálni.

2. (implementációs, középszint — cél: rutinépítés) Egészítse ki a lab-m19-main.c measure_line() függvényét úgy, hogy a min, max, mean mellett kiszámítsa a mediánt és a szórást (négyzetes átlageltérés, egész aritmetikával), és a meglévő UART-sorban írja ki. A minták az isr_body[] tömbben vannak; az UART-ISR (UART0_Handler) minden lefutásakor egy minta kerül bele, amíg az isr_body_n el nem éri a LAB_SAMPLES-t (64), utána a gyűjtés megáll. Oldja meg azt is, hogy az M parancs a jelentés után új mérési ablakot indítson, úgy, hogy az isr_body_n-t ne írja két kontextus versenyben. Adja meg a kimenet formátumát, és mutassa meg, hogy a rendszerteszt K5a/K5b próbája elfogadja.

3. (hibakeresési/mérési, középszint — cél: rutinépítés) Egy működő DWT-vel rendelkező futtatón a modul első futásán a mért min..max ciklussáv 18..26, a másodikon 30..52. Sorolja fel, milyen lépéseket tenne annak eldöntésére, hogy a különbség a futtatókörnyezetből, a firmware-binárisból vagy a mérési módszerből (a bemeneti terhelésből és a mintavétel ablakából) ered. Konkrét parancsokat adjon, és fogalmazza meg, mit rögzítene a jegyzőkönyvben a döntés után.

4. (integráló, elmélyült — cél: fejezetek összekapcsolása: a048 mérési módszertana + a071 többcsúcsú latencia) Az a048 alfejezet a NEON-mérésnél szándékosan a mediánt használja, mert az kiugró értékekre robusztus. Az a071 megmutatta, hogy egy latenciaeloszlásnak több csúcsa is lehet, és hogy a csúcsok okát kontrollkísérlet választja szét. Vizsgálja meg: alkalmas-e a measure_line() min/max/mean statisztikája, illetve a 2. feladat mean és median értékének különbsége arra, hogy egy kétcsúcsú eloszlást felismerjen? Indokoljon egy 64 elemű ellenpéldával, és adja meg, mivel lehet a kétcsúcsúságot valóban kimutatni, illetve mi kell ahhoz, hogy egy csúcsot egy mechanizmushoz kössünk.

20.3.12 Megoldások

1. megoldás — Segítség. Gondolj egy ISR-re, amely MINDIG helyesen viselkedik (soha nem veszít adatot), de néha sokáig tart — a funkcionális teszt ezt a „néha sokáig” tulajdonságot tudja-e észlelni?

1. megoldás — Teljes megoldás. A funkcionális teszt egy tulajdonságot (sorrend, hossz, nem-elveszés) ellenőriz, nem mond semmit arról, mennyi ideig tart az ISR. Egy helyes, de lassú ISR átengedheti a tesztet, miközben egy valós, kis órajelű rendszerben a következő megszakítást már nem tudja fogadni. A P1 éppen ezt a dimenziót fedi le: a latencia stabilitását. Példa: 1 kHz-es mintavételi ütem mellett egy 20 ciklusos belső munka rendben, de ha a latencia szórása 50%-os és a következő esemény 30 cikluson belül érkezik, elveszhet az adat. A mérési pontok itt: az ISR első utasítása és a head írás befejezése.

2. megoldás — Segítség. A mediánhoz rendezett mintasor kell: az isr_body[] egy helyi másolatán végezhetsz egyszerű rendezést. Az isr_body_n-t az ISR írja; ha a fő program is nullázza, a kettőnek nem szabad versenyben futnia. Melyik eszköz zárja ki, hogy a másolás és a nullázás közben az ISR lefusson?

2. megoldás — Teljes megoldás. A measure_line() helyére (a többi függvény változatlan):

/* Kiegészítés a lab-m19-main.c-hez (2. feladat): a measure_line() helyett. */
static uint32_t isqrt32(uint32_t v)           /* egész négyzetgyök, lefelé kerekítve */
{
    uint32_t r = 0, bit = 1u << 30;
    while (bit > v) bit >>= 2;
    while (bit) {
        if (v >= r + bit) { v -= r + bit; r = (r >> 1) + bit; }
        else r >>= 1;
        bit >>= 2;
    }
    return r;
}

static void measure_line(void)               /* K5, mediánnal és szórással */
{
    if (!lab_have_dwt) {
        uart_puts("isr_body: SKIP (DWT CYCCNT nem halad)\r\n");
        return;
    }
    uint32_t v[LAB_SAMPLES];
    uint32_t pm = crit_enter();              /* pillanatkép és új mérési ablak:      */
    uint32_t n = isr_body_n;                 /* az ISR ezalatt nem írhat              */
    for (uint32_t i = 0; i < n; i++)
        v[i] = isr_body[i];
    isr_body_n = 0;                          /* a következő M új ablakot mér          */
    crit_exit(pm);

    uart_puts("isr_body: n="); uart_put_u32(n);
    if (n) {
        for (uint32_t i = 1; i < n; i++) {   /* beszúró rendezés (n <= 64) */
            uint32_t x = v[i], j = i;
            for (; j > 0 && v[j - 1] > x; j--) v[j] = v[j - 1];
            v[j] = x;
        }
        /* floor(mean) a teljes uint32 tartományban, 64 bites osztás nélkül:
           sum(v) = n*sum(v/n) + sum(v%n); sum(v/n) <= max, sum(v%n) < n*n <= 4096 */
        uint32_t q = 0, r = 0;
        for (uint32_t i = 0; i < n; i++) {
            q += v[i] / n;
            r += v[i] % n;
        }
        uint32_t mean = q + r / n;
        /* páros n: a két középső elem egész átlaga lefelé kerekítve, túlcsordulás nélkül */
        uint32_t lo = v[(n - 1) / 2], hi = v[n / 2];
        uint32_t median = lo + (hi - lo) / 2u;
        uart_puts(" min=");    uart_put_u32(v[0]);
        uart_puts(" max=");    uart_put_u32(v[n - 1]);
        uart_puts(" mean=");   uart_put_u32(mean);
        uart_puts(" median="); uart_put_u32(median);
        /* a négyzetösszeg saját korlátja: |v - mean| <= max - min, így
           max - min < 8192 mellett n * 8191^2 < 2^32; felette az sd= mező elmarad */
        if (v[n - 1] - v[0] < 8192u) {
            uint32_t sq = 0;
            for (uint32_t i = 0; i < n; i++) {
                uint32_t d = v[i] > mean ? v[i] - mean : mean - v[i];
                sq += d * d;
            }
            uart_puts(" sd=");     uart_put_u32(isqrt32(sq / n));
        }
    }
    uart_puts("\r\n");
}

A minták átvétele és az isr_body_n nullázása egy kritikus szakaszban történik (crit_enter/crit_exit, a PRIMASK megőrzésével). Így az ISR nem írhat közben a tömbbe, és nem lesz két, versenyben lévő író; a következő M a nullázás óta érkezett, legfeljebb 64 mintát jelenti. A gyűjtés LAB_SAMPLES-nél megáll, ezért egy hosszú burst után a minták csak az első 64 UART-megszakításból származnak; az új ablakot ezért a mérendő terhelés előtt kell nyitni egy M-mel. A statisztika a teljes uint32_t mintatartományban helyes, és nem kell hozzá 64 bites osztás. Egy naiv uint32_t sum 64 darab 0x04000000-s mintánál éppen $2^{32}$-re érne, és nullára fordulna (mean=0 a helyes 67 108 864 helyett). 64 darab 0x80000000-s mintánál pedig az átlag és a páros medián (v[31] + v[32]) / 2 alakja is 0 lenne, ami a K5a min ≤ mean feltételét is megsértené. Ezért:

• Átlag: $\lfloor \sum v_i / n \rfloor = \sum \lfloor v_i / n \rfloor + \lfloor \sum (v_i \bmod n) / n \rfloor$. Az első összeg legfeljebb a max, a második kisebb, mint $n^2 \le 4096$, így egyik sem csordul túl. Az osztások 32 bitesek (v[i] / n, v[i] % n), ezeket a Cortex-M3 a hardveres UDIV utasítással végzi, könyvtári segédrutin nélkül. A széles, 64 bites összegzés is járható út lenne, de a 64 bites osztáshoz az __aeabi_uldivmod kellene. A projekt Makefile-ja ugyan linkeli a -lgcc-t, de ez a megoldás szándékosan nem függ tőle.
• Páros medián: a rendezett sor két középső eleméből lo + (hi − lo) / 2, amely lo ≤ hi miatt nem csordul túl, és a lo és hi közé esik.
• Szórás: a négyzetösszegnek saját korlátja van. Mivel $|v_i - \text{mean}| \le \max - \min$, a max − min < 8192 feltétel mellett $n \cdot 8191^2 < 2^{32}$. Ha a terjedelem ennél nagyobb, az sd= mező elmarad: a K5a ezt a mezőt nem követeli meg, a többi statisztika pedig ilyenkor is helyes.

Ebből következik, hogy min ≤ mean ≤ max és min ≤ median ≤ max mindig teljesül; egyforma mintánál mindhárom egyenlő. A kimenet: isr_body: n=64 min=… max=… mean=… median=… sd=…. Hoston (gcc 13.3, tools/lab-m19/feladat2/) a lektori kontrollokra és néhány határesetre ezt adta. Utolsó sora 200 000 véletlen mintasort vet össze egy 64 bites referencia-átlaggal:

isr_body: n=64 min=14 max=14 mean=14 median=14 sd=0
isr_body: n=64 min=20 max=20 mean=20 median=20 sd=0
isr_body: n=64 min=14 max=20 mean=17 median=17 sd=3
isr_body: n=64 min=67108864 max=67108864 mean=67108864 median=67108864 sd=0
isr_body: n=64 min=2147483648 max=2147483648 mean=2147483648 median=2147483648 sd=0
isr_body: n=64 min=4294967295 max=4294967295 mean=4294967295 median=4294967295 sd=0
isr_body: n=64 min=4294967294 max=4294967295 mean=4294967294 median=4294967294 sd=0
isr_body: n=63 min=1 max=4294967295 mean=2113396605 median=1
isr_body: n=12 min=10 max=60 mean=16 median=10 sd=14
random mean-ellenőrzés: 0 eltérés / 200000

A rendszerteszt K5a próbája ezt is elfogadja, a mediánt is a min..max tartományban várja; a K5b ugyanúgy a min/max-ot veti össze a platformsávval. A kiegészítést a helyettesítő eszközlánccal Thumb-2-re, -nostdlib mellett és -lgcc nélkül lefordítottuk és linkeltük (-O0, -O1, -O2). Új külső szimbólum nem keletkezett, az osztások udiv utasítások lettek, és a rendszerteszt PASS-szal futott vele (a K5 a DWT hiánya miatt SKIP). A statisztikai részt a fenti hostpróba ellenőrzi; a 4. megoldás értékei is ebből származnak.

3. megoldás — Segítség. Rangsorold a lehetséges okokat aszerint, melyiket a legolcsóbb ellenőrizni (verziószám lekérdezése) és melyiket a legdrágább (kód újraírása) — és haladj ez alapján.

3. megoldás — Teljes megoldás. A döntési fa, a legolcsóbb ellenőrzéssel kezdve. (a) A futtatókörnyezet: a futtató és verziója (qemu-system-arm --version, illetve a panel és a mag típusa), és hogy működik-e a DWT; ha bármelyik eltér a jegyzőkönyvben rögzítettől, a különbség innen is eredhet. (b) A bináris azonossága külön, explicit ellenőrzés: sha256sum lab-m19.elf a két futás előtt. Ha a hash eltér, az arm-none-eabi-objdump -d lab-m19.elf összevetése a UART0_Handler két DWT_CYCCNT-olvasása közötti utasításokon mutatja meg, mi változott a mért szakaszban (readelf -h ehhez nem elég: a fejléc azonos lehet eltérő kód mellett is). (c) Ha a futtató és a bináris is azonos, a mérési módszer a gyanús. Az isr_body[] az UART-ISR első 64 lefutását gyűjti a boot vagy az utolsó M óta, utána a gyűjtés megáll. Ha a két futás bemenete eltért (más bájtszám, burst vagy egyenként küldött bájtok, eltérő overrun), az ISR más útvonalai kerültek a mintába: például tele pufferben a ring_push elutasító ága. A minták egy része akár egy korábbi terhelésből is származhat, ha a mérés előtt nem nyitottunk új ablakot. Mintatömb-túlcsordulás nincs: az ISR isr_body_n < LAB_SAMPLES mellett ír. A jegyzőkönyvbe a futtatót és verzióját, a firmware sha256sum-ját, a pontos bemeneti sorozatot, az n-t és a mérési ablak kezdetét rögzítjük, a „sáv eltolódott” megfigyelést a hipotézissel együtt.

4. megoldás — Segítség. Számold ki a mean-t és a mediánt egy olyan 64 elemű sorra, amelynek fele 14, fele 20. Hol van a medián, ha páros mintaszámnál a két középső elem átlagát vesszük? És mi történik egy egycsúcsú, de ferde (néhány nagy kiugró értékkel rendelkező) sornál?

4. megoldás — Teljes megoldás. Egyik összesítő sem bimodalitásjelző. Ellenpélda: 32 darab 14 és 32 darab 20 ciklusos minta. Az eloszlásnak két különálló csúcsa van, mégis mean = 17 és median = (14 + 20) / 2 = 17, a különbség nulla; a min = 14, max = 20 pedig egy 14 és 20 közötti egyetlen csúcsnál is ugyanennyi lehetne. Fordítva: egy egycsúcsú, de ferde, 12 elemű sor (tíz darab 10–12 ciklusos érték és két kiugró érték: 30 és 60) mean = 16, median = 10 eredményt ad, vagyis nagy különbséget, kétcsúcsúság nélkül. A 2. megoldás kódja hoston pontosan ezeket az értékeket adta. A |mean − median| tehát legfeljebb aszimmetriára figyelmeztető leíró jel. A kétcsúcsúságot a hisztogram mutatja meg (az isr_body[] értékeinek eloszlása ciklusonként, ahogy a P1 vázlata javasolja), vagy egy erre való eloszlásvizsgálat. Hogy egy csúcs mely mechanizmushoz tartozik (például láncolt belépéshez, eltérő kódúthoz vagy wait state-hez), azt egyik összesítő sem dönti el: ehhez az a071 3. megoldásának mintájára kontrollkísérlet kell, amelyben a feltételezett mechanizmus dokumentáltan jelen van, illetve hiányzik. Egy ferde, egycsúcsú eloszlás tehát nem bizonyítéka a tail-chainingnek. Az a048 azért használja a mediánt, mert az kiugró értékekre robusztus helyzetmutató, nem azért, mert a kétcsúcsúságot jelezné.

20.3.13 Rövid összefoglaló

Az a080 a modult mérhetővé és ellenőrizhetővé zárja. A funkcionális validáció két futtatható rétegből áll: a ring buffer hoston futó egységtesztjéből (alap, üres, tele, körbefordulás) és a teljes firmware soros bemenettel végzett rendszertesztjéből (K1–K6, F2). Az ISR-törzsidő-mérés a DWT CYCCNT-jével, a mért blokkon kívüli kiértékeléssel dolgozik, és nem azonos az eseménytől számított latenciával, a reprodukálhatóság pedig a háromtényezős szerződésen (parancs, bemenet, sáv) nyugszik. A működő számláló előfeltétel; QEMU 8.2.2 AN385 alatt a ciklusmérés SKIP, a fizikai host eredménye külön oszlop. Az elfogadási kritériumokat a futás előtt rögzítjük, nem utólag. Az eltérések és nem-determinizmus nem hiba, hanem jelzés: hipotézis, adatgyűjtés, egy változtatás, ellenőrzés.

Továbbhasznált definíciók: - funkcionális validáció: előre rögzített bemenet és elvárt tulajdonság (sorrend, hossz, nem-elveszés) összevetése; bináris eredmény. - mérési módszer: a mintavétel helyének, gyakoriságának, a gyűjtött statisztikának és a mértékegységnek a rögzített eljárása. - reprodukálhatóság: rögzített parancs, bemenet és eszközlánc-verzió mellett az eredmény egy dokumentált sávon belül marad.

20.3.14 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

• Armv7-M Architecture Reference Manual, DDI0403E — kivétel-belépés, prioritás, PRIMASK, DWT-regiszterek (DEMCR, DWT_CTRL, DWT_CYCCNT). Ellenőrizve: a link él (a developer.arm.com → support.arm.com átirányítás megerősített); a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
• Arm M-profile architektúra dokumentáció — M-profile viselkedés, DWT, vektorbejegyzés. Ellenőrizve: a link él; ugyanaz a JS-renderelési korlát érvényes.
• QEMU System Emulation dokumentáció — mps2-an385 machine, -semihosting-config, -nographic, -kernel. Tartalmilag ellenőrizve (a user-mode fejezeten keresztül), de verzió-megjegyzéssel: a master ág dokumentációja (közös verziókorlát); a hivatalos szöveg nem dokumentálja a cache- vagy időzítésmodellezést, ezért a fejezet QEMU-korlátra vonatkozó állításai a TCG ismert, funkcionális (nem cikluspontos) tervezéséből következnek.
• GNU Arm Embedded Toolchain (arm-none-eabi) dokumentáció — arm-none-eabi-gcc, ld, objdump, readelf. A link él; a tartalom ebben a körben nem lett automatikus lekéréssel ellenőrizve.

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak, és amelyeket a jegyzőkönyvben jelölni kell:

• A QEMU mps2-an385 machine viselkedésének stabilitása verzióközi viszonyításban nem ellenőrzött ebben a munkafolyamatban; a „reprodukálható” kijelentés a jegyzőkönyvben rögzített verzióra érvényes.
• QEMU 8.2.2 AN385 alatt a DWT_CYCCNT nem halad; más verzió DWT-képessége és egy fizikai MCU időzítése külön ellenőrzést igényel.
• A közölt teszteredmények közül az egységteszt a host gcc-jével, a rendszerteszt a tools/cm-run.py emulátorral (QEMU helyett) és a helyettesítő eszközlánccal épített firmware-rel futott. A rendszerteszt ellenpróbáit egy hamis, a protokollt emuláló DUT-tal végeztük; a T1-et emiatt valós idejű futtatón csak ezzel próbáltuk ki, a firmware-en nem. A QEMU-s make systest és a GNU-eszközláncos build a laborban végzendő; a -serial stdio viselkedése az adott QEMU-verzióban ellenőrizendő.
• Fizikai STM32 Nucleo-n mért értékek nem részei e fejezet adatainak; az eltérés mértéke hardver- és órajelfüggő.
