20.1 Projektspecifikáció: periféria, megszakítás-logika és mérési terv

20.1.1 Motiváció: a specifikáció mint mérnöki termék

Az előző alfejezetekben külön-külön megismertük a timer-periódusos feladatot (Timer-alapú időzítés és periodikus feladatok), a periféria-struktúrát (Periféria-regiszter absztrakció C struktúrával), az ISR írását (ISR írása: C és assembly vegyesen) és a memóriatérképet (Memóriatérkép és a bare-metal futási modell). A záróprojekt lényege, hogy ezeket egyetlen, önállóan reprodukálható rendszerbe illesszük. Az ipari és beágyazott gyakorlatban azonban egy firmware nem ott kezdődik, hogy az ember ISR-t ír. Előbb specifikáció készül: pontosan rögzítjük, milyen perifériák vesznek részt, melyik megszakítás mit csinál, mi az interfész a külvilág felé, mennyi erőforrást költünk, és milyen mérés igazolja a helyes működést. Ez az alfejezet ezt a specifikációs munkát végzi el egy konkrét, a QEMU mps2-an385 platformon megvalósítható feladaton, mielőtt a következő alfejezetekben (Megvalósítás: driver és ISR integrálása a minimal runtime-ba) kódot írnánk.

A mérnöki indok egyszerű: az interrupt-vezérelt rendszerek hibái szinte kivétel nélkül specifikációs hiányból erednek — nem tisztázott, melyik ISR módosíthatja a közös állapotot, mekkora a prioritás, mi történik, ha két megszakítás egyszerre érkezik, vagy hogyan igazoljuk, hogy a periódus valóban tartja magát. Az itteni munkafolyamat: (1) fixáljuk a periféria-kombinációt és az interfészt, (2) felrajzoljuk a megszakítás-logikát és a közös állapotot, (3) megtervezzük a mérési és validációs tervet, (4) meghatározzuk az erőforrás-budgetet, végül (5) megfogalmazzuk az elfogadási kritériumokat. Ebben a fejezetben minden konkrét cím és regiszter jelölt példaérték, ellenőrzendő a használt QEMU-verzióval; a módszer maga azonban stabil.

20.1.2 Definíció: firmware-projektspecifikáció

Firmware-projektspecifikáció: mérnöki dokumentum, amely egy beágyazott feladatot öt, egymást kiegészítő szerződésben rögzít: (a) a felhasznált perifériák és címeik, (b) a külső interfész (parancsok, kimenetek, időzítések), (c) a megszakítás-logika (melyik ISR, milyen prioritással, milyen állapotot oszt meg), (d) az erőforrás-budget (vektortábla, verem, SRAM), valamint (e) a mérési és elfogadási terv. A specifikáció nem implementáció: NEM tartalmaz konkrét C- vagy assembly-sorokat a viselkedés leírásán túl, és nem írja elő a belső algoritmusokat. A célja az, hogy a megvalósítás (Megvalósítás: driver és ISR integrálása a minimal runtime-ba) és az audit (Auditszempontok bare-metal firmware-hez) egyaránt visszavezethető legyen rá.

A specifikáció hatóköre ez a projekt: egyetlen Cortex-M3 mag, egy QEMU mps2-an385 machine, nulla operációs rendszer, egy main és néhány ISR. Nem terjed ki RTOS-ütemezőre, dinamikus memóriakezelésre vagy többmagos futásra (lásd Témaköri határok). Előfeltétel: az a074 periféria-struktúra-minta és az a077 timer-periódus-minta ismerete.

20.1.3 1. Periféria-kombináció és feladatválasztás

Három jelölt kombináció jön szóba az mps2-an385 ismert perifériakészletéből (CMSDK APB UART, Timer, GPIO, Dual Timer):

Kombináció Tanulság Hátrány
GPIO + timer Egyszerű; egy ISR Nincs stream, kevés versenyhelyzet; QEMU-n nem futtatható
UART + timer Periódus + stream; két ISR, valós megosztott állapot Nincs külső eseményforrás
GPIO + UART + timer Esemény + periódus + stream A GPIO-rész QEMU-n nem futtatható

A választást a platform támogatása dönti el, nem csak a tanulság. A támogatási mátrix szerint a QEMU 8.2.2 mps2-an385 gépen a UART0 és a Timer0 implementált, a GPIO nem. Ezért a projekt egyetlen alapfeladata a QEMU-n teljesíthető UART + timer kombináció. Ennek minden követelményét egy kódrész valósítja meg, és egy automatizált teszt ellenőrzi (a079, a080). A GPIO-s eseményszámláló nem része az alapfeladatnak: külön, hardveres szerződést kap (lásd a szakasz végén), és kódja nem szerepel a közös projektben.

A feladat neve: lab-m19 — megszakítás-vezérelt soros terminál időbázissal.

Követelmények (az alapfeladat szerződése). Minden sor kap egy azonosítót; ugyanez az azonosító szerepel a megvalósítás kommentjeiben és a teszt kimenetében.

Az. Követelmény Megvalósítás (a079) Teszt (a080)
K1 Indulás után a UART-on lab-m19 boot\r\n main, a megszakítások engedélyezése előtt K1 boot
K2 Minden S, R, M-től különböző bájt változatlanul visszaíródik (echo) handle_byte K2 echo, F2 burst
K3 S → status: ticks=<n> overrun=<m> raw=<r>\r\n, ahol n a legutóbbi R óta eltelt tickek száma, m az azóta tele puffer miatt eldobott bájtoké, r a nyers tickszámláló (n = r − base) status_line, koherens pillanatkép kritikus szakaszban K3 status
K4 R → reset ok base=<b>\r\n, ahol b a resetkor rögzített új nullpont (a nyers számláló értéke); utána a K3 számlálói erről a bázisról indulnak (ticks = raw − b), ismételt R után is handle_byte: új nullpont (tick_base, overrun_base) K4 reset, K4 ismételt reset
K5 M → isr_body: n=… min=… max=… mean=… (ciklus), vagy működő DWT híján isr_body: SKIP … UART0_Handler mintavétel, measure_line K5 (QEMU-n SKIP)
K6 Timer0 10 ms-os tick; minden tick feldolgozva; minden 100. tickben tick\r\n TIMER0_Handler (számláló), fő ciklus (számlálókülönbség) K6 tick, K6 tickszám
F2 Kapacitáson belüli (legfeljebb 63 bájtos) bemenet veszteség nélkül, sorrendben ring_push/ring_pop F2 burst, U1, U4, U6
F3 Tele RX-puffernél az új bájt elveszik, és az overrun eggyel nő ring_push U3, U5, U6

Szándékos egyszerűsítések. Az alapfeladat a két TX-megoldás közül a blokkoló, pollozó TX-et választja (uart_putc vár, amíg TXFULL = 1); a megszakítás-vezérelt TX-gyűrű az a079 2. feladata, nem az alapfeladat része. Ennek terhelési korlátja is a szerződés része: amíg a fő program kiír, nem ürít az RX-pufferből. Ezért az átlagos bemeneti bájtsebesség nem haladhatja meg a kimenetit (az echo minden bájtra egy bájtot ír, egy S kb. 30-at), és egy kiírás alatt legfeljebb 63 bájt érkezhet. E korlát felett a bájtok az F3 szerint elvesznek, és az overrun számolja őket. Az időzítés 25 MHz-es rendszerórajelet feltételez (LAB_SYSCLK_HZ laborparaméter).

Hardveres kiterjesztés (külön szerződés, csak támogatott hardveren). Fizikai MPS2+ kártyán, AN385 FPGA-képpel a projekt kiegészíthető egy GPIO-eseménybemenettel. Ez nem része a közös kódnak és a QEMU-tesztnek:

Az. Követelmény Ellenőrzés
H1 GPIO0 egy kijelölt lába felfutó élre megszakítást kér; a kezelő INTCLEAR-rel nyugtáz (a074) hardveres próba; QEMU-n SKIP
H2 A K3 sor events=<k> mezővel bővül hardveres próba
H3 A H1 kezelő prioritása a timerénél alacsonyabb NVIC-visszaolvasás, hardveren

A hardveres változat saját elvárt kimenete és elfogadási tesztje (csak támogatott hardveren): reset után S → status: ticks=… overrun=0 events=0; öt felfutó él után S → events=5; R után S → events=0, és ismételt R után ugyanígy. A K1–K6 tesztek ezen a változaton is futnak, változatlan elvárással (a K3 sor egy mezővel bővül). QEMU-n ez a teszt SKIP.

Interfész-szerződés (parancsok és kimenetek):

Irány Elem Jelentés Az.
be 'S' azonnali státuszsor K3
be 'R' a számlálók új nullpontja K4
be 'M' ISR-törzsidő-statisztika K5
be bármely más bájt echo K2
ki lab-m19 boot\r\n indulás K1
ki tick\r\n 100 tickenként (1 s) K6
ki status: ticks=<n> overrun=<m> raw=<r>\r\n az S válasza K3
ki reset ok base=<b>\r\n az R válasza K4

Ez az interfész-szerződés az elfogadási teszt alapja: minden kimenet determinisztikusan visszavezethető egy bemenetre vagy a periódusra.

20.1.4 2. Megszakítás-logika vázlata

Két ISR és a fő program osztozik az állapoton. A tervezési elv az, hogy minden megosztott változót pontosan egy kontextus írjon; így a megosztott állapoton nincs read-modify-write verseny, és a kritikus szakasz csak a koherens pillanatképhez kell.

/* lab-m19 közös állapota (a tényleges definíció: lab-m19-isr.c) */
extern ring_t rx_ring;               /* head és overrun: csak az UART-ISR; tail: csak a main */
extern volatile uint32_t tick_count; /* csak a timer-ISR írja                            */
/* a main saját változói: tick_base, overrun_base (az 'R' nullpontja), seen (feldolgozott
 * tick) */

ISR-mátrix:

ISR Kiváltó Prioritás (nyers IPR-bájt) Művelet Ír Olvas
TIMER0_Handler (IRQ8) Timer0 nullátmenet, 10 ms 0x40 (magasabb) nyugtázás, tick_count++ tick_count –
UART0_Handler (IRQ0) RX: bájt érkezett 0x60 nyugtázás, DATA olvasása, ring_push rx_ring.head, rx_ring.buf, rx_ring.overrun rx_ring.tail

Az ARM Cortex-M NVIC-jében kisebb szám = magasabb prioritás; a fenti értékek nyers prioritásbájtok, amelyek LAB_NVIC_PRIO_BITS = 3 mellett a 2 és a 3, a QEMU 8.2 8 bites NVIC-jén a 64 és a 96 logikai prioritást adják; a sorrendjük mindkét esetben ugyanaz (kivételmodell). A ténylegesen megvalósított bitszámot az a069 visszaolvasásos próbája méri. A timer magasabb prioritású, mert ő az időbázis.

Számláló, jelző, lemaradás. A tick feldolgozásához nem egy „volt tick” jelző, hanem a számláló a megfelelő eszköz. A fő program a saját seen változóját hasonlítja a tick_count-hoz, és minden különbségre egy-egy ticket dolgoz fel. Így egy lassú fogyasztó sem veszít ticket, csak lemarad, és a lemaradás (tick_count − seen) mérhető. Egy egybites jelző ezzel szemben szándékosan összevon több eseményt; erre a „valami történt” jelzéshez van szükség, a tickek számlálásához nem (a079).

Kritikus szakaszok. Csak két helyen kell: a K3 státuszsor a két számlálót egyetlen koherens pillanatképben olvassa ki, a K4 nullpont-állítás pedig ugyanígy rögzíti őket. Mindkettő 3–4 utasítás, függvényhívás és kiírás nélkül. Az alvás előtti feltételvizsgálat (WFI) szintén kritikus szakaszban van (versenymentes alvás, a075).

20.1.5 3. Erőforrás-budget

Vektortábla. A 16 rendszerbejegyzés után az alapfeladat két külső IRQ-t használ (UART0 = IRQ0, TIMER0 = IRQ8). A tábla a kanonikus lab-startup.s bővítése, tehát 16 + 9 = 25 szó (100 bájt), a 0x00000000-tól, a kanonikus linker script szerint (Linker script alapjai).

Verem-mélység. A verem a _estack szimbólumtól lefelé nő. A timer (magasabb prioritás) megszakíthatja a futó UART-ISR-t, ezért a legrosszabb esetben két hardveres keret van a veremben. Egy keret 8 szó = 32 bájt, igazítási szóval 36 bájt, plusz az ISR saját mentései. Becslés (levezetett, nem mért): a main legmélyebb hívási lánca (status_line → uart_put_u32 → uart_putc) kb. 64 bájt, plusz 2 × (36 + 16) bájt, ez kb. 170 bájt. A kanonikus linker script 4 KiB veremtartalékot (_Min_Stack_Size) követel meg ASSERT-tel. A tartalék tervezési döntés; hogy elég-e, azt a mért veremcsúcs dönti el (a081).

SRAM és flash. A .bss a 64 bájtos RX-puffert, a mintatömböt (64 × 4 bájt) és néhány számlálót tartalmaz. A pontos értéket az arm-none-eabi-size adja, ez kerül a jegyzőkönyvbe.

20.1.6 4. Mérési és validációs terv

A mérési terv minden eleme egy követelményhez és egy automatizált ellenőrzéshez kötődik (a080):

Réteg Mit ellenőriz Eszköz Futtatás
egységteszt (U1–U6) a ring buffer helyessége: alapeset és sorrend, üres puffer, tele + veszteségpolitika, körbefordulás, N−1 elem és az N. elemre előírt overflow, lassú fogyasztó lab-m19-ring-test.c, hoston (gcc), hardver nélkül make ringtest
rendszerteszt (K1–K6, F2) a teljes firmware a soros vonalon: boot, echo, kapacitáson belüli burst, S, R és ismételt R, M, tick lab-m19-systest.py: host-oldali soros bemenet (stdin) és kimenet (stdout) make systest
ISR-törzsidő (K5) a UART-ISR törzsének ciklusszáma DWT CYCCNT, mintavétel az ISR-ben, kiértékelés a fő programban QEMU 8.2.2-n SKIP; hardveren mérés
hardveres kiterjesztés (H1–H3) GPIO-esemény hardveres próba QEMU-n SKIP

A teszt a megfigyelt viselkedést ellenőrzi, nem jósol meg előre számszerű eredményt. Az F2 veszteségmentesség csak a kapacitáson belüli bemenetre vonatkozik (legfeljebb 63 bájt egyszerre). A tele puffer viselkedését (F3) az egységteszt vizsgálja determinisztikusan, mert egy soros vonalon ezt nem lehet megbízhatóan kikényszeríteni. A DWT-kimenet a QEMU-alapúton SKIP; a funkcionális eredményt ettől függetlenül értékeljük.

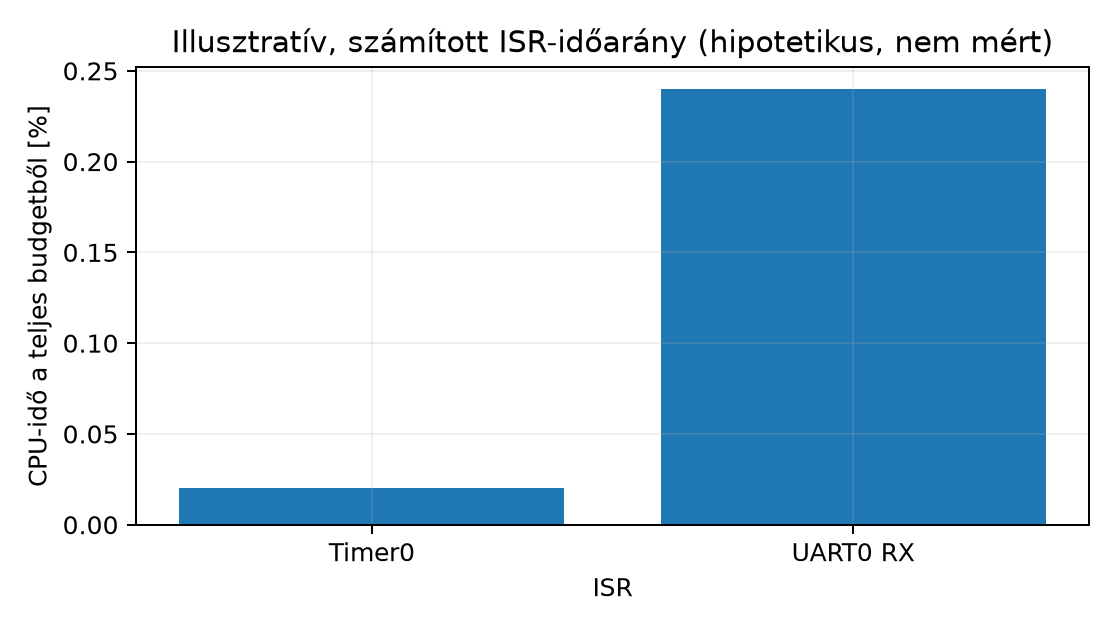

Az alábbi ábra a két ISR hipotetikus, számított CPU-időarányát mutatja az a077 költségmodellje alapján (a timer 100 Hz-en, az UART legfeljebb 1000 bájt/s mellett):

Illusztratív, számított ISR-időarány (hipotetikus, nem mért) - Hipotetikus, egyszerű költségmodellből levezetett arány (belépés + törzs + kilépés, 25 MHz, Timer0: 100/s × ~50 ciklus, UART RX: 1000/s × ~60 ciklus); QEMU-emulációban mért érték nem adható meg hardverhűen.

20.1.7 Kidolgozott példa: a specifikáció vázlata kódban

Munkakönyvtár: ~/arm-labor/cm/zaro2/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le). Ez a II. záróprojekt közös könyvtára: mind a négy alfejezete (a078–a081) itt dolgozik, és egymás fájljaira épít.

mkdir -p ~/arm-labor/cm/zaro2
cd ~/arm-labor/cm/zaro2

A specifikáció legfontosabb kódbeli eleme a ring buffer szerződése: ez a fájl változatlanul kerül a megvalósításba (a079), és hardver nélkül, hoston is tesztelhető (a080). A periféria-struktúrák (lab-m19-drivers.h) és az ISR-ek a megvalósítás részei.

/* lab-m19-ring.h — SPSC ring buffer, hardverfüggetlen (hoston is tesztelhető).
 * Szerződés: egyetlen termelő hívja a ring_push-t (az ISR), egyetlen fogyasztó a
 * ring_pop-ot (a fő program). A head-et csak a termelő, a tail-t csak a fogyasztó
 * írja. Kapacitás: RING_CAP - 1 bájt. Tele puffernél a ring_push az ÚJ bájtot
 * eldobja, és az overrun számlálót növeli (veszteségpolitika). */
#ifndef LAB_M19_RING_H
#define LAB_M19_RING_H
#include <stdint.h>

#define RING_CAP 64u                     /* 2 hatványa; használható: 63 */

typedef struct {
    volatile uint8_t  buf[RING_CAP];
    volatile uint16_t head;              /* csak a termelő írja */
    volatile uint16_t tail;              /* csak a fogyasztó írja */
    volatile uint32_t overrun;           /* csak a termelő írja */
} ring_t;

int ring_push(ring_t *r, uint8_t b);     /* 1: betéve, 0: tele, eldobva */
int ring_pop(ring_t *r, uint8_t *out);   /* 1: kivéve, 0: üres */
int ring_empty(const ring_t *r);

#endif

A timer periódusa az a077 képletével: Ttick=(RELOAD+1)/frefT_{\text{tick}} = (\text{RELOAD}+1)/f_{\text{ref}}. fref=25MHzf_{\text{ref}} = 25\,\text{MHz} mellett 10 ms-hoz RELOAD+1=250000\text{RELOAD}+1 = 250\,000, azaz RELOAD=249999\text{RELOAD} = 249\,999. A referencia-frekvencia QEMU-n és hardveren is ellenőrizendő laborparaméter.

20.1.8 Várható kimenet és ellenőrzési feltétel

Az elfogadás feltétele, hogy make test mindkét része PASS legyen. A K5 sor a QEMU-alapúton SKIP, mert a DWT CYCCNT ott nem halad. Hardveren ugyanez a sor mért ciklusszámokat ad. A rendszerteszt kimenetének alakja (a080, ott a ténylegesen futtatott változat is szerepel):

PASS  K1 boot
PASS  K2 echo pontosan "ab"
PASS  F2 burst 50 heterogén bájt: pontos sorrend és hossz
PASS  K3 status formátum, overrun=0  [status: ticks=4 overrun=0 raw=4]
PASS  K6 periodikus tick sor (2 db)
PASS  K6 két tick sor alatt a számláló legalább 100-zal nőtt  [4 -> 200]
PASS  K4 reset: ticks = raw - bázis, monoton  [bázis 200, utána 0/200, később 0/200]
PASS  K4 ismételt reset: ugyanígy  [bázis 300, utána 0/300, később 0/300]
SKIP  T1 tickfrekvencia  [nem valós idejű futtató (--no-timing)]
SKIP  K5a ISR-törzsidő formátum  [SKIP (DWT CYCCNT nem halad)]
SKIP  K5b ISR-törzsidő platformsáv (P1)  [SKIP (DWT CYCCNT nem halad)]
SYSTEST: PASS

A hardveres kiterjesztés (H1–H3) eredményei külön jegyzőkönyvbe kerülnek; QEMU-n ezek SKIP-ek, nem sikerek.

20.1.9 Tipikus hibák és ellenpróbák

20.1.10 Feladatok

1. (magyarázó) Periféria-kombináció érvelése. Hasonlítsa össze a fenti három kombinációt (GPIO+timer, UART+timer, GPIO+UART+timer) abból a szempontból, hány külön megszakítás-forrást és hány megosztott állapotváltozót hoz létre mindegyik, és melyik teljesíthető a QEMU-alapúton. Indokolja, miért a UART+timer az alapfeladat, és miért kap a GPIO külön hardveres szerződést.

2. (implementációs) Mérési terv kiegészítése. Egészítse ki a K5 mérést egy levezetett felső korlát-számítással: feltételezve egy 12 ciklusos kivétel-belépést (a Cortex-M3 ideális körülményekre vonatkozó adata) és egy 20 utasításos ISR-t (átlag 1,5 ciklus/utasítás), mennyi a várható idő az esemény és az ISR vége között fcpu=25MHzf_{\text{cpu}} = 25\,\text{MHz}-en? Sorolja fel, mely értékek levezetettek és melyek mérendők, és mi a különbség e mennyiség és a K5 által mért ISR-törzsidő között.

3. (hibakeresési/mérési) Terheléses teszt. Tervezzen olyan reprodukálható teszt-szekvenciát, amely folyamatos UART-RX karaktereket küld, miközben 'R' és 'S' parancsokat is ad (QEMU-alapút). Írja le, mit ellenőrizne a kapacitáson belüli és mit a kapacitást meghaladó burst esetén, és melyik követelményhez (F2, F3, K4) köti az egyes ellenőrzéseket.

20.1.11 Megoldások

1. megoldás. A GPIO+timer eset két ISR-t és egy megosztott számlálót ad, de QEMU-n nem futtatható, mert a GPIO ott nincs implementálva. A UART+timer eset két ISR-t (periódus és stream) és több megosztott változót ad (tick_count, a ring buffer head/tail/overrun mezői), és mindkét periféria implementált a QEMU-n. Ezért ez a legkisebb rendszer, amelyben valódi megosztott állapot van, és amely automatizáltan tesztelhető. A GPIO+UART+timer egy harmadik, eseményalapú forrást ad, de a GPIO-része csak hardveren igazolható. Ezért kap külön szerződést (H1–H3), és nem lehet az alapfeladat feltétele.

2. megoldás. Levezetés: kivétel-belépés 12 ciklus + ISR 20 utasítás × 1,5 ciklus/utasítás = 30 ciklus, összesen 42 ciklus az eseménytől az ISR utolsó utasításáig. fcpu=25MHzf_{\text{cpu}} = 25\,\text{MHz} mellett a ciklusidő 40ns40\,\text{ns}, tehát 42×40ns=1680ns≈1,7μs42 \times 40\,\text{ns} = 1680\,\text{ns} \approx 1{,}7\,\mu\text{s}. Levezetett: a 12, a 30 és az 1,7 µs. Mérendő: a tényleges ISR-törzs ciklusszáma és a referencia-frekvencia. A K5 az ISR első és utolsó utasítása között mér, tehát a belépés 12 ciklusát és a fordító prológusának egy részét nem tartalmazza. Az eseménytől számított időhöz eseményoldali időbélyeg kellene (a080).

3. megoldás. (a) Kapacitáson belüli burstök (legfeljebb 63 bájt, a fogyasztó közben ürít): minden bájt visszaíródik, sorrendben, és a K3 overrun=0. Ez az F2. (b) A kapacitást meghaladó, a fogyasztónál gyorsabb bemenet a soros vonalon nem kényszeríthető ki megbízhatóan, mert a QEMU a vendég olvasási ütemében adagolja a bájtokat. Ezért az F3-at (az új bájt elveszik, overrun nő) a hoston futó egységteszt (U3) ellenőrzi. (c) R küldése burst közben: a következő S tickszáma kisebb, mint a tickfrekvencia (K4), és az overrun a nullpont óta számol. A teszt nem ír elő előre számszerű overrun-értéket; csak azt, ami a szerződésből következik.

20.1.12 Rövid összefoglaló

A lab-m19 specifikációja egyetlen, QEMU-n teljesíthető alapfeladatot rögzít: Timer0 10 ms-os időbázissal, UART0 megszakítás-vezérelt vétellel, echo-val és az S/R/M parancsokkal. Minden követelmény (K1–K6, F2, F3) egy kódrészhez és egy automatizált teszthez kötődik. A GPIO-eseménybemenet külön hardveres szerződés (H1–H3); QEMU-n SKIP. A megosztott állapotot minden változónál egyetlen kontextus írja, a kritikus szakasz csak a koherens pillanatképhez kell, a tickeket számláló, nem jelző viszi át.

Továbbhasznált definíciók: - firmware-projektspecifikáció: a periféria-, interfész-, ISR-, erőforrás- és mérési szerződés együttese; nem implementáció. - interfész-szerződés: a külső bemenetek (parancsok) és kimenetek (üzenetek, időzítések) determinisztikus leírása. - ISR-mátrix: minden megszakítás forrása, prioritása, művelete és a hozzá tartozó megosztott állapot együtt.

20.1.13 Források és ellenőrzési hiányok

Az alábbiak dokumentációs kiindulópontok (forrásállapot: nem megnyitott, lásd az Olvasói útmutató jelöléseit):

QEMU-korlát: a 8.2.2-es mps2-an385 modellben az UART0 0x40004000, Timer0 0x40000000 címen működik; a 0x40010000 GPIO-terület nincs implementálva, a DWT CYCCNT pedig nem halad. A GPIO-s eseményvizsgálatot és a ciklusidőmérést itt ki kell hagyni (SKIP); ezeket implementált perifériával és működő számlálóval rendelkező hardveren kell elvégezni. A specifikáció ezért a QEMU-alapútra UART + timer kombinációt ír elő, és a GPIO-t külön kiterjesztésként kezeli.

Nyitott ellenőrzési igények: - A fenti címek az AN385 kiosztását követik; más géptípusra a perifériacímeket, az IRQ-számokat és az implementált perifériákat újra ellenőrizni kell. - A timer referencia-frekvenciája (f_ref) QEMU-emulációban eltérhet a fizikai MPS2+AN385 dokumentált értékétől; a RELOAD kiszámítása előtt ellenőrizendő. - A DWT->CYCCNT QEMU-beli támogatása és pontossága nem ellenőrzött ebben a munkafolyamatban; a ciklusszám-alapú méréseket relatívként kell jelölni. - Az NVIC prioritásregiszterek által implementált bitek száma a QEMU-modellben és a fizikai Cortex-M3 magon eltérhet; a prioritási értékek tényleges hatása méréssel igazolandó.
