11.3 Láncszabály és számítási gráf

11.3.1 Cél és konkrét helyzet

Egyetlen megfigyelési egységgel dolgozunk: az $(x=4,\; y=10)$ tanulóponttal. Az $x$ a bemeneti jellemző, a $y$ a megfigyelt célérték; mindkettő ebben a redukált tanulási példában dimenziótlan skalár float64. A modell legyen $\hat y = w x$, egyetlen becsülendő meredekséggel, a veszteség pedig az egyszerű négyzetes hiba:

$$L(w) = (wx - y)^2 = (4w - 10)^2.$$

A kérdés: mennyi a veszteség deriváltja a $w=1$ kezdőpontban, azaz $L'(1)$? Mielőtt a láncszabályt kimondjuk, adjon becslést. A parabola minimuma $w=10/4=2{,}5$; a $w=1$ pont ettől balra van, ezért a függvény ott csökkenő, tehát a derivált negatív. A pontos értéket a láncszabályból kapjuk meg, és számítási gráf gráfként is ellenőrizzük.

11.3.2 Fogalmi magyarázat: összetett függvény, láncszabály, helyi derivált

Az összetett függvény (composition) lényege, hogy egy függvény kimenete egy másik függvény bemenete lesz. A fenti veszteség három lépésre bontható:

$$u = wx = 4w, \qquad a = u - y = u - 10, \qquad L = a^2.$$

A $w$ szerinti teljes változási ráta a láncszabály (chain rule) szerint a lépésenkénti változási ráták szorzata:

$$\frac{dL}{dw} = \frac{dL}{da}\cdot\frac{\partial a}{\partial u}\cdot\frac{\partial u}{\partial w}.$$

A $d$ jelölés az egyváltozós külső függvényre utal, a $\partial$ pedig arra, hogy a csomópontnak több bemenete is van, és a többit rögzítettnek tekintjük. A helyi derivált (local derivative) mindig csak egyetlen csomópont közvetlen bemeneteire vonatkozik; a csomópontnak nem kell tudnia, mi van a gráf többi részén. A három helyi derivált:

$$\frac{dL}{da} = 2a, \qquad \frac{\partial a}{\partial u} = 1, \qquad \frac{\partial u}{\partial w} = x.$$

A láncszabály így:

$$L'(w) = 2a \cdot 1 \cdot x = 2(wx-y)x = 2(4w-10)\cdot 4.$$

A forward pass (előremenő fázis) a bemenettől a kimenetig kiszámítja és eltárolja az összes köztes értéket. A $w=1$ pontban:

forward pass:
  u = 4 * 1 = 4
  a = 4 - 10 = -6
  L = (-6) * (-6) = 36

A backward pass előkép (visszamenő fázis) a kimenettől indul. Vezessük be a $\bar v$ jelölést a $v$ csomópont szerinti kimeneti gradiensre: $\bar v = \partial L/\partial v$. A legfelső csomópontra $\bar L = \partial L/\partial L = 1$. Utána minden élen visszafelé megszorozzuk a fentről érkező gradienst az élhez tartozó helyi deriválttal:

backward pass:
  bar_L = 1
  bar_a = bar_L * (2a)   = 1 * (2 * -6) = -12
  bar_u = bar_a * 1       = -12
  bar_y = bar_a * (-1)    = 12
  bar_w = bar_u * x       = -12 * 4 = -48

A $\bar w = -48$ az $L$ deriváltja a $w$ paraméter szerint. A $\bar y=12$ azt mutatja, hogy a megfigyelt cél növelése növelné a hibát; a $y$ nem paraméter, de a gráf teljes gradiense szempontjából ugyanúgy kiszámítható. A szorzat „tagonkénti” olvasata: a négyzetből jön a pillanatnyi hiba kétszerese, $2a=-12$; a kivonásból az $1$; a $wx$ szorzatból pedig a másik tényező, $x=4$. Ezért a végső gradiens $2(wx-y)x$, vagyis a hiba kétszeresének és a bemenetnek a szorzata.

11.3.3 Teljes minimális munkapélda

A példa a tanulási lab környezetben futtatható; a lab/pyproject.toml alap numerikus csomagjain kívül más függőséget nem igényel. A kódot a Jupyter-környezet cellájában, vagy egy chain_rule_demo.py fájlba mentve a uv run python chain_rule_demo.py paranccsal indíthatjuk a lab projektgyökérből. A kód és a levezetés alább szemléltető, nem állítjuk, hogy a szöveget író modell ténylegesen futtatta; a kézi számpélda a levezetés ellenőrzése.

import numpy as np

x = 4.0
y = 10.0
w0 = 1.0

def forward(w):
    """Előremenő fázis: köztes értékek és veszteség."""
    u = w * x          # szorzat
    a = u - y          # eltérés
    L = a * a          # négyzetes hiba
    return u, a, L

u, a, L = forward(w0)

# Backward pass: minden lépésben egy helyi derivált.
bar_L = 1.0
bar_a = bar_L * (2.0 * a)   # dL/da
bar_u = bar_a * 1.0         # da/du
bar_y = bar_a * (-1.0)      # da/dy
bar_w = bar_u * x           # du/dw
bar_x = bar_u * w0          # du/dx

# Numerikus kontroll központi differenciával.
h = 1e-6
_, _, Lp = forward(w0 + h)
_, _, Lm = forward(w0 - h)
numeric_grad = (Lp - Lm) / (2.0 * h)

print("forward: u, a, L =", u, a, L)
print("bar_w =", bar_w)
print("bar_x, bar_y =", bar_x, bar_y)
print("numeric grad:", numeric_grad)
print("ellenorzes tolerancian belul:",
      np.allclose(bar_w, numeric_grad, atol=1e-8))

A futás szemléltető elvárt kimenete:

forward: u, a, L = 4.0 -6.0 36.0
bar_w = -48.0
bar_x, bar_y = -12.0 12.0
numeric grad: -48.0
ellenorzes tolerancian belul: True

A $L(w)=(4w-10)^2$ másodfokú függvény, ezért a központi differencia elméletileg pontosan $-48$-at ad; lebegőpontos kerekítés miatt ettől $10^{-8}$ nagyságrendben eltérhet, amire a np.allclose toleranciája van beállítva.

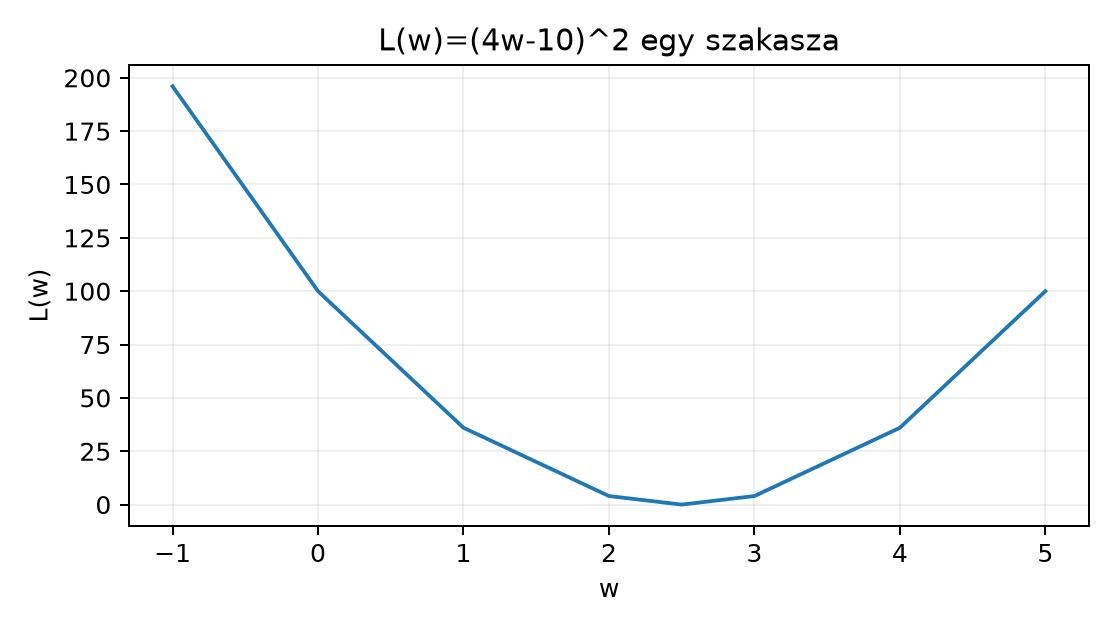

A görbét egy chart-blokkban is szemléltethetjük:

A pontok a megadott képletből származnak; a $w=1$ pontban az érintő egyenes $L = 36 - 48(w-1)$, tehát a negatív meredekség látható a csökkenő szakaszon.

11.3.4 Eredmény értelmezése

A láncszabályos gradiens $\bar w = 2a \cdot 1 \cdot x = 2(-6)\cdot 4 = -48$. Az egyszerűsített analitikus formula ugyanezt adja: $2(wx-y)x = 2(4-10)\cdot 4 = -48$. A negatív előjel jelentése: $w$ kis növelése csökkenti a veszteséget, mert a predikció $4$-ről közelít a $10$-es cél felé. A $w=2{,}5$ pontban a hiba $a=0$, ezért a gradiens is nulla lesz; ettől balra negatív, jobbra pozitív.

A gráf invariant ellenőrzése: a backward passban a $\bar a = \bar u$ azért igaz, mert $a = u-y$ és $y$ konstans, tehát a $u$ változása ugyanakkora változást okoz az $a$-ban. A $\bar w = \bar u \cdot x$ azért, mert a $\hat y = wx$ predikció w-szerinti helyi deriváltja a másik tényező, $x$. A $\bar y = -\bar a$ pedig a kivonásból adódik. Minden mennyiség skalár, dtype float64; vektoros változatban a $\mathbf x$ jellemzővektor jelenne meg a gradiens helyén, de a lánclogika ugyanez marad.

A számítási gráf láncszabálya lokális deriváltakat szoroz és összegez. A gradiensellenőrzéshez használjunk középpontos véges differenciát több paraméterponton; egyetlen ponton kapott egyezés nem garantálja, hogy az implementáció általánosan helyes.

11.3.5 Feladatok

Az 1–4. feladatot önállóan oldja meg; a megoldások utána, indoklással jönnek.

1. Értelmezés. Tekintse az $L(w)=(3w-7)^2$ veszteséget a $w=1$ pontban. Bontsa fel $u=3w$, $e=u-7$, $L=e^2$ lépésekre, végezze el a forward és backward passzt, és adja meg $\bar w$-t. Indokolja a derivált előjelét: miért negatív?

2. Megvalósítás. Írjon grad_linear_squared(x, y, w) függvényt, amely a forward pass és a helyi deriváltak alapján visszaadja a (u, a, L, bar_w) értékeket a $u=wx$, $a=u-y$, $L=a^2$ gráfra. Tesztelje $(x,y,w)=(2,5,1)$ bemenettel; az elvárt gradiens $-12$.

3. Hibakeresés. Egy kolléga a fenti gráfban ezt írta: bar_w = bar_a * 1.0, tehát elhagyta az * x szorzót. Az $(x,y,w)=(4,10,1)$ esetre milyen értéket ad a programja, és miért hibás? Hogyan dönthető el a hiba numerikus kontrollal?

4. Megváltozott feltétel. A modell bővül intercepttel: $\hat y = wx + b$, a veszteség $L=(\hat y-y)^2$. Adja meg a számítási gráfot, és a láncszabállyal számítsa ki mindkét parciális deriváltat, $\bar w$-t és $\bar b$-t, az $(x,y,w,b)=(3,2,1,1)$ pontban.

11.3.6 Megoldások és indoklás

1. megoldás. Forward: $u=3\cdot 1=3$, $e=3-7=-4$, $L=16$. Backward: $\bar L=1$, $\bar e=\bar L\cdot 2e=-8$; $\bar u=\bar e\cdot 1=-8$; $\bar w=\bar u\cdot 3=-24$. A negatív előjel azt mutatja, hogy $w$ növelése növeli a predikciót, ezáltal a $-4$ hibát nullához közelíti, tehát a veszteség csökken. Ellenőrzés a zárt formulával: $2(3w-7)\cdot 3$ a $w=1$ helyen $2(-4)\cdot 3=-24$.

2. megoldás. A függvény a példa forward és backward lépéseit rögzíti:

def grad_linear_squared(x, y, w):
    u = w * x
    a = u - y
    L = a * a
    bar_L = 1.0
    bar_a = bar_L * (2.0 * a)
    bar_u = bar_a * 1.0
    bar_w = bar_u * x
    return u, a, L, bar_w

u, a, L, bar_w = grad_linear_squared(2.0, 5.0, 1.0)
print(u, a, L, bar_w)   # szemlelteto elvart: 2.0 -3.0 9.0 -12.0

Az ellenőrző invariant: bar_w == 2*(w*x - y)*x. A $(2,5,1)$ bemenetre $2(2-5)\cdot 2 = -12$. A numerikus differenciával való összehasonlítás ismét $10^{-8}$ tolerancián belül marad.

3. megoldás. A kolléga a bar_a * 1.0 értéket, azaz $-12$-t kap, mert a $\bar a$-ból csak a $u$-ba haladt, de a $u=wx$ szorzat $w$-szerinti helyi deriváltját, $x=4$-et, elfelejtette. Ez a szorzat-tag elvesztése; a helyes érték $2(wx-y)x=2(-6)\cdot 4=-48$. Numerikus kontroll: a forward pass mindkét w-értéken fut, a központi differencia $-48$-at közelít; a $-12$ négyszeres eltérése azonnal jelzi a hiányzó tényezőt.

4. megoldás. Gráf: $u=wx$, $p=u+b$, $e=p-y$, $L=e^2$. Forward: $u=3$, $p=4$, $e=2$, $L=4$. Backward: $\bar L=1$; $\bar e=2e=4$; $\bar p=\bar e=4$; $\bar y=-\bar e=-4$; $\bar b=\bar p\cdot 1=4$; $\bar u=\bar p\cdot 1=4$; $\bar w=\bar u\cdot x=12$; $\bar x=\bar u\cdot w=4$. A paraméterek gradiense tehát $(\bar w,\bar b)=(12,4)$. Zárt képlet: $2(wx+b-y)x=12$ és $2(wx+b-y)=4$; a kettő egyezik. A $b$ növelése túlbecslést okoz, ezért a veszteség nő, amit a pozitív $\bar b$ mutat.

11.3.7 Gyakori tévedés, visszautalás, önellenőrzés

Tévedés: az automatikus differenciálás (autodiff) nem véges differencia, és nem ígéri, hogy a derivált minden pontban létezik. A véges differencia $(L(w+h)-L(w-h))/(2h)$ egy numerikus közelítés; csonkolási hibája van, és a lépésköz túl kicsire választásával a lebegőpontos kerekítés felerősödik. A láncszabályos gráf ezzel szemben analitikus szabályokat alkalmaz, ezért a négyzetes példán a képlet pontosan adja a gradiens szerkezetét. Ellenpélda a második félmondatra: $f(w)=|w|$ a $0$-ban nem differenciálható. A gráf ott nem tud egyértelmű helyi deriváltat adni; a bal oldali meredekség $-1$, a jobb oldali $+1$. Egy autodiff implementáció vagy hibát jelez, vagy valamelyik féloldali értéket választja konvencióként, de ez már nem a derivált.

Visszautalás. A Parciális derivált és gradiens alfejezetben a gradiens a parciális deriváltak vektoraként jelent meg; most ennek egyetlen lánc menti elemi összetevőjét építettük fel. A Vetítés és legkisebb négyzetek legkisebb négyzetes normálegyenlet gradiense $\mathbf X^T(\mathbf X\mathbf w-\mathbf y)$; ennek egyetlen mintára eső darabja a most levezetett $2x(wx-y)$ alak. A CTE, window és előzményből számolt feature CTE-láncához hasonlóan itt is számítási gráfról van szó: a forward fázisból származó köztes értékek nélkül a backward fázis nem végezhető el, ahogyan a CTE-lépések sorrendje is meghatározza a lekérdezést.

Önellenőrzés. Nézze végig, hogy a backward pass miért $\bar L=1$-gyel indul; miért szorozzuk az egyes lépésekben a helyi deriváltat a fentről kapott gradienssel; hol használtuk a forward passban elmentett $a$ értéket; és mi történne, ha egy köztes csomópontnak több kimenő éle lenne — a gradiensek akkor összegződnének a bejövő éleken. Ha ezekre tud válaszolni, a láncszabály gráfját érti.

11.3.8 Rövid összefoglaló

A láncszabály az összetett függvény változási rátáit lépésenkénti helyi deriváltak szorzatává alakítja. A számítási gráfban a forward pass eltárolja a köztes értékeket, a backward pass pedig a kimeneti $\bar L=1$ gradiensből visszafelé szorozva adja a paraméterek szerinti gradienst. A lineáris predikció négyzetes hibájára $L=(wx-y)^2$ esetén $dL/dw=2(wx-y)x$; a $w=1,\ x=4,\ y=10$ pontban ez $-48$, és a numerikus kontroll tolerancián belül egyezik. Az autodiff ezt a mechanizmust gépesíti, de nem véges differencia, és csak differenciálható pontokban érvényes. A következő alfejezetben ezt a gradienst optimalizáló lépéssé alakítjuk.
