6.4 Hívás és visszatérés: BL/RET bevezető mintája

6.4.1 Miért kell külön utasítás a híváshoz?

Az előző alfejezetben egy ciklus vezérlését elágazásokkal szerveztük meg. Most képzeljük el, hogy ugyanazt a rövid számítást több helyről szeretnénk elvégezni. A kód másolása helyett külön függvényt készítünk, amely a számítás után mindig az aktuális hívási hely után folytatja a végrehajtást.

Ehhez a célcím önmagában nem elég: a folytatás helyét is meg kell őrizni. Az A64 ISA-ban, AArch64 környezetben ezt a legegyszerűbb esetben a BL és a RET utasításpár biztosítja.

Ebben az alfejezetben kizárólag A64-kód szerepel, ARMv8-A alapprofillal, little-endian céllal. Nem építünk veremkeretet, és nem mentünk regisztert a memóriába. Olyan függvényt írunk, amely nem hív további függvényt, és csak az eredményregisztert módosítja.

Az előfeltétel az A64 ciklusszervezés és a korábban használt Linux syscall-konvenció ismerete.

6.4.2 A hívás és a visszatérés állapotváltozása

A visszatérési cím (return address) a hívás után végrehajtandó utasítás címe. A kapcsolóregiszter (link register, LR) A64-en az X30 regiszter szokásos szerepneve.

A64 utasítás	Vezérlési hatás	Az A64 `X30` változása
`B címke`	Ugrás a célhoz	Nem változik
`BL címke`	Ugrás a célhoz, a folytatás megjegyzésével	A hívást követő utasítás címét kapja
`RET`	Ugrás az `X30` által megadott címre	Nem változik

Az A64 RET operandus nélküli alakja a RET X30 rövid írásmódja. Az utasításnak van más általános célú címregisztert megadó alakja is, de itt mindig az alapértelmezett X30-at használjuk.

Fontos különbség a magas szintű elképzeléshez képest:

Az A64 BL nem készít automatikusan veremkeretet, és nem helyez visszatérési címet a veremre. Az A64 RET sem olvas automatikusan címet a veremből.

Mindkét utasítás vezérlésátadást végez. A függvényparaméterek elhelyezése, a regiszterek megőrzése és a verem kezelése külön szoftveres szerződés feladata.

6.4.2.1 A visszatérési cím levezetése

Legyen $P$ az A64 BL utasítás címe, bájtban értelmezve. Az A64 utasítások hossza 4 bájt, ezért a közvetlenül következő utasítás címe:

$L=P+4.$

A hívás egyszerű, kivételmentes végrehajtásának hatása:

az A64 X30 megkapja $L$ értékét;
a végrehajtás a hívás célcímén folytatódik;
a meghívott kód végén az A64 RET visszaugrik $L$ -re.

Az A64 BL közvetlen célját előjeles, 26 bites, 4 bájttal skálázott relatív eltolás kódolja. A hívó utasításhoz képesti tartomány:

$-2^{27}\leq \Delta\leq 2^{27}-4 \qquad \text{bájtban, 4 bájtos lépésekben}.$

Ez körülbelül ±128 MiB. A példákban a cél közeli, ugyanabban a kódszekcióban található címke. A nagy távolságú hívások linkeroldali megoldása nem része ennek a bevezetőnek.

6.4.3 Levélfüggvény: mikor elég egyetlen visszatérési cím?

A levélfüggvény (leaf function) nem hív másik függvényt. Emiatt a saját végrehajtása során nincs olyan beágyazott A64 BL, amely felülírná az érkezéskor kapott X30 értékét.

Ez azonban nem jelenti azt, hogy minden levélfüggvény mentés nélkül megírható:

az A64 X30-at maga a függvény is felülírhatná;
megőrzendő regiszterek használata mentést igényelhet;
lokális adatokhoz veremterületre lehet szükség.

A mi levélfüggvényünknek nincs mentési kényszere, mert csak az A64 W0 eredményregisztert módosítja, és az X30-at érintetlenül hagyja.

A teljes hívási konvenció (calling convention) helyett most az AAPCS64 egy szűk részét használjuk: egy 32 bites egész argumentum az A64 W0-ban érkezik, és a 32 bites eredmény ugyanott távozik. Az AAPCS64 regiszterszerződés később pontosan meghatározza a további kötelezettségeket.

6.4.4 Kidolgozott példa: egy 32 bites érték átalakítása

Munkakönyvtár: ~/arm-labor/a64/a021/ — az alfejezet minden laborfájlja ide kerül, és minden parancs innen futtatandó (a könyvtárrendet a Labor-alapkörnyezet alfejezet írja le).

mkdir -p ~/arm-labor/a64/a021
cd ~/arm-labor/a64/a021

A számítás C-ben a uint32_t típusú bemenetre értelmezett 2u * n + 1u kifejezésnek felel meg. Az eredményt modulo $2^{32}$ értelmezzük, tehát előjel nélküli, 32 bites aritmetikát használunk.

Mentsük a következő teljes programot lab-call.s néven:

// A64 ISA / AArch64, ARMv8-A, little-endian.
// A direktívák GNU as / AArch64 ELF kontextusúak.

.section .text
.p2align 2
.global _start
.global lab_after_call
.global lab_transform

.type _start, %function
_start:
    mov     w0, #21
    bl      lab_transform

lab_after_call:
    mov     x8, #93
    svc     #0
.size _start, . - _start

.type lab_transform, %function
lab_transform:
    add     w0, w0, w0
    add     w0, w0, #1
    ret
.size lab_transform, . - lab_transform

.section .note.GNU-stack,"",%progbits

Az A64 W0 az X0 alsó 32 bites nézete. A W0 írása az X0 felső 32 bitjét nullázza. A visszatérési címet viszont a teljes, 64 bites A64 X30 hordozza: nem a W30 nézetet használjuk címként.

A program A64 immediate-operandusai kódolhatók:

a két MOV kis pozitív konstansa egyetlen, 16 bites immediate-ot tartalmazó MOVZ megfelelő aliasalakjával előállítható, nulla eltolással;
az ADD immediate-változata 12 bites előjel nélküli értéket fogad, opcionális 12 bites balra tolással; itt az érték 1, az eltolás 0;
a SVC immediate-mezője 16 bites, itt 0.

A 93 az AArch64 Linux exit rendszerhívásának száma, nem az A64 ISA tulajdonsága. A Linux syscall-azonosító az A64 X8-ba kerül; nem a SVC immediate-mezőjébe.

6.4.4.1 Összeállítás, linkelés, futtatás

Cél: AArch64 Linux, QEMU user-mode, Ubuntu 24.04 x86_64 hoston, a könyv cross-eszközláncával.

# Target: qemu-user / AArch64 Linux, little-endian
aarch64-linux-gnu-as -march=armv8-a -EL -g \
    -o lab-call.o lab-call.s

aarch64-linux-gnu-ld -m aarch64elf -e _start \
    -o lab-call.elf lab-call.o

qemu-aarch64 ./lab-call.elf
lab_status=$?
printf 'Kilépési állapot: %s\n' "$lab_status"

Várt, levezetett eredmény: nincs szabványos kimenetre írás; a shell által megjelenített kilépési állapot 43. A 43 itt szándékosan számítási eredmény, nem laborhiba. A parancsokat ne olyan shellben futtassuk, amely nem nulla státusznál automatikusan megszakítja a parancssorozatot.

Végrehajtási pont	A64 `W0`, előjel nélküli érték	A64 `X30`
Közvetlenül a hívás előtt	21	A program nem támaszkodik rá
Belépés a `lab_transform` függvénybe	21	`lab_after_call` címe
Első A64 `ADD` után	42	Változatlan
Második A64 `ADD` után	43	Változatlan
A64 `RET` után	43	Változatlan

A _start nem szokásos függvényhívással kapta meg a vezérlést, ezért nem A64 RET utasítással fejezzük be. A folyamatból a Linux rendszerhívással lépünk ki.

6.4.4.2 Az állapot ellenőrzése GDB-vel

Először nézzük meg a tényleges utasításokat:

# Target: AArch64 ELF elemzése a hoston
aarch64-linux-gnu-objdump -d lab-call.elf

Keressük meg az A64 BL utáni utasítást és a lab_after_call szimbólumot: ugyanazt a folytatási pontot kell jelölniük.

A következő munkafolyamat a függvény belépésénél megáll, majd végrehajtja a két összeadást és a visszatérést:

# Target: qemu-user / AArch64 Linux; helyi GDB-kapcsolat
qemu-aarch64 -g 1234 ./lab-call.elf &
lab_qemu_pid=$!

gdb-multiarch -q -batch ./lab-call.elf \
    -ex 'target remote 127.0.0.1:1234' \
    -ex 'break lab_transform' \
    -ex 'continue' \
    -ex 'info registers x0 x30 pc' \
    -ex 'p/x (unsigned long)&lab_after_call' \
    -ex 'si' \
    -ex 'si' \
    -ex 'si' \
    -ex 'info registers x0 x30 pc' \
    -ex 'continue'

wait "$lab_qemu_pid"
lab_status=$?
printf 'QEMU kilépési állapot: %s\n' "$lab_status"

Várt ellenőrzések:

a belépésnél az A64 X0 értéke 0x15, azaz 21;
az A64 X30 megegyezik a lab_after_call címével;
három utasításlépés után az A64 programszámláló, amelyet a GDB pc néven mutat, a lab_after_call címén áll;
ekkor az A64 X0 értéke 0x2b, azaz 43.

A konkrét betöltési címeket nem rögzítjük: a szimbólumokhoz való viszonyt ellenőrizzük. A GDB kimenetének formázása verziónként eltérhet.

6.4.5 Mi romlik el beágyazott híváskor?

Egyetlen A64 X30 regiszter csak egy visszatérési címet tárol. Ha egy függvény újabb A64 BL utasítást hajt végre, a korábbi cím elvész, hacsak előtte nem őrizte meg.

A következő szándékosan hibás, teljes program legyen lab-nested-bad.s:

// A64 ISA / AArch64, ARMv8-A, little-endian.
// Szándékos vezérlésihiba-demonstráció.
// Direktívák: GNU as / AArch64 ELF.

.section .text
.p2align 2
.global _start
.global lab_outer
.global lab_bad_resume

_start:
    mov     w0, #21
    bl      lab_outer

lab_process_exit:
    mov     x8, #93
    svc     #0

lab_outer:
    bl      lab_inner
lab_bad_resume:
    ret

lab_inner:
    add     w0, w0, w0
    add     w0, w0, #1
    ret

.section .note.GNU-stack,"",%progbits

A hiba levezetése:

Lépés	A64 vezérlésátadás	A64 `X30` utána
1	`_start` meghívja `lab_outer`-t	`lab_process_exit` címe
2	`lab_outer` meghívja `lab_inner`-t	`lab_bad_resume` címe
3	`lab_inner` visszatér	Továbbra is `lab_bad_resume` címe
4	A `lab_bad_resume` alatti A64 `RET` végrehajtódik	Változatlan

A negyedik lépésben az A64 RET saját magára ugrik vissza. A program végtelen ciklusba kerül, miközben az A64 W0 már helyesen 43. Az aritmetikai eredmény helyessége tehát nem igazolja a vezérlés helyességét.

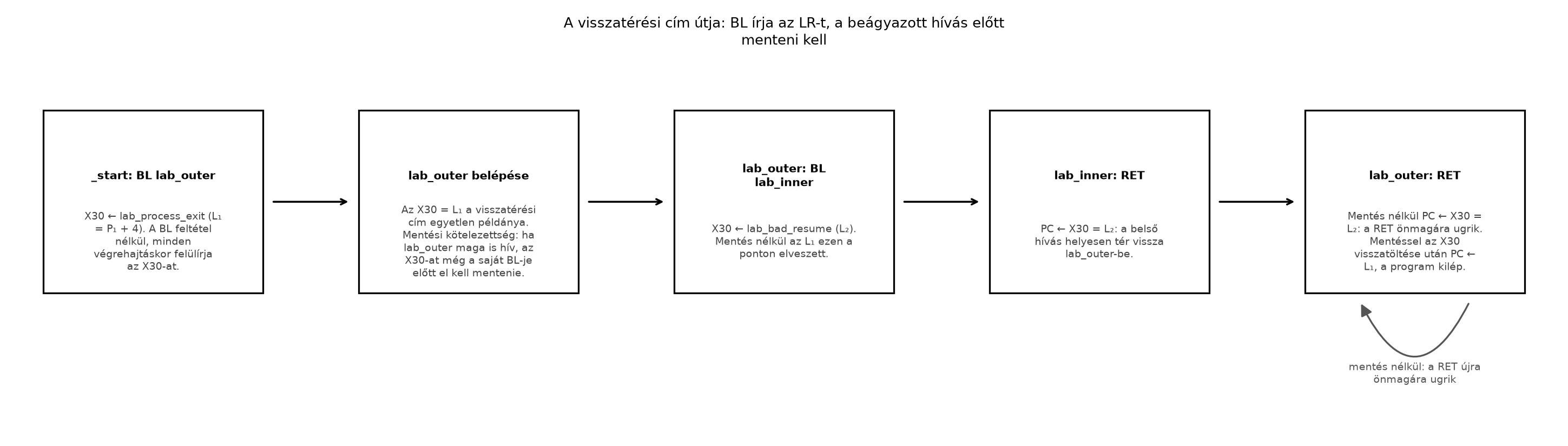

Az alábbi állapotábra egyetlen láncba köti a három tényt, amelyből a hiba következik: (1) a BL feltétel nélkül írja az X30-at, akkor is, ha abban még szükséges cím van; (2) a visszatérési címnek érkezéskor egyetlen példánya van, az X30; (3) ezért minden nem-levél függvénynek a saját BL-je előtt meg kell őriznie a kapott címet. Ez a harmadik pont a későbbi veremkezelés kiindulópontja: a mentés helyét és formáját (legkisebb alakjában STP X29, X30, [SP, #-16]! és LDP X29, X30, [SP], #16) a Prológus és epilógus alfejezet, a kötelezettség szerződéses alapját Az AAPCS64 regiszterszerződés adja.

A visszatérési cím útja: BL írja az LR-t, a beágyazott hívás előtt menteni kell - Az X30 (LR) állapota a lab-nested-bad.s futása során; a mentés megvalósítását a Prológus és epilógus alfejezet adja.

# Target: qemu-user / AArch64 Linux, little-endian
aarch64-linux-gnu-as -march=armv8-a -EL -g \
    -o lab-nested-bad.o lab-nested-bad.s

aarch64-linux-gnu-ld -m aarch64elf -e _start \
    -o lab-nested-bad.elf lab-nested-bad.o

timeout --foreground 1s qemu-aarch64 ./lab-nested-bad.elf
lab_status=$?
printf 'Timeout utáni állapot: %s\n' "$lab_status"

aarch64-linux-gnu-objdump -d lab-nested-bad.elf

Várt eredmény: a GNU timeout 124-es állapota. Az 1 másodperc működtetési korlát, nem teljesítménymérés. A timeout önmagában még nem bizonyítja a feltételezett hibát.

A gyökérok ellenőrzéséhez a korábbi GDB-munkafolyamatban használjuk ezt az ELF-fájlt, és a töréspont legyen lab_bad_resume. Az A64 pc és X30 ekkor azonos címet mutat. Egyetlen utasításlépés után is ugyanaz marad mindkettő. A hibás programot ne engedjük korlátlanul továbbfutni; a GDB kill parancsával szándékosan megszakítható.

6.4.6 Tipikus hibák és ellenpróbák

Tünet	Hipotézis	Adatgyűjtés és célzott ellenpróba
A függvény számol, de nem tér vissza helyesen	A hívás A64 `B`, nem `BL`	Disassembly; az `X30` vizsgálata a belépésnél; csak a hívó utasítást javítsuk
Beágyazott hívás után végtelen ciklus	A belső A64 `BL` felülírta az `X30`-at	GDB-ben hasonlítsuk össze az `X30`-at a külső és belső folytatási címekkel
A függvényből visszatér, de a folyamat végén hibázik	A `_start` A64 `RET` utasítással zárul	Ellenőrizzük a kilépési útvonalat; használjuk a Linux `exit` syscallt
A visszatérési cím váratlanul megváltozik	A kód az A64 `X30`-at vagy `W30`-at munkaregiszterként használta	Keressük meg a regiszter összes írását, majd különítsük el a számítást a vezérlési állapottól

Nem általános javítás az A64 X30 átmásolása egy tetszőleges másik regiszterbe. Tudnunk kellene, hogy a meghívott függvény azt megőrzi-e, illetve nekünk kell-e megőriznünk annak eredeti értékét.

A szabályos nem-levél függvény megoldásához a veremkeret, az AAPCS64 regiszterszerződés, valamint a prológus és epilógus együtt szükséges. Ezeket a könyv függvénykezelési fejezete tárgyalja; itt nem vezetünk be félkész mentési mintát.

6.4.7 Feladatok

(magyarázó, alapszint — cél: megértés-ellenőrzés) Egy A64 BL a $P$ címen áll, és a lab_transform függvényt hívja. Mi kerül az A64 X30-ba? Miért nem helyettesíthető általában a hívás A64 B utasítással? Jelenti-e a levélfüggvény fogalma, hogy soha nincs szükség regisztermentésre?
(implementációs, alapszint — cél: rutinépítés) Készíts lab-two-calls.s fájlt a helyes példából. A belépési pont egymás után kétszer hívja ugyanazt a levélfüggvényt, a második hívás bemenete az első eredménye legyen. A lab_after_call címkét a második hívás után helyezd el. Vezesd le és ellenőrizd a kilépési állapotot.
(hibakeresési, középszint — cél: rutinépítés) A hibás programban GDB-vel igazold az A64 pc és X30 egyenlőségét a beragadó visszatérésnél. Ezután készíts lab-nested-fixed.s változatot: a külső függvény saját maga végezze el a számítást, belső hívás nélkül. Egyetlen szerkezeti változtatást végezz: a beágyazott hívást váltsd ki a számítás törzsével. Ellenőrizd a befejeződést is.

6.4.8 Megoldások

1. megoldás — Segítség. Az A64 utasítások mind pontosan 4 bájt hosszúak — mi lesz a $P$ című BL UTÁNI utasítás pontos címe? A B utasítás táblázatát nézve: ír-e valaha X30-ba?

1. megoldás — Teljes megoldás. Az A64 X30 értéke $P+4$ , mert a hívó utasítás 4 bájtos. Az A64 B nem állítja be ezt a címet, ezért a későbbi RET nem kap megfelelő visszatérési információt. A levélfüggvény csak a további hívások hiányát jelenti; megőrzendő regiszter használata ettől még mentést igényelhet.

2. megoldás — Segítség. A második bl lab_transform ugyanazt a függvényt hívja, de már az ELSŐ hívás W0 kimenetével, mint új bemenettel — mit ad 2*(2*21+1)+1?

2. megoldás — Teljes megoldás. Az A64 hívó kód lényegi része:

// A64 ISA / AArch64: részlet a lab-two-calls.s fájlhoz.
_start:
    mov     w0, #21
    bl      lab_transform
    bl      lab_transform
lab_after_call:
    mov     x8, #93
    svc     #0

Az első eredmény 43, a második $2\cdot43+1=87$ . Az egymás utáni hívások nem beágyazottak: az első már visszatért, mielőtt a második elkezdődik.

# Target: qemu-user / AArch64 Linux
aarch64-linux-gnu-as -march=armv8-a -EL -g \
    -o lab-two-calls.o lab-two-calls.s
aarch64-linux-gnu-ld -m aarch64elf -e _start \
    -o lab-two-calls.elf lab-two-calls.o
qemu-aarch64 ./lab-two-calls.elf
lab_status=$?
printf 'Várt állapot 87, kapott: %s\n' "$lab_status"

3. megoldás — Segítség. A lab_outer-ben lévő bl lab_inner felülírja X30-at — mi marad a RET-nek, amikor lab_bad_resume-nál újra X30-ra hivatkozik?

3. megoldás — Teljes megoldás. A hibás változatban a belső hívás az A64 X30-at a lab_bad_resume címére állítja. A visszatérés ezt nem állítja helyre. A javított külső függvény:

// A64 ISA / AArch64: helyettesítő függvénytörzs.
lab_outer:
    add     w0, w0, w0
    add     w0, w0, #1
lab_bad_resume:
    ret

A megmaradó, már nem hívott belső függvény nem befolyásolja a működést. Ez a javítás levélfüggvénnyé alakítja a külső függvényt; nem oldja meg általánosan a beágyazott hívások mentését.

# Target: qemu-user / AArch64 Linux
aarch64-linux-gnu-as -march=armv8-a -EL -g \
    -o lab-nested-fixed.o lab-nested-fixed.s
aarch64-linux-gnu-ld -m aarch64elf -e _start \
    -o lab-nested-fixed.elf lab-nested-fixed.o
timeout --foreground 1s qemu-aarch64 ./lab-nested-fixed.elf
lab_status=$?
printf 'Várt állapot 43, kapott: %s\n' "$lab_status"

6.4.9 Rövid összefoglaló

Az A64 BL egyszerre adja át a vezérlést és helyezi a következő utasítás címét az X30 regiszterbe. Az A64 RET alapértelmezésben erre a címre ugrik; egyik utasítás sem kezel automatikusan veremkeretet. A bemutatott levélfüggvény mentés nélkül működik, mert nem hív további függvényt, nem írja felül az X30-at, és csak az eredményregisztert módosítja. Beágyazott híváskor az új visszatérési cím felülírja a régit. A helyes számítás ezért önmagában kevés: a visszatérést és a befejeződést is ellenőrizni kell.

Visszatérési cím: a hívás utáni folytatás címe.
LR: A64-en az X30 kapcsolóregiszter-szerepének neve.
Levélfüggvény: más függvényt nem hívó függvény.

6.4.10 Források és ellenőrzési hiányok

A linkek és a dokumentumverziók közös állapota az Olvasói útmutató forrásállapot-táblájában van; itt csak az alfejezet saját megállapításai szerepelnek.

Arm A-profile architektúra-dokumentáció — DDI0487; az A64 BL és RET szemantikája és kódolása. Ellenőrizve: a link él; a fejezetszám és a kiadásbetű az Arm-oldalak közös korlátja miatt nem ellenőrzött.
AAPCS64 – Arm hivatalos ABI-dokumentum — argumentumok, eredmények és regisztermegőrzési kötelezettségek. Tartalmilag ellenőrizve: a jelenlegi kiadás 2025Q4 (2026-01-23), Release minőségű (csak az SME-részek Beta).
GNU assembler kézikönyv — AArch64 szintaxis és ELF-direktívák. Tartalmilag ellenőrizve: a jelenlegi kiadás binutils 2.47.
GNU GDB kézikönyv — távoli hibakeresés és utasításszintű léptetés. Tartalmilag ellenőrizve, de verzió-megjegyzéssel: a „current” fejlesztői pillanatkép (közös verziókorlát).

Ellenőrzési hiányok, amelyek a fenti ellenőrzés után is ténylegesen fennmaradnak: a kód összeállítása, linkelése, QEMU-futtatása és GDB-vizsgálata itt nem történt meg. Minden eredmény várt, ISA-szemantikából levezetett állapot. A telepített Ubuntu 24.04 csomagverziókat és a helyi debuggerkapcsolat működését a hallgató laborjában kell rögzíteni és ellenőrizni.
