9.1 Neuron és perceptron

9.1.1 Cél, előismeret és induló kérdés

Ebben az alfejezetben a legkisebb paraméterezett osztályozót, a perceptront építjük fel. A cél, hogy három, gyakran összemosott fogalmat pontosan szétválasszunk: a döntési határt (decision boundary), az aktivációt (activation) és a tanulási szabályt (learning rule). Előismeretként a 4.4. I. ellenőrző pont: matematika és kód megfelelése jelölés- és gradientszemléletét, a 7.4. Numerikus stabilitás és jelentésmegőrző implementáció stabil numerikáját és a 8.4. II. ellenőrző pont: korrekt tanulási állítás tanulási állítások feltételrendszerét idézzük fel. A bináris cél fogalma az 5.1. Esemény, feltétel és véletlen változó alfejezetből ismerős, az empirikus kockázat pedig a 8.1. Kockázat, mintavétel és baseline alfejezetből.

Induló kérdés: az ÉS (AND) kapu négy bemeneti pontja elválasztható-e egyetlen egyenessel, a kizáró VAGY (XOR) négy pontja pedig miért nem? A válasz előtt pontos definíciókra van szükség.

9.1.2 Definíciók és jelölések

Legyen a bemenet $x\in\mathbb R^d$ oszlopvektor; egy $N$ elemű batch sorvektoros jelölése $X\in\mathbb R^{N\times d}$. A bináris cél a perceptron konvenciója szerint $y_i\in\{-1,+1\}$; ez nem azonos a $0/1$ kódolással, és a tanulási szabály miatt fontos.

Affin score. A perceptron a döntéshez egyetlen valós score-t számol:

$$s(x)=w^\top x+b,\qquad w\in\mathbb R^d,\ b\in\mathbb R.$$

A könyv általános affin konvenciójában ez a $W\in\mathbb R^{1\times d}$ súlysor transzponáltja: $w=W^\top$. Batchben tehát $S=Xw+b\mathbf 1_N$, alakja $N\times 1$, a $b$ skalár sorirányban broadcastolódik. A $w$ vektor a döntési határ normálisa, $b$ az eltolás.

Threshold és aktiváció. Klasszikusan küszöbértékkel is írható: a neuron akkor ad $+1$-et, ha $w^\top x\ge \theta$. A $\theta$ küszöb és a $b$ bias közötti kapcsolat $b=-\theta$. Az aktiváció a score-ra alkalmazott nemlineáris függvény:

$$f(x)=\operatorname{sign}(s(x))=\begin{cases}+1, & s(x)\ge 0,\\-1, & s(x)<0.\end{cases}$$

Rögzítjük, hogy a határon $\operatorname{sign}(0)=+1$. Ez a függvény nem folytonos, ezért a klasszikus értelemben vett deriváltja a nullában nem létezik; ez az oka annak, hogy a perceptron tanítása nem közönséges gradienslépés.

Döntési határ. A $\mathcal H=\{x\in\mathbb R^d: s(x)=0\}$ halmaz egy affin hipersík. A döntési határ a paraméterezett modell geometriai objektuma, míg az aktiváció egy pont kiértékelése. A two paraméterezés különböző skálájú $w,b$ párokkal ugyanazt a hipersíkot adhatja; erre az F1 feladat kérdez rá. A score előjeles távolságtartalma: $\mathcal H$ távolsága egy $x$ ponttól $|s(x)|/\lVert w\rVert_2$. Ez a normálás teszi a $w$ normáját lényegessé a geometriai margin szempontjából.

Lineáris szeparálhatóság. A $\mathcal D=\{(x_i,y_i)\}_{i=1}^N$ tanítóhalmaz lineárisan szeparálható (linearly separable), ha létezik $(w,b)$, amelyre minden $i$-re

$$y_i(w^\top x_i+b)>0.$$

A szigorú egyenlőtlenség azt jelenti, hogy egyetlen tanítópont sincs a döntési határon. Ha $y_i=+1$, a pontnak a pozitív féltérben, ha $y_i=-1$, a negatív féltérben kell lennie. Ez a feltétel a modell kapacitására vonatkozó adatfüggő tulajdonság, nem az algoritmusé.

Perceptron tanulási szabály. A perceptron algoritmus a hibás pontokra heurisztikus frissítést alkalmaz. Rögzített $\eta>0$ tanulási rátával, $y_i s_i\le 0$ esetén:

$$w\leftarrow w+\eta\, y_i x_i,\qquad b\leftarrow b+\eta\, y_i.$$

A $y_i s_i\le 0$ feltétel a határpontot is hibának tekinti, mert a konvergenciatétel szigorú elválasztást céloz. A frissítés iránya: ha $y_i=+1$ és a score túl kicsi, a $w$ elmozdul $x_i$ irányába, így a score nő; ha $y_i=-1$, az ellenkező irányba. Ez a szabály nem egy sima veszteségfüggvény gradiense, ellentétben a 4.4. I. ellenőrző pont: matematika és kód megfelelése alfejezetben vizsgált differenciálható gráffal.

Klasszikus konvergenciatétel. Ha a tanítóhalmaz lineárisan szeparálható, akkor a perceptron algoritmus tetszőleges rögzített $\eta>0$ mellett, tetszőleges sorrendben véges sok frissítés után olyan $(w,b)$-t ad, amely az összes tanítópontot helyesen osztályozza. Az eredmény Rosenblatt klasszikus tétele; tárgyalását lásd [B02]. A tétel itt a lineáris szeparálhatóságot és rögzített pozitív tanulási rátát feltételező alakjában szerepel. Nem szeparálható adatra a tétel nem ígér konvergenciát.

9.1.3 XOR lineáris szeparálhatatlansága

A kötelező levezetési állítást a négy ponton bizonyítjuk. Legyenek a bemenetek a $[0,1]^2$ négyzet csúcsai, a cél pedig a kizáró VAGY:

$$(0,0)\mapsto -1,\quad (1,1)\mapsto -1,\quad (0,1)\mapsto +1,\quad (1,0)\mapsto +1.$$

A bizonyításhoz a konvex burok fogalmát használjuk. Egy $S\subseteq\mathbb R^d$ halmaz konvex burka

$$\operatorname{conv}(S)=\Bigl\{\sum_{i=1}^m \lambda_i x_i:\ m\in\mathbb N,\ x_i\in S,\ \lambda_i\ge 0,\ \sum_i\lambda_i=1\Bigr\}.$$

Lemma. Ha egy $S_+\subseteq\mathbb R^d$ halmaz minden $x_i$ pontjára $w^\top x_i+b>0$, akkor $\operatorname{conv}(S_+)$ minden pontjára is $w^\top z+b>0$. Bizonyítás: legyen $z=\sum_i\lambda_i x_i$. A score linearitása miatt

$$w^\top z+b=\sum_i\lambda_i(w^\top x_i+b)>0,$$

mert a $\lambda_i$ együtthatók nemnegatívak és a zárójeles tagok mind pozitívak. Ugyanígy, ha minden $x_i\in S_-$ pontra $w^\top x_i+b<0$, akkor a teljes $\operatorname{conv}(S_-)$-ra is negatív. $\square$

Állítás. Nincs olyan $(w,b)\in\mathbb R^2\times\mathbb R$, amelyre a fenti négy XOR-pont mindegyikére $\operatorname{sign}(w^\top x+b)=y$.

Bizonyítás. Indirekt tegyük fel, hogy létezik ilyen $(w,b)$. Legyen $S_+=\{(0,1),(1,0)\}$ és $S_-=\{(0,0),(1,1)\}$. A feltétel szerint $S_+$ a pozitív nyílt féltérben, $S_-$ a negatív nyílt féltérben van. A lemma miatt $\operatorname{conv}(S_+)$ a pozitív féltérben, $\operatorname{conv}(S_-)$ a negatív féltérben fekszik.

A pozitív osztály konvex burka a $(0,1)$ és $(1,0)$ közötti szakasz, a negatívé a $(0,0)$ és $(1,1)$ közötti szakasz. A két szakasz azonban metszi egymást, mert

$$(0.5,0.5)=\frac12(0,1)+\frac12(1,0)=\frac12(0,0)+\frac12(1,1).$$

Tehát ugyanaz a $z=(0.5,0.5)$ pont eleme $\operatorname{conv}(S_+)$-nak és $\operatorname{conv}(S_-)$-nak is. A lemmából erre a pontra egyszerre kellene $w^\top z+b>0$ és $w^\top z+b<0$, ami lehetetlen. Az ellentmondás bizonyítja, hogy ilyen lineáris osztályozó nem létezik. $\square$

Geometriai olvasatban: a döntési határ egy egyenes, amely a síkot két félre osztja. A pozitív pontok konvex burka a másik átló, a negatívé az egyik átló; a két átló metszi egymást, ezért egyetlen egyenes sem tudja a két halmazt szigorúan elválasztani. Az állítás típusa tétel, a bizonyítás saját, elemi levezetés.

9.1.4 Kézi példa: az AND kapu

Az ÉS kapu célja a $0/1$ kódolásból a perceptron $\pm1$ céljára áttérve:

$$(0,0)\mapsto -1,\quad (0,1)\mapsto -1,\quad (1,0)\mapsto -1,\quad (1,1)\mapsto +1.$$

Válasszuk a $w=(1,1)^\top$, $b=-1.5$ paramétereket. A score:

$$s(x_1,x_2)=x_1+x_2-1.5.$$

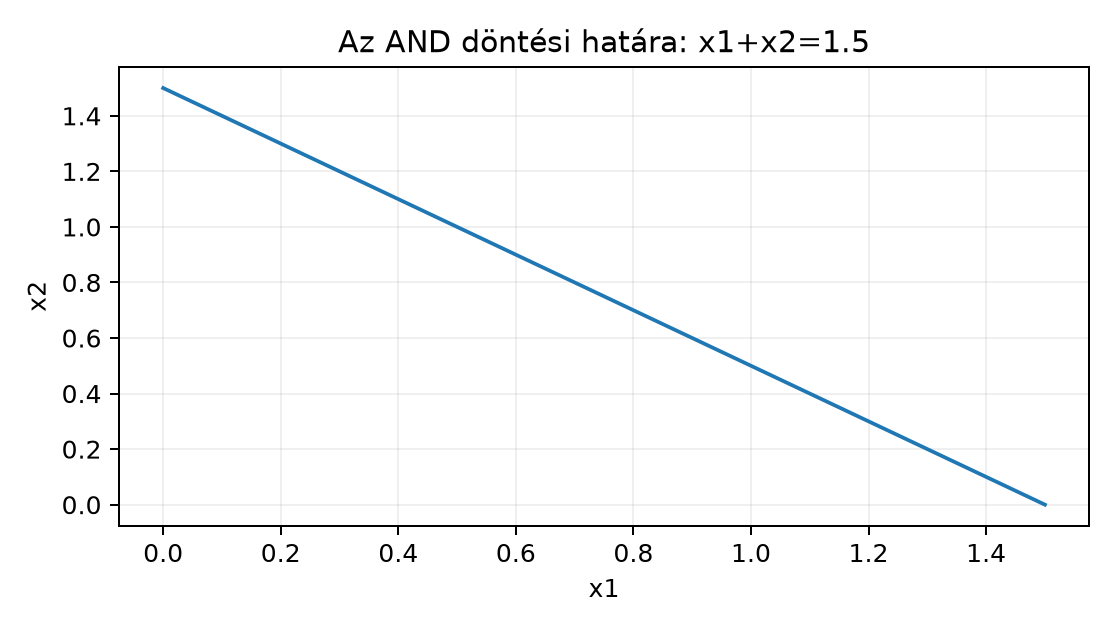

Mind a négy pont helyes, tehát a halmaz lineárisan szeparálható. A döntési határ:

$$x_1+x_2-1.5=0,\qquad \text{azaz}\qquad x_2=1.5-x_1.$$

A $(1,1)$ pont $|0.5|/\sqrt2$ távolságra van a határtól, a negatív pontok pedig a határ túloldalán. A megadott $(w,b)$ nem az egyetlen helyes paraméterezés: például a $(2,2)^\top$ és $-3$ ugyanazt a döntési határt adja, de a score-ok kétszeresek.

9.1.5 Labor: perceptron NumPy-ban

A labor célja: tanítsunk perceptront kis szeparálható adaton, majd mutassuk meg, hogy a nem szeparálható XOR-on a tanítási ciklus soha nem éri el a nulla hibát. Munkakönyvtár: lab/n033_perceptron/. A kód CPU-n fut, NumPy-val, float64 dtype-tal. A seed a keverés determinisztikusságát biztosítja, nem globális bitazonossági ígéret.

# lab/n033_perceptron/perceptron_lab.py
# Futtatás: python perceptron_lab.py
import numpy as np

def train_perceptron(X, y, eta=1.0, max_epochs=100, seed=20261020):
    """Perceptron-tanítás. X: (N,d) float64, y: (N,) float64 ±1."""
    rng = np.random.default_rng(seed)
    d = X.shape[1]
    w = np.zeros(d, dtype=X.dtype)
    b = 0.0
    for epoch in range(max_epochs):
        idx = rng.permutation(len(y))
        errors = 0
        for i in idx:
            x_i = X[i]
            y_i = y[i]
            s = float(np.dot(w, x_i) + b)
            # A határpontot is hibának tekintjük: y_i*s <= 0.
            if y_i * s <= 0.0:
                w += eta * y_i * x_i
                b += eta * y_i
                errors += 1
        if errors == 0:
            return w, b, epoch + 1
    return w, b, max_epochs

# AND: lineárisan szeparálható tanítóhalmaz
X_and = np.array(
    [[0.0, 0.0], [0.0, 1.0], [1.0, 0.0], [1.0, 1.0]],
    dtype=np.float64,
)
y_and = np.array([-1.0, -1.0, -1.0, 1.0], dtype=np.float64)

w_and, b_and, epochs_and = train_perceptron(X_and, y_and, eta=1.0, max_epochs=50)
print(f"AND: w={w_and}, b={b_and}, konvergencia epoch={epochs_and}")

# XOR: nem szeparálható, a ciklus nem állhat meg
X_xor = np.array(
    [[0.0, 0.0], [0.0, 1.0], [1.0, 0.0], [1.0, 1.0]],
    dtype=np.float64,
)
y_xor = np.array([-1.0, 1.0, 1.0, -1.0], dtype=np.float64)

w_xor, b_xor, epochs_xor = train_perceptron(X_xor, y_xor, eta=1.0, max_epochs=100)
pred_xor = np.where(X_xor @ w_xor + b_xor >= 0.0, 1.0, -1.0)
print(f"XOR: w={w_xor}, b={b_xor}, lefutott epoch={epochs_xor}, "
      f"hibák={int(np.sum(pred_xor != y_xor))}")

Az ellenőrzés két részből áll. Az AND futásnak epochs_and < 50 értéket kell adnia, vagyis a ciklus azelőtt megáll, mielőtt a maximális epochot elérné; ekkor a kapott $(w,b)$ mind a négy pontot jól osztályozza. Egy lehetséges tanult eredmény például $w=(1,1)$, $b=-1.5$, de a frissítések sorrendje más elválasztó hipersíkhoz is vezethet. A XOR futás ezzel szemben epochs_xor == 100 lesz, és a végső paraméterekre a hibaszám legalább $1$. Ez nem a kód hibája, hanem a fenti tétel következménye: nincs olyan lineáris osztályozó, amely mind a négy XOR-pontot helyesen osztályozná.

Az ellenőrzött laborjelentések mintáját a kezdőlabor lab/ellenorzott_report.json fájlja rögzíti; a fenti kód futtatása a hallgató feladata, a megadott kimeneti értékek matematikailag ellenőrzött példák, nem ténylegesen lefuttatott gépi napló.

9.1.6 Feladatok

F1 (fogalmi, nehézség 1). Definiálja egy-egy mondatban a döntési határt, az aktivációt és a tanulási szabályt a perceptron esetében. Ezután adjon meg két különböző $(w,b)$ párt a fenti AND-példához, amelyek ugyanazt a döntési határt határozzák meg, és mutassa meg, hogy a predikciók azonosak, de a score értékek nem. Átadandó: a három definíció és a két konkrét paraméterezés ellenőrzéssel.

F2 (levezetési, nehézség 2). Bizonyítsa, hogy az OR (VAGY) függvény a négy $[0,1]^2$ ponton lineárisan szeparálható. Adjon meg egy $(w,b)$ párt, írja fel mind a négy pontra a $y_i(w^\top x_i+b)>0$ egyenlőtlenséget, és igazolja, hogy mindegyik teljesül. Átadandó: a paraméterek és a négy numerikus egyenlőtlenség.

F3 (implementációs, nehézség 1). Adott $w=(0.5,-0.5)^\top$, $b=0.5$, $x=(1,2)^\top$, $y=+1$ és $\eta=0.1$. Számítsa ki kézzel a score-t, a predikciót és a perceptron frissített $w,b$ értékét. Írjon ehhez egy rövid NumPy kódot, amely assert utasításokkal ellenőrzi a kézi számítást. Átadandó: a kézi számolás és a futtatható kód.

F4 (hibakeresési, nehézség 2). Az alábbi kód AND-ra nem konvergál:

for x_i, y_i in zip(X_and, y_and):
    s = float(w @ x_i)      # bias hiányzik a score-ból
    if y_i * s <= 0.0:
        w += eta * y_i * x_i
        # b += eta * y_i   # a bias frissítése kimaradt

Magyarázza el, miért lehetetlen ezzel a kóddal az AND megtanulása, mi a következménye a $(0,0)$ pontra nézve, javítsa a hibát, és mutassa meg, hogy a javított változat nulla hibát ér el. Átadandó: ok, következmény, javított kód és az ellenőrzés módja.

F5 (kísérleti/transzfer, nehézség 3). Tervezzen perceptron-kísérletet a GlyphLab vertical és horizontal osztályaira. Két, Ön által definiált jellemzőt használjon, például az átlagos vízszintes és függőleges élenergiát. A terv tartalmazza: a megfigyelési egységet, a split kezelését, a baseline-t, a metrikát, a maximális epochok számát és az érvényességi korlátot arra az esetre, ha az adat nem lineárisan szeparálható. Átadandó: írott protokoll; futtatás nem kötelező.

9.1.7 Megoldások és indoklás

F1. A döntési határ a $\{x:w^\top x+b=0\}$ hipersík; az aktiváció a score-ra alkalmazott $\operatorname{sign}$ függvény, amely $\pm1$ predikciót ad; a tanulási szabály a hibás pontokon végrehajtott $w\leftarrow w+\eta y_i x_i$, $b\leftarrow b+\eta y_i$ frissítés. Ugyanazt a határt adják például a $(1,1)^\top,-1$ és a $(2,2)^\top,-2$ párok: az első egyenlete $x_1+x_2-1=0$, a másodiké $2x_1+2x_2-2=0$, ami ugyanaz az egyenes. Minden $x$-re a második score az első kétszerese, így pozitív skálázás miatt az előjelek és a predikciók azonosak, de a score-ok nem.

F2. Az OR célja $\pm1$ kódolásban: $(0,0)\mapsto -1$, $(0,1)\mapsto +1$, $(1,0)\mapsto +1$, $(1,1)\mapsto +1$. Válasszuk $w=(1,1)^\top$, $b=-0.5$. A négy feltétel:

$$-1\cdot(0+0-0.5)=0.5>0,\quad +1\cdot(0+1-0.5)=0.5>0,$$ $$+1\cdot(1+0-0.5)=0.5>0,\quad +1\cdot(1+1-0.5)=1.5>0.$$

Mind a négy szigorú egyenlőtlenség teljesül, tehát a halmaz lineárisan szeparálható. A döntési határ $x_1+x_2=0.5$, amely a $(0,0)$ pontot elkülöníti a másik háromtól.

F3. A score:

$$s = 0.5\cdot 1 + (-0.5)\cdot 2 + 0.5 = 0.5-1.0+0.5=0.0.$$

A rögzített konvenció szerint $\operatorname{sign}(0)=+1$, tehát a predikció $+1$. A tanulási szabály azonban a $y_i s_i\le 0$ feltételt használja, és itt $1\cdot 0=0\le 0$, ezért frissít:

$$w = (0.5,-0.5)+0.1\cdot 1\cdot(1,2) = (0.6,-0.3),\qquad b=0.5+0.1\cdot 1=0.6.$$

A kód:

import numpy as np
w = np.array([0.5, -0.5], dtype=np.float64)
b = 0.5
x = np.array([1.0, 2.0], dtype=np.float64)
y = 1.0
eta = 0.1
s = float(w @ x + b)
assert y * s <= 0.0
w += eta * y * x
b += eta * y
assert np.allclose(w, [0.6, -0.3], atol=1e-12)
assert np.isclose(b, 0.6, atol=1e-12)

Alakellenőrzés: $w$ és $x$ is $(2,)$ alakú, a belső szorzat skalár, a frissítés dimenzióhelyes.

F4. A hiba oka: a score-ból hiányzik a $b$, és a frissítés sem módosítja a bias-t. Ekkor a döntési határ mindig átmegy az origón, mert $s(0,0)=0$ függetlenül $w$ értékétől. Az AND célja szerint $(0,0)$ a $-1$ osztályba tartozik, tehát a $y_i s_i\le 0$ feltétel minden epochban hibát jelez erre a pontra. A frissítés azonban $w\leftarrow w-\eta\cdot(0,0)$, vagyis $w$ nem változik az origóra; a hiba örökké fennmarad. A javítás a bias beillesztése és frissítése:

s = float(w @ x_i + b)
if y_i * s <= 0.0:
    w += eta * y_i * x_i
    b += eta * y_i

Visszaellenőrzés: a javított kódban a $(0,0)$ pontra $b$ negatívvá válik, így $s(0,0)<0$, és a hiba megszűnik; a labor kódja epochs_and < max_epochs értékkel tér vissza.

F5. Egy lehetséges protokoll. Kérdés: a két jellemzőn lineárisan szeparálható-e a vertical/horizontal osztály? Adat: data/images.npy és data/metadata.csv; a két osztály szűrése, csak train/val/test címkék. Jellemzők: vízszintes élenergia $f_1$ = a szomszédos oszlopok abszolút különbségének átlaga, függőleges élenergia $f_2$ = a szomszédos sorok abszolút különbségének átlaga; mindkettő float32 átlag a képből. Megfigyelési egység: kép, de a split scene_id szerint már adott; a perceptron csak train/train részt használ, a validáció a tanítási hiba. Baseline: mindig a gyakoribb osztály predikciója. Metrika: $0/1$ hiba a train képeken és a független val/test halmazokon. Erőforrás: CPU, NumPy, maximum $100$ epoch. Korlát: ha a tanítási hiba nem éri el a nullát, a perceptron modell a két jellemzőn nem lineárisan szeparálható; ekkor nem vonhatunk le következtetést a perceptron „pontosságáról”, legfeljebb a baseline-hoz viszonyított heurisztikus eltérést mérhetjük. A teszt csak a végleges paraméterek rögzítése után értékelhető, ahogy azt a 8.4. II. ellenőrző pont: korrekt tanulási állítás lezárta.

9.1.8 Tipikus tévedés, önellenőrzés és visszahívás

Tipikus tévedés. „A perceptron azért tanul, mert az agy neuronjait utánozza.” Ez a biológiai analógia motiválhatja a modellt, de nem matematikai bizonyíték semmilyen tulajdonságra. Ellenpélda: a biológiai idegsejtek létezése nem segít az XOR megtanulásában; a fenti tétel bizonyítja, hogy egyetlen perceptron erre matematikailag képtelen, bármennyire is „neuron-szerű”. Az analógia heurisztika, a szeparálhatóság tétel.

Önellenőrzés. Tudja-e: (1) felírni a score, a döntési határ és az aktiváció képletét; (2) megmagyarázni, miért $y_i s_i\le 0$ a frissítési feltétel és miért nem $y_i s_i<0$; (3) bizonyítani a XOR állítást a két átlós konvex burok metszetével; (4) megmondani, miért nem gradienslépés a perceptron frissítés?

Visszahívás. A 4.4. I. ellenőrző pont: matematika és kód megfelelése gráfjában a frissítés egy differenciálható loss gradiense volt; itt a $\operatorname{sign}$ nemsimas művelet, ezért a tanulási szabály külön fogalom. A 8.1. Kockázat, mintavétel és baseline empirikus kockázat nyelvén a perceptron a $0/1$ hibát csökkenti heurisztikus módon, anélkül hogy a populációs kockázatra koncentrációs korlátot adnánk. Az 5.1. Esemény, feltétel és véletlen változó bináris célja itt $\pm1$ kódolásban jelenik meg; a valószínűségi értelmezéshez a következő fejezetekben a logisztikus modellre lesz szükség.

9.1.9 Rövid összefoglaló

A perceptron egyetlen affin score-t, $s(x)=w^\top x+b$, számol, majd a $\operatorname{sign}$ aktivációval $\pm1$ előrejelzést ad. A döntési határ a $s=0$ hipersík, és a tanítóhalmaz linearitási feltétele, hogy minden $y_i s_i>0$. A tanulási szabály hibás pontokon $w\leftarrow w+\eta y_i x_i$, $b\leftarrow b+\eta y_i$ frissítést végez; lineárisan szeparálható adatra a klasszikus tétel véges konvergenciát ígér. Az XOR négy pontján konvex burkokkal bizonyítottuk, hogy nincs elválasztó hipersík: a két osztály konvex burka metszi egymást. A modell tehát világosan korlátozott, és a korlát nem biológiai, hanem geometriai állítás.

9.1.10 Következő alkalmazás és források

A következő 9.2. MLP és nemlinearitás egységben az MLP-t vezetjük be, ahol rejtett rétegek és nemlineáris aktivációk teszik lehetővé a nemlineáris döntési határok, így az XOR megtanulását is. A perceptron a legegyszerűbb építőelem, amelynek korlátja motiválja a mélyebb modelleket.

• [B01] Deisenroth, A. A. Faisal és C. S. Ong (2020). Mathematics for Machine Learning. Cambridge University Press. https://mml-book.github.io/.
• [B02] Goodfellow, Bengio és Courville (2016). Deep Learning. MIT Press. https://www.deeplearningbook.org/.
